الصين U3600 مصنّع

U3500

سلسلة U3500 عبارة عن مستشعر IMU/VRU/AHRS يتكون من وحدة قياس بالقصور الذاتي (IMU) عالية الأداء بتقنية MEMS-IMU، ومقياس مغناطيسي، وجيروسكوب أحادي المحور مُحسَّن. وهو مزود بمرشح كالمان موسع تكيفي مطور ذاتيًا، وخوارزمية تحليل ديناميكية لضوضاء وحدة IMU، وخوارزمية تحليل حالة حركة الحامل، مما يضمن دقة زاوية الوضع في ظل ظروف ديناميكية عالية ويقلل من انحراف زاوية الاتجاه. يخضع كل مستشعر لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرة المصنع. تنقل مستشعرات سلسلة U3500 البيانات عبر واجهة UART، وتتميز بإمكانية تكوينها من قِبل المستخدم. في حال الحاجة إلى واجهة CAN، يجب على المستخدمين دمج دائرة الإرسال والاستقبال CAN بأنفسهم. يمكن مزامنة سلسلة U3500 مع النظام عبر التشغيل الخارجي، كما يمكنها التوافق مع أنظمة خارجية أخرى مثل الرادار والكاميرا عبر وظيفة الإخراج المتزامن. يُسهّل الحاسوب متعدد الوظائف (واجهة المستخدم الرسومية) تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدة، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.

وحدة قياس القصور الذاتي بتقنية MEMS مناسبة للبيئات الديناميكية

وحدة قياس القصور الذاتي U5000 MEMS هي وحدة MEMS سداسية المحاور عالية الموثوقية وفعالة من حيث التكلفة وحدة قياس القصور الذاتيتُستخدم هذه التقنية على نطاق واسع في مجالات الملاحة والتحكم والقياس، والتي تشمل المركبات والسفن والطائرات المسيّرة. تدمج سلسلة وحدات القياس بالقصور الذاتي U5000 جيروسكوبات ومقاييس تسارع MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات ومقاييس التسارع المختارة للنظام أحدث ما توصلت إليه تقنية MEMS في مجال أجهزة القياس بالقصور الذاتي. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، بينما تستشعر مقاييس التسارع MEMS ثلاثية المحاور التسارع الخطي للحامل. يعوّض النظام داخليًا عن موضع الصفر، ومعامل المقياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية لفترة طويلة. يمكن تهيئة وحدة قياس القصور الذاتي من سلسلة U5000 بأجهزة وبرامج مختلفة وفقًا لاحتياجات المستخدم.

U7000

سلسلة U7000 عالية الدقة وحدة قياس القصور الذاتي MEMS يُعد هذا النظام عبارة عن مجموعة مستشعرات قصورية سداسية المحاور بتقنية MEMS، تتميز بموثوقية عالية وفعالية من حيث التكلفة، ويمكن استخدامها على نطاق واسع في مجالات الملاحة والتحكم والقياس، لا سيما الملاحة بالقصور الذاتي وثبات الوضع. ويمكن تهيئة هذه السلسلة من وحدات قياس القصور الذاتي بتقنية MEMS ببرامج وأجهزة مختلفة وفقًا لاحتياجات المستخدم. في بعض تطبيقات الملاحة بالقصور الذاتي، يمكن استبدال الجيروسكوبات بجيروسكوبات MEMS عالية الدقة أو عالية الديناميكية لتلبية احتياجات المستخدمين المختلفة على أكمل وجه.

U6488

تُجهز وحدات القياس بالقصور الذاتي من سلسلة U6488 بجيروسكوبات ومقاييس تسارع ثلاثية المحاور مدمجة، تُستخدم لقياس معدلات الدوران والتسارع على المحاور الثلاثة للحامل. تُخرج البيانات من الجيروسكوبات ومقاييس التسارع، بعد معالجتها لتصحيح الأخطاء (بما في ذلك تصحيح درجة الحرارة، وتصحيح زاوية عدم محاذاة التركيب، والتصحيح غير الخطي، وما إلى ذلك)، عبر منفذ تسلسلي وفقًا لبروتوكول الاتصال المتفق عليه. يمكن استخدامها للملاحة الدقيقة والتحكم والقياس الديناميكي للحامل. يستخدم هذا المنتج أجهزة قصور ذاتي MEMS عالية الدقة، تتميز بصغر حجمها ومقاومتها العالية للأحمال الزائدة وموثوقيتها وصلابتها العالية، وهي قادرة على قياس معدل الدوران ومعلومات التسارع بدقة للحامل المتحرك حتى في البيئات القاسية. تتضمن سلسلة U6488 أربعة طرازات: U6488-B وU6488-C وU6488-D وU6488-E. تتشابه هذه الطرازات الأربعة في الشكل وأداء واجهة المستخدم. باستثناء U6488-E، جميعها مزودة بمقاييس مغناطيسية ثلاثية المحاور ومقاييس ضغط جوي رقمية مدمجة.

U6300

وحدة القياس بالقصور الذاتي U6300 هي وحدة قياس بالقصور الذاتي (IMU) تعتمد على تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS). تحتوي على جيروسكوب MEMS ثلاثي المحاور عالي الأداء ومقياس تسارع MEMS ثلاثي المحاور مدمجين، وتدعم إخراج معلومات مثل السرعة الزاوية والتسارع وزوايا الوضع. يتميز جهاز U6300 بموثوقية عالية وقدرة فائقة على التكيف مع مختلف الظروف البيئية، وهو بديل ممتاز لجهاز STIM300. وقد اجتاز أصعب الاختبارات وأظهر أداءً متميزًا من حيث مستوى الضوضاء، وثبات نقطة الصفر، وعدم الخطية، والانحراف الحراري. يمكن استخدام هذا المنتج على نطاق واسع في مجالات مثل القيادة الذكية، والهندسة، والطائرات بدون طيار المدنية والخاصة، والمركبات الموجهة آليًا (AGVs)، والسكك الحديدية، والاتصالات المتنقلة، والملاحة الشخصية.

U3600

تتكون منتجات سلسلة U3600 من مستشعرات IMU/VRU/AHRS تتكون من مصفوفة MEMS-IMU ومقياس مغناطيسي ومقياس ضغط جوي، وهي مجهزة بمرشح كالمان الموسع التكيفي المطوّر ذاتيًا، وخوارزمية تحليل ديناميكي لضوضاء IMU، وخوارزمية تحليل حالة حركة الحامل، والتي يمكنها تلبية دقة زاوية الوضع في ظل ظروف ديناميكية عالية وتقليل انحراف زاوية الاتجاه. تخضع جميع المستشعرات لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرتها المصنع. تنقل مستشعرات سلسلة U3600 البيانات عبر منفذ USB، وتتميز بإمكانيات تكوين متقدمة للمستخدم. كما يوفر نظام حاسوبي متعدد الوظائف (واجهة مستخدم رسومية) إمكانية تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدة، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.

U3700

سلسلة U3700 عبارة عن مستشعر IMU/VRU/AHRS يتكون من مصفوفة MEMS-IMU ومقياس مغناطيسي. وهو مزود بمرشح كالمان الموسع التكيفي المطوّر ذاتيًا، وخوارزمية تحليل ديناميكي لضوضاء IMU، وخوارزمية تحليل حالة حركة الحاملة، مما يضمن دقة زاوية الوضع في ظل ظروف ديناميكية عالية ويقلل من انحراف زاوية الاتجاه. يخضع كل مستشعر لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرة المصنع. تنقل مستشعرات سلسلة U3700 البيانات عبر واجهات متعددة مثل UART (RS-232/TTL) وRS-485 وCAN، وتتميز بإمكانيات تكوين متقدمة للمستخدم. يمكن لسلسلة U3700 التزامن مع النظام عبر التشغيل الخارجي، كما يمكنها التوافق مع أنظمة خارجية مثل الرادار والكاميرا عبر وظيفة الإخراج المتزامن. يُسهّل الحاسوب متعدد الوظائف (GUI) تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدات، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.

U16488

وحدة U16488 هي وحدة استشعار بالقصور الذاتي بتقنية MEMS ذات 10 محاور، قمنا بتطويرها وتطويرها خصيصًا. تتكون من جيروسكوب ثلاثي المحاور، ومقياس تسارع ثلاثي المحاور، ومقياس مغناطيسي ثلاثي المحاور، ومقياس ضغط جوي. تتميز بدقة ووضوح عاليتين، مما يُمكّنها من رصد أدق الاهتزازات والميلان. كما يتيح برنامجها المتطور رصد الحركات في نطاقات ديناميكية واسعة. جميع الوحدات مزودة بتعويض دقيق لدرجة الحرارة ضمن نطاق واسع للغاية، ومعايرة مستقلة قبل مغادرة المصنع، مما يضمن أداءً مستقرًا لكل وحدة في ظل ظروف تشغيل قاسية ومختلفة، مع الحفاظ على أداء منتج متسق للغاية.

U16575 عبارة عن وحدة قياس بالقصور الذاتي MEMS سداسية المحاور مع مخرج رقمي SPI/UART، والتي يمكن أن تكون متوافقة مع ADIS16575.

وحدة القياس بالقصور الذاتي U16575 بتقنية MEMS هي وحدة قياس بالقصور الذاتي سداسية المحاور عالية الموثوقية وفعالة من حيث التكلفة، وتُستخدم على نطاق واسع في مجالات الملاحة والتحكم والقياس، بما في ذلك المركبات والسفن والطائرات المسيّرة. تدمج سلسلة وحدات القياس بالقصور الذاتي U16575 جيروسكوبات ومقاييس تسارع بتقنية MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات ومقاييس التسارع المختارة للنظام أحدث ما توصلت إليه تقنية MEMS في مجال أجهزة القياس بالقصور الذاتي. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، بينما تستشعر مقاييس التسارع MEMS ثلاثية المحاور التسارع الخطي للحامل. يعوّض النظام داخليًا عن موضع الصفر، ومعامل المقياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية على مدى فترة زمنية طويلة.   يمكن تهيئة وحدة قياس القصور الذاتي من سلسلة U16575 بأجهزة وبرامج مختلفة وفقًا لاحتياجات المستخدم.

وحدة قياس القصور الذاتي MEMS عالية الدقة U4930 سداسية المحاور (يمكن أن تكون متوافقة مع HG4930)

وحدة قياس القصور الذاتي بتقنية MEMS من سلسلة U4930 هي وحدة قياس قصور ذاتي سداسية المحاور عالية الموثوقية وفعالة من حيث التكلفة، ويمكن استخدامها على نطاق واسع في مجالات الملاحة والتحكم والقياس، مثل المركبات والسفن والطائرات المسيّرة. تدمج وحدة قياس القصور الذاتي من سلسلة U4930 جيروسكوبات ومقاييس تسارع بتقنية MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات ومقاييس التسارع المختارة للنظام أحدث ما توصلت إليه تقنية MEMS في أجهزة قياس القصور الذاتي. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، بينما تستشعر مقاييس التسارع ثلاثية المحاور التسارع الخطي للحامل. يقوم النظام داخليًا بتعويض الانحياز الصفري، ومعامل المقياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية على مدى فترة زمنية طويلة. يمكن تهيئة وحدة قياس القصور الذاتي من سلسلة U4930A بأجهزة وبرامج مختلفة وفقًا لاحتياجات المستخدم.

وحدة قياس القصور الذاتي MEMS سداسية المحاور عالية الدقة U503

وحدة القياس بالقصور الذاتي U503 بتقنية MEMS هي وحدة قياس بالقصور الذاتي سداسية المحاور عالية الدقة والأداء، تُستخدم على نطاق واسع في مجالات الملاحة والتحكم والقياس، بما في ذلك المركبات والسفن والطائرات المسيّرة. تدمج سلسلة وحدات القياس بالقصور الذاتي U503 جيروسكوبات MEMS عالية الأداء ومقاييس تسارع عالية الأداء ضمن بنية مستقلة. وقد خضعت هذه الوحدة لتصميم محكم الإغلاق ومعالجة داخلية لامتصاص الصدمات، ما يلبي متطلبات تطبيقات الملاحة عالية الدقة والديناميكية في البيئات القاسية.

مستشعر IMU عالي الدقة ذو خرج رقمي بتقنية MEMS U16488، وحدة قياس بالقصور الذاتي تكتيكية ذات 10 محاور للملاحة والأنظمة المستقلة

وحدة القياس بالقصور الذاتي U16488-D MEMS هي وحدة قياس بالقصور الذاتي ذات 10 محاور، تتميز بصغر حجمها ودقتها العالية. وهي مناسبة للملاحة الدقيقة والتحكم والقياس الديناميكي للمركبات. تدمج وحدة القياس بالقصور الذاتي U16488-D جيروسكوبات ومقاييس تسارع ومقاييس مغناطيسية ومقاييس ضغط جوي بتقنية MEMS ضمن بنيتها. تمثل هذه الجيروسكوبات ومقاييس التسارع والمغناطيسية والضغط الجوي، التي يختارها النظام، أحدث ما توصلت إليه أجهزة القياس بالقصور الذاتي بتقنية MEMS، إذ تتميز بموثوقية عالية ومتانة فائقة. ويمكنها قياس السرعة الزاوية والتسارع والمجال المغناطيسي والضغط (الارتفاع) بدقة عالية للمركبات المتحركة في البيئات القاسية.

وحدة قياس القصور الذاتي MEMS عالية الدقة U16495، 9 محاور (جيروسكوب/تسارع/مغناطيسي)، SPI، متوافقة مع ADIS16495

وحدة القياس بالقصور الذاتي U16495 MEMS هي وحدة صغيرة الحجم وعالية الدقة ذات 9 محاور. وهي مناسبة للملاحة الدقيقة والتحكم والقياس الديناميكي للمركبات. تدمج وحدة القياس بالقصور الذاتي من سلسلة U16495 جيروسكوبات ومقاييس تسارع ومقاييس مغناطيسية بتقنية MEMS ضمن بنيتها. تمثل الجيروسكوبات ومقاييس التسارع والمغناطيسية المختارة من قبل النظام أحدث ما توصلت إليه أجهزة القياس بالقصور الذاتي المصنعة بتقنية MEMS، وتتميز بموثوقية عالية ومتانة فائقة. ويمكنها قياس السرعة الزاوية ومعلومات التسارع والمعلومات المغناطيسية للمركبات المتحركة بدقة عالية حتى في البيئات القاسية.

المعلمة		U3600-A		U3600-B		U3600-C	وحدة
دقة الموقف
يقذف (±90 درجة) /لفافة (±180°) (ثابت)		0.15 (عادي)، 0.2 (أقصى)					°
يقذف (±90 درجة) /لفافة (±180°) (متحرك)		0.15 (عادي)، 0.2 (أقصى)					°
ياو (±180°) انحراف ثابت لمدة ساعتين (6 درجات حرية)①		0.15 (عادي)، 0.2 (أقصى)					°
ياو (±180°) الانحراف الديناميكي (6 درجات حرية)②		9		5		5	°
Mالمساعدة المغناطيسية (AHRS)③						2 (عادي) 3 (أقصى)	°
خطأ دوران الانحراف (6 درجات حرية) (دوران تحت 100 درجة/ثانية)④		<0.8 (عادي)، 3 (أقصى)		<0.8 (عادي) 1.5 (أقصى)		<0.8 (عادي) 1.5 (كحد أقصى)	°
دقة		0.01					°
ملحوظة: ① الوحدة ثابتة أفقياً لمدة ساعتين. ② تم قياس الوحدة بعد ساعة واحدة من الحركة على روبوت داخلي,1σ ③ بعد المعايرة المغناطيسية الأرضية، يجب تهيئة المنتج في وضع AHRS عندما لا يكون هناك تداخل للمجال المغناطيسي في المنطقة المحيطة. ④ يدور القرص الدوار باستمرار لمدة 10 دورات، ويتراكم الخطأ في زاوية التوجيه.
جيروسكوب ثلاثي المحاور		U3600-A		U3600-B		U3600-C	وحدة
Mنطاق القياس		±2000 (قابل للتعديل)					°/s
دقة		16					قليل
عامل المقياس(100 درجة/ثانية)①		<600 (عادي) 800 (كحد أقصى)		<280 (عادي) 350 (كحد أقصى)		<280 (عادي) 350 (كحد أقصى)	جزء في المليون
Nالتواجد عبر الإنترنت②		±0.05					%Fs
عرض نطاق ترددي 3 ديسيبل		47(طبيعي) – 116(الأعلى)					Hz
أخذ العينات		1000					Hz
انعدام التحيز فياستقرار (ألان)③		5.1		2.5		2.5	°/h
تحيز صفري قابلية التكرار (ألان)③		0.09		0.05		0.05	°/s
المشي العشوائي الزاوي (آلان)③		0.6		0.3		0.3	°/√h
درجة حرارة كاملة بدون انحياز -40-85℃④		Z: 0.015 (عادي) – 0.035 (كحد أقصى) Y: 0.05 (طبيعي) – 0.018 (كحد أقصى) X: 0.03 (عادي) – 0.08 (كحد أقصى)					°/s
حساسية مقياس التسارع (جميع المحاور الثلاثة)		0.1					°/s/g
ملحوظات: ①قم بتدوير القرص الدوار 10 مرات في كلا الاتجاهين، ثم خذ متوسط القياس. ②أقصى انحراف عن خط أفضل مطابقة ضمن النطاق المحدد ③: راجع 5.1 ~ 5.3 منحنى تباين آلان ④معدل ارتفاع درجة الحرارة المقاس بواسطة القرص الدوار لغرفة درجة الحرارة في المختبر أقل من 3℃/دقيقة. للاطلاع على البيانات التفصيلية، يرجى الرجوع إلى الشكل 13 لمنحنى تعويض درجة الحرارة
مقياس تسارع ثلاثي المحاور		U3600-A		U3600-B		U3600-C	وحدة
Mنطاق القياس		±12 (قابل للتعديل)					g
دقة		16					قليل
الانحراف الأولي للتحيز①		5 (كحد أقصى)					mg
Nالتواجد عبر الإنترنت		0.5 (عادي)					%Fs
عرض نطاق ترددي 3 ديسيبل		145					Hz
أخذ العينات		1600					Hz
انعدام التحيز فياستقرار (ألان)②		0.06		0.03		0.03	mg
Zالتحيز الجنسي قابلية التكرار (ألان)②		2.52		1.5		1.5	mg
المشي العشوائي الزاوي (آلان)②		0.08		0.04		0.04	آنسة/√h
درجة حرارة كاملة بدون انحياز -40-85℃③		1 (عادي) – 2.5 (كحد أقصى)					mg
ملحوظةs ①بعد تثبيت المستخدم، قد تتغير هذه القيمة وفقًا للظروف الفعلية، راجع 7.8 لمعرفة قيمة الانحياز الصفري الأولي. ②: راجع 5.1~5.3 منحنى تباين آلان ③معدل ارتفاع درجة الحرارة المقاس بواسطة القرص الدوار لغرفة درجة الحرارة في المختبر أقل من 3℃/دقيقة. للاطلاع على البيانات التفصيلية، يرجى الرجوع إلى الشكل 13 لمنحنى تعويض درجة الحرارة
مقياس المغناطيسية		U3600-A		U3600-B		U3600-C	وحدة
يتراوح		±20 (عادي)					جاوس
الدقة (Fs=2G)		1					ملي غاوس
أخذ العينات		40 (عادي)					Hz
عرض النطاق الترددي		200 (عادي)					Hz
مستشعر درجة الحرارة		U3600-A		U3600-B		U3600-C	وحدة
يتراوح		-104 (الحد الأدنى) – 150 (كحد أقصى)					℃
خطأ الإزاحة		±1					K
مقياس الضغط الجوي		U3600-A		U3600-B		U3600-C	وحدة
يتراوح		300 (عادي) – 1200 (كحد أقصى)					هيكتوباسكال
دقة		±0.006 (عادي)					هيكتوباسكال
أخذ العينات		64 (طبيعي)					Hz
دقة		±0.06 (عادي)					هيكتوباسكال
ميكانيكي/بيئة		U3600-A		U3600-B		U3600-C	وحدة
مزود الطاقة		5- 5.5					V
استهلاك الطاقة		215		310		310	mW
درجة حرارة التشغيل		-40 - +85					℃
نطاق الجيروسكوب		±125 (دقيقة) –±2000 (عادي/أقصى)					°/s
نطاق مقياس التسارع		±3 (دقيقة) –±12 (عادي) –±24 (كحد أقصى)					g
وقت البدء①		2					s

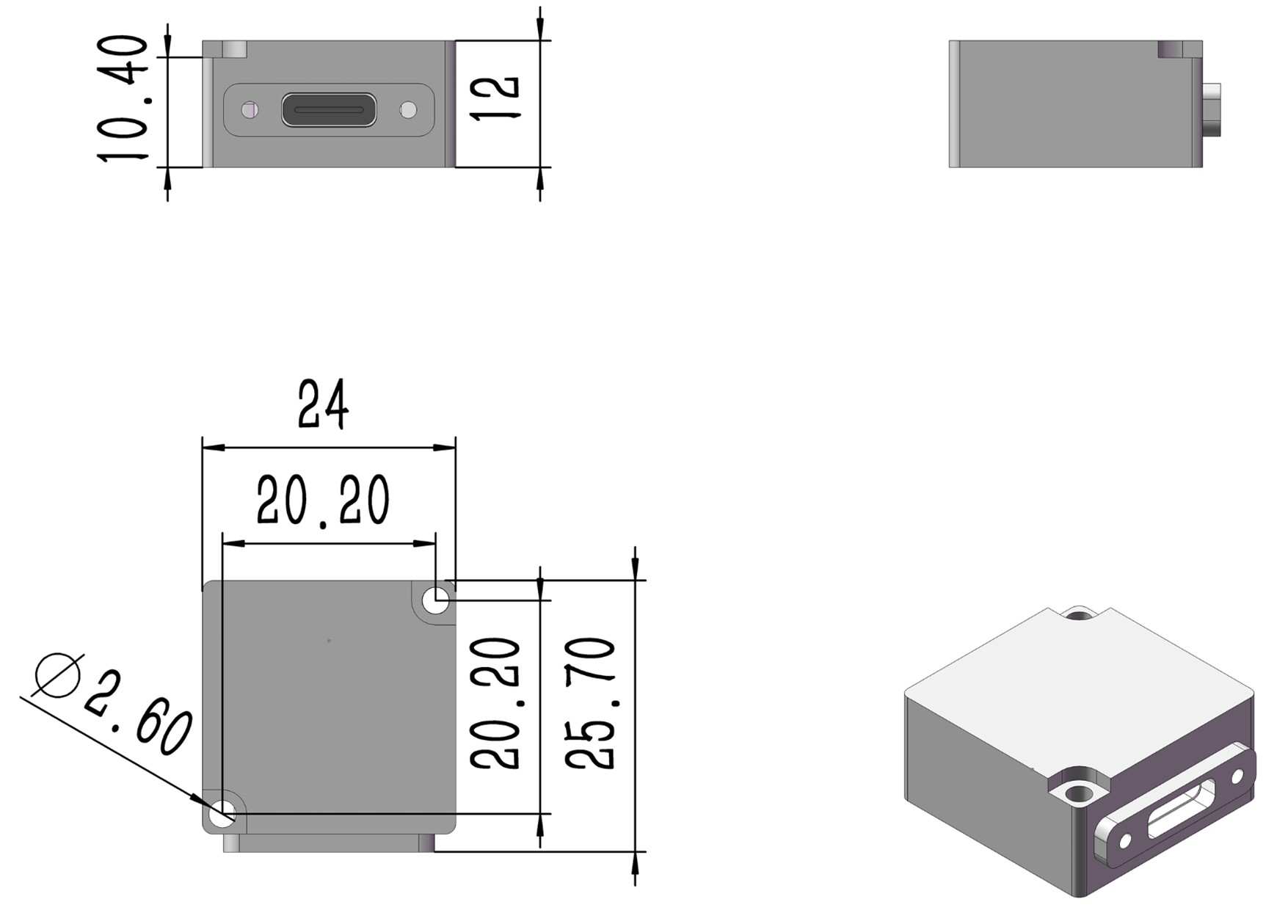

مقاس		25.72412					mm
وزن		<11					g
مادة الغلاف وعملية تصنيعه		سبائك الألومنيوم المصنعة باستخدام تقنية CNC
براغي التجميع		M2.5
طراز الموصل		النوع ج
مضاد للاهتزاز		1.0 مم (10 هرتز - 58 هرتز) و≤20 غرام (58 هرتز - 600 هرتز)
الصدمة (المدة) <1 مللي ثانية)		2000					g
حماية البيئة		توجيه RoHS 2011/65/EU
التوافق الكهرومغناطيسي		توجيه LVD 2014/35/EU
درواختبار p		السقوط الحر ثلاث مرات على منصة تجريبية بارتفاع 75 سم
صدمة حرارية		ارفع درجة الحرارة من -40 إلى 85 ℃ خلال ساعة واحدة، 5 مرات
ملحوظات: ① يشير وقت بدء التشغيل إلى الوقت الذي يستغرقه النظام للإغلاق وإخراج بيانات صحيحة. خلال هذه الفترة، يجب إبقاء الوحدة ثابتة.
واجهة المستخدم		مين	طبيعي		الأعلى		وحدة
USB	معدل الباود	9600	115200		921600		bps
	Sوضع البداية	0	1				قليل
	طول البيانات	0	8				أجزاء
	توقف		1				قليل
	مجموع التحقق		لا أحد				قليل
	معدل الإطارات الناتج	0	100		1000		Hz
ملحوظات: ① تعتمد واجهة USB على تحويل USB إلى منفذ تسلسلي، وطراز الشريحة هو CH9102. يمكن للمستخدمين تنزيل برنامج التشغيل بأنفسهم.
بيئة
درجة حرارة التشغيل		-40 ~ +80					℃
درجة حرارة التخزين		-40 ~ +95					℃
مضاد للاهتزاز		1.0 مم (10 هرتز - 58 هرتز) و≤20 غرام (58 هرتز - 600 هرتز)
الصدمة (المدة) <1 مللي ثانية)		2000					g
