معدات وأنظمة الاختبار

القرص الدوار ثلاثي المحاور غير المغناطيسي، المصنوع من مواد غير مغناطيسية، هو جهاز قياس متخصص مصمم ومنتج لتلبية احتياجات معايرة مستشعرات الوضع أثناء البحث والتطوير والاستخدام والصيانة. ويمكن استخدامه لمعايرة المعلمات الزاوية لمستشعرات الوضع.يتكون الجهاز بشكل أساسي من قرص دوار، ومشفّر رقمي غير مغناطيسي، وكابل توصيل، وبرنامج عرض مدمج. يستخدم نظام المحاور الثلاثة للقرص الدوار ترسًا دوديًا وهيكلًا دوديًا لتدوير المحاور. تُقرأ المؤشرات الأولية لزوايا المحاور الثلاثة باستخدام قرص ومقياس الورنية، بينما تُعرض معلومات دقيقة عن الموضع الزاوي رقميًا. يستطيع برنامج العرض المدمج عرض قيم زوايا المحاور الثلاثة في الوقت الفعلي ورسم منحنى تغير وضعية المحاور الثلاثة في الوقت الفعلي. يمكن حفظ بيانات المحاور الثلاثة بشكل منفصل في ملفات نصية.

يتكون القرص الدوار ذو المحور المزدوج من إطار محمل، ونظام عمود دوران داخلي القطر، ونظام عمود دوران خارجي الحلقة، وقاعدة منصة، ودائرة نظام قياس وتحكم.تم تركيب دائرة القياس والتحكم في قاعدة المنصة، مع مصدر طاقة تيار مستمر خارجي وواجهة تسلسلية خارجية.توصيل الملاحة بالقصور الذاتي، والملاحة عبر الأقمار الصناعية، وتوجيه الصور وغيرها من المعدات، وإرسال أوامر التحكم عبر المنفذ التسلسلي، والتحكم في دوران محور الميل ومحور السمت، وتتبع وتثبيت الأهداف المتحركة الطائرة مثل الطائرات بدون طيار.

تتكون طاولة الاهتزاز الزاوي أحادية المحور من جزأين رئيسيين: منصة ميكانيكية ونظام قياس وتحكم. وهي تعتمد هيكلاً رأسياً ونظام عمود ميكانيكي دقيق، وتتمتع بوظائف تحديد الموضع والاهتزاز. وتُستخدم لاختبار الاهتزاز ومعايرة الأنظمة العطالية.

يمكن استخدام أجهزة الطرد المركزي الدقيقة في اختبارات البحث الديناميكية والثابتة، وتشغيل الإنتاج، وصيانة ومعايرة مقاييس التسارع، وجيروسكوبات الألياف الضوئية، وجيروسكوبات MEMS، ووحدات القياس بالقصور الذاتي (IMUs)، مما يوفر إثارة تسارع عالية لمنصات الملاحة بالقصور الذاتي. وتؤثر دقة مقاييس التسارع والجيروسكوبات بشكل كبير على دقة هذه المنصات. تُولد أجهزة الطرد المركزي التي طورها فريقنا مجال تسارع داخل حجرة الجهاز من خلال دوران عالي السرعة للمحور الرئيسي، وذلك لمحاكاة بيئة التسارع أثناء تشغيل أجهزة القصور الذاتي. وتتميز هذه الأجهزة بأداء مستقر، وتشغيل موثوق، وسهولة الاستخدام، وانخفاض تكلفة الشراء.

ال طاولة اختبار دوارة للتحكم في درجة الحرارة ثنائية المحور يتكون من منصة ميكانيكية وخزانة تحكم وكابلات توصيل، وله وظيفة توفير مؤشرات الأداء الديناميكية والاختبار الوظيفي للمنتجات المختبرة في اتجاهي الميل والزاوية.

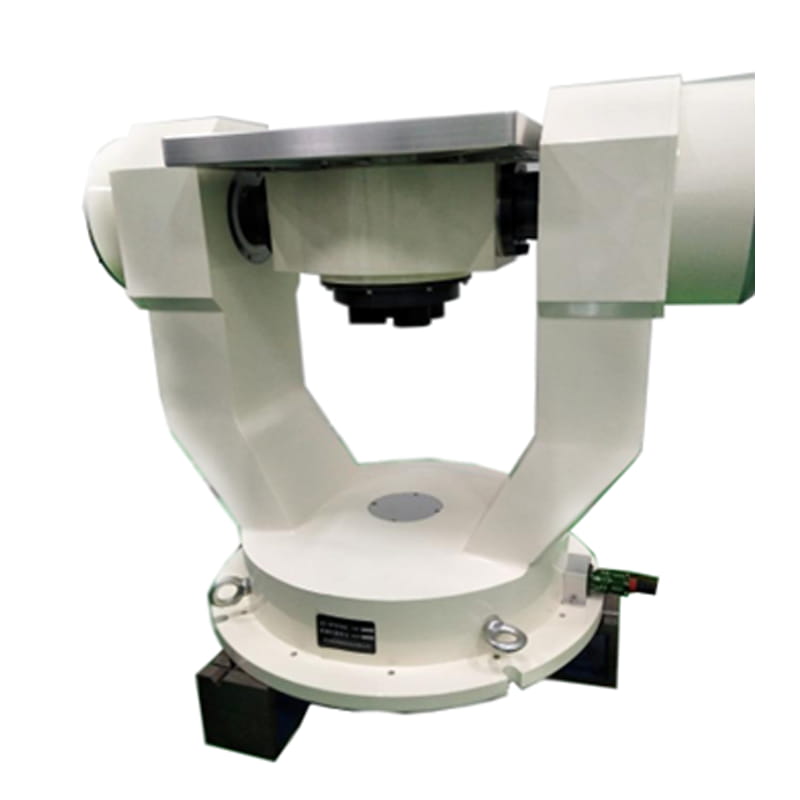

ال طاولة اختبار ثنائية المحور يتكون من جزأين رئيسيين: منصة ميكانيكية ونظام قياس وتحكم. يعتمد على بنية UT أو UO ونظام عمود ميكانيكي دقيق، مع تحديد الموضع والسرعة وحركة تذبذب جيبية منخفضة التردد.

هذا القرص الدوار مزود بنظام تحكم في درجة الحرارة قرص دوار كهربائي ثلاثي المحاوريتكون القرص الدوار من ثلاثة أجزاء رئيسية: المنصة الميكانيكية، ووحدة التحكم في درجة الحرارة، ونظام القياس والتحكم. ويُستخدم بشكل أساسي لاختبار ومعايرة المعايير الديناميكية والثابتة لنظام الملاحة بالقصور الذاتي ضمن نطاق درجة حرارة التشغيل الكامل، بالإضافة إلى اختبار ومعايرة نظام الملاحة بالقصور الذاتي عند درجة حرارة الغرفة ومكوناته.

ال قرص دوار ثلاثي المحاور ينقسم إلى نوعين: نوع الطاولة ونوع الإطار، ويمكن استخدامهما لتوفير مؤثرات الحركة مثل الوضع الزاوي، والسرعة الزاوية، والتسارع الزاوي، ومحاكاة الطيران لاختبارات محاكاة الوضع الديناميكي والثابت للجسم المختبر. كما يمكن استخدامه لمعايرة دقة الجسم المختبر.

دقة أجهزة الطرد المركزي يمكن استخدام هذه التقنية في التجارب البحثية الديناميكية والثابتة، وتصحيح أخطاء الإنتاج، ومعايرة صيانة مقاييس التسارع، وجيروسكوبات الألياف الضوئية، وجيروسكوبات MEMS، ووحدات القياس بالقصور الذاتي (IMUs)، مما يوفر إثارة تسارع عالية لمنصات الملاحة بالقصور الذاتي. وتؤثر دقة مقاييس التسارع والجيروسكوبات بشكل كبير على دقة هذه المنصات. يقوم جهاز الطرد المركزي الذي طورناه بتوليد مجال تسارع في حجرة الأجهزة من خلال الدوران عالي السرعة للعمود الرئيسي، وبالتالي محاكاة بيئة التسارع أثناء استخدام أجهزة القصور الذاتي.

هذا قرص دوار أحادي المحور مزود بحجرة حرارية يُستخدم لتقييم موثوقية المعلمات الديناميكية والثابتة لأنظمة الملاحة بالقصور الذاتي في درجة حرارة الغرفة، ودرجات الحرارة المرتفعة والمنخفضة، ويمكن استخدامه أيضًا لاختبار ومعايرة معلمات أجهزة القصور الذاتي

ال قرص دوار أحادي المحور يستخدم لاختبار وظيفة معدل الموضع لمكونات الجيروسكوب ومقاييس التسارع، مما يتطلب أداءً مستقرًا / تشغيلًا موثوقًا به / تشغيلًا بسيطًا، ودعمًا مثلثيًا قابلًا للتعديل للقرص الدوار. القرص الدوار ذو السرعة المحورية تتضمن وظائفها الرئيسية ما يلي:مزودة بوظيفة التحكم في الوضع، ووظيفة التحكم في حالة السرعة وعرض السرعة، ووظيفة التأرجح، وما إلى ذلك.
