وطن IMU القائمة على الضباب

UF500

UF500

UF500 عبارة عن جيروسكوبات ألياف بصرية عالية الأداء وفعالة من حيث التكلفة تعتمد على IMU مقترنة إما بمقياس تسارع كوارتز مرن أو مقياس تسارع MEMS، والذي يمكن استخدامه للملاحة والتحكم والقياس الديناميكي. تتميز بمزايا الحجم الصغير، الوزن الخفيف، عدم وجود أجزاء متحركة، الموثوقية العالية، وعمر الخدمة الطويل. يمكن استخدامه على نطاق واسع في الطيران والفضاء والسفن والأسلحة وقياس مناجم الفحم وإلكترونيات السيارات وغيرها من المجالات.

الجزء رقم ، :
UF500
الطلب (موك) :
1

استعلام

تحميل

فئات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك. نحن متواجدون 24/7 عبر البريد الإلكتروني أو الهاتف.

اقرأ أكثر

منتجات جديدة

وصف

1. مواصفات المنتج

خصائص الجهاز الرئيسية
جيروسكوب الألياف الضوئية	Rأنجي	±360 درجة/ثانية
	الاستقرار صفر التحيز	.10.1 درجة/ساعة (تباين ألان)	التكرار صفر التحيز	.80.8 درجة/ساعة (1σ)
	تكرار النطاق	≥100 جزء في المليون	مقياس اللاخطية	≥100 جزء في المليون
كوارتز مرن مقياس التسارع	Rأنجي	± 50 جرام
	الاستقرار صفر التحيز	.020.02 ملغ (تباين ألان)	التكرار صفر التحيز	.10.1 ملجم (1σ)
	تكرار النطاق	≥100 جزء في المليون	مقياس اللاخطية	≥100 جزء في المليون
خصائص أخرى
معدل تحديث البيانات		200 هرتز	Cواجهة الاتصالات	RS422
جهد الإمداد		12 ~ 36 فولت تيار مستمر	Pزهرة استهلاك	≥15 واط
Wثمانية		≥ 1 كجم	Sإيزي	≥80×80×60 ملم
Wcom.orking درجة حرارة		(-40 درجة مئوية~+70 درجة مئوية)	درجة حرارة التخزين	-55 درجة مئوية~+85 درجة مئوية
اهتزاز		6.06 جرام، 20-2000 هرتز، عرض النطاق الترددي العشوائي	صادم	15 جرام، 11 مللي ثانية 1/2موجة جيبية

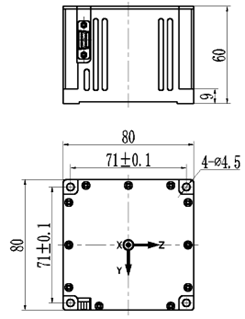

2. البعد المنتج

Inertial measurement unit
