الصين ACM-100 مصنّع

ACM-100

ACM-100 مقياس تسارع ثلاثي المحاور هو مستخدم على نطاق واسع مستشعر التسارع منتج من سلسلة منتجات شركة مايكرو ماجيك للتكنولوجيا المتقدمة، بتقنية سويسرية حاصلة على براءة اختراع، يُستخدم في مجالات متنوعة مثل اختبارات الاهتزاز والصدمات. يعتمد المنتج على مخرج واجهة رقمية، مع خيارات RS232 وRS485 وTTL وبروتوكول Modbus وRS422. يمكن ضبط رموز عناوين مختلفة، كما يمكن توصيل عدة مستشعرات على التوالي لإجراء قياسات عن بُعد وتحليل البيانات في نقاط متعددة. مستشعر ACM-100 هو مستشعر سعوي من السيليكون أحادي البلورة، يتكون من شريحة سيليكون خضعت لمعالجة ميكانيكية دقيقة، ودائرة متكاملة خاصة بالتطبيقات (ASIC) منخفضة الطاقة لضبط الإشارة، ومعالج دقيق لتخزين قيم التعويض، ومستشعر درجة حرارة.

ACM-200

ACM-200 مقياس تسارع ثلاثي المحاور هو مستخدم على نطاق واسع مستشعر التسارع منتج من سلسلة منتجات شركة مايكرو ماجيك للتكنولوجيا المتقدمة، بتقنية سويسرية حاصلة على براءة اختراع، يُستخدم في مجالات متنوعة مثل اختبارات الاهتزاز والصدمات. يتميز المنتج بواجهة إخراج بتيار 4-20 مللي أمبير و0-20 مللي أمبير. يمكن ضبط رموز عناوين مختلفة، كما يمكن توصيل عدة مستشعرات على التوالي لإجراء قياسات عن بُعد وتحليل البيانات في نقاط متعددة. مستشعر ACM-200 هو مستشعر سعوي من السيليكون أحادي البلورة، يتكون من شريحة سيليكون خضعت لمعالجة ميكانيكية دقيقة، ودائرة متكاملة خاصة بالتطبيقات (ASIC) منخفضة الطاقة لضبط الإشارة، ومعالج دقيق لتخزين قيم التعويض، ومستشعر درجة حرارة.

ACM-300

ACM-300 مقياس تسارع ثلاثي المحاور هو مستخدم على نطاق واسع مستشعر التسارع منتج من سلسلة منتجات شركة مايكرو ماجيك للتكنولوجيا المتقدمة، بتقنية سويسرية حاصلة على براءة اختراع، يُستخدم في مجالات متنوعة مثل اختبارات الاهتزاز والصدمات. يتميز المنتج بواجهة إخراج بجهد 0-5 فولت و0-10 فولت. يمكن ضبط رموز عناوين مختلفة، كما يمكن توصيل عدة مستشعرات على التوالي لإجراء قياسات عن بُعد وتحليل البيانات في نقاط متعددة. مستشعر ACM-300 هو مستشعر سعوي من السيليكون أحادي البلورة، يتكون من شريحة سيليكون خضعت لمعالجة ميكانيكية دقيقة، ودائرة متكاملة خاصة بالتطبيقات (ASIC) منخفضة الطاقة لضبط الإشارة، ومعالج دقيق لتخزين قيم التعويض، ومستشعر درجة حرارة.

مقياس تسارع أحادي المحور عالي الدقة ACM-1900 بتقنية MEMS، نطاق القياس ± 2g~200g، مخرج رقمي SPI

ACM-1900 القائم على السيليكون مقياس تسارع MEMS يستخدم هذا المقياس غلافًا خزفيًا صغير الحجم، يتميز بدقة عالية، ونطاق واسع، ومقاومة للصدمات القوية، ونطاق حراري واسع، وإخراج رقمي كامل. كما يتضمن وظيفة تعويض درجة الحرارة داخليًا، ويستخدم ناقل SPI لقراءة البيانات وكتابتها.

ACM-1000

جهاز ACM-1000 مستشعر الاهتزاز تم تطوير هذا الجهاز وإنتاجه بشكل مستقل من قبل شركة مايكرو ماجيك للتكنولوجيا المتقدمة، باستخدام تقنية الترشيح الرقمي لتقليل ضوضاء القياس وتحسين دقته. يمكن استخدامه في مجالات متعددة مثل اختبارات الاهتزاز والصدمات. يتكون المنتج من مستشعر سعوي من السيليكون أحادي البلورة، ومستشعر حرارة، ووحدة تغذية طاقة صلبة (مزودة بحماية من الجهد الزائد). يتميز التصميم ببنية متينة، واستهلاك منخفض للطاقة، وثبات ممتاز في الانحراف، مما يضمن موثوقية الإخراج.

مقياس تسارع أحادي المحور عالي الأداء بتقنية MEMS طراز ACM-1700، نطاق القياس ±10 غرام ~ ±200 غرام، مزود بمخرج SPI ذي 24 بت، ومستشعر درجة حرارة

سلسلة ACM-1700 هي محور واحد عالي الأداء مقياس تسارع MEMS صُممت هذه السلسلة خصيصًا لتطبيقات قياس التسارع عالية الدقة والموثوقية. توفر أربعة نماذج مختلفة النطاق، تغطي نطاق قياس واسعًا من ±10 غرام إلى ±200 غرام، وتدعم التخصيص وفقًا لاحتياجات العملاء. يعتمد المستشعر على إخراج بيانات ثنائية متممة 24 بت، ويتصل عبر واجهة SPI الرقمية لضمان الحصول على بيانات مستقرة ودقيقة حتى في ظل ظروف التشغيل المعقدة. تتميز سلسلة ACM-1700 بأداء ممتاز، بما في ذلك استقرار عالٍ عند الانحياز الصفري، وخطأ غير خطي منخفض، ومقاومة عالية للصدمات. كما يدعم مستشعر درجة الحرارة المدمج تعويض درجة الحرارة على مستوى النظام، مما يُحسّن اتساق القياس عبر نطاق درجة الحرارة بأكمله. تُناسب هذه السلسلة من المنتجات العديد من المجالات ذات الطلب العالي، مثل الفضاء، والتحكم الصناعي، وأنظمة الملاحة، والمراقبة الميكانيكية، وقياس الوضع، ومراقبة سلامة الهياكل، وغيرها. وهي خيار مثالي لتطبيقات القياس بالقصور الذاتي، وتحليل الاهتزازات، واستشعار الحركة.

مقياس تسارع أحادي المحور عالي الدقة بتقنية MEMS، يعمل بجهد 5 فولت، مزود بوصلة AC-SMA، نطاق القياس ±5 غرام إلى ±50 غرام، مخرج رقمي/تناظري تفاضلي، مزود بوصلة SPI

مقياس التسارع من سلسلة AC-SMA-XXD هو مقياس تسارع سعوي أحادي المحور مقياس تسارع MEMSيتكون هذا الجهاز من بنية استشعار MEMS مصنوعة بالكامل من السيليكون، بالإضافة إلى دائرة متكاملة خاصة بمعالجة الإشارات منخفضة الطاقة. يعمل AC-SMA-XXD بمصدر طاقة واحد (5 فولت) ويتميز باستهلاك منخفض للطاقة (11 مللي أمبير). يُخرج الجهاز إشارة رقمية ببروتوكول SPI أو إشارة تناظرية تفاضلية بالكامل (جهد الوضع المشترك 2.5 فولت)، ويتراوح جهد الخرج التناظري من 0.5 فولت إلى 4.5 فولت.

المعلمة	شروط	ACM-I00-2	ACM-I00-8	ACM-I00-40	وحدة
نطاق القياس		±2	±8	±40	g
Bمعايرة IAS		<2	<5	<10	mg
محور القياس	axis	س، ص، ع	س، ص، ع	س، ص، ع
Zاستقرار التحيز التآكلي (سنويًا)		1.5(<5)	7.5(<25)	22(<75)	mg
Rعتبة الفصل	@Hz	<1	<5	<15	mg
معامل درجة حرارة الانحياز	-55～100°	0.1	0.5	1.5	ملغ/℃
Bوالعرض		0~≥400	0~≥400	0~≥400	Hz
تردد الرنين		1.6	6.7	6.7	KHz
معدل الإنتاج	يمكن ضبط الترددات على 5 هرتز، 15 هرتز، 35 هرتز، 50 هرتز (لا تحتوي RS485 على هذه الوظيفة)
إشارة الخرج	RS232/RS485/RS422/TTL opوطني
Rالموثوقية	MIL-HDBK-217، المستوى 2
مقاومة الصدمات	20000 غرام، 2 مللي ثانية، نصف جيب
مضاد للاهتزاز	10 غرامات、10～1000 هرتز
مستوى مقاومة الماء	IP67
كابل	المعيار 1.5mكابل محمي، مقاوم للتآكل والزيوت، يتحمل نطاقًا واسعًا من درجات الحرارة، 5 × 0.2 مم²
وزن	180 غرام (باستثناء علبة التغليف)
Cموصل	قابس طيران ذو 6 دبابيس
التحميل السعوي	1٠٠٠

المعلمة	حالة	الحد الأدنى للقيمة	القيمة النموذجية	القيمة القصوى	وحدة
إمداد الجهد االكهربى		9	12	36	V
إمداد الجهد االكهربى	قابل للتخصيص		5		V
العمل الحالي	بدون حمولة		30		mA
درجة حرارة التشغيل		-40		+85	℃
درجة حرارة التخزين		-55		+125	℃

موصل	سلك توصيل (1.5 متر) أو مقبس طيران مقاوم للماء (حسب الطلب)
مستوى الحماية	IP67
مادة	سبيكة ألومنيوم مصقولة ومؤكسدة

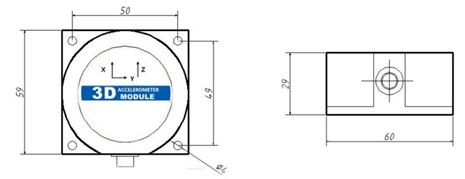

تثبيت	4 براغي M4
