مستشعر بالقصور الذاتي من الدرجة البحرية

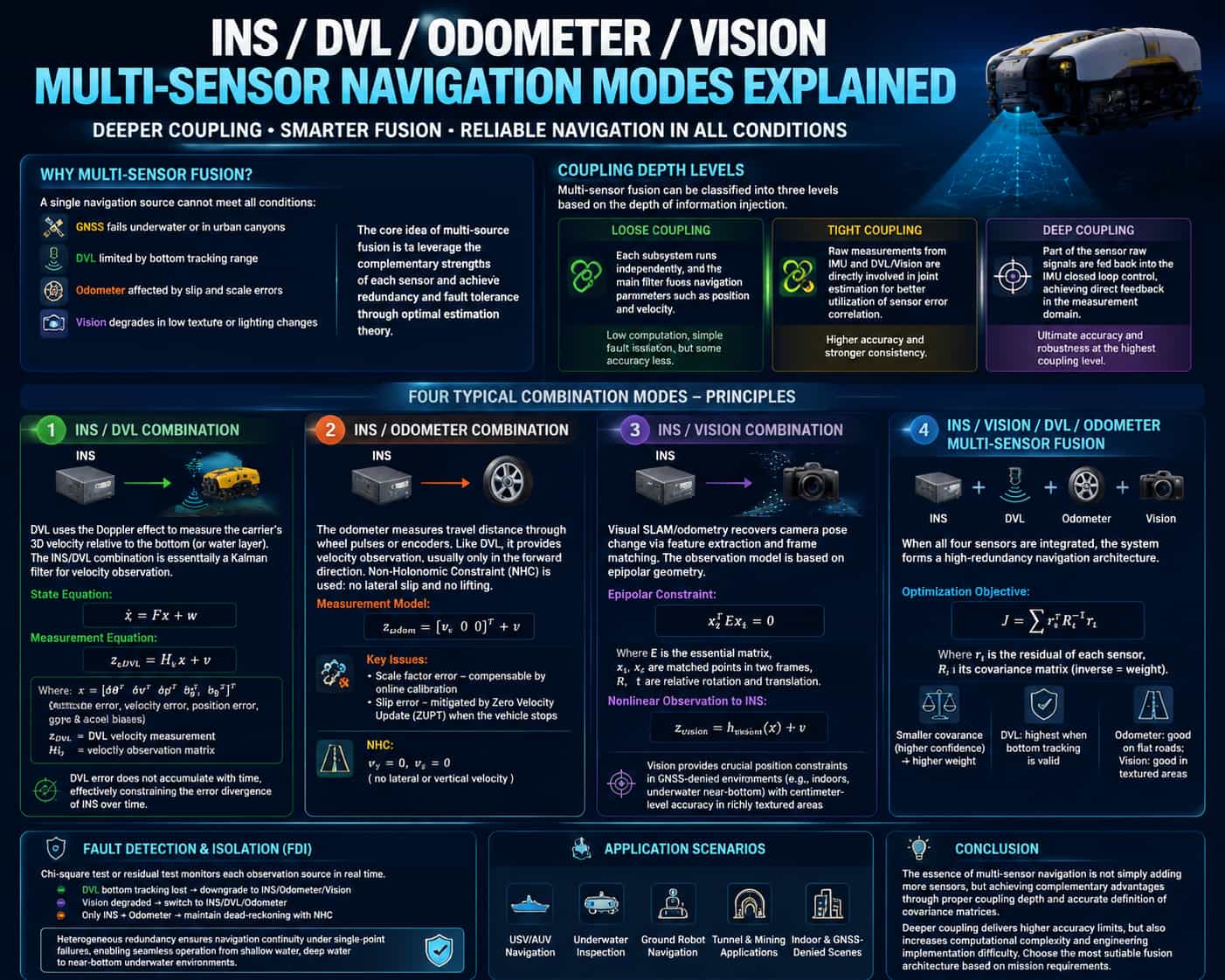

يواجه نظام الملاحة الأحادي صعوبة في تلبية متطلبات التغطية التشغيلية الكاملة: إذ يتعطل نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) تحت الماء أو في المناطق الحضرية المكتظة بالمباني؛ ويُحدّ نطاق تتبع قاع البحر من دقة نظام تحديد السرعة الديناميكي (DVL)؛ ويعاني نظام قياس المسافة من انزلاق العجلات وأخطاء عامل القياس؛ وتتدهور أنظمة الرؤية في البيئات ذات الملمس المنخفض أو في ظل ظروف إضاءة متغيرة. يكمن المفهوم الأساسي لدمج مصادر متعددة في الاستفادة من الخصائص التكميلية لمختلف أجهزة الاستشعار لتحقيق التكرار وتحمل الأعطال من خلال نظرية التقدير الأمثل. تُحلل هذه الورقة البحثية بشكل منهجي أربعة أنماط نموذجية للملاحة المتكاملة بناءً على بُعدين: عمق الاقتران وتكامل المعلومات. **تصنيف عمق الاقتران** يمكن تصنيف دمج المصادر المتعددة إلى ثلاثة مستويات بناءً على عمق تكامل المعلومات: يمثل **الترابط الضعيف** أدنى مستوى من الترابط، حيث تُجري الأنظمة الفرعية حسابات مستقلة، ويقوم مرشح رئيسي بدمج معلمات الملاحة مثل الموقع والسرعة. تشمل مزاياه انخفاض الحمل الحسابي وسهولة تحديد الأعطال؛ ومع ذلك، ينشأ فقدان الدقة بشكل أساسي من الطبيعة المستقلة لحسابات النظام الفرعي. * **الاقتران الوثيق** يرفع مستوى الملاحظة إلى مستوى القياسات الخام؛ البيانات الخام من وحدة القياس بالقصور الذاتي (IMU) وجهاز قياس سرعة المركبة (DVL) (أو أجهزة استشعار الرؤية) تشارك بشكل مباشر في عملية تقدير مشتركة، باستخدام الارتباط الزمني لخصائص خطأ المستشعر لتحقيق تقدير فائق. * **الاقتران العميق** يذهب خطوة أبعد من خلال دمج الإشارات الخام من أجهزة استشعار معينة في التحكم ذي الحلقة المغلقة لوحدة القياس بالقصور الذاتي، مما يؤدي إلى إنشاء تغذية راجعة مباشرة في مجال القياس؛ وهذا يمثل أعلى مستوى من الاقتران، مما يتيح دقة فائقة وأقصى قدر من المتانة. **مبادئ أنماط الملاحة المتكاملة الأربعة** (1) **تكامل نظام الملاحة بالقصور الذاتي/رخصة قيادة المركبات** يقيس جهاز قياس سرعة دوبلر (DVL) سرعة المركبة ثلاثية الأبعاد بالنسبة لقاع البحر (أو طبقة الماء) باستخدام تأثير دوبلر. ويُعدّ تكامل نظام الملاحة بالقصور الذاتي (INS) مع جهاز قياس سرعة دوبلر (DVL) عملية ترشيح كالمان تعتمد على قياسات السرعة: حيث تُستخدم قياسات سرعة جهاز قياس سرعة دوبلر (DVL) كبيانات خارجية لتصحيح أخطاء سرعة نظام الملاحة بالقصور الذاتي (INS)، وبالتالي الحدّ من انحراف الموقع. ويمكن التعبير عن معادلات الحالة ومعادلات القياس كما يلي:تُعدّ مصفوفة التغاير Σ أساسيةً لتحديد أوزان الدمج: فكلما صغر التغاير (مما يدل على انخفاض عدم اليقين)، زاد الوزن المُخصّص للمستشعر. ويحظى مستشعر DVL بأعلى وزن عندما يكون تتبع القاع صحيحًا؛ ويأتي قياس المسافة في المرتبة الثانية على التضاريس الملساء؛ بينما توفر الرؤية قيودًا جانبية في المناطق الغنية بالتفاصيل البصرية. تراقب آلية كشف الأعطال وعزلها (FDI) مصادر الرصد في الوقت الفعلي بحثًا عن أي شذوذ باستخدام اختبار مربع كاي أو اختبارات البواقي. في حال تعطل تتبع قاع البحر بواسطة جهاز قياس سرعة الدوران (DVL)، يتحول النظام تلقائيًا إلى وضع دمج أنظمة الملاحة بالقصور الذاتي (INS) وقياس المسافة والرؤية؛ وفي حال تدهور الرؤية، يتحول إلى نظام دمج أنظمة الملاحة بالقصور الذاتي (INS) وجهاز قياس سرعة الدوران (DVL) وقياس المسافة؛ أما إذا لم يتبق سوى نظام الملاحة بالقصور الذاتي (INS) وقياس المسافة، فيعود إلى وضع نظام الملاحة بالقصور الذاتي (INS) فقط، مقيدًا بقيود غير هولونومية (NHC). يضمن التصميم المتجانس ذو التكرار العالي استمرارية الملاحة رغم أعطال نقطة واحدة، مما يتيح تغطية سلسة عبر سيناريوهات تشغيلية متنوعة، من المياه الضحلة والعميقة إلى البيئات تحت الماء القريبة من القاع. خاتمة  لا يقتصر نظام الملاحة المتكامل متعدد المستشعرات على زيادة عدد المستشعرات فحسب، بل يعتمد أيضاً على الاختيار الدقيق لعمق الربط والتعريف الدقيق لمصفوفات التغاير لتحقيق أداء متكامل للمستشعرات. ورغم أن الربط الأعمق يوفر دقة أعلى، إلا أنه يزيد من التعقيد الحسابي وتحديات التنفيذ الهندسي؛ لذا، ينبغي اختيار بنية الدمج الأمثل بناءً على متطلبات المهمة المحددة.

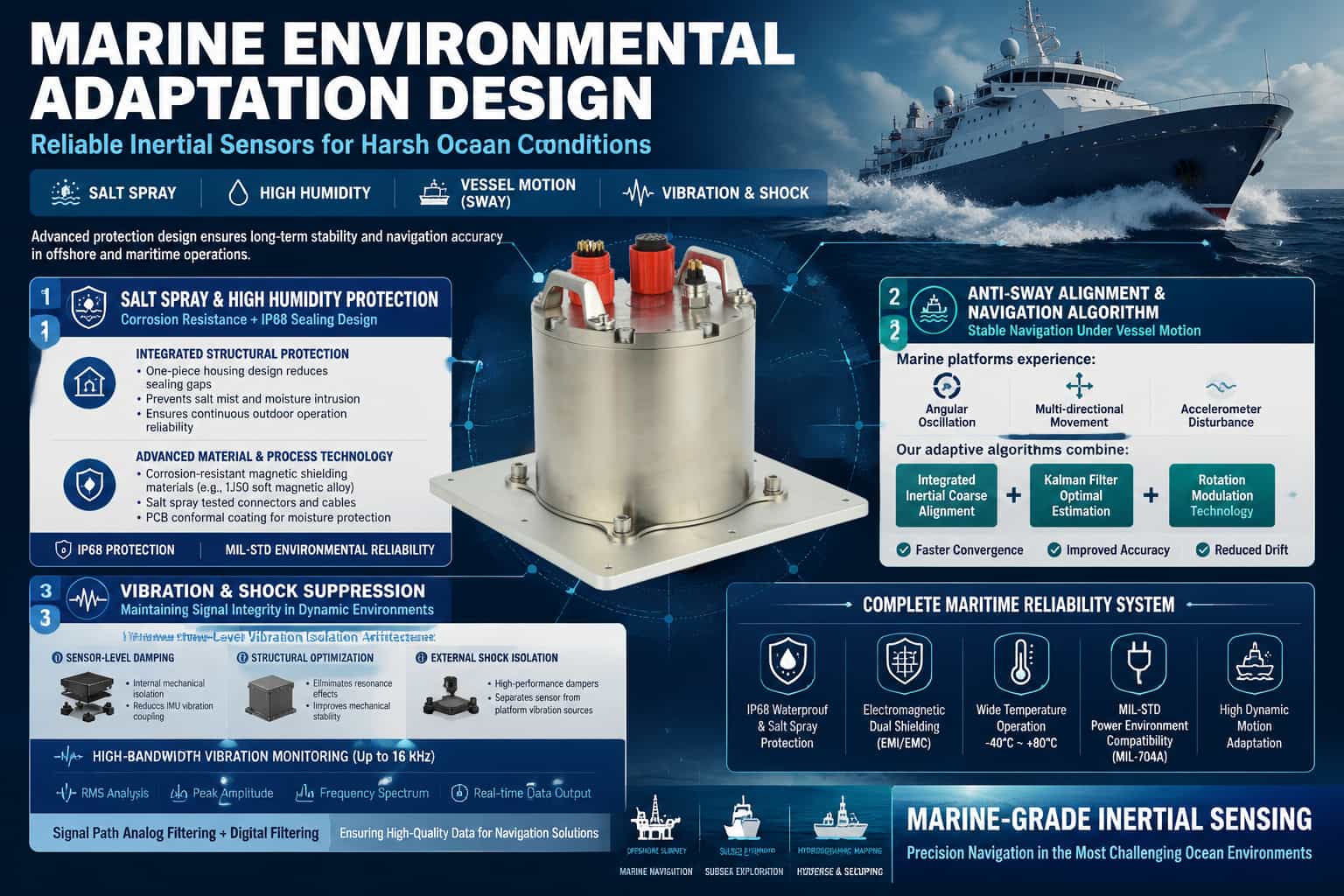

تُشكّل البيئة البحرية تحديات جسيمة لأنظمة الملاحة بالقصور الذاتي (INS): فالتآكل الناتج عن رذاذ الملح، وتكثف الرطوبة العالية، والحركة المتأرجحة المستمرة، والاهتزازات متعددة الأبعاد، كلها عوامل تؤثر بشكل مباشر على دقة النظام وموثوقيته. إذا لم يتمكن نظام الملاحة بالقصور الذاتي من التعامل بفعالية مع هذه الضغوط البيئية، فسيحدث خلل في المحاذاة، وتدهور في الدقة، بل وحتى تلف في الأجهزة. لذلك، يُعدّ التصميم التكيفي العائق التقني الأساسي الذي يُميّز أنظمة الملاحة بالقصور الذاتي البحرية عن المنتجات العامة. تصميم لحماية البيئة من رذاذ الملح والرطوبة العالية تُعدّ أيونات الكلوريد في رذاذ الملح شديدة التآكل للمكونات الهيكلية المعدنية والوصلات الكهربائية، بينما قد تؤدي البيئات ذات الرطوبة العالية إلى انخفاض كفاءة العزل وتداخل الإشارات. لذا، ينبغي تطوير استراتيجيات حماية فعّالة من جانبين: إحكام إغلاق الهيكل واختيار المواد. يقلل التصميم الهيكلي المتكامل من فجوات التجميع وعدد الموصلات. يمكن للغلاف المصبوب كوحدة واحدة أن يمنع بشكل أساسي مسار تسرب رذاذ الملح، وبالإضافة إلى أخاديد التثبيت وهياكل الحشيات المانعة للتسرب، يضمن ذلك حماية مستمرة أثناء العمليات الخارجية طويلة الأمد. فيما يتعلق باختيار المواد والعمليات، ينبغي أن يستخدم إطار حلقة الألياف الضوئية وغطاؤها موادًا واقية مغناطيسية (مثل سبيكة 1J50 المغناطيسية الناعمة) لتحقيق الحماية المغناطيسية مع ضمان مقاومة التآكل. يجب أن تستوفي الموصلات والكابلات معايير اختبار رذاذ الملح، وأن تخضع لوحات الدوائر لعملية طلاء ثلاثية الطبقات. تُعدّ حماية IP68، المتوافقة مع معايير MIL-STD، الحل الأمثل حاليًا في هذا المجال للبيئات الرطبة المعرضة لرذاذ الملح. خوارزميات المحاذاة والملاحة في ظل ظروف التمايل في ظل ظروف التذبذب، يواجه نظام الملاحة بالقصور الذاتي (INS) اضطرابين رئيسيين في عملية المحاذاة الأولية: التذبذب الزاوي (تغيرات دورية في الوضعية) والاهتزاز الخطي (تقلبات خرج مقياس التسارع). وتواجه خوارزميات المحاذاة الأساسية الثابتة التقليدية صعوبة في التقارب في ظل هذه الظروف. تعتمد أساليب المحاذاة المضادة للتأرجح على استراتيجية محاذاة تقريبية متكاملة باستخدام إطار مرجعي قصوري، حيث تستخدم تحديثات الوضعية لإزالة تأثير التأرجح الزاوي وتقليل تداخل الاهتزاز الخطي من خلال تكامل القوى. وبناءً على ذلك، يُستخدم ترشيح كالمان المصحح بالتغذية الراجعة لتقدير المحاذاة الدقيقة المثلى. تُظهر التجارب أن هذه الطريقة تُحسّن بشكل ملحوظ دقة التوجيه الأفقي والرأسي في ظروف التأرجح مقارنةً بمخططات تعديل الدوران التقليدية. تُعدّ تقنية تعديل الدوران وسيلة فعّالة أخرى للحدّ من أخطاء عامل قياس الجيروسكوب. فمن خلال تدوير وحدة القياس بالقصور الذاتي (IMU) بشكل دوري، يتم تعديل الانحراف الثابت إلى إشارة متغيرة دوريًا، والتي تلغي بعضها بعضًا أثناء التكامل، مما يقلل من التأثير طويل المدى للتأرجح على دقة الاتجاه. تصميم مقاوم للاهتزاز والصدمات يؤثر الاهتزاز على دقة نظام الملاحة بالقصور الذاتي (INS) من خلال آليتين: أولاً، يتسبب الرنين الميكانيكي في تشويه خرج وحدة القياس بالقصور الذاتي (IMU)؛ ثانياً، يرتبط الاهتزاز عالي التردد بقنوات قياس الجيروسكوب ومقياس التسارع، مما يؤدي إلى تكوين إشارات زائفة. يُعدّ تصميم الحدّ من الاهتزازات ثلاثي المراحل النهجَ السائد حاليًا: تُحقّق المرحلة الأولى عزلًا داخليًا للتخميد على مستوى مستشعر وحدة القياس بالقصور الذاتي (IMU)؛ وتُزيل المرحلة الثانية الترددات الرنانة من خلال تحسين بنية الغلاف؛ وتستخدم المرحلة الثالثة مخمدات خارجية لفصل المعدات فعليًا عن الهيكل الحامل. كما تُدمج بعض الأنظمة المتطورة أدوات مراقبة اهتزازات عالية النطاق الترددي (تصل إلى 16 كيلوهرتز)، تُخرج قيم الجذر التربيعي المتوسط ​​(RMS) وسعة الذروة والتردد لكل نطاق ترددي في الوقت الفعلي، مما يُوفّر بيانات داعمة لتحسين الهيكل. يمكن للترشيح التناظري في مسار الإشارة أن يخفف ضوضاء الاهتزاز مسبقًا على مستوى الأجهزة الأمامية، وبالاقتران مع خوارزميات الترشيح الرقمي، يضمن جودة الإشارة الداخلة إلى مرحلة الحساب. نظام حماية شامل إضافةً إلى التصاميم المتخصصة المذكورة أعلاه، يجب أن تراعي أنظمة الملاحة بالقصور الذاتي البحرية المتطورة ما يلي: القدرة على التكيف مع بيئات الطاقة المختلفة (وفقًا لمعايير MIL-704A)، والحماية الكهرومغناطيسية ثنائية الطبقات (للتغلب على التداخل الناتج عن رادارات السفن ومعدات الاتصالات)، والقدرة على العمل ضمن نطاق واسع من درجات الحرارة (-40 درجة مئوية إلى 80 درجة مئوية). تشكل هذه التدابير مجتمعةً نظام تصميم متكاملًا للتكيف مع البيئات القاسية، وهو الضمان الأساسي لنظام الملاحة بالقصور الذاتي للحفاظ على دقة رسم الخرائط في الظروف البحرية.

نظام الملاحة بالقصور الذاتي M5700 ذو الألياف الضوئية هو نظام ملاحة بالقصور الذاتي عالي الدقة، مصمم خصيصًا للمسح البحري وتطبيقات الملاحة المتطورة. يدمج هذا النظام جيروسكوبات الألياف الضوئية، ومقاييس تسارع الكوارتز المرنة، وخوارزميات الملاحة متعددة المصادر. بفضل ثبات انحراف الجيروسكوب الذي يبلغ 0.02 درجة/ساعة ودقة تحديد الاتجاه التي تصل إلى 0.005 درجة، يتبوأ هذا النظام مكانة تقنية رائدة في مجال المسح البحري. **القدرات الأساسية في مجال المسح** يُعدّ قياس حركة السفينة أثناء الرفع والخفض مطلبًا أساسيًا في المسح البحري. يوفر جهاز M5700 دقة تصل إلى 5 سم أو 5% من ارتفاع الرفع والخفض (أيهما أكبر)، مما يُعوض بفعالية تأثير حركة السفينة على بيانات قياس الأعماق متعددة الحزم. يدعم النظام فترات رفع وخفض قابلة للضبط تتراوح من ثانية واحدة إلى 30 ثانية، ويتكيف مع مختلف ظروف البحر وخصائص السفينة. يتم تكييف حلول المحاذاة بمرونة مع السيناريوهات التشغيلية: تستغرق محاذاة القاعدة الثابتة أقل من 5 دقائق (على الأرض) وأقل من 10 دقائق (في الماء)، بينما تستغرق محاذاة القاعدة الديناميكية أقل من 15 دقيقة، مما يلبي الحاجة إلى عمليات سريعة في المياه الضيقة مثل الموانئ والقنوات. يدعم نظام الملاحة المتكامل متعدد المصادر أوضاعًا متنوعة، بما في ذلك الملاحة بالقصور الذاتي/نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، والملاحة بالقصور الذاتي/نظام تحديد المواقع الديناميكي (DVL)، والملاحة بالقصور الذاتي/عداد المسافة. وبمساعدة نظام تحديد المواقع الديناميكي (DVL)، تصل دقة تحديد الموقع إلى 0.3% من المسافة المقطوعة (D)؛ وعند دمجه مع نظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS RTK)، تصل الدقة الأفقية إلى 1.5 سم ± 1 جزء في المليون، مما يضمن استمرارية الملاحة أثناء انقطاع إشارة نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS). **إمكانيات ما بعد المعالجة** تُعدّ إمكانية المعالجة اللاحقة ميزةً رئيسيةً تُفرّق جهاز M5700 عن منتجات الملاحة التي تعمل في الوقت الفعلي فقط. يتميز النظام بوحدة تخزين داخلية، حيث يقوم تلقائيًا بتسجيل بيانات وحدة القياس بالقصور الذاتي (IMU) الخام وحلول الملاحة عند التشغيل، والتي يُمكن للمستخدمين تصديرها بسهولة عبر منفذ USB أو بروتوكول نقل الملفات (FTP). يُمكن استيراد بيانات وحدة القياس بالقصور الذاتي (IMU) المخزنة مباشرةً إلى برامج معالجة لاحقة احترافية (مثل IE) لإجراء عمليات التصفية والتنعيم ثنائية الاتجاه، مما يُحسّن دقة تحديد الاتجاه والموقع بمقدار عشرة أضعاف مقارنةً بالحلول التي تعمل في الوقت الفعلي. تُمكّن هذه الإمكانية جهاز M5700 من العمل ليس فقط في العمليات التي تعمل في الوقت الفعلي، بل أيضًا كواجهة أمامية لجمع البيانات، مما يُوفّر أساسًا للبيانات الخام للمعالجة المُحسّنة ويُلبي متطلبات الدقة العالية لتطبيقات مثل المسح الهيدروغرافي ونمذجة التضاريس تحت الماء. تحديد الموقع في السوق يُعدّ جهاز M5700 مناسبًا تمامًا لسوق المسح البحري ورسم الخرائط متوسطة المدى. وتشمل قاعدة عملائه الأساسية مكاتب الهيدروغرافيا، وإدارات السلامة البحرية، وهيئات الممرات المائية، ووكالات المسح الجيولوجي البحري، ومصنّعي السفن السطحية غير المأهولة (USVs) والمركبات الموجهة عن بعد (ROVs). يشهد السوق الحالي استقطابًا حادًا: فمنتجات MEMS منخفضة التكلفة تفتقر إلى الدقة الكافية (الزاوية > 0.1 درجة) وإلى إمكانيات المعالجة اللاحقة، ما يجعلها غير قادرة على تلبية معايير المسح؛ في المقابل، توفر أنظمة الملاحة بالقصور الذاتي عالية الجودة، القائمة على الألياف الضوئية أو الليزر، أداءً فائقًا، لكنها ضخمة الحجم وباهظة الثمن (تتراوح أسعارها من مئات الآلاف إلى أكثر من مليون يوان صيني)، متجاوزةً بذلك ميزانيات معظم المشاريع التجارية. يُقدّم جهاز M5700، المبني على تقنية الجيروسكوب الليفي الضوئي، بيانات مسح حقيقية بدقة زاوية تتراوح بين 0.005 و0.02 درجة. يجمع هذا الجهاز بين تصميم صغير الحجم (2.6 كجم) وسعر مناسب للاستخدام الصناعي مع مخرج ثنائي الوضع (الملاحة في الوقت الفعلي والمعالجة اللاحقة)، ما يسدّ هذه الفجوة في السوق بفعالية. تشمل التطبيقات النموذجية المسح الطبوغرافي تحت الماء بالقرب من الشاطئ باستخدام مركبات سطحية غير مأهولة صغيرة إلى متوسطة الحجم؛ وعمليات المسح قبل التجريف ومراقبة الترسيب في قنوات الموانئ باستخدام سفن مأهولة؛ وعمليات البحث عن الأهداف تحت الماء ومسح مسارات خطوط الأنابيب باستخدام مركبات آلية تحت الماء/مركبات يتم التحكم فيها عن بُعد؛ واستخراج معلمات الأمواج لأنظمة العوامات وأنظمة التثبيت تحت السطحية. يُمكّن جهاز M5700 المستخدمين المحترفين من الحصول على بيانات الوضع والارتفاع التي تتوافق تمامًا مع معايير المسح ضمن ميزانية محدودة، مما يجعله الحل الأمثل لتحقيق التوازن بين الأداء والتكلفة في مشاريع المسح البحري.

في الاختبارات الشاملة التي أُجريت مؤخرًا في أعماق البحار على نوع معين من المركبات الآلية تحت الماء (AUV)، أظهر نظام الملاحة بالقصور الذاتي المتكامل M5000 المقاوم للضغط، والمثبت بالألياف الضوئية، والذي طورته شركة مايكرو ماجيك، أداءً ممتازًا، حيث مكّن منصة المركبة الآلية من إنجاز عمليات رسم خرائط طبوغرافية عالية الدقة، ومهام مراقبة مستمرة طويلة الأمد في مناطق المياه العميقة التي يصل عمقها إلى 100 متر. وبفضل دقة الملاحة الممتازة ومقاومة الضغط العالية، يوفر النظام دعمًا موثوقًا للملاحة لمعدات استكشاف أعماق البحار.في هذا الاختبار، طُلب من المركبة الآلية تحت الماء (AUV) إكمال عدة غطسات خلال 15 يوم عمل، بعمق تشغيل أقصى يتجاوز 600 متر. في ظل ظروف قاسية كارتفاع الضغط وانخفاض درجة الحرارة وانعدام إشارة الأقمار الصناعية، عمل نظام M5000 بثبات طوال العملية، دون أي انقطاع في البيانات أو تراجع في الدقة. صرّح خبير في تكنولوجيا المحيطات مشارك في المشروع قائلاً: "يتطلب استكشاف أعماق البحار دقة وموثوقية عاليتين لأنظمة الملاحة. يستطيع نظام M5000 الحفاظ على دقة اتجاه أفضل من 0.3 درجة × ثانية (L) ودقة قياس وضعية ثابتة في حدود 0.02 درجة حتى في مناطق المياه العميقة حيث تنقطع إشارات الأقمار الصناعية تمامًا، مما يوفر لنا دعمًا بالغ الأهمية للحصول على بيانات طبوغرافية موثوقة لقاع البحر."باعتباره نظام ملاحة مصممًا خصيصًا للبيئات البحرية العميقة، يتميز نظام M5000 بمقاومة فائقة للضغط. يعتمد هيكله على تصميم مقاوم للضغط، مما يحافظ على إحكام إغلاقه التام تحت ضغط ماء ثابت يبلغ 30 ميجا باسكال، أي ما يعادل تحمل ضغط عمق 3000 متر. خلال عملية الاختبار، خضع النظام لما يقارب مئة دورة صعود وهبوط سريعة، دون أن تتأثر سلامته الهيكلية أو أدائه الكهربائي. علاوة على ذلك، وضمن نطاق درجة حرارة التشغيل الفعلي، يُخفف النظام بفعالية من تأثير تغير درجة الحرارة على دقة المستشعر من خلال خوارزمية تعويض درجة الحرارة المدمجة.يُظهر نظام M5000 كفاءة هندسية فائقة في دمج البيانات وإخراجها. فهو يدمج جيروسكوبًا ثلاثي المحاور يعمل بالألياف الضوئية ومقياس تسارع مرن من الكوارتز، مما يُمكّن من دمج البيانات بشكل معمق مع مستشعرات متعددة مثل جهاز قياس سرعة دوبلر (DVL) ومستقبلات نظام تحديد المواقع العالمي (GNSS)، بتردد إخراج أقصى يبلغ 200 هرتز. حتى في حالة انقطاع بيانات DVL مؤقتًا، يستطيع النظام الحفاظ على استقرار الحسابات من خلال وضع الملاحة بالقصور الذاتي، مما يضمن عدم ضياع المركبة الآلية تحت الماء (AUV) في البيئات الهيدرولوجية المعقدة.قال مدير مشروع شركة مايكرو ماجيك: "إنّ جهاز M5000 ليس مجرد وحدة ملاحة، بل هو بمثابة "عيون" و"عجلة قيادة" المركبة الآلية تحت الماء في المياه العميقة. لقد قمنا بتحسين خوارزمية الترشيح ونموذج تعويض الأخطاء خصيصًا لتطبيقات أعماق البحار، مما يضمن دقة عالية وثباتًا حتى خلال العمليات طويلة الأمد. ويؤكد نجاح هذه التجربة خبرتنا الفنية وقدراتنا الهندسية في مجال الملاحة عالية الدقة في أعماق البحار."

 يكمن التحدي الأساسي في المسح البحري في تحديد موقع منصة المسح واتجاهها وحالتها الحركية بدقة في بيئات المحيطات المفتوحة حيث تفتقر إلى المراجع الخارجية الثابتة، مما يوفر مرجعًا مكانيًا ثابتًا لأجهزة الكشف مثل السونار. يمكن لحلول نظام تحديد المواقع العالمي (GPS) التقليدية المزودة ببوصلة جيروسكوبية أن تعمل في ظروف البحر الهادئة، ولكن عند مواجهة البحار الهائجة، يمكن لحركات التمايل والترنح والارتفاع أن تؤثر بشدة على دقة القياس، ناهيك عن وجودها في الأخاديد البحرية المعقدة أو المناطق ذات التداخل الكهرومغناطيسي، حيث يمكن أن تؤدي انقطاعات إشارة نظام تحديد المواقع العالمي (GPS) إلى توقف مهمة المسح بالكامل. صُمم نظام الملاحة بالقصور الذاتي M4000، الذي طورته شركة مايكرو ماجيك، خصيصًا لمعالجة هذه المشكلة الحرجة. يبدأ الأداء المتميز لنظام M4000 بنواته الصلبة المصنوعة من الألياف الضوئية. يدمج النظام داخليًا ثلاثة جيروسكوبات ألياف ضوئية عالية الدقة وثلاثة مقاييس تسارع مرنة من الكوارتز، مما يُشكل أساسًا مستقرًا وموثوقًا للاستشعار الذاتي، حيث يتميز الجيروسكوب بثبات انحراف صفري أفضل من 0.02 درجة/ساعة، وتكرارية انحراف مقياس التسارع الشهرية أقل من 200 ميكروغرام. يُمكّن هذا الأساس النظام من الحفاظ على دقة اتجاه تبلغ 0.3 درجة/ثانية ودقة وضع تبلغ 0.02 درجة خلال ساعة واحدة حتى في وضع القصور الذاتي البحت مع انقطاع إشارة القمر الصناعي، مما يوفر مرجعًا مستمرًا وغير منقطع للوضع لعمليات المسح ويضمن استمرارية جمع البيانات مكانيًا وزمانيًا.يكمن الإنجاز التكنولوجي الحقيقي في قدرة النظام الفائقة على دمج المعلومات من مصادر متعددة. فجهاز M4000 ليس مجرد مجموعة من أجهزة الاستشعار، بل هو نظام ملاحة متكامل ذكي يعتمد على تقنية القصور الذاتي للألياف الضوئية، ويرتبط ارتباطًا وثيقًا بنظام الملاحة عبر الأقمار الصناعية GNSS وعداد المسافة بتقنية دوبلر DVL. عندما تكون إشارة التوجيه عبر الأقمار الصناعية جيدة، يتكامل النظام بسلاسة مع نظام تحديد المواقع العالمي (GPS) المدمج أو المتصل خارجيًا (يدعم نظام تحديد المواقع التفاضلي وحتى RTK) لتصحيح أخطاء القصور الذاتي المتراكمة بفعالية، وتحسين دقة الاتجاه إلى 0.2 درجة ثانية، وتوفير معلومات دقيقة للغاية عن الموقع والسرعة في الوقت الفعلي. والأهم من ذلك، في مواجهة تحدي فقدان إشارة الملاحة عبر الأقمار الصناعية الناتج عن ظروف تحت الماء أو في المضائق البحرية أو في ظروف بحرية معقدة، يستطيع النظام دمج تقنية DVL بسلاسة، وكبح تباين أخطاء الملاحة باستمرار باستخدام معلومات سرعة القاع أو الماء، وضمان حلول ملاحة متواصلة ودقيقة أثناء المهام الحرجة. إن القدرة على التكيف بذكاء والتحول بسلاسة بين أوضاع "الملاحة عبر الأقمار الصناعية" و"القصور الذاتي البحت" تمنح سفن المسح أو المركبات تحت الماء حرية العمل في جميع الظروف الجوية والبحرية. استجابةً لمتطلبات الإدراك الدقيق للحركة الرأسية في المسح البحري، طوّر جهاز M4000 وظيفة قياس الرفع والارتفاع بدقة تصل إلى 5 سنتيمترات أو 5% من سعة الرفع والارتفاع. يستطيع الجهاز فصل حركة السفينة عن اضطرابات الأمواج بكفاءة، مما يوفر تعويضًا دقيقًا لحركة بيانات قياس العمق متعددة الحزم، ويُحسّن جودة نماذج تضاريس قاع البحر بشكل مباشر. في الوقت نفسه، يُراعي النظام سهولة الاستخدام واستقرار التطبيقات الهندسية. تتيح بطاقة التخزين المدمجة بسعة 32 جيجابايت تسجيل بيانات الملاحة كاملةً لفترات طويلة وقراءتها عن بُعد عبر الشبكة. كما تُمكّن واجهاته القابلة للتكوين المتعددة ومخارج النبضات المتزامنة متعددة القنوات من الاتصال بمرونة بمختلف أجهزة استشعار المسح، وضمان تزامن البيانات المكاني والزماني. تُسهّل واجهة تكوين IE المدمجة التحكم بالجهاز وربط المعلمات (مثل انحراف التركيب وتعويض ذراع الرافعة) بشكلٍ بديهي ومريح، مما يُقلل بشكل كبير من المتطلبات التقنية لتكامل النظام وصيانته. من المسح الشامل للتضاريس في مساحات بحرية شاسعة إلى التحقيقات الهندسية الدقيقة تحت الماء، ومن تحديد المواقع بدقة لسفن المسح السطحي إلى الملاحة الموثوقة للمركبات الآلية تحت الماء، يُصبح نظام الملاحة بالقصور الذاتي M4000، بفضل نواته عالية الأداء، واستراتيجيته المتكاملة للملاحة بتقنية الاندماج العميق، وتصميمه الهندسي المتقن، عاملاً أساسياً في تحسين جودة وكفاءة بيانات المسح البحري. فهو لا يُمثل فقط تطوراً في أدوات القياس الدقيقة، بل يُشير أيضاً إلى القدرة الفائقة على توفير حلول متكاملة عالية الموثوقية في جميع الأحوال الجوية في مجال الملاحة وتحديد المواقع البحرية المتطورة، مما يُرسي أساساً تقنياً متيناً لإدارة المحيطات وتوسيع نطاق استكشافها.

يواجه استكشاف أعماق البحار تحديات جسيمة، كالضغط العالي، والظلام الدامس، والبيئات الكهرومغناطيسية المعقدة، والعمليات طويلة الأمد. في معدات مثل الغواصات غير المأهولة في أعماق البحار ومنصات رسم الخرائط تحت الماء، تُعد أنظمة الملاحة بالقصور الذاتي (INS) عالية الدقة والموثوقية أساسية لضمان نجاح المهام، والتقنية الرئيسية لتحقيق عمليات تحت الماء مستقلة ودقيقة وطويلة الأمد. على سبيل المثال، أصبح نظام الملاحة بالقصور الذاتي M5000 المقاوم للضغط، والمثبت بواسطة جيروسكوب الألياف الضوئية (FOG) من إنتاج شركة مايكرو ماجيك، الحل الأمثل للملاحة في مركبات أعماق البحار (مثل المركبات الآلية تحت الماء/المركبات الموجهة عن بُعد) بفضل تصميمه المقاوم لضغط المياه العميقة، وقدرته على دمج بيانات الملاحة من مصادر متعددة، ومستشعراته عالية الدقة.استكشاف ورسم خرائط ذاتية القيادة طويلة المدى بواسطة مركبة آلية تحت الماء  تحتاج المركبات الآلية تحت الماء (AUVs) إلى إجراء ملاحة ذاتية لعدة ساعات أو حتى أيام في خنادق عميقة تصل إلى آلاف الأمتار، دون إشارات نظام تحديد المواقع العالمي (GPS) وفي تضاريس معقدة، وذلك لإجراء مسح واسع النطاق للتضاريس تحت الماء، أو مسوحات للموارد، أو رصد بيئي. يجب أن يتمتع النظام بالقدرة على تحقيق تحديد مواقع عالي الدقة على المدى الطويل، وإخراج بيانات مستقرة للوضع، ودمج معلومات سرعة جهاز قياس سرعة الدوران (DVL) بفعالية للحد من الأخطاء المتراكمة في الملاحة بالقصور الذاتي. يدمج نظام الملاحة بالقصور الذاتي M5000 نظام FOG فائق الدقة (0.01 درجة/ساعة) ومقياس تسارع عالي الدقة (0.02 متر/ثانية²)، مما يضمن دقة فائقة في تحديد الاتجاه والوضع أثناء الملاحة تحت الماء لفترات طويلة، ويوفر منصة مستقرة ومرجعًا جغرافيًا دقيقًا لأجهزة الاستشعار المستخدمة في المسح (السونار متعدد الحزم، والسونار الجانبي). في الوقت نفسه، يدمج نظام M5000 نظام الملاحة بالقصور الذاتي/مقياس سرعة الدوران (INS/DVL) بشكل كامل، مما يحسن دقة تحديد المواقع تحت الماء بشكل ملحوظ. يبلغ خطأ الاحتمالية الدائرية 0.8% من المدى، أي بعد الإبحار لمسافة 10 كيلومترات، لا يتجاوز خطأ تحديد الموقع 80 مترًا (CEP)، وهو أفضل بكثير من الملاحة بالقصور الذاتي وحدها. عند عمق 3000 متر ومقاومة ضغط 30 ميجا باسكال، يلبي النظام متطلبات العمق لمعظم عمليات المركبات الآلية تحت الماء في أعماق البحار دون الحاجة إلى حماية إضافية لخزان الضغط. وهو مزود ببطاقة SD سعة 32 جيجابايت يمكنها تسجيل بيانات القصور الذاتي الأصلية ونتائج حلول الملاحة لعملية الملاحة بأكملها، مما يسهل إعادة تشغيلها وتحليلها وتقييم دقتها وتحسين الخوارزميات بعد المهمة.مهام دقيقة للمركبات الموجهة عن بعد والحفاظ على الموقع تقوم المركبات الموجهة عن بعد (ROV) بعمليات دقيقة مثل نشر المعدات وجمع العينات والصيانة الهيكلية في قاع البحر، مما يتطلب دقة عالية للغاية في قياس الوضعية الآنية والاستقرار لضمان تحديد الموقع المكاني الدقيق لعمليات الذراع الروبوتية؛ وفي الوقت نفسه، من الضروري الاستجابة بسرعة لحركة السفينة الأم والحفاظ على تحليق مستقر.  يوفر جهاز M5000 مرجعًا مكانيًا دقيقًا في الوقت الحقيقي تقريبًا لمنصات المركبات الموجهة عن بعد والأذرع الروبوتية بدقة عالية جدًا في تحديد الوضع (≤0.02 درجة RMS)، وهو المفتاح لعمليات دقيقة ناجحة؛ دقة 5 سم أو 5% في قياس الحركة الرأسية (الارتفاع) الناتجة عن السفينة الأم أو تيار المحيط، بالإضافة إلى دقة عالية في تحديد الوضع، مما يساعد نظام التحكم في استقرار المركبة الموجهة عن بعد على تحقيق تحليق دقيق ومقاومة تداخل الحركة الرأسية.مراصد قاع البحر ومركبات الهبوط تحتاج منصات المراقبة أو المركبات الهابطة التي يتم نشرها على قاع البحر لفترة طويلة إلى مراقبة تغيرات وضعها الصغيرة (مثل النشاط الجيولوجي لقاع البحر، والميل الناتج عن تيارات المحيط)، أو توفير معلومات ملاحية دقيقة أثناء النشر/الاسترجاع. يتميز نظام الملاحة بالقصور الذاتي M5000 بدقة وثبات فائقين في تحديد الاتجاه، مما يُمكّنه من رصد التغيرات الطفيفة في اتجاه المنصة بدقة عالية، وتوفير بيانات مهمة للمراقبة الجيوفيزيائية أو البيئية. في الوقت نفسه، يتمتع نظام M5000، بفضل خوارزمية مقاومة التداخل الكهرومغناطيسي المطورة ذاتيًا، بقدرة عالية على مقاومة التداخل، وهو أمر بالغ الأهمية في المناطق الحرارية المائية في أعماق البحار أو المنصات كثيفة المعدات حيث قد توجد مجالات مغناطيسية قوية. كما يحتوي النظام على مستقبل GNSS مدمج، يُتيح الحصول بسرعة على معلومات دقيقة عن الموقع قبل النشر (على سطح الماء) أو بعد الاستعادة، ويوفر الدعم للمحاذاة الديناميكية.مؤشرات أداء M5000 المعلمة M5000 دقة العنوانمزيج القصور الذاتي/القمر الصناعي: ≤ 0.2° * ثانية (L) (RMS)القصور الذاتي الخالص: ≤ 0.3 درجة * ثانية (L) (RMS)دقة الموقف≤0.02°(RMS)دقة تحديد المواقع≤0.8%D（CEP，INS/DVL组合)دقة عالية5 سم أو 5% ارتفاع (خذ القيمة القصوى)）دقة السرعة الزاوية0.01 درجة/ثانيةنطاق السرعة الزاوية±500 درجة/ثانيةدقة التسارع0.02 م/ث²نطاق التسارع±15 غراموقت المحاذاة≤5 دقائق（المحاذاة الذاتية）وضع الملاحةمزيج القصور الذاتي/القمر الصناعي، القصور الذاتي البحتدرجة حرارة التشغيل-40℃～+60℃درجة الحمايةمقاومة ضغط تصل إلى 30 ميجا باسكال (3000 متر تحت الماء) خاتمة يوفر نظام الملاحة بالقصور الذاتي M5000 FOG، بفضل قدرته على مقاومة ضغط أعماق البحار، ودقته العالية واستقراره بفضل تقنية FOG، وأدائه المتكامل في الملاحة INS/DVL المُحسّن للعمق، وتصميمه المدمج والمتين، ووظائفه المتعددة لتطبيقات أعماق البحار، دعمًا قويًا للملاحة وتحديد المواقع والوضع المرجعي لسيناريوهات التطبيقات الرئيسية مثل الاستكشاف الذاتي للغواصات الآلية تحت الماء (AUV)، والعمليات الدقيقة للغواصات الموجهة عن بُعد (ROV)، ومنصات المراقبة تحت الماء. فهو ليس مجرد "عيون" الغواصة لإدراك حالتها وموقعها في بيئة مظلمة وعالية الضغط، بل هو أيضًا "مركز التحكم" لضمان بيانات كشف دقيقة وموثوقة وتنفيذ المهام التشغيلية بنجاح.
