NF3000G

NF1000 MEMS بالقصور الذاتي مكتشف الشمال هو حل للعثور على الشمال يتكون من جيروسكوب MEMS عالي الأداء ومقياس تسارع MEMS، والذي يمكنه قياس زاوية ميل حفرة البئر وزاوية وجه الأداة بشكل مباشر. يعد جيروسكوب MEMS ثلاثي المحاور حساسًا للحركة الزاوية للحامل، كما أن مقياس تسارع MEMS ثلاثي المحاور حساس للتسارع الخطي للحامل. تعوض الوحدة داخليًا موضع الصفر، وعامل المقياس، والخطأ غير المتعامد، والمصطلحات المتعلقة بالتسارع لجميع معلمات درجة الحرارة، والتي يمكن أن تحافظ على دقة قياس عالية لفترة طويلة.

تعتمد سلسلة NF2000 على حلقة مغلقة جيروسكوب الألياف الضوئية باعتبارها المكون الأساسي، وتتكون من وحدة قياس القصور الذاتي، ووحدة معالجة الإشارات الرقمية، وآلية ميكانيكية. ويمكنه توفير زاوية السمت بين الناقل والشمال الحقيقي في نفس الوقت، بالإضافة إلى موقف الحركة والسرعة ومعلومات موقع الحامل. التطبيقات الرئيسية: تعدين الفحم، والتنقيب عن النفط، وبناء الأنفاق، والجيوديسيا. يتم استخدامه أيضًا للمحاذاة الأولية الثابتة والتحكم في اتجاه إطلاق الصواريخ واستهداف الأسلحة والرادار والهوائيات والمركبات والأشياء الأخرى.

تعتمد سلسلة NF3000 على الدقة العالية جيروسكوب الألياف الضوئية ومقياس تسارع الكوارتز كمكونات أساسية، وتتكون بشكل رئيسي من وحدة قياس القصور الذاتيووحدة الحصول على البيانات ومعالجتها وآلية الفهرسة الدقيقة ووحدة عرض التحكم. في الوقت نفسه، وفقًا لخصائص الاستخدام، يمكن إضافة جهاز استقبال GPS/GNSS/BD ومستشعر عداد المسافات ومقياس الارتفاع ومستشعر النجوم ومكونات أخرى لتوفير زاوية السمت بين الموجة الحاملة والشمال الحقيقي، بالإضافة إلى موقف الحركة. معلومات السرعة وموقع الناقل.

 سلسلة NF7000-A هي مكتشف الشمال والذي يستخدم للتوجيه المحمول على متن السفينة ولا يوجد مدخلات مرجعية خارجية، مما يجعل البيئة معقدة للغاية. القمر الصناعي (GPS أو Beidou) مكتشف الشمال غير مناسب لهذه الحالة. وتتطلب الملاحة المحمولة على متن السفن ملاحة دقيقة في الفضاء ثلاثي الأبعاد. عند الإبحار في البحر، تتأثر السفينة بعوامل مختلفة مثل الرياح والأمواج وتيارات المحيط، وتواجه حركات متعددة الأبعاد بما في ذلك التدحرج والميل والانعراج، مما يؤدي إلى تأرجح كبير وحركة زاويّة للبدن.

The NF2000 consists of fiber optic gyroscope, accelerometer, mechanical indexing platform, indexing motor, positioning locking motor and mechanism, base, outer cover, control calculation board, LED display screen, power supply, power communication interface, panel buttons, supporting connectors and cables, etc. The product is mainly used for azimuth reference measurement of ground equipment.

NF3700 is used to measure the relative angular velocity, linear acceleration signal and velocity of the carrier in inertial space, as well as the signal of height, position and attitude. This manual is applicable to the daily use and maintenance of NF3700 attitude instrument.

The north finder NF1700 is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., the true north direction).

The NF1500 north finder integrates a high-performance fiber optic gyroscope, MEMS gyroscope, and accelerometer. After precise factory calibration, it features high accuracy, light weight, stability, and reliability, making it suitable for portable attitude measurement, construction machinery, and other fields.

The NF7700 north finder is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., true north direction).

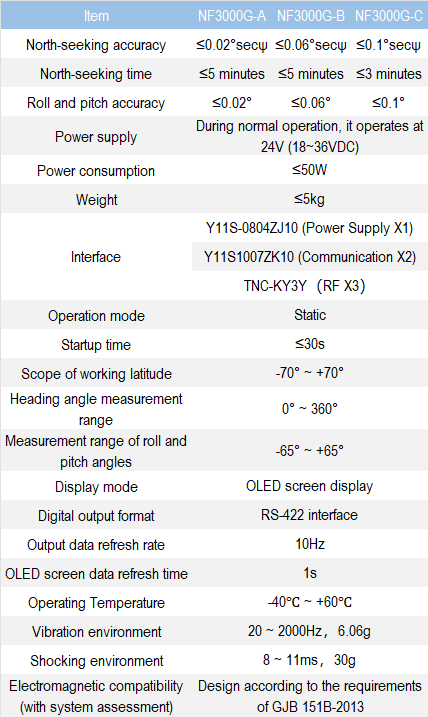

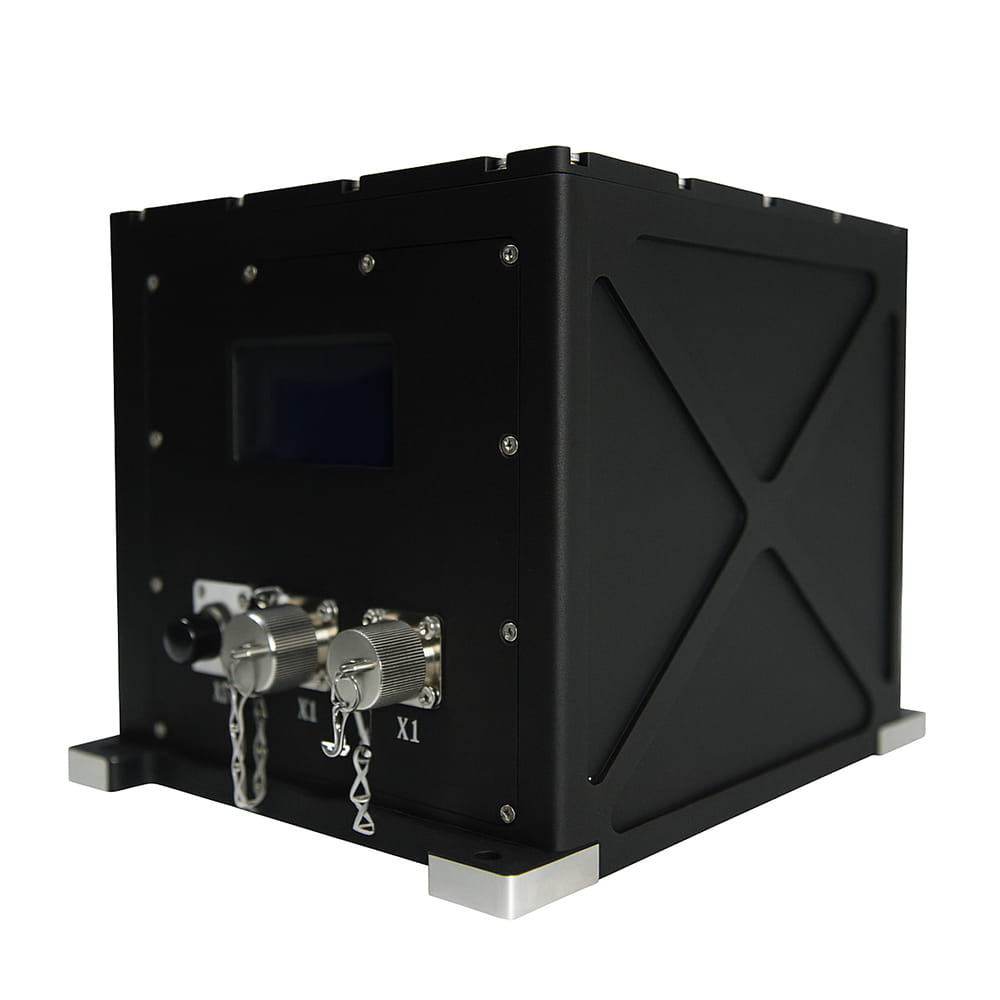

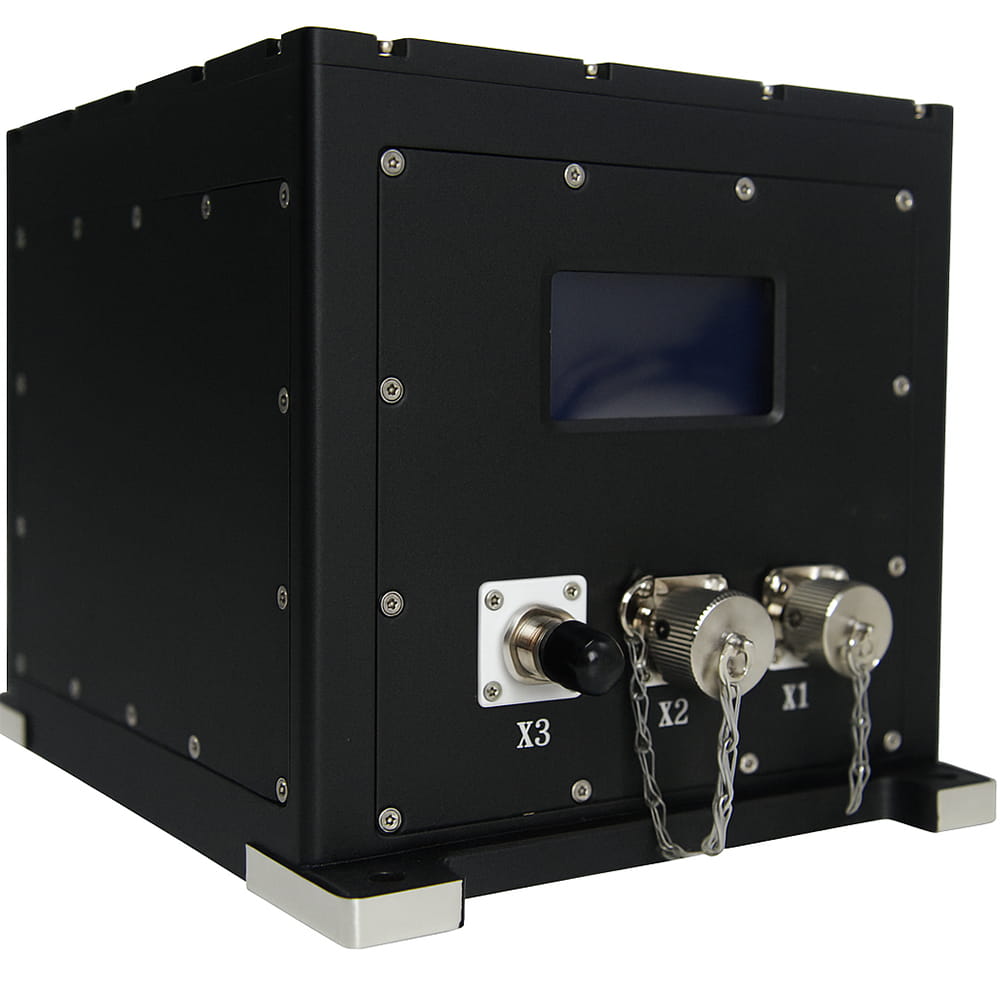

The NF3000G North Seeker is used for azimuth reference measurement of ground equipment. This manual is applicable to the daily use and maintenance of the NF3000G.
