1. مبدأ الاتصال RS422:(1) وضع تشغيل RS422: يدعم RS422 وضع الاتصال ثنائي الاتجاه الكامل، أي أنه يمكن إرسال البيانات في نفس الاتجاه في نفس الوقت، أي يتم استخدام زوجين من الخطوط التفاضلية للإرسال والاستقبال على التوالي، مما يحسن كفاءة ومرونة الاتصال.(2) مستوى الإشارة: يستخدم بروتوكول RS422 إشارة تفاضلي...

إذا تم التواصل بين وحدة الاستشعار ونظام المستخدم باستخدام بروتوكولات UART أو SPI أو IO، فإن مستوى جهد واجهة وحدة الاستشعار يكون عادةً 3.3 فولت، وكذلك مستوى جهد نظام المستخدم. في هذه الحالة، يكون الاتصال المباشر ممكنًا في أغلب الأحيان. مع ذلك، إذا كان مستوى جهد واجهة نظام المستخدم 1.8 فولت أو 5 فولت،...

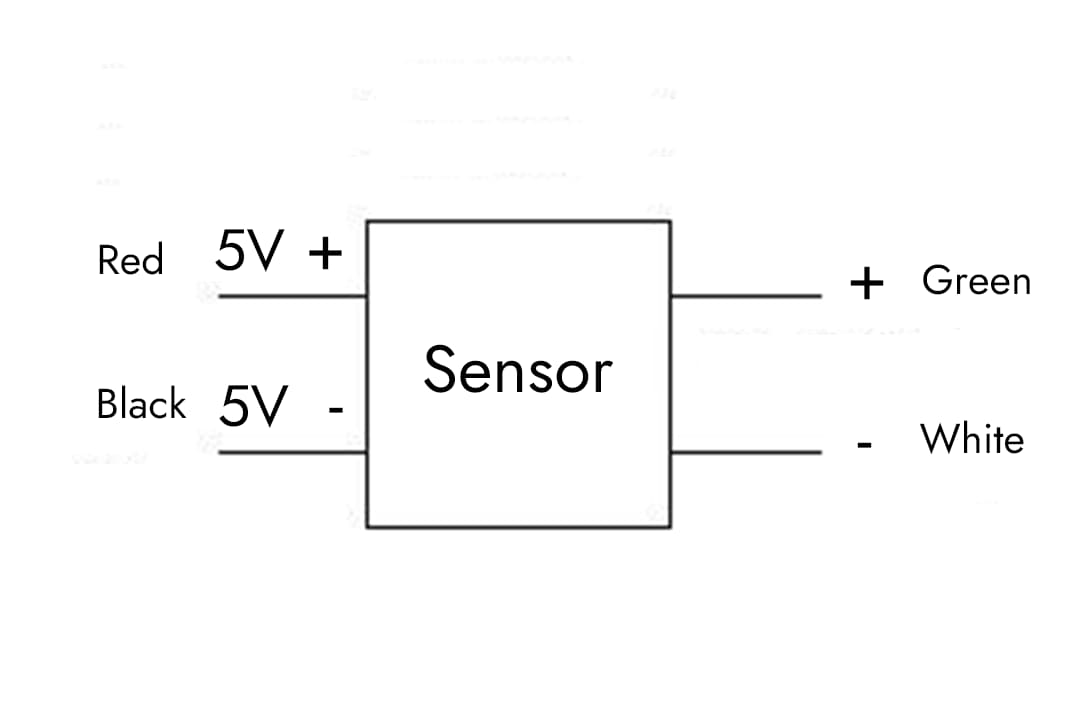

يُخرج مستشعر الجهد عادةً نطاق جهد يتراوح بين 0-5 فولت أو 0-10 فولت. إذا اخترنا عدم استخدام شريحة تحويل تناظري رقمي خارجية لاعتبارات التكلفة، واستبدلناها بأخذ عينات من وحدة التحويل التناظري الرقمي داخل شريحة المتحكم الدقيق، ولكن نظرًا لأن نطاق جهد وحدة التحويل التناظري الرقمي في STM32 هو 0-3.3 فولت،...

1. مبدأ عمل وأنواع مستشعرات التسارعمستشعر التسارع هو نوع شائع من المستشعرات التي تقيس تسارع الأجسام وزاوية ميلها، ويُستخدم على نطاق واسع في الصناعات والرعاية الصحية والرياضة وغيرها من المجالات. يتكون مستشعر التسارع عادةً من عناصر استشعار ودوائر معالجة الإشارات ودوائر الربط، ويمكنه استشعار تسارع الجس...

السبب الرئيسي لاختيار مصادر طاقة مزدوجة لأجهزة الاستشعار هو تلبية متطلبات سلامة الإشارة، وظروف تشغيل الدائرة، ودقة القياس. ويشمل ذلك الجوانب التالية:1. معالجة الإشارات ثنائية الاتجاه (إشارات التيار المتردد)تُخرج بعض الحساسات (مثل حساسات الاهتزاز والصوت والتسارع) إشارات ثنائية الاتجاه، أي أنها تتذبذب...

وفقًا لتصميم الدائرة ثنائية الأسلاك، يتم تعديل تيار الطاقة بواسطة المستشعر ثم يعود إلى دائرة استقبال الإشارة. إذا لم يخضع خرج الطاقة لأي معالجة، فبمجرد حدوث قصر في دائرة المستشعر أو سوء استخدام من قِبل المستخدم النهائي مما يؤدي إلى قصر الدائرة، فمن المرجح جدًا أن تتلف الطاقة أو تتسبب في تلف دائرة اس...

لتجنب قيام مستخدم وحدة التزويد بالطاقة بتوصيل سلك الطاقة المدخل بشكل خاطئ عن طريق الخطأ، مما قد يؤدي إلى احتراقها، يُشترط عادةً وجود دائرة حماية من عكس القطبية عند مدخل وحدة التزويد بالطاقة. وفي الوقت نفسه، ولضمان بقاء جهد الدخل ضمن النطاق الآمن، يجب حماية جهد الدخل من قطع التيار عند زيادة الجهد.الد...

لتجنب قيام مستخدم وحدة التزويد بالطاقة بتوصيل سلك الطاقة المدخل بشكل خاطئ عن طريق الخطأ، مما قد يؤدي إلى احتراقها، يُشترط عادةً وجود دائرة حماية من عكس القطبية عند مدخل وحدة التزويد بالطاقة. وفي الوقت نفسه، ولضمان بقاء جهد الدخل ضمن النطاق الآمن، يجب حماية جهد الدخل من قطع التيار عند زيادة الجهد.الد...

نسبة رفض مصدر الطاقة (PSRR) هي نسبة جهد التموج المدخل إلى جهد التموج المخرج، بوحدة الديسيبل (dB)، وصيغتها هي:تكمن أهمية نسبة رفض مصدر الطاقة (PSRR) في تحديد مدى انتقال تغيرات الطاقة الداخلة إلى الطاقة الخارجة. على سبيل المثال، إذا كانت نسبة رفض مصدر الطاقة لدائرة معينة 60 ديسيبل، فإن كل تغير بمقدار...

يشير تنظيم الحمل إلى تغير جهد الخرج عند تعديل تيار الحمل من قيمة دنيا إلى قيمة قصوى مع ثبات جهد الدخل، أي قدرة منظم الجهد الخطي المنخفض (LDO) على الحفاظ على جهد خرج مستقر عند تغير تيار الحمل بشكل مطرد. وهو مؤشر حالة مستقرة. يُعبر عن مؤشر تنظيم الحمل عادةً بوحدة ملي فولت (mV) في مواصفات منظم الجهد ال...

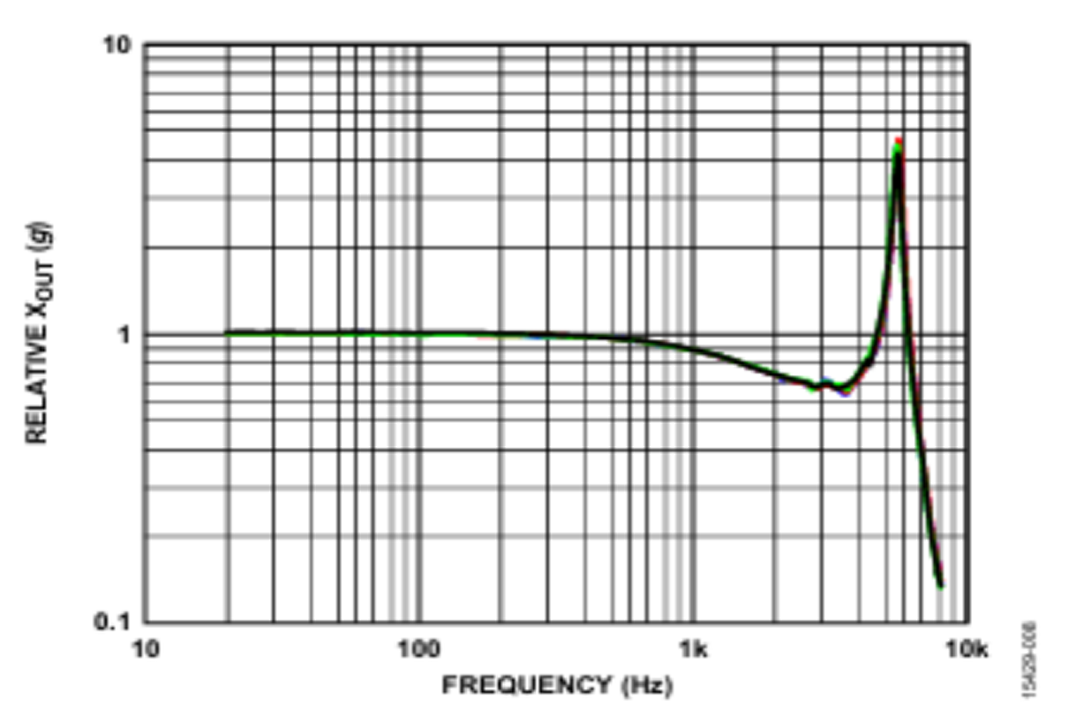

يُعد تردد الرنين لشريحة مقياس التسارع مؤشر أداء مهمًا للغاية، وهو مرتبط بنطاق تردد التشغيل الخاص بالمستشعر.1. تعريف التردد الرنينييُعدّ مستشعر التسارع نفسه بنيةً ميكانيكية، لذا فهو يمتلك ترددًا طبيعيًا. وكما هو موضح في منحنى السعة والتردد في الشكل 1، عندما يقترب تردد الاهتزاز الخارجي من تردد الرنين،...

تُنظّم منظمات الجهد الخطي المنخفض (LDOs) جهد خرجها لضمان استقرار التشغيل في ظل متطلبات تيار الحمل المتغيرة. مع ذلك، عندما يتجاوز تيار الحمل النطاق المصمم له، كما في حالة قصر الدائرة أو الحمل الزائد، قد يتسبب التيار الزائد في ارتفاع درجة حرارة الشريحة أو حتى تلفها. ولمعالجة هذه المشكلة، ظهرت آليات حم...
