التطبيقات

لضمان جودة توجيه الإشارات ومنع التداخل أثناء تصميم لوحة الدوائر المطبوعة، نحافظ على مسافة بين مسارات الإشارة تساوي ثلاثة أضعاف عرض الخط. كما هو موضح في الشكل 1، تشير هذه المسافة إلى المسافة بين مراكز المسارات. ولأن عرض الخط يُعبر عنه باللغة الإنجليزية بكلمة "width"، يُشار إلى هذه القاعدة غالبًا بمبدأ 3W. عندما تكون المسافة بين مراكز المسارات ثلاثة أضعاف عرض الخط على الأقل، يُضمن خلو 70% من المجالات الكهربائية بين الخطوط من التداخل. أما إذا كان المطلوب خلو 98% من المجالات الكهربائية بين الخطوط من التداخل، فيمكن استخدام قاعدة 10W.مبدأ 3W هو مبدأ تصميم لوحات الدوائر المطبوعة (PCB) يمكن للمصممين اتباعه دون الحاجة إلى تقنيات تصميم إضافية. مع ذلك، يستهلك هذا النهج مساحة كبيرة وقد يُصعّب عملية التوجيه. تتمثل نقطة البداية الأساسية لمبدأ 3W في تقليل التداخل بين المسارات. يمكن التعبير عن هذا المبدأ كما يلي: يجب أن تكون المسافة بين المسارات (المسافة بين مراكز المسارات) ثلاثة أضعاف عرض المسار الواحد. أو بدلاً من ذلك، يجب أن تكون المسافة بين مسارين أكبر من ضعف عرض المسار الواحد. على سبيل المثال، إذا كان عرض خط الساعة 6 مل، فلا يمكن توجيه المسارات الأخرى إلا على بُعد 2 × 6 مل من هذا المسار، أو يجب أن تكون المسافة بين حواف المسارات أكبر من 12 مل. يُمكن تطبيق مبدأ 3W بسهولة في تصميم لوحات الدوائر المطبوعة من خلال ضمان أن تكون المسافة بين مراكز المسارات ثلاثة أضعاف عرض المسار. على سبيل المثال، إذا كان عرض المسار 6 مل، فيمكن في برنامج Allegro ضبط قاعدة المسافة بين الخطوط على 12 مل لتحقيق مبدأ 3W. يتم حساب المسافة في البرنامج بناءً على المسافة من الحافة إلى الحافة، كما هو موضح في الشكل 2.

 يركز استخدام وحدات قياس القصور الذاتي بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS IMU) في المجال الصناعي بشكل أساسي على التحكم عالي الدقة في الحركة، ومراقبة المعدات، والإنتاج الآلي. ويتطلب اختيار وحدة قياس القصور الذاتي المناسبة بتقنية MEMS في التطبيقات الصناعية دراسة شاملة للدقة، والقدرة على التكيف مع البيئة، وتوافق الواجهات، والفعالية من حيث التكلفة.يركز استخدام وحدة القياس بالقصور الذاتي MEMS IMU في مجال الروبوتات الصناعية والأتمتة بشكل أساسي على التغذية الراجعة والتحكم في وضعية الروبوت، وتوجيه المركبات الموجهة آليًا (AGV/AMR)، ومراقبة الاهتزازات وتشخيصها. في مجال التغذية الراجعة والتحكم في الوضعية، توفر وحدة MEMS IMU معلومات آنية عن الوضعية (الميل، والدوران، والانعراج) والسرعة الزاوية لمفاصل الروبوت، أو أدواته الطرفية، أو المنصات المتحركة، مما يحقق تحكمًا دقيقًا في الحركة، وتخطيطًا دقيقًا للمسار، ومنعًا للاصطدام. أما في مجال توجيه المركبات الموجهة آليًا (AGV/AMR)، فتُدمج وحدة MEMS IMU مع مستشعرات سرعة العجلات، وتقنية LiDAR، والمستشعرات البصرية لتوفير وظيفة الملاحة التقديرية. فعند فقدان المرجع الخارجي مؤقتًا، تستطيع وحدة IMU الحفاظ على تحديد الموقع والاتجاه على المدى القصير، مما يُحسّن من متانة واستمرارية الملاحة. وفي مجال مراقبة الاهتزازات وتشخيصها، تُثبّت وحدة MEMS IMU على مفاصل الروبوت، أو الهياكل الرئيسية، أو المحركات لمراقبة طيف الاهتزاز وسعته أثناء التشغيل، وذلك لأغراض الصيانة التنبؤية، والكشف المبكر عن الأعطال مثل تآكل المحامل، وعدم التوازن، وعدم المحاذاة.تركز متطلبات وحدات القياس بالقصور الذاتي الكهروميكانيكية الدقيقة (MEMS IMU) في مجال الروبوتات الصناعية والأتمتة بشكل أساسي على الجوانب التالية:1. متطلبات مؤشرات الأداء الثابتة (عالية الدقة)يُعدّ استقرار الانحياز الصفري أهم مؤشر للأداء الثابت، وانخفاضه يعني أن دقة تقدير الوضعية (الميل، والدوران، والانعراج) على المدى الطويل أمر بالغ الأهمية. عندما تعمل الروبوتات لفترات طويلة أو عندما تتنقل المركبات الموجهة آليًا بدقة، يُعدّ انخفاض انحراف الانحياز الصفري أساسيًا لضمان دقة الوضعية. يتطلب استقرار الانحياز الصفري للجيروسكوبات عادةً

تيار البدء هو تيار عابر وعالي الارتفاع يتولد عند تشغيل مصدر الطاقة أو الجهاز. في مصادر الطاقة والأنظمة الإلكترونية، يُعد تيار البدء غير مرغوب فيه لأنه قد يُسبب إجهادًا زائدًا للجهاز وتلفه.تستخدم دوائر إمداد الطاقة من نوع Buck دائرة بدء تشغيل تدريجي للتحكم في معدل ارتفاع التيار أثناء بدء تشغيل النظام، مما يوفر الطاقة تدريجيًا للحمل ويقلل من تأثير تيار البدء المفاجئ على النظام. تتحقق وظيفة بدء التشغيل التدريجي في إمداد الطاقة من نوع Buck عن طريق ضبط مكثف بدء التشغيل التدريجي. يعمل هذا المكثف على كبح تيار البدء المفاجئ بشكل فعال، مما يمنع تيار شحن مكثف الخرج من تجاوز حد تيار إمداد الطاقة أثناء بدء التشغيل. يقلل هذا من ارتفاع التيار المفاجئ في دائرة التبديل نفسها والأحمال المتصلة بها، ويقلل من انخفاضات جهد الدخل. علاوة على ذلك، يضمن ضبط وقت بدء التشغيل التدريجي بشكل صحيح ارتفاعًا سلسًا لجهد الخرج، مما يمنع حدوث أي تقلبات..لنأخذ شريحة TPS54561DPRT من شركة TI كمثال. يظهر مخططها الوظيفي الداخلي في الشكل 1. تُنفذ شريحة TPS54561DPRT خاصية البدء التدريجي عن طريق توصيل مكثف خارجي بدبوس SS/TR. تُعبّر العلاقة بين الفولت والأمبير للمكثف عن نفسها بالمعادلة I = C * dV / dt. وهذا يُبيّن أنه كلما زادت سعة المكثف، ارتفع الجهد، وكلما قصر زمن الشحن، زاد تيار الشحن. بعبارة أخرى، بالنسبة لسعة مُحددة، تتناسب قيمة تيار شحن المكثف طرديًا مع معدل تغير الجهد. يُطبّق جهاز تزويد الطاقة ذو التبديل الخافض النموذجي زمن بدء تشغيل ناعم قابل للضبط عن طريق توصيل مكثف بدء تشغيل ناعم خارجي (CSS) بدبوس بدء التشغيل الناعم (SS). يقوم مصدر تيار الشحن الداخلي لبدء التشغيل الناعم (ISS) بشحن مكثف بدء التشغيل الناعم (CSS) ثم يقارنه بالجهد المرجعي (VREF) لتحديد نهاية عملية بدء التشغيل الناعم. وفقًا لمعادلة شحن المكثف (I = C*ΔV/ΔT)، فإن الزمن (TSS) اللازم لشحن جهد مكثف بدء التشغيل الناعم من الصفر إلى (VREF) هو:TSS_SET = CSS * VREF/ISS (المعادلة 1)في دائرة محول خافض للجهد، بافتراض أن جهد الخرج المطلوب هو VOUT، وسعة مكثف الخرج هي COUT، وتيار بدء الشحن لمكثف الخرج هو IINRUSH، فإن الزمن اللازم لارتفاع جهد مكثف الخرج (أي جهد الخرج) من الصفر إلى جهد الخرج المطلوب هو TSS_OUT. باستخدام معادلة شحن المكثف، نحصل على:TSS_OUT = COUT * VOUT/IINRUSH (المعادلة 2)يشترط لبدء تشغيل مصدر طاقة تبديلي أن يرتفع جهد مكثف بدء التشغيل التدريجي من الصفر إلى الجهد المرجعي (VREF) خلال فترة بدء التشغيل التدريجي (TSS_SET)، وأن يرتفع جهد مكثف الخرج من الصفر إلى القيمة المحددة (VOUT) خلال نفس الفترة الزمنية. وبالتالي، نحصل على:TSS_SET = TSS_OUT (المعادلة 3)الصيغة النهائية لحساب مكثف بدء التشغيل التدريجي هي: (المعادلة 4)عند بدء تشغيل محول التبديل، يُشار عادةً إلى التيار الذي يشحن مكثف الخرج بتيار البدء، IINRUSH. ويتراوح هذا التيار عادةً بين 5% و10% من تيار الحمل الأقصى لمحول التبديل، IOUT,MAX. إذا كان تيار البدء، IINRUSH، يساوي 5% من تيار الخرج الأقصى لمصدر طاقة التبديل، IOUT,MAX، فإن IINRUSH = 5% × IOUT. وبالتعويض عن IINRUSH = 5% × IOUTMAX في المعادلة 4، نحصل على التعبير التالي لمكثف بدء التشغيل التدريجي، CSS: (المعادلة 5) على سبيل المثال، باستخدام شريحة TPS54561DPRT، تكون بيانات الحساب الفعلية كما يلي:المتطلبات: VOUT = 5.0 فولت، COUT = 3 * 47 ميكروفاراد = 141 ميكروفاراد، IOUT,MAX = 5.0 أمبيرالمعلمات: ISS = 1.7 ميكرو أمبير، VREF = 0.8 فولت، IINRUSH = 5% * 5.0 أمبير = 0.25 أمبيرنتائج الحساب:يُستخدم مكثف قياسي سعته قريبة من 10 نانوفاراد. وهذا هو السبب في أن قيمة C13 تساوي 0.01 ميكروفاراد في الشكل أدناه.يُعدّ ضبط مكثفات بدء التشغيل التدريجي خطوةً أساسيةً في كبح تيار البدء وضمان استقرار النظام. باختيار سعة المكثف المناسبة، يمكنك حماية المكونات مع تلبية متطلبات بدء التشغيل في مختلف السيناريوهات.

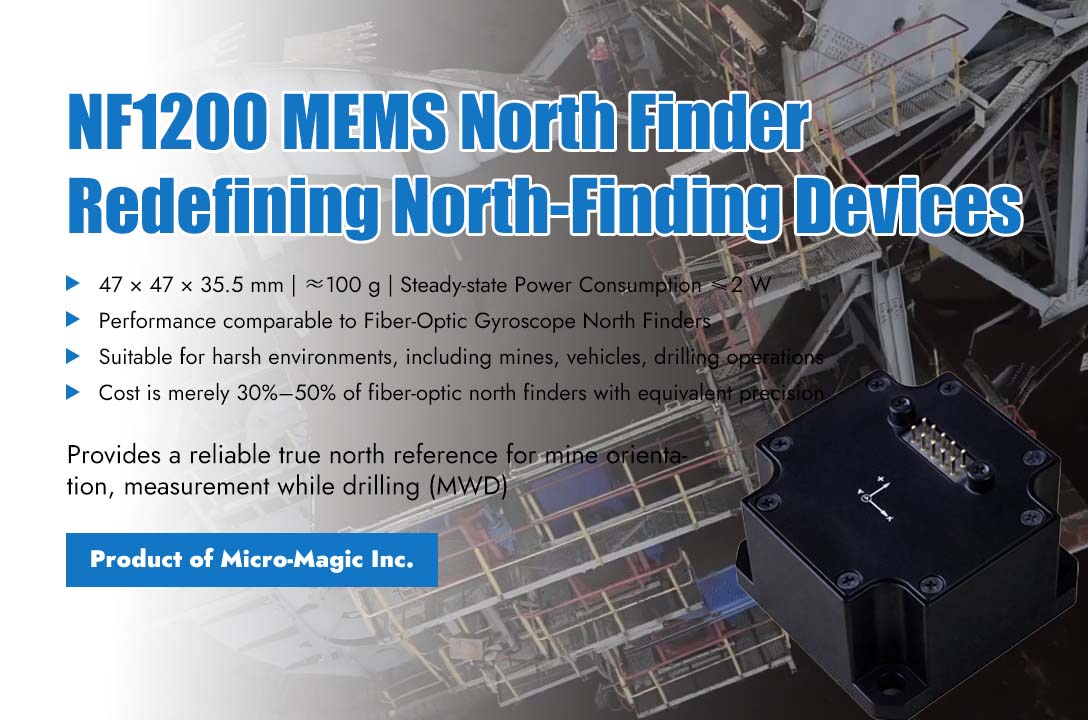

 جهاز تحديد الشمال FOG هو أداة دقيقة تستخدم تأثير ساغناك في الجيروسكوبات الليفية البصرية لتحديد اتجاه الشمال الحقيقي (اتجاه القطب الشمالي الجغرافي) بدقة وبشكل مستقل. لا يعتمد هذا الجهاز على مراجع خارجية مثل نظام تحديد المواقع العالمي (GPS) أو الرصد الفلكي أو نقاط مرجعية معروفة، كما أنه لا يتأثر بتداخل المجال المغناطيسي الأرضي، وهذه هي ميزته الأساسية. الاستخدام الأساسي (1) المحاذاة الأولية وتحديد مرجع السمت: هذه هي الوظيفة الأهم. توفر هذه الوظيفة مرجع التوجيه الأولي (اتجاه الشمال الحقيقي) لمختلف المنصات أو الأنظمة التي تتطلب معرفة اتجاهها المطلق.(2) الحفاظ على التوجيه والملاحة الذاتية: بعد معرفة الموقع والاتجاه الأوليين، بالإضافة إلى أجهزة الاستشعار مثل مقاييس التسارع، يمكن إجراء الملاحة بالقصور الذاتي عالية الدقة على المدى القصير، خاصة في البيئات التي لا تتوفر فيها خدمة نظام تحديد المواقع العالمي (GPS). سيناريوهات التطبيق الرئيسية (1) المجال العسكري (التطبيقات الأساسية): ● توجيه وتحديد أهداف أنظمة الأسلحة: يوفر نظام FOG North Finder تحديدًا سريعًا وسريًا للشمال بشكل مستقل للمدفعية وقاذفات الصواريخ ومركبات إطلاق الصواريخ، مما يُحدد اتجاهات إطلاق نار دقيقة، ويقلل بشكل كبير من زمن الاستجابة، ويُحسّن دقة الضربات. كما يوفر معايير سمت عالية الدقة للمدافع الرئيسية وأنظمة التحكم في إطلاق النار للدبابات والمركبات المدرعة. ويوفر أيضًا تحديدًا سريعًا لأهداف أنظمة الصواريخ الساحلية/البحرية.● توجيه المنصة واستقرارها: يوفر نظام تحديد الاتجاه الشمالي FOG مرجعًا دقيقًا للسمت لتوجيه شعاع الرادار لأنظمة الرادار (الأرضية، والمركبات، والسفن)، مما يضمن دقة اكتشاف الأهداف وتتبعها. كما يوفر مرجعًا اتجاهيًا لتوجيه أجهزة الأشعة تحت الحمراء والليزر وغيرها من المعدات الكهروضوئية في نظام الاستطلاع/التصويب الكهروضوئي. ويوفر أيضًا محاذاة سريعة لهوائيات الاتصالات الاتجاهية الكبيرة.● المحاذاة الأولية للمركبات/السفن: يحدد نظام تحديد الاتجاه الشمالي (FOG North Finder) بسرعة مرجع اتجاه السير للمركبات المدرعة والمدفعية ذاتية الدفع عند تفعيله. كما يوفر مدخلات توجيه أولية دقيقة لأنظمة الملاحة بالقصور الذاتي عند مغادرة الغواصات أو السفن السطحية أو طفوها أو عند الحاجة إلى إعادة المعايرة.(2) المجال المدني: ● الاستكشاف الجيولوجي للبترول: أثناء عمليات الحفر، يُركّب جهاز تحديد اتجاه الشمال (FOG North Finder) بالقرب من رأس الحفر لقياس زاوية السمت (بالإضافة إلى زاوية الميل) للبئر في الوقت الفعلي وبدقة عالية. تُعدّ هذه التقنية أساسية للحفر الموجه والحفر الأفقي، مما يُحسّن بشكل كبير كفاءة الحفر واستخراج النفط والغاز. ويُعتبر هذا تطبيقًا بالغ الأهمية في المجال المدني.● المسح الجيوديسي والمسح الهندسي الدقيق: في المناطق التي تفتقر إلى إشارات نظام تحديد المواقع العالمي (GPS) أو التي تعاني من تباين في الإشارات (مثل الأنفاق، والوديان، والشوارع الحضرية الضيقة، والأماكن المغلقة)، يوفر جهاز FOG North Finder معايير سمتية عالية الدقة لأجهزة القياس مثل المحطات الشاملة وأجهزة تتبع الليزر. كما يوفر الجهاز وظائف تحديد الاتجاه لأنظمة مراقبة التشوه في المشاريع واسعة النطاق كالجسور والسدود والمباني الشاهقة. بالإضافة إلى ذلك، يمكن لجهاز FOG North Finder إنشاء شبكة تحكم في القياس مستقلة عن نظام تحديد المواقع العالمي (GPS). ● في مجال الطيران والفضاء: يوفر نظام تحديد الاتجاه الشمالي FOG، في عملية التوجيه والملاحة الأولية للطائرات المسيّرة الكبيرة، اتجاه إقلاع مرجعيًا سريعًا وتلقائيًا، ويساعد في الملاحة في حال تعطل نظام تحديد المواقع العالمي (GPS). كما يوفر النظام وظائف توجيهية لاختبارات وصيانة الطائرات على الأرض، وخاصة المروحيات. ويمكنه أيضًا مساعدة هوائيات الأقمار الصناعية الكبيرة في التوجيه السريع والدقيق.لماذا يتمتع جهاز تحديد اتجاه الشمال FOG بمزايا في هذه السيناريوهات؟ ● استقلالية قوية: مستقل تمامًا عن الإشارات الخارجية (نظام تحديد المواقع العالمي، المغناطيسية الأرضية)، ويمكنه العمل في أي مكان وفي أي وقت.● قدرة قوية على مقاومة التداخل: لا تتأثر بالتداخل الكهرومغناطيسي أو البيئات المعدنية (مقارنة بالبوصلات المغناطيسية)، قادرة على العمل بشكل طبيعي في البيئات الكهرومغناطيسية المعقدة وبالقرب من الهياكل الفولاذية.● بدء تشغيل سريع: يمكنه عادةً إكمال البحث عن الشمال في غضون ثوانٍ إلى دقائق، وهو أسرع بكثير من أجهزة قياس الزوايا التقليدية أو الملاحظات الفلكية.● دقة عالية: يمكن لأجهزة تحديد الشمال الحديثة عالية الدقة التي تعمل بالألياف البصرية تحقيق دقة تحديد الشمال على مستوى الثواني القوسية أو حتى أقل من الثواني القوسية.● موثوقية عالية وعمر طويل: تصميم الحالة الصلبة بالكامل، لا توجد أجزاء متحركة (مقارنة بالجيروسكوبات الميكانيكية)، مقاومة للصدمات والاهتزازات، متطلبات صيانة منخفضة.● قدرة جيدة على التكيف مع البيئة: القدرة على العمل في نطاق واسع من درجات الحرارة والبيئات القاسية (مثل درجات الحرارة والضغط العاليين تحت الأرض في حقول النفط). منتجات ذات صلة مناسبة للتطبيقات المذكورة أعلاه تتألف سلسلة أجهزة تحديد الشمال FOG، التي تنتجها شركة Micro-Magic Inc، من جيروسكوب ليفي بصري، ومقياس تسارع، وجهاز تحكم ميكانيكي بالدوران، وحاسوب مدمج. وهي أداة قصور ذاتي عالية الدقة، قادرة على تحديد السمت تلقائيًا من خلال قياس الزاوية بين الشمال الحامل والشمال الحقيقي دون الحاجة إلى إدخال خط العرض. وتعتمد هذه الطريقة على الجيروسكوب الليفي البصري والفهرسة الدقيقة، مما يلغي الحاجة إلى إشارات الأقمار الصناعية الخارجية (مثل نظام تحديد المواقع العالمي GPS) أو نقاط مرجعية معروفة، ويحقق تحديدًا دقيقًا وسريًا للشمال في جميع الأحوال الجوية.   NF2000NF3000NF5000دقة تحديد الشمال (1σ)≤ 0.5°secψ≤ 0.02°secψ≤ 0.05°secψوقت البحث في الشمال≤ 5 دقائق≤ 5 دقائق≤ 3 دقائقدقة الميل (الميل/الدوران، 1 σ)≤ 0.09≤ 0.02°≤ 0.05°نطاق قياس الميل-65 ~ +65-15° ~ +15°-15° ~ +15°نطاق قياس السمت0 ~ 3600° ~ 360°0° ~ 360°نطاق خط العرض العامل-65 ~ +65-70° ~ +70°-70°~+70° خاتمةتكمن القيمة الأساسية لجهاز تحديد الشمال باستخدام الجيروسكوب الليفي البصري في توفير مرجع سريع ودقيق للغاية ومستقل لتحديد اتجاه الشمال الحقيقي، مع مقاومة عالية للتداخل. وهذا ما يجعله جهازًا أساسيًا لا غنى عنه في توجيه الأسلحة العسكرية، والملاحة الذاتية، وحفر آبار النفط، والقياسات الدقيقة، وغيرها من التطبيقات التي تتطلب معايير اتجاهية صارمة، والتي غالبًا ما لا يمكن الاعتماد فيها على مراجع خارجية أو في البيئات القاسية. ومع التطور المستمر وانخفاض تكلفة تقنية الجيروسكوب الليفي البصري، يتوسع استخدامها في المجالات المدنية بسرعة، لا سيما في مجالات القيادة الذاتية، والروبوتات، والقياسات المتطورة.NF2000NF3000NF5000

تيار البدء هو تيار عابر وعالي الارتفاع يتولد عند تشغيل مصدر الطاقة أو الجهاز. في مصادر الطاقة والأنظمة الإلكترونية، يُعد تيار البدء غير مرغوب فيه لأنه قد يُسبب إجهادًا زائدًا للجهاز وتلفه.تستخدم دوائر إمداد الطاقة من نوع Buck دائرة بدء تشغيل تدريجي للتحكم في معدل ارتفاع التيار أثناء بدء تشغيل النظام، مما يوفر الطاقة تدريجيًا للحمل ويقلل من تأثير تيار البدء المفاجئ على النظام. وتتحقق وظيفة بدء التشغيل التدريجي في إمداد الطاقة Buck من خلال ضبط مكثف بدء التشغيل التدريجي. يؤدي ذلك إلى كبح تيار البدء المفاجئ بشكل فعال، ومنع تيار شحن مكثف الخرج من تجاوز حد تيار إمداد الطاقة أثناء بدء التشغيل. يقلل هذا من ارتفاع التيار المفاجئ على دائرة التبديل نفسها والأحمال المتصلة بها، ويقلل من انخفاضات جهد الدخل. علاوة على ذلك، يضمن ضبط وقت بدء التشغيل التدريجي بشكل صحيح ارتفاعًا سلسًا لجهد الخرج، مما يمنع حدوث أي تقلبات.لنأخذ شريحة TPS54561DPRT من شركة TI كمثال. يظهر مخططها الوظيفي الداخلي في الشكل 1. تُنفذ شريحة TPS54561DPRT خاصية البدء التدريجي عن طريق توصيل مكثف خارجي بدبوس SS/TR. تُعبّر العلاقة بين الفولت والأمبير للمكثف عن طريق المعادلة I = C * dV / dt. لذا، كلما زادت سعة المكثف، ارتفع الجهد، وكلما قصر زمن الشحن، زاد تيار الشحن. بعبارة أخرى، بالنسبة لسعة معينة، يتناسب مقدار تيار شحن المكثف طرديًا مع معدل تغير الجهد. يُطبّق جهاز تزويد الطاقة ذو التبديل الخافض النموذجي زمن بدء تشغيل ناعم قابل للضبط عن طريق توصيل مكثف بدء تشغيل ناعم خارجي (CSS) بدبوس بدء التشغيل الناعم (SS). يقوم مصدر تيار الشحن الداخلي لبدء التشغيل الناعم (ISS) بشحن مكثف بدء التشغيل الناعم (CSS) ثم يقارنه بالجهد المرجعي (VREF) لتحديد نهاية عملية بدء التشغيل الناعم. وفقًا لمعادلة شحن المكثف I = C * ΔV / ΔT، فإن الزمن TSS اللازم لشحن جهد مكثف بدء التشغيل الناعم من الصفر إلى VREF هو:TSS_SET = CSS * VREF / ISS (المعادلة 1)في دائرة محول خافض للجهد، بافتراض أن جهد الخرج المطلوب هو VOUT، وسعة مكثف الخرج هي COUT، وتيار بدء الشحن لمكثف الخرج هو IINRUSH، فإن الزمن اللازم لارتفاع جهد مكثف الخرج (أي جهد الخرج) من الصفر إلى جهد الخرج المطلوب هو TSS_OUT. باستخدام معادلة شحن المكثف، نحصل على:TSS_OUT = COUT * VOUT / IINRUSH (المعادلة 2)يشترط لبدء تشغيل مصدر طاقة تبديلي أن يتم شحن جهد مكثف بدء التشغيل التدريجي من الصفر إلى الجهد المرجعي (VREF) خلال فترة بدء التشغيل التدريجي (TSS_SET)، وأن يتم شحن جهد مكثف الخرج من الصفر إلى القيمة المحددة (VOUT) خلال نفس الفترة الزمنية. وبالتالي، نحصل على:TSS_SET = TSS_OUT (المعادلة 3)الصيغة النهائية لحساب مكثف بدء التشغيل التدريجي هي:(المعادلة 4)عند بدء تشغيل محول التبديل، يُشار عادةً إلى التيار الذي يشحن مكثف الخرج بتيار البدء، IINRUSH. ويتراوح هذا التيار عادةً بين 5% و10% من تيار الحمل الأقصى لمحول التبديل، IOUT,MAX. إذا كان تيار البدء، IINRUSH، يساوي 5% من تيار الخرج الأقصى لمصدر طاقة التبديل، IOUT,MAX، فإن IINRUSH = 5% × IOUT. وبالتعويض عن IINRUSH = 5% × IOUTMAX في المعادلة 4، نحصل على التعبير التالي لمكثف بدء التشغيل التدريجي، CSS:(المعادلة 5)على سبيل المثال، باستخدام شريحة TPS54561DPRT، تكون بيانات الحساب الفعلية كما يلي:المتطلبات: VOUT = 5.0 فولت، COUT = 3 * 47 ميكروفاراد = 141 ميكروفاراد، IOUT,MAX = 5.0 أمبيرالمعلمات: ISS = 1.7 ميكرو أمبير، VREF = 0.8 فولت، IINRUSH = 5% * 5.0 أمبير = 0.25 أمبيرنتائج الحساب:يُستخدم مكثف قياسي سعته قريبة من 10 نانوفاراد. وهذا هو السبب في أن قيمة C13 تساوي 0.01 ميكروفاراد في الشكل أدناه.يُعدّ ضبط مكثفات بدء التشغيل التدريجي خطوةً أساسيةً في كبح تيار البدء وضمان استقرار النظام. باختيار سعة المكثف المناسبة، يمكنك حماية المكونات مع تلبية متطلبات بدء التشغيل في مختلف السيناريوهات.

نظام مرجعي للوضع والاتجاه (AHRS) هو جهاز يستخدم أجهزة استشعار القصور الذاتي MEMS (مقاييس التسارع، الجيروسكوبات) ومقاييس المغناطيسية، بالإضافة إلى خوارزميات دمج المستشعرات المتقدمة (الأكثر شيوعًا ترشيح كالمان ومتغيراته)، لحساب معلومات الوضع في الوقت الحقيقي (زاوية الميل، زاوية الدوران، زاوية الانعراج/الاتجاه) لحامل (طائرة، مركبة، سفينة، روبوت، إلخ) بالنسبة للمستوى الأفقي المحلي وفي اتجاه الشمال. سيناريوهات التطبيق الرئيسية لنظام AHRS 1. مجالات تطبيق الطيران والمركبات البرية في نظام تثبيت وتحكم وضعية الطائرات بدون طيار، يعتمد نظام التحكم في الطيران على بيانات الوضعية عالية التردد واللحظية التي يوفرها نظام AHRS لتثبيت الطائرة، وتنفيذ المناورات (مثل الدوران، والصعود، والهبوط)، والحفاظ على التحليق. يُعد هذا التطبيق الأساسي لنظام AHRS في الطائرات بدون طيار. في الوقت نفسه، تُعد زاوية الاتجاه التي يوفرها نظام AHRS مدخلاً رئيسياً لأنظمة الملاحة المتكاملة في الطائرات بدون طيار (والتي عادةً ما تكون متكاملة مع نظام تحديد المواقع العالمي GPS، ومقاييس الضغط الجوي، وما إلى ذلك)، وتُستخدم لتتبع نقاط الطريق والملاحة الذاتية.في تطبيقات التحكم الخاصة بطائرات الطيران العام (الطائرات الصغيرة والمروحيات)، يوفر نظام AHRS مؤشرًا للوضع ومعلومات عن الاتجاه المغناطيسي على شاشة العرض الرئيسية للطيارين. ويمكن أن يوفر دمج نظام AHRS مع نظام تحديد المواقع العالمي (GPS) وأنظمة أخرى حلول ملاحة أكثر موثوقية وكفاءة لطائرات الطيران العام.في التحكم في استقرار المركبات الأرضية، يتم استخدام نظام AHRS للكشف عن زاوية الدوران ومعدل الانعراج للمركبة، ومنع الانزلاق الجانبي والانقلاب، وتزويد نظام القيادة الآلية بمعلومات عن وضعية المركبة بالنسبة لسطح الطريق لتخطيط المسار واتخاذ قرارات التحكم ودمج المستشعرات (مثل الدمج مع بيانات الكاميرا والرادار).1. السفن البحرية ومجالات تطبيق التكنولوجيا المتقدمة الأخرى  يراقب نظام AHRS زوايا الميلان والدوران للسفن لأغراض السلامة الملاحية، وإدارة الشحنات، أو البحث العلمي. وفي نظام التحكم في استقرار السفينة، تُوفَّر معلومات عن وضعية السفينة لأجهزة التثبيت مثل زعانف منع الدوران وأجهزة منع الدوران الجيروسكوبية. أما في نظام القيادة الآلية/التحكم في المسار، فيُعدّ توفير معلومات الاتجاه أساس عمل نظام القيادة الآلية.يوفر نظام AHRS معلومات عن الوضع والاتجاه للروبوتات الأرضية والجوية وتحت الماء أثناء تنقلها، وهو أمر بالغ الأهمية للحركة الذاتية وتحديد المواقع. وفي نظام التحكم بالذراع الروبوتية، يستشعر النظام وضعية الطرف النهائي أو مفصل الذراع الروبوتية.في أنظمة الواقع المعزز/الواقع الافتراضي، تُجهز سماعة الواقع الافتراضي بنظام AHRS لتتبع تغيرات وضعية رأس المستخدم وتحديث منظور المشهد الافتراضي. ويُستخدم هذا النظام في الوقت نفسه لالتقاط حركات وضعية أجزاء الجسم أو الدعائم (وهو ما يتطلب عادةً دقة أعلى واستخدام وحدات قياس بالقصور الذاتي أكثر احترافية).   المزايا الرئيسية لنظام استعادة الحرارة والاحتباس الحراري يتمتع نظام AHRS بالمزايا التالية التي لا يمكن الاستغناء عنها:→ التكلفة المنخفضة: إن الإنتاج واسع النطاق لتكنولوجيا MEMS يجعل نظام AHRS أرخص بكثير من أنظمة الملاحة بالقصور الذاتي عالية الدقة التي تعمل بالألياف الضوئية أو الليزر، مما يجعله قابلاً للتطبيق على نطاق واسع في الأسواق الاستهلاكية والتجارية مثل الطائرات بدون طيار وإلكترونيات السيارات.→ صغر الحجم، وخفة الوزن، وانخفاض استهلاك الطاقة: تتميز مستشعرات MEMS بصغر حجمها، ويمكن تصنيع وحدة AHRS بأكملها بشكل مضغوط وخفيف الوزن، مع استهلاك منخفض نسبيًا للطاقة، مما يجعلها مناسبة جدًا للمنصات ذات المساحة والوزن واستهلاك الطاقة المحدود (مثل الطائرات بدون طيار الصغيرة والأجهزة القابلة للارتداء).→ بدء تشغيل سريع واستجابة ديناميكية عالية: بعد بدء التشغيل، يُمكنه توفير معلومات دقيقة عن وضعية المركبة في غضون ثوانٍ إلى عشرات الثواني (بحسب سرعة تقارب الخوارزمية)، دون الحاجة إلى فترات تسخين طويلة كما هو الحال في الجيروسكوبات الميكانيكية. يتميز بقدرته على الاستجابة السريعة للمناورات المكثفة للمركبة، وإخراج بيانات وضعية عالية التردد (عادةً ما تصل إلى 100 هرتز أو أعلى)، ما يلبي متطلبات التحكم في الوقت الفعلي.→سهولة التكامل: يوفر عادةً واجهات رقمية قياسية (مثل UART و SPI و I2C و CAN و RS232 و RS422) لسهولة التكامل مع الأنظمة الأخرى (مثل أجهزة كمبيوتر التحكم في الطيران وأجهزة كمبيوتر الملاحة والشاشات). مقدمة عن أداء المنتجات ذات الصلة فيما يلي مؤشرات أداء منتجات سلسلة AHRS. المعلمة الرئيسية A500 A5500 وحدة زوايا الوضع   زاوية الاتجاه 0.2 0.1 ° RMS زاوية الميل/الدوران 0.2 0.1 ° RMS نطاقات المواقف لفافة ±180 ±180 ° RMS يقذف ±90 ±90 ° RMS جيروسكوب نطاق القياس ±100 ±2000 °/s المشي العشوائي بزاوية 0.09 0.6 °/√h استقرار الانحياز الصفري (أثناء التشغيل) 3 5.1 °/س (ألان) مقياس التسارع نطاق القياس ±10/±20/±40 ±12 g المشي العشوائي بزاوية 0.03 0.08 (م/ث)/√س استقرار الانحياز الصفري (أثناء التشغيل) 0.03 0.06 mg مقياس المغناطيسية نطاق القياس ±8 ±8 جاوس خاتمة  أصبح نظام AHRS، بخصائصه الأساسية المتمثلة في كونه نظامًا صلبًا، ومنخفض التكلفة، وصغير الحجم، واستهلاكه المنخفض للطاقة، وسرعة تشغيله، جهازًا أساسيًا لاستشعار الوضعية في العديد من المجالات، مثل التحكم في طيران الطائرات بدون طيار الحديثة، وتحديث إلكترونيات الطيران للطائرات الصغيرة، والتحكم في استقرار المركبات، ومراقبة وضعية السفن وملاحتها، وملاحة الروبوتات، والواقع الافتراضي/المعزز. وعلى الرغم من أن دقته المطلقة عادةً ما تكون أقل من أنظمة الملاحة بالقصور الذاتي المتطورة، إلا أن فعاليته من حيث التكلفة وقدرته على التكيف مع البيئة تجعله الحل المرجعي الأكثر استخدامًا لتحديد الوضعية.A500A5000A5500

تُنظّم منظمات الجهد الخطي المنخفض (LDOs) جهد خرجها لضمان استقرار التشغيل في ظل متطلبات تيار الحمل المتغيرة. مع ذلك، عندما يتجاوز تيار الحمل النطاق المصمم له، كما في حالة قصر الدائرة أو الحمل الزائد، قد يتسبب التيار الزائد في ارتفاع درجة حرارة الشريحة أو حتى تلفها. ولمعالجة هذه المشكلة، ظهرت آليات حماية من التيار الزائد للحد من تيار الخرج وحماية كل من منظم الجهد الخطي المنخفض والحمل المتصل به. تحتوي منظمات الجهد الخطي المنخفض عادةً على آليتين للحماية من التيار الزائد: الحد الأقصى للتيار وإيقاف التشغيل عند زيادة التيار.1. تحديد التيار بواسطة جدار من الطوبكما يوحي اسمه، فإنّ تحديد التيار عند نقطة الانهيار هو آلية قطع صارمة. فعندما يتجاوز تيار الخرج الحدّ المُسبق I_LIMIT، يقوم منظم الجهد الخطي المنخفض (LDO) بتقييد تيار الخرج بسرعة إلى I_LIMIT. وبسبب ارتفاع تيار الحمل، ترتفع درجة حرارة منظم الجهد الخطي المنخفض تدريجيًا. وبمجرد الوصول إلى درجة حرارة الحماية، يتم إيقاف تشغيل خرج منظم الجهد الخطي المنخفض فورًا. ومن خلال منحنى جهد الخرج مقابل تيار الخرج، يُشبه هذا "جدارًا صلبًا" يمنع زيادة التيار. على سبيل المثال، تشير بيانات TPS7A16 إلى أن عتبة تحديد التيار عند نقطة الانهيار هي 105 مللي أمبير (قيمة نموذجية).كما هو موضح في منحنى جهد الخرج مقابل تيار الحمل في الشكل أعلاه، عندما يتجاوز تيار الحمل قيمة I_LIMIT ويؤدي إلى تفعيل حماية منظم الجهد الخطي (LDO) من الحرارة، ينخفض ​​جهد الخرج بشكل حاد. تُنفذ هذه الآلية عادةً من خلال دائرة استشعار تيار داخلية مُدمجة مع دائرة حماية من الحرارة. يتضمن التركيب الداخلي لمنظم الجهد الخطي مرآة تيار لكشف التيار. عندما يتجاوز التيار المُستشعر قيمة التيار المرجعي المُحددة، يتم تفعيل حد التيار، وترتفع درجة حرارة منظم الجهد الخطي، وعندما تصل إلى درجة حرارة الحماية، يتم إيقاف تشغيل ترانزستور الطاقة، مما يؤدي إلى قطع الخرج.يشير هذا إلى أن تحديد التيار باستخدام جدار صلب أكثر أمانًا أثناء حالات التحميل الزائد قصيرة المدى. تتمثل خصائصه في قدرته على تحمل حالات التحميل الزائد قصيرة المدى، ولكن في حال استمرار التحميل الزائد، فإن تراكم الحرارة سيؤدي إلى إيقاف التشغيل الحراري.2. حد التيار العكسييُشبه تحديد التيار بالانحياز إلى حد كبير تحديد الحد الأعلى القياسي. إلا أن غرضه الأساسي هو الحد من إجمالي تبديد الطاقة. وهذا يعني أنه مع انخفاض جهد الخرج (VOUT) وثبات جهد الدخل (VIN)، يتم تقليل حد تيار الخرج خطيًا للحفاظ على ترانزستور الخرج ضمن حد آمن لتبديد الطاقة. تستفيد أجهزة مثل TLV717P من تحديد التيار بالانحياز لأنها تُصنع في الغالب في عبوات صغيرة جدًا ذات مقاومة حرارية عالية. يوضح الشكل 3 سلوك حد تيار الخرج لجهاز TLV717P. وكما هو واضح، بما أن VIN مُحدد عند VOUT + 0.5 فولت، فإن الحد الأقصى المسموح به لتبديد الطاقة عند 25 درجة مئوية هو 150 مللي واط. بعد تجاوز حد التيار وبدء انخفاض VOUT (بافتراض ثبات مقاومة الحمل RLOAD)، ينخفض ​​كل من تيار الخرج (IOUT) وتبديد الطاقة. يُضيف هذا تعقيدًا طفيفًا للأجهزة غير الأومية التي تستهلك تيارًا ثابتًا، وقد يؤدي إلى حالة تثبيت حيث يستمر الجهاز المُغذى في خفض VOUT.خارج ويستمر منظم الجهد المنخفض في تقليل التيار Iخارج.3. إيقاف التشغيل بسبب التيار الزائدعلى عكس تقنيتي تحديد التيار عند الحد الأقصى والحد العكسي للتيار، تعتمد حماية إيقاف التشغيل عند زيادة التيار على آلية إيقاف تشغيل داخلية سريعة. يتضمن الهيكل الداخلي لمنظم الجهد الخطي المنخفض (LDO) مرآة تيار لاستشعار التيار ومقارنًا لتمكين إيقاف تشغيل خرج التيار الزائد بسرعة. عندما يصل تيار خرج منظم الجهد الخطي المنخفض إلى تيار الحماية من التيار الزائد، يتم إيقاف تشغيل المنظم مباشرةً. لذلك، تُعد حماية عتبة التيار أسرع من تقنيتي تحديد التيار عند الحد الأقصى والحد العكسي للتيار. في حال وجود حمل سعوي كبير على خرج منظم الجهد الخطي المنخفض، سيتعرض الخرج لتيار بدء تشغيل كبير، مما قد يؤدي إلى تفعيل خاصية إيقاف التشغيل عند زيادة التيار، وبالتالي منع بدء تشغيل المنظم بشكل صحيح. في هذه الحالة، لا يُنصح باختيار منظم جهد خطي منخفض مزود بخاصية إيقاف التشغيل عند زيادة التيار.

In the field of magnetic sensing technology, three-axis Hall sensors are sparking a precision revolution. This type of sensor achieves true three-dimensional spatial magnetic vector measurement by simultaneously detecting the magnetic field strength in the X, Y, and Z axes, completely breaking through the limitation of traditional single axis Hall sensors that can only detect vertical magnetic fields. The core technology lies in depositing special magnetic flux concentration materials (IMC®) onto the surface of CMOS chips. Enable sensors to capture magnetic field components parallel to the chip surface, combined with high-precision signal chain processing, to achieve 360° full angle position detection. This non-contact measurement method avoids mechanical wear and significantly improves long-term stability and reliability in harsh environments, bringing unprecedented precision control capabilities to modern industry and consumer electronics.  Core Technological Advantages: High Precision, Strong Robustness, and Flexibility   ■  High Precision and Resolution: The resolution reaches 14 bits (digital signal), equivalent to a resolution of 0.022 °, which is much higher than traditional optical encoders. The typical linearity error is ±1°, and the accuracy is maintained at 10 bits (0.35 °) after temperature drift compensation.  The G830 angle sensor even achieves 16 bit ADC accuracy, with an angle error of only 0.02 ° and a temperature drift of 0.002 °/C, reaching the international leading level. ■  Exceptional Environmental Robustness: With strong temperature adaptability, resistance to mechanical tolerances and stray magnetic fields, the working temperature range can reach -40 ° C to+160 ° C, and is insensitive to magnet eccentricity and air gap changes (± 50% tolerance). The third-generation technology can resist stray field interference of 4 kA/m (such as electric vehicle motor magnetic field) and eliminate external interference through differential algorithms. ■  System Integration and Cost Optimization: No PCB packaging, supports direct soldering solutions such as DMP-4 (dual-mode packaging) and SMP-3 (single-mode packaging), eliminates the need for PCB boards, improves EMC/ESD reliability, and reduces system costs. Flexible magnetic circuit design, compatible with various types of magnets with radial/axial magnetization (ferrite, neodymium iron boron, etc.), smaller size and no need for complex calibration. Application Reach: From Automotive Core to Industrial Frontiers In the field of automotive electronics, three-axis Hall sensors have penetrated into key nodes of power transmission: ■   Chassis and safety system: steering wheel torque/steering angle detection (EPS), electronic brake pedal position sensing, accuracy directly affects the stability control efficiency of the vehicle body.   ■   Powertrain control: Electronic throttle body, EGR valve angle feedback, with an error of ± 1° to ensure precise emission control.   ■   New electric architecture: motor rotor position detection (replacing photoelectric encoders), gearbox gear position sensor.   The industrial sector is also experiencing a wave of innovation: ■   Robot joint coding: realizes the detection of robotic arm posture, real-time monitoring of collaborative robot joint angles (0.1° repeatability accuracy), and adapts to industrial environments with anti oil pollution characteristics.   ■   Motor control: BLDC motor commutation angle detection, replacing optical encoders.  ■   Heavy machinery equipment positioning: Crane arm angle sensing, forklift lifting height detection, agricultural machinery steering angle feedback, IP equivalent protection against dust and water vapor erosion.   Three Axis Hall Angle Sensor Related Products   Micro-Magic Inc has produced a series of angle sensor products based on three-axis Hall technology, ranging from low to high precision, from low to high cost. Each product undergoes calibration, reverse and anti pulse peak voltage protection, and long-term aging stability testing before leaving the factory. Each process is precise and rigorous, ensuring reliability under different working conditions and long-term use cycles. Angle Sensor Performance Indicators Parameter G803 G810 G830 Unit Measuring range 0~360 ° 0~360 ° 0~360 ° Temperature drift 0.02 0.01 0.002 Resolution 0.05 0.01 0.01 ° Accuracy 1 0.5 0.05 ° Impact resistance 20000g，0.5ms，3 times/axis Anti-vibration 10grms，2～2000Hz Noise 5mV Average working time ≥55000h   Output Digital TTL, RS232, RS485, RS422, CAN optional Voltage 0~5V, 0.5-4.5V, 0~10V optional Current 0-20mA, 4-20mA optional Working temperature range -40～85℃ Conclusion   The three-axis Hall angle sensor, with its non-contact, high-precision, and multi-dimensional technological advantages, is quietly reshaping the underlying architecture of multiple industries. With the breakthrough of technological bottlenecks, especially the improvement of anti-interference ability and the integration of edge intelligence, this technology will develop towards miniaturization and intelligence, providing a more reliable "spatial perception eye" for the era of Internet of Things.

عندما نقوم بتصميم الدائرة الطرفية لواجهة IIC، فإننا عادةً ما نستخدم مخطط الطوبولوجيا مع مقاومة السحب لأعلى الموضحة في الشكل 1، وهيكلها الداخلي هو خرج المصرف المفتوح الموضح في الشكل 2.يتم التحكم بمستوى خرج الدائرة المفتوحة بواسطة مقاومة سحب خارجية ومنطق داخلي، مما يسمح بخفض مستوى ناقل البيانات ثم تحريره. تتكون دائرة ناقل البيانات المفتوحة من ترانزستور NMOS، يتم تشغيله وإيقافه بواسطة إشارة تحكم. عندما تُشغّل إشارة التحكم ترانزستور NMOS، يكون الخرج منخفضًا. وعندما تُطفئ إشارة التحكم ترانزستور NMOS، يكون الخرج عائمًا، مما يتطلب مقاومة سحب خارجية لإخراج مستوى عالٍ. يُتيح هذا التصميم لبوابة التصريف المفتوح التحكم بمرونة في مستوى ناقل البيانات مع تجنب تشغيله المباشر، مما يضمن اتصالاً آمناً بين الأجهزة المتعددة. وتتجلى مزايا استخدام هذا المخرج ذي التصريف المفتوح في الجوانب التالية: 1. منع حدوث قصر الدائرة في حال استخدام تصميم الدفع والسحب بدلاً من تصميم التصريف المفتوح، وتوصيل عدة أجهزة بنفس ناقل البيانات، وإخراج منفذ إدخال/إخراج في أحد الأجهزة إشارة عالية بينما يُخرج منفذ إدخال/إخراج في جهاز آخر إشارة منخفضة، سيحدث تماس كهربائي بين توصيلات VCC وGND لهذين المنفذين، مما يُسبب تلفًا في الدائرة. أما تصميم التصريف المفتوح فيُزيل هذه المشكلة. وبغض النظر عن عدد الأجهزة المتصلة بناقل البيانات، فلا يوجد خطر حدوث تماس كهربائي. 2. زيادة قدرة القيادة وتقليل استهلاك الطاقةيُتيح توصيل مقاومة سحب لأعلى بطرف خرج التصريف إمكانية تغيير مستوى الجهد، مما يُعزز قدرة القيادة. ويستفيد هذا من قدرة القيادة للدائرة الخارجية لتقليل قدرة القيادة الداخلية للدائرة المتكاملة. فعندما يكون ترانزستور MOSFET الداخلي في الدائرة المتكاملة قيد التشغيل، يتدفق تيار القيادة من مصدر الطاقة الخارجي (VCC) عبر مقاومة السحب لأعلى، ثم إلى ترانزستور MOSFET، وصولًا إلى الأرضي (GND). ولا يتطلب الأمر سوى تيار قيادة بوابة صغير داخل الدائرة المتكاملة.3. استخدم "Wired AND" لتحديد حالة نشاط الناقليمكن توصيل عدة دبابيس إخراج مفتوحة التصريف بخط واحد لتشكيل علاقة منطقية "و"، تُعرف بوظيفة "و السلكية". عندما ينخفض ​​مستوى أي دبوس، يصبح مستوى المنطق على خط التصريف المفتوح صفرًا. هذا هو المبدأ نفسه الذي تستخدمه ناقلة I2C لتحديد حالة نشاط الناقلة.4. تسهيل تغيير مستوى الإخراجيمكن تغيير مستوى الإرسال عن طريق تغيير جهد مصدر الطاقة للسحب لأعلى، بينما يتم تحديد مستوى الإخراج العالي بواسطة VDD.

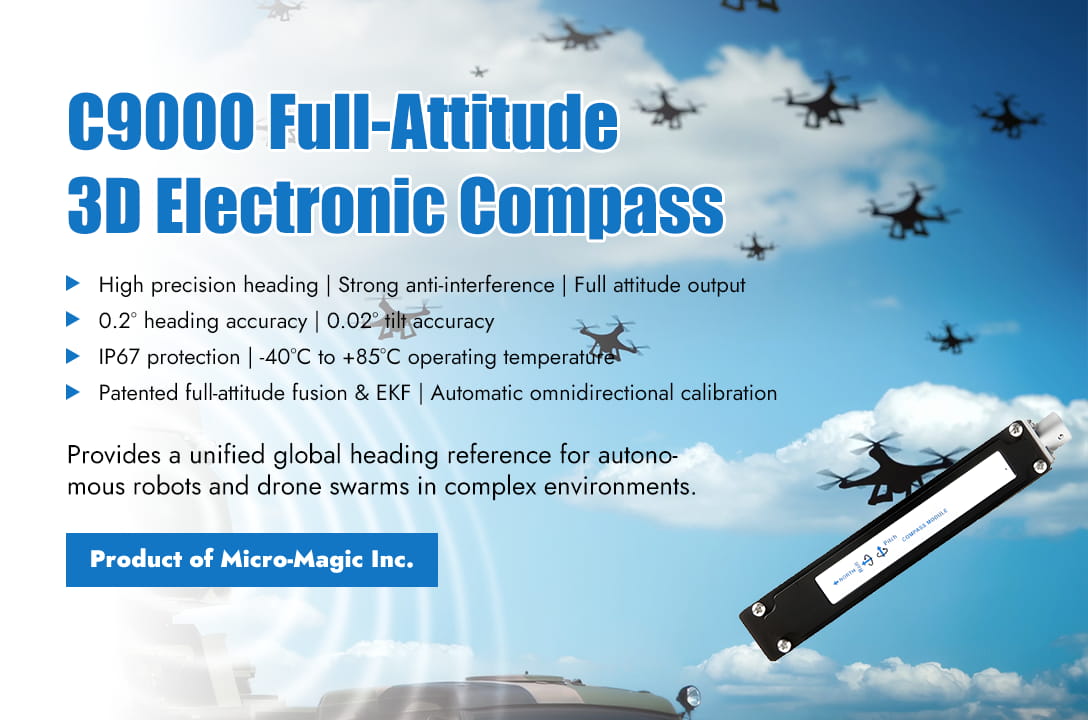

البوصلة الإلكترونية ثلاثية الأبعاد هي المستشعر الأساسي لتحقيق التوجيه المكاني وإدراك الوضع في أنظمة الواقع المعزز/الواقع الافتراضي الحديثة، وتعتمد تقنيتها على دمج بيانات مستشعرات متعددة للأنظمة المعقدة. يستطيع هذا الجهاز قياس الاتجاه المطلق للمعدات في الفضاء ثلاثي الأبعاد في الوقت الفعلي من خلال دمج مستشعرات التدفق المغناطيسي ثلاثية المحاور، ومقاييس التسارع الكهروميكانيكية الدقيقة ثلاثية المحاور، و/أو الجيروسكوبات ثلاثية المحاور. يتولى مستشعر التدفق المغناطيسي مسؤولية رصد مركبات متجه المجال المغناطيسي للأرض على ثلاثة محاور متعامدة، بينما يستشعر مقياس التسارع اتجاه الجاذبية لتحديد زوايا الميل والدوران، ويوفر الجيروسكوب معلومات السرعة الزاوية لتعويض الوضع الديناميكي. يُمكّن هذا التصميم متعدد المستشعرات البوصلات الإلكترونية من الحفاظ على دقة الاتجاه في حالات الحركة المعقدة، مما يوفر مرجعًا اتجاهيًا ثابتًا لتطبيقات الواقع المعزز/الواقع الافتراضي.الخصائص التقنية الرئيسية ومعايير الأداءيؤثر أداء البوصلة الإلكترونية ثلاثية الأبعاد بشكل مباشر على تجربة المستخدم لأنظمة الواقع المعزز/الواقع الافتراضي. تستطيع الأجهزة الحديثة، مثل سلسلة C9000 من البوصلات الإلكترونية ثلاثية الأبعاد عالية الدقة، الحفاظ على دقة الاتجاه عند زوايا ميل قصوى تصل إلى ±85 درجة، وذلك بفضل مقاييس التسارع ثلاثية المحاور التي تعوض الانحراف في الاتجاه ضمن نطاق واسع من زوايا الميل. تُعدّ هذه الخاصية المضادة للميل بالغة الأهمية لسماعات الواقع المعزز ووحدات تحكم الواقع الافتراضي، حيث غالبًا ما يتعرض المستخدمون لحركات ملحوظة في الرأس أو اليد أثناء الاستخدام. إضافةً إلى ذلك، تستخدم البوصلات الإلكترونية عالية الأداء تقنية معايرة الحديد الصلب/اللين لتقليل التداخل البيئي وضمان استقرار القياس في البيئات المعدنية.المعلمةC90C9000التأثير على الواقع المعزز/الواقع الافتراضينطاق الاتجاه0~360 درجة0~360 درجةتتبع كامل النطاقدقة العنوان0.3~0.5 درجة0.2 درجةيؤثر على دقة محاذاة الكائنات الافتراضيةنطاق زاوية الميلدرجة الميل ±90 درجة؛تدحرج 360 درجةدرجة الميل ±90 درجة؛تدحرج 360 درجةيدعم دوران الرأس بزاوية كبيرةدقة زاوية الميل0.1 درجة0.02 درجةقد يؤدي عدم كفاية الدقة إلى انحراف الكائنات الافتراضية واهتزاز الشاشةزمن الاستجابة20 مللي ثانية20 مللي ثانيةتقليل زمن استجابة الكائنات الافتراضيةمعايرةمغناطيس صلب، مغناطيس لين، وتعويض الميلمغناطيس صلب، مغناطيس لين، وتعويض الميلضمان توجيه ثابت ودقيق للأجسام الافتراضية، وتعزيز الانغماس، وتجنب الدوار.شكل المنتجالوحدة/لوح واحدالوحدة/لوح واحدسهل الاستخدام لتطوير التكامل الثانوي أو التضمين داخل الأجهزة   تطبيق البوصلة الإلكترونية ثلاثية الأبعاد في الملاحة بتقنية الواقع المعزز واستكشاف الأماكن الخارجية يُعد التسجيل الافتراضي الواقعي التحدي الأساسي في الملاحة بتقنية الواقع المعزز، ويتطلب ذلك تراكبًا سلسًا لمؤشرات الملاحة الافتراضية في الموضع الصحيح في المشهد الحقيقي.باستخدام زوايا السمت والارتفاع والدوران التي توفرها البوصلة الإلكترونية ثلاثية الأبعاد، يقوم النظام بحساب مصفوفة الدوران ومتجه الإزاحة لنظام إحداثيات الكاميرا بالنسبة لنظام إحداثيات العالم، وينشئ مصفوفة تحويل من نظام إحداثيات العالم إلى نظام إحداثيات الكاميرا، مما يوفر للمستخدمين توجيهًا اتجاهيًا بديهيًا.عند تفعيل وضع الواقع المعزز، يلتقط النظام البيئة المحيطة عبر الكاميرا، ويستدعي في الوقت نفسه بيانات الاتجاه من البوصلة الإلكترونية وبيانات الموقع من نظام تحديد المواقع العالمي (GPS) لإنشاء أسهم توجيه ثلاثية الأبعاد متكاملة مع البيئة. كما يدعم النظام وظيفة الخرائط دون اتصال بالإنترنت، معتمدًا على البوصلة الإلكترونية ونظام الملاحة بالقصور الذاتي لتوفير التوجيه في المناطق النائية التي لا تتوفر فيها إشارات الشبكة، مما يوسع نطاق استخدام تقنية الواقع المعزز في الملاحة بشكل كبير.  تطبيق البوصلة الإلكترونية ثلاثية الأبعاد في الملاحة بتقنية الواقع المعزز داخل المباني وعرض المعداتتُشكّل البيئة الداخلية تحديًا كبيرًا لتقنيات تحديد المواقع التقليدية نظرًا لغياب إشارات نظام تحديد المواقع العالمي (GPS) ووجود مصادر تداخل مغناطيسي معقدة. ولحل هذه المشكلة، تم تطوير نظام ملاحة عالي الدقة بتقنية الواقع المعزز الداخلي، يجمع بين بوصلة إلكترونية ثلاثية الأبعاد وتقنية تحديد المواقع بالأشعة تحت الحمراء فائقة العرض (IR-UWB) وتقنية التعرف على خصائص الصور. يُعد هذا الحل المبتكر الأول من نوعه الذي يُطبّق تقنية IR-UWB على التسجيل ثلاثي الأبعاد في الواقع المعزز، محققًا دقة تحديد مواقع تصل إلى مستوى السنتيمتر. يتكون النظام من عدة وحدات تقنية: كاميرات CMOS لالتقاط المشاهد الحقيقية؛ شاشات مثبتة على الخوذة لعرض محتوى مُحسّن؛ وحدة IR-UWB لتتبع الموقع بدقة عالية؛ بوصلة إلكترونية ثلاثية الأبعاد لقياس زاوية الرؤية؛ وحدة التعرف على خصائص الصور لتحديد المعروضات؛ وحدة توليد المشاهد الافتراضية لإنشاء محتوى افتراضي؛ ووحدة دمج الواقع الافتراضي مع المشاهد الحقيقية بسلاسة.  تطبيق البوصلة الإلكترونية ثلاثية الأبعاد في تجربة الواقع الافتراضي الغامرة ونظام التثبيت الافتراضي أثبتت البوصلة الإلكترونية ثلاثية الأبعاد قيمتها الفريدة في مجال الواقع الافتراضي، لا سيما في التجارب الغامرة التي تتطلب تحديد الاتجاهات بدقة. فمن خلال إدخال معايير اتجاهية واقعية في البيئات الافتراضية، تحل البوصلة الإلكترونية مشكلة عدم اتساق إدراك الاتجاه في أنظمة الواقع الافتراضي، مما يقلل بشكل ملحوظ من دوار المستخدمين وميلهم إلى فقدان الاتجاه. وفي أنظمة الواقع الافتراضي المتطورة، تُدمج البوصلة الإلكترونية ثلاثية الأبعاد مع مستشعرات MEMS لإنشاء مرجع تتبع شامل الاتجاهات، مما يُمكّن الكاميرا الافتراضية من إعادة إنتاج زاوية الدوران واتجاه رأس المستخدم بدقة.يمثل نظام التثبيت الافتراضي القائم على البوصلة الإلكترونية ونظام MEMS الابتكار التكنولوجي لأجهزة الواقع الافتراضي التفاعلية. لا يتطلب هذا النظام هياكل ميكانيكية ضخمة، إذ يقيس بيانات المجال المغناطيسي الأرضي ثلاثي الأبعاد باستخدام بوصلة إلكترونية، ويجمع بيانات مقياس التسارع والجيروسكوب من نظام MEMS لحساب السمت النسبي وزاوية الوضع لنظام التثبيت، بالإضافة إلى معلومات التكبير والتركيز لعدسة الكاميرا.  خاتمة تكمن القيمة الأساسية للبوصلة الإلكترونية في تقنيات الواقع المعزز والواقع الافتراضي في توفير مرجع اتجاهي موثوق وسياق مكاني دقيق، ويدفع تطورها التكنولوجي الأجهزة إلى الارتقاء من مجرد "الانغماس البصري" إلى "التفاعل التعاوني متعدد الحواس". ومع الظهور المستمر لمواد وخوارزميات ومستشعرات جديدة، سيزداد دور البوصلات الإلكترونية في أنظمة الواقع المعزز والواقع الافتراضي أهميةً، وصولاً إلى الهدف الأسمى المتمثل في التكامل السلس بين العالمين الافتراضي والحقيقي.C9-BC90-CC9000-AC9000-B

تُنظّم منظمات الجهد الخطي المنخفض (LDOs) جهد خرجها لضمان استقرار التشغيل في ظل متطلبات تيار الحمل المتغيرة. مع ذلك، عندما يتجاوز تيار الحمل النطاق المصمم له، كما في حالة قصر الدائرة أو الحمل الزائد، قد يتسبب التيار الزائد في ارتفاع درجة حرارة الشريحة أو حتى تلفها. ولمعالجة هذه المشكلة، ظهرت آليات حماية من التيار الزائد للحد من تيار الخرج وحماية كل من منظم الجهد الخطي المنخفض والحمل المتصل به. تحتوي منظمات الجهد الخطي المنخفض عادةً على آليتين للحماية من التيار الزائد: الحد الأقصى للتيار وإيقاف التشغيل عند زيادة التيار.1. تحديد التيار بواسطة جدار من الطوب كما يوحي الاسم، فإن تحديد التيار عند نقطة الانهيار هو آلية قطع "صارمة". عندما يتجاوز تيار الخرج حد التيار المحدد مسبقًا، I_LIMIT، يُحدِّد منظم الجهد الخطي المنخفض (LDO) تيار الخرج بسرعة إلى قيمة I_LIMIT. ونظرًا لارتفاع تيار الحمل، ترتفع درجة حرارة منظم الجهد الخطي المنخفض تدريجيًا. وبمجرد تجاوز درجة حرارة الحماية، يتم إيقاف تشغيل خرج منظم الجهد الخطي المنخفض فورًا. ويُشبه منحنى جهد-تيار الخرج "جدارًا صلبًا" يمنع زيادة التيار. على سبيل المثال، تُشير بيانات TPS7A16 إلى أن عتبة حد التيار عند "الجدار الصلب" تبلغ 105 مللي أمبير (قيمة نموذجية).كما هو موضح في منحنى جهد الخرج مقابل تيار الحمل في الشكل أعلاه، عندما يتجاوز تيار الحمل قيمة I_LIMIT ويؤدي إلى تفعيل حماية منظم الجهد الخطي (LDO) من الحرارة، ينخفض ​​جهد الخرج بشكل حاد. تُنفذ هذه الآلية عادةً من خلال دائرة استشعار تيار داخلية مُدمجة مع دائرة حماية من الحرارة. يتضمن التركيب الداخلي لمنظم الجهد الخطي مرآة تيار لكشف التيار. عندما يتجاوز التيار المُستشعر قيمة التيار المرجعي المُحددة، يتم تفعيل حد التيار، وترتفع درجة حرارة منظم الجهد الخطي، وعندما تصل إلى درجة حرارة الحماية، يتم إيقاف تشغيل ترانزستور الطاقة، مما يؤدي إلى قطع الخرج.يشير هذا إلى أن تحديد التيار باستخدام جدار صلب أكثر أمانًا أثناء حالات التحميل الزائد قصيرة المدى. تتمثل خصائصه في قدرته على تحمل حالات التحميل الزائد قصيرة المدى، ولكن في حال استمرار التحميل الزائد، فإن تراكم الحرارة سيؤدي إلى إيقاف التشغيل الحراري.2. حد التيار العكسييُشبه تحديد التيار بالانحياز إلى حد كبير تحديد الحد الأعلى القياسي. إلا أن غرضه الأساسي هو الحد من إجمالي تبديد الطاقة. وهذا يعني أنه مع انخفاض جهد الخرج (VOUT) وثبات جهد الدخل (VIN)، يتم تقليل حد تيار الخرج خطيًا للحفاظ على ترانزستور الخرج ضمن حد آمن لتبديد الطاقة. تستفيد أجهزة مثل TLV717P من تحديد التيار بالانحياز لأنها تُصنع في الغالب في عبوات صغيرة جدًا ذات مقاومة حرارية عالية. يوضح الشكل 3 سلوك حد تيار الخرج لجهاز TLV717P. وكما هو واضح، بما أن جهد الدخل (VIN) مُحدد عند VOUT + 0.5 فولت، فإن الحد الأقصى المسموح به لتبديد الطاقة عند 25 درجة مئوية هو 150 ميلي واط. بعد تجاوز حد التيار وبدء انخفاض جهد الخرج (VOUT) (بافتراض ثبات مقاومة الحمل RLOAD)، ينخفض ​​كل من تيار الخرج (IOUT) وتبديد الطاقة. وهذا يضيف تعقيدًا طفيفًا للأجهزة غير الأومية التي تستهلك تيارًا ثابتًا ويمكن أن يؤدي إلى حالة تثبيت حيث يستمر الجهاز المزود بالطاقة في تقليل VOUT ويستمر منظم الجهد الخطي المنخفض في تقليل IOUT.3. إيقاف التشغيل بسبب التيار الزائدعلى عكس تقنيتي تحديد التيار عند الحد الأقصى والحد العكسي للتيار، تعتمد حماية إيقاف التشغيل عند زيادة التيار على آلية إيقاف تشغيل داخلية سريعة. يتضمن الهيكل الداخلي لمنظم الجهد الخطي المنخفض (LDO) مرآة تيار لاستشعار التيار ومقارنًا لتحقيق إيقاف تشغيل سريع عند زيادة التيار. عندما يصل تيار خرج منظم الجهد الخطي المنخفض إلى مستوى الحماية من زيادة التيار، يتم إيقاف تشغيله فورًا. لذلك، تُعد حماية عتبة التيار أسرع من تقنيتي تحديد التيار عند الحد الأقصى والحد العكسي للتيار. في حال تحميل خرج منظم الجهد الخطي المنخفض بحمل سعوي كبير، سيتعرض لتيار بدء تشغيل عالٍ، مما قد يؤدي إلى تفعيل آلية إيقاف التشغيل عند زيادة التيار ومنعه من بدء التشغيل بشكل صحيح. في هذه الحالة، لا يُنصح باختيار منظم جهد خطي منخفض مزود بخاصية إيقاف التشغيل عند زيادة التيار.

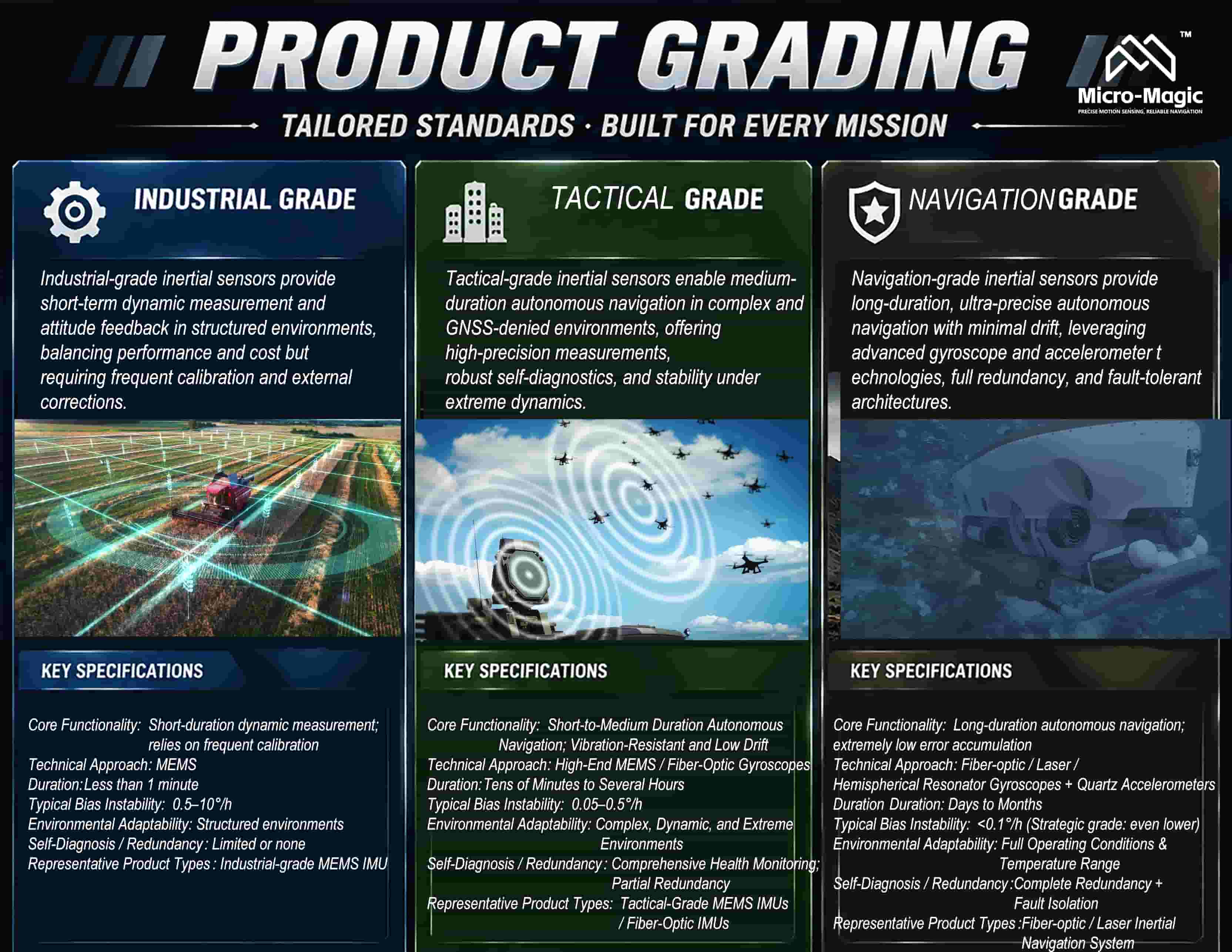

تصفح المقال بسرعة في دقيقة واحدةوحدة قياس القصور الذاتي للجيروسكوب الليفي البصري (FOG IMU) و وحدة قياس القصور الذاتي MEMS تختلف وحدات القياس بالقصور الذاتي (IMU) المزودة بجيروسكوب ألياف بصرية اختلافًا كبيرًا في الدقة، والقدرة على التكيف مع البيئة، والموثوقية، وغيرها من الجوانب، وذلك لاختلاف المبادئ التقنية. ولا تزال هذه الوحدات لا غنى عنها في مجالات الأسلحة الاستراتيجية، واستكشاف الفضاء السحيق/أعماق البحار، والأنظمة العسكرية عالية الديناميكية، والأجهزة العلمية. وتكمن مزاياها الأساسية في دقتها العالية، وثباتها في جميع درجات الحرارة، ومقاومتها الشديدة للظروف البيئية القاسية. وحتى مع اقتراب بعض أنظمة MEMS المتطورة من مستوى الأداء التكتيكي، فإنها لا تزال عاجزة عن تلبية متطلبات المستوى الاستراتيجي لتكنولوجيا الدفاع المتطورة. التطبيقات الأساسية في مجال تكنولوجيا الدفاع المتطورة 1. الملاحة والتوجيه للمعدات العسكرية على المستوى الاستراتيجي تحتاج الصواريخ الباليستية العابرة للقارات والغواصات النووية الاستراتيجية إلى الحفاظ على دقة تحديد مواقع فائقة (استقرار انحياز صفري ≤ 0.05 درجة/ساعة) في بيئات تفتقر إلى إشارات الأقمار الصناعية (مثل أعماق البحار أو الفضاء)، ومقاومة الصدمات القوية (>25g)، ​​ودرجات الحرارة القصوى (-45 درجة مئوية إلى 70 درجة مئوية)، والتداخل الكهرومغناطيسي. يُعد استقرار الانحياز الصفري (عادةً ≥ 0.1 درجة/ساعة) ومقاومة الصدمات لوحدة القياس بالقصور الذاتي الكهروميكانيكية الدقيقة (MEMS IMU) غير كافيين، وقد يؤدي تراكم الأخطاء إلى انحراف التوجيه عن الهدف.في مجال التحكم في وضعية الأقمار الصناعية، تتطلب بيئة الفضاء قياس السرعة الزاوية بدقة تصل إلى مستوى الميكروراديان (المشي العشوائي ≤ 0.005°/√ ساعة) واستقرارًا طويل الأمد (متوسط ​​الوقت بين الأعطال > 20000 ساعة). يتميز الجيروسكوب الليفي البصري باستقرار حراري ومقاومة للإشعاع أفضل من الجيروسكوبات الكهروميكانيكية الدقيقة (MEMS)، التي تعمل بشكل أفضل في الفراغ.تنجرف بسهولة تحت تأثير الإشعاع. 2. تداخل كهرومغناطيسي قوي وأنظمة تكتيكية عالية الديناميكية في المجال الكهرومغناطيسي القوي لمنصات الحرب الإلكترونية (مثل أجهزة التشويش الراداري)، تكون أنظمة MEMS عرضة لقفزات البيانات بسبب حساسية هياكل أشباه الموصلات للتداخل، بينما تعتمد الجيروسكوبات الليفية البصرية تصميمًا بصريًا بالكامل ولها خصائص مواد غير مغناطيسية يمكنها مقاومة التداخل الكهرومغناطيسي تمامًا.أثناء عملية توجيه الطائرات فائقة السرعة، تتولد اهتزازات شديدة ودرجات حرارة عالية خلال الطيران بسرعات فائقة (أكثر من 5 ماخ). وحدة القياس بالقصور الذاتي (IMU) المكونة من جيروسكوب ألياف بصرية ومقياس تسارع كوارتزي قادرة على تحمل صدمة بقوة 100 غرام واهتزازات بتردد 2000 هرتز، بينما يكون هيكلها المصنوع بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) عرضة للفشل الناتج عن الرنين.في نظام التحكم في إطلاق النار للطائرات المقاتلة العسكرية، يتم حساب زاوية الوضع في الوقت الفعلي (الخطأ). 20000 ساعةمتوسط ​​الوقت بين الأعطال
