مقدمة في عمليات الحفر تحت السطحية، مثل حفر آبار النفط والاستكشاف الجيولوجي، تؤدي وحدات القياس بالقصور الذاتي (IMUs) وظائف أساسية تشمل التحكم في مسار البئر، والقياس أثناء الحفر (MWD)، وتحديد الوضع، والملاحة/تحديد الموقع. مع ذلك، تُعد بيئة الحفر تحت السطحية بيئة قاسية لأجهزة الاستشعار: إذ قد تتجاوز درجات الحرارة 150 درجة مئوية أو حتى 200 درجة مئوية، وتتجاوز الضغوط 100 ميجا باسكال، ويتعرض أنبوب الحفر لاهتزازات مستمرة وشديدة وأحمال صدمية عالية. في مثل هذه البيئات، تكون أجهزة استشعار IMU التقليدية عرضة لانحراف الدقة، وانخفاض عمرها الافتراضي، وحتى التعطل التام. لذلك، يُعد تحديد المواصفات الفنية الدقيقة لأجهزة استشعار IMU العاملة في بيئات الحفر تحت السطحية ذات درجات الحرارة والضغوط والاهتزازات العالية أمرًا بالغ الأهمية لضمان سلامة ودقة عمليات الحفر. يمكن تصنيف المواصفات الفنية لأجهزة استشعار IMU الموجودة في الآبار إلى ستة أبعاد رئيسية: التكيف مع درجات الحرارة المختلفة، ومقاومة الاهتزازات والصدمات، والدقة والاستقرار، وقيود التغليف والأبعاد، والخصائص الكهربائية وخصائص الطاقة، والعمر التشغيلي والموثوقية. وسيتم تفصيل هذه الأبعاد أدناه. ثانيًا: مواصفات التكيف مع درجات الحرارة تُمثل درجة الحرارة التحدي الأكبر الذي تُفرضه بيئة قاع البئر على مستشعرات وحدة القياس بالقصور الذاتي (IMU). يبلغ التدرج الحراري الأرضي العالمي عمومًا 25 درجة مئوية لكل كيلومتر من العمق؛ وفي الآبار فائقة العمق، غالبًا ما تتجاوز درجات حرارة قاع البئر 150 درجة مئوية. ونتيجةً لذلك، يُعد نطاق درجة حرارة التشغيل من أهم المواصفات الفنية. نطاق درجة حرارة التشغيل: تتطلب مستشعرات وحدة القياس بالقصور الذاتي (IMU) الموجودة في الآبار عادةً نطاق درجة حرارة تشغيل يتراوح بين -40 درجة مئوية و+125 درجة مئوية، بينما يجب أن تتحمل المنتجات المتطورة درجات حرارة تتراوح بين -40 درجة مئوية و+175 درجة مئوية أو أعلى. بعض المستشعرات المصممة للآبار فائقة العمق قادرة بالفعل على تحمل درجات حرارة قصوى تتراوح بين 180 درجة مئوية و200 درجة مئوية. ولا يمكن إغفال الحد الأدنى لنطاق درجة حرارة التشغيل، حيث يجب أن تتحمل المعدات درجات الحرارة المنخفضة أثناء العمليات في المناطق الباردة أو في ظروف الشتاء. التعويض الكامل لنطاق درجة الحرارة والاستقرار الحراري: لا يكفي مجرد القدرة على العمل ضمن نطاق واسع من درجات الحرارة لتلبية متطلبات الدقة. يجب أن تخضع المستشعرات لتعويض دقيق عبر نطاق درجة الحرارة بأكمله لضمان انحراف منخفض وقابلية تكرار عالية على الرغم من تقلبات درجة الحرارة الشديدة. تشمل المواصفات الرئيسية ما يلي: يجب التحكم في معامل درجة حرارة الانحياز عادةً ضمن ±80 ميكروغرام/درجة مئوية، ومعامل درجة حرارة عامل المقياس ضمن ±100 جزء في المليون/درجة مئوية. في بيئة ذات درجة حرارة عالية تبلغ +125 درجة مئوية، يجب التحكم في قابلية تكرار انحياز مقياس التسارع ضمن 30 ميكروغرام، ويجب أن يكون استقرار انحيازه (10 ثوانٍ 1σ) أقل من 5 ميكروغرام. يُعد خطأ الانحياز المتبقي عبر نطاق درجة الحرارة معيارًا رئيسيًا لتقييم قابلية التكيف مع درجة الحرارة؛ ويمكن للمنتجات المتطورة الحفاظ على هذا الخطأ ضمن 1.7 ملليغرام. ثالثًا: مواصفات تحمل الاهتزاز والصدمات أثناء الحفر الدوراني، تتعرض سلسلة الحفر في قاع البئر لاهتزازات عشوائية واسعة النطاق مستمرة وصدمات شديدة وفورية ناتجة عن تكسير لقمة الحفر للصخور. وهذا يمثل التحدي الرئيسي الثاني لأجهزة استشعار وحدة القياس بالقصور الذاتي (IMU). تحمل الاهتزاز المستمر: يجب أن تتحمل أجهزة الاستشعار بيئات الاهتزاز المستمر، وعادةً ما يتطلب ذلك تحمل اهتزاز مستمر يتجاوز 25g (تسارع الجاذبية الأرضية). في ظل ظروف الاهتزاز العشوائي، اجتازت بعض أجهزة الاستشعار عالية الأداء بنجاح اختبارات مشتركة شملت اهتزازًا عشوائيًا بقيمة 20g RMS واهتزازًا جيبيًا متغيرًا بقيمة 50g. مقاومة الصدمات اللحظية: تُولّد اصطدامات مثقاب الحفر تسارعات لحظية قصوى عالية للغاية؛ لذا يجب أن تتحمل المستشعرات صدمات شديدة تصل إلى 1000 غرام/0.5 مللي ثانية. تحدد هذه المواصفة بشكل مباشر قدرة المستشعر على البقاء في ظل ظروف التشغيل القاسية. قدرة كبح الاهتزازات: لا يقتصر دور أجهزة الاستشعار على مجرد "مقاومة" الاهتزازات، بل يجب عليها أيضًا "كبح" تأثيرها على دقة القياس. يُعد خطأ تصحيح الاهتزازات عاملًا حاسمًا؛ إذ يمكن للهياكل المتقدمة ذات الحلقة المغلقة تقليل هذا الخطأ عشرة أضعاف، ما يحقق قدرة على كبح الاهتزازات تصل إلى 20 ميكروغرام/غرام². يضمن انخفاض خطأ تصحيح الاهتزازات استخلاص إشارات الجاذبية والسرعة الزاوية الحقيقية بوضوح وسط الاهتزازات المعقدة لسلسلة الحفر. رابعاً: مواصفات الدقة والاستقرار إلى جانب تلبية متطلبات التكيف البيئي، يجب أن تمتلك مستشعرات IMU أيضًا دقة قياس كافية؛ وإلا فإن تحديد الوضع والتحكم في المسار سيكون بلا معنى. مواصفات الجيروسكوب: يُعدّ استقرار انحياز الجيروسكوب معيارًا أساسيًا لقياس دقته. عادةً ما تكون المتطلبات أقل من 0.1 درجة/ساعة (10 ثوانٍ 1σ)، بينما تصل المنتجات عالية الجودة إلى 0.01 درجة/ساعة أو حتى أقل. أما متطلبات عدم استقرار الانحياز فتكون أقل من 0.02 درجة/ساعة، مع وصول بعض المنتجات إلى مستويات ضمن 0.01 درجة/ساعة. يُعدّ الانحراف العشوائي للزاوية (ARW) مقياسًا بالغ الأهمية لمستويات ضوضاء الجيروسكوب؛ حيث تبدأ المتطلبات من 0.025 درجة/√ساعة، بينما تصل المنتجات عالية الجودة إلى 0.0025 درجة/√ساعة. مواصفات مقياس التسارع: عادةً ما تكون متطلبات استقرار الانحياز أقل من 78 ميكروغرام، بينما تحقق المنتجات عالية الأداء أقل من 50 ميكروغرام أو حتى 5 ميكروغرام (10 ثوانٍ، 1σ). يجب ضبط تكرارية الانحياز ضمن نطاق 100 إلى 425 ميكروغرام. يجب أن يكون معامل اللاخطية من الدرجة الثانية أقل من 100 ميكروغرام/غرام² لضمان خطية قياسات التسارع عبر نطاق ديناميكي واسع. أما بالنسبة للدقة، فيمكن لمقاييس التسارع عالية الأداء تحقيق مستويات أقل من 10 ميكروغرام. عادةً ما يُشترط أن تكون كثافة الضوضاء، وهي مؤشر رئيسي لمستوى ضوضاء مقياس التسارع، أقل من 10 ميكروغرام/جذر هرتز. الاستقرار طويل الأمد: نظرًا لأن عمليات الحفر قد تمتد لأسابيع أو حتى أشهر، فإن استقرار انحياز المستشعر ومعامل القياس على المدى الطويل أمر بالغ الأهمية. يجب ضبط التكرارية الشهرية المجمعة للانحياز ضمن 150 ميكروغرام، ولمعامل القياس ضمن 150 جزءًا في المليون. كما يجب ضبط التكرارية الشهرية المجمعة لمعامل اللاخطية ضمن ±40 ميكروغرام/غرام². خامساً: قيود التغليف والأبعاد المساحة الموجودة في قاع البئر محدودة للغاية؛ يجب أن تستوفي أجهزة استشعار IMU متطلبات صارمة للتصغير والتغليف. الأبعاد الفيزيائية: تتطلب أجهزة الاستشعار تصميمًا صغيرًا لتناسب أدوات الحفر ذات الأقطار المحدودة. يبلغ قياس وحدة القياس بالقصور الذاتي (IMU) عالية الأداء عادةً حوالي 120 مم × 30 مم. أما المكونات المنفصلة، ​​مثل مقاييس التسارع، فتتطلب تصغيرًا أكبر، حيث تصل أبعادها النموذجية إلى 18.2 مم × 16 مم. الوزن: يُعدّ التصميم خفيف الوزن مطلباً أساسياً لأجهزة القياس في الآبار. وعادةً ما يُحافظ على وزن وحدة القياس بالقصور الذاتي (IMU) الكاملة أقل من 500 غرام، بينما قد يصل وزن مقاييس التسارع المنفصلة إلى 25 غراماً فقط. التصميم الهيكلي: يُعدّ التصميم الصلب بالكامل، الخالي من الأجزاء المتحركة، الخيار الأمثل لوحدات القياس بالقصور الذاتي (IMU) في الآبار، مما يُحسّن بشكل كبير من موثوقيتها في البيئات المعرضة للاهتزازات الشديدة والصدمات العالية. يُسهّل التصميم الأسطواني المتكامل عملية دمجها في أدوات الآبار دون الحاجة إلى تعديل تصميمات المعدات الحالية. يجب أن يُصنع الغلاف من مواد عالية المتانة ومقاومة للتآكل، مثل الفولاذ المقاوم للصدأ من سلسلة 300. منع التسرب ومقاومة الضغط: باعتبارها مكونًا أساسيًا في أدوات الآبار، تتطلب وحدة القياس بالقصور الذاتي (IMU) غلافًا يفي بمعايير منع التسرب تحت الضغط العالي. على الرغم من أن وحدة القياس بالقصور الذاتي (IMU) تُوضع عادةً داخل سلسلة أدوات مقاومة للضغط، إلا أن تصميم غلافها يجب أن يضمن سلامة منع التسرب وأداء العزل في بيئات ذات درجات حرارة وضغوط عالية. تتطلب مواصفات مقاومة الضغط على مستوى النظام عادةً تصنيفات تصل إلى 138 ميجا باسكال (20,000 رطل لكل بوصة مربعة) أو حتى 172 ميجا باسكال (25,000 رطل لكل بوصة مربعة). سادساً: مواصفات استهلاك الطاقة الكهربائية ظروف إمداد الطاقة في قاع البئر محدودة؛ لذلك، فإن الخصائص الكهربائية لمستشعر IMU تؤثر بشكل مباشر على جدوى النظام ومدة التشغيل. جهد التغذية: يجب أن يدعم نطاق جهد إدخال واسع لاستيعاب ظروف الطاقة غير المستقرة في قاع البئر؛ تتراوح المتطلبات النموذجية من 5 فولت إلى 12 فولت. استهلاك الطاقة: يُعدّ انخفاض استهلاك الطاقة شرطًا أساسيًا. يجب أن يتراوح استهلاك الطاقة لوحدة القياس بالقصور الذاتي (IMU) الكاملة عادةً بين 2 و3 واط. لا يُخفف انخفاض استهلاك الطاقة الحمل على نظام إمداد الطاقة في قاع البئر فحسب، بل يُقلل أيضًا من ارتفاع درجة حرارة المستشعر نفسه، مما يُسهّل إدارة الحرارة في البيئات ذات درجات الحرارة العالية. واجهة الاتصال: يجب أن تكون مزودة بواجهة ناقل بيانات مناسبة لنقل البيانات لمسافات طويلة داخل البئر؛ ويُعدّ RS-422 خيارًا شائعًا. يجب أن يفي معدل نقل البيانات بمتطلبات الوقت الفعلي، حيث يصل عادةً إلى 921,600 بت في الثانية. كما يجب أن يفي معدل تحديث البيانات باحتياجات نظام التحكم في الوقت الفعلي، بقيمة نموذجية لا تقل عن 400 هرتز. سابعاً: مواصفات العمر التشغيلي والموثوقية لا يمكن إيقاف عمليات الحفر بشكل تعسفي؛ لذلك، يجب أن يتمتع مستشعر IMU بعمر تشغيلي وموثوقية كافية. عمر تشغيلي طويل في درجات الحرارة العالية: يجب أن يكون المستشعر قادرًا على العمل بشكل متواصل لعدة آلاف من الساعات عند درجة حرارة التشغيل المقدرة. عند درجة حرارة التشغيل القصوى التي تبلغ +175 درجة مئوية، يلزم عمر خدمة يتجاوز 1000 ساعة. اختبار الموثوقية: يجب أن يجتاز المستشعر سلسلة من اختبارات الموثوقية البيئية، بما في ذلك اختبارات دورات الضغط والحرارة العالية (HTHP) واختبارات الحالة المستقرة (عادةً ≥ 24 ساعة)، واختبارات دورات درجة الحرارة (مثلًا، من -55 درجة مئوية إلى +165 درجة مئوية)، واختبارات الاهتزازات المُجمعة في درجات الحرارة العالية. يُعد متوسط ​​الوقت بين الأعطال (MTBF) مقياسًا كميًا للموثوقية، ويجب أن يفي بمتطلبات التشغيل المستمر في قاع البئر. قدرة مقاومة التداخل: في بيئات قاع البئر التي تتميز بتداخل مغناطيسي قوي، يجب أن تمتلك وحدة القياس بالقصور الذاتي (IMU) القدرة على توجيه نفسها ذاتيًا - بشكل مستقل عن المجال المغناطيسي للأرض - وبالتالي التغلب على مشكلات الأعطال التي تواجهها البوصلات المغناطيسية التقليدية في البيئات المغناطيسية الحديدية (مثل داخل الأغلفة الفولاذية). خاتمة تشمل المواصفات الفنية لوحدات القياس بالقصور الذاتي (IMUs) في الآبار، المصممة لتحمل درجات الحرارة والضغوط العالية والاهتزازات الشديدة، ستة أبعاد رئيسية: التكيف مع درجات الحرارة المختلفة، ومقاومة الاهتزازات والصدمات، ودقة القياس واستقراره، وحجم الوحدة، واستهلاك الطاقة الكهربائية، وعمر التشغيل/الموثوقية. هذه المعايير مترابطة ومتداخلة. تشير اتجاهات الصناعة إلى ارتفاع مستمر في الحد الأقصى لدرجات حرارة التشغيل، من 125 درجة مئوية إلى 150 و175 و200 درجة مئوية، إلى جانب تحسينات مستمرة في كبح الاهتزازات ودقة القياس، بالإضافة إلى تصغير الحجم وتحسين التصميمات منخفضة الطاقة. تدفع هذه التطورات التكنولوجية تطور مستشعرات وحدات القياس بالقصور الذاتي في الآبار نحو تحمل أعلى لدرجات الحرارة والاهتزازات، ودقة أكبر، وعمر خدمة أطول، مما يوفر دعمًا تقنيًا قويًا بشكل متزايد لاستكشاف وتطوير موارد النفط والغاز في أعماق الأرض.

مقدمةفي هندسة حفر آبار النفط والغاز، تؤدي أنظمة القياس أثناء الحفر (MWD) مهمة بالغة الأهمية تتمثل في الحصول على بيانات مسار البئر في الوقت الفعلي. تفرض بيئة قاع البئر متطلبات صارمة للغاية على أنظمة الملاحة، بما في ذلك درجات حرارة تتجاوز 150 درجة مئوية، واهتزازات وصدمات شديدة ومستمرة، وقيود مكانية صارمة، وتشوه كبير في المجال المغناطيسي الأرضي، وكلها تشكل عوائق تقنية أمام الملاحة داخل البئر. وقد برزت أنظمة الملاحة بالقصور الذاتي (INS) كنهج تقني رئيسي لأنظمة القياس أثناء الحفر (MWD) نظرًا لمستوى عالٍ من الاستقلالية وعدم اعتمادها على الإشارات الخارجية. تقدم هذه الورقة تحليلًا تقنيًا يغطي خمسة جوانب: بنية النظام، والمكونات الأساسية، وتعويض الأخطاء، وخوارزميات الملاحة، وتكامل النظام. بنية النظاميتألف نظام القياس أثناء الحفر بالقصور الذاتي من وحدة قياس داخل البئر ونظام معالجة سطحي. تُركّب وحدة القياس داخل البئر في أنبوب الحفر بالقرب من رأس الحفر، وتتضمن وحدة قياس بالقصور الذاتي (IMU) تتألف من جيروسكوبات ثلاثية المحاور ومقاييس تسارع ثلاثية المحاور، بالإضافة إلى دوائر جمع الإشارات ووحدة الطاقة وواجهات الاتصال. أما النظام السطحي، فهو مسؤول عن استقبال البيانات، وحسابات الملاحة، وعرض مسار الحفر، ودعم اتخاذ القرارات.تعتمد الحلول السائدة الحالية على تقنية القياس بالقصور الذاتي، حيث يتم تثبيت وحدة القياس بالقصور الذاتي بشكل محكم داخل أداة الحفر. ومن خلال الاستغناء عن هياكل التثبيت الميكانيكية المعقدة، يُمكّن هذا النهج بشكل أساسي من تصغير حجم النظام وتعزيز موثوقيته.مكونات المستشعر الأساسية اختيار وتكوين المستشعر تتألف المستشعرات الأساسية لنظام الملاحة بالقصور الذاتي أثناء الحفر (LWD) من جيروسكوب ثلاثي المحاور بتقنية MEMS ومقياس تسارع ثلاثي المحاور بتقنية MEMS، مما يوفر إمكانيات استشعار شاملة بالقصور الذاتي بست درجات حرية. وقد أصبحت تقنية MEMS الخيار الأمثل نظرًا لمزاياها، مثل انخفاض استهلاك الطاقة، وصغر الحجم، وإمكانية التكامل العالية. تعمل وحدات القياس بالقصور الذاتي (IMU) المتطورة بتقنية MEMS ضمن نطاق درجة حرارة يتراوح بين -40 درجة مئوية و+125 درجة مئوية، مع قدرة بعض مقاييس التسارع على تحمل درجات حرارة تصل إلى +175 درجة مئوية. التكوين الاحتياطي والتصميم المقاوم للاهتزاز يُعدّ تكوين وحدات القياس بالقصور الذاتي MEMS-IMU الاحتياطية أسلوبًا أساسيًا لتعزيز الموثوقية. يتضمن تصميم نموذجي للملاحة بالقصور الذاتي المزدوج وحدات قياس بالقصور الذاتي عالية الدقة وأخرى منخفضة الدقة، مما يحقق توازنًا بين الدقة والتكلفة مع توسيع نطاق القياس الديناميكي. ويظل النظام فعالًا حتى في حال تعطل إحدى وحدات الاستشعار.فيما يتعلق بمقاومة الاهتزاز، لا يحتوي التصميم الصلب بالكامل على أي أجزاء ميكانيكية متحركة، مما يقضي تمامًا على التآكل الميكانيكي والإجهاد الناتج عن الرنين. يحيط هيكل المنصة الداخلي بعناصر الاستشعار الأساسية داخل حامل متين، مستخدمًا تصميمًا متعدد الطبقات لامتصاص طاقة الاهتزاز وتخميدها. معالجة الإشارات وتعويض الأخطاء نماذج خطأ المستشعر بالقصور الذاتي تحتوي القياسات من مستشعرات القصور الذاتي بتقنية MEMS على مكونات خطأ متعددة. نموذج قياس الجيروسكوب هو:ω̃ = ω + b_g + s_g∙ω + M_g∙ω + n_g + ε_g(T)نموذج قياس التسارع هو:ã = a + b_a + s_a∙a + M_a∙a + n_a + ε_a(T) + gحيث: "b" = الانحياز؛ "s" = خطأ عامل المقياس؛ "M" = مصفوفة خطأ التركيب؛"n" = ضوضاء عشوائية؛ "ε(T)" = انحراف درجة الحرارة؛ "g" = متجه تسارع الجاذبية.يتطلب تحقيق قياس عالي الدقة معايرة كل حد من حدود الخطأ وتعويضه. المعايرة الثابتة وتعويض درجة الحرارة يتم إجراء تعويض الخطأ الثابت خلال مرحلة معايرة المصنع. على سبيل المثال، عند معايرة مقياس التسارع بستة أوضاع، يتم وضع معادلات الرصد - $y = H \cdot X + v$ - عن طريق وضع وحدة القياس بالقصور الذاتي (IMU) في ستة اتجاهات مختلفة.ثم يتم حل متجه معلمات الخطأ $X$ باستخدام طريقة المربعات الصغرى. يُعدّ التعويض الكامل لنطاق درجة الحرارة أمرًا بالغ الأهمية للتعويض الديناميكي. وتُستخدم نماذج التوفيق متعددة الحدود بشكل شائع لتوصيف انحراف درجة الحرارة.$\varepsilon(T) = k_0 + k_1 T + k_2 T^2 + \dots + k_n T^n$تُحدد معاملات المطابقة (k_0، k_1، ...، k_n) من خلال تجارب معايرة شاملة لنطاق درجة الحرارة لتمكين تصحيح درجة الحرارة في الوقت الفعلي. وفي السنوات الأخيرة، تم إدخال خوارزميات ذكية، مثل الشبكات العصبية، للتعويض بكفاءة عن الأخطاء غير الخطية. تحديد الأخطاء عبر الإنترنت تتغير معايير الخطأ ديناميكيًا أثناء عملية الحفر، وهو سيناريو يصعب على المعايرة التقليدية غير المتصلة بالإنترنت معالجته. يستخدم تحديد الخطأ عبر الإنترنت خوارزميات تحسين ذكية وبيانات في الوقت الفعلي لتحديد معايير الخطأ ديناميكيًا وتحقيق تعويض تكيفي، وبالتالي الحفاظ على خطأ قياس ميل البئر في حدود 1.43 درجة.تتلخص عملية تعويض الخطأ الكاملة فيما يلي:5. إطار عمل خوارزمية الملاحة 5.1. تحديث الموقفجوهر حسابات الملاحة بالقصور الذاتي المثبتة هو تحديث مصفوفة الوضع؛ ومعادلتها التفاضلية هي:

يواجه نظام الملاحة الأحادي صعوبة في تلبية متطلبات التغطية التشغيلية الكاملة: إذ يتعطل نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) تحت الماء أو في المناطق الحضرية المكتظة بالمباني؛ ويُحدّ نطاق تتبع قاع البحر من دقة نظام تحديد السرعة الديناميكي (DVL)؛ ويعاني نظام قياس المسافة من انزلاق العجلات وأخطاء عامل القياس؛ وتتدهور أنظمة الرؤية في البيئات ذات الملمس المنخفض أو في ظل ظروف إضاءة متغيرة. يكمن المفهوم الأساسي لدمج مصادر متعددة في الاستفادة من الخصائص التكميلية لمختلف أجهزة الاستشعار لتحقيق التكرار وتحمل الأعطال من خلال نظرية التقدير الأمثل. تُحلل هذه الورقة البحثية بشكل منهجي أربعة أنماط نموذجية للملاحة المتكاملة بناءً على بُعدين: عمق الاقتران وتكامل المعلومات. **تصنيف عمق الاقتران** يمكن تصنيف دمج المصادر المتعددة إلى ثلاثة مستويات بناءً على عمق تكامل المعلومات: يمثل **الترابط الضعيف** أدنى مستوى من الترابط، حيث تُجري الأنظمة الفرعية حسابات مستقلة، ويقوم مرشح رئيسي بدمج معلمات الملاحة مثل الموقع والسرعة. تشمل مزاياه انخفاض الحمل الحسابي وسهولة تحديد الأعطال؛ ومع ذلك، ينشأ فقدان الدقة بشكل أساسي من الطبيعة المستقلة لحسابات النظام الفرعي. * **الاقتران الوثيق** يرفع مستوى الملاحظة إلى مستوى القياسات الخام؛ البيانات الخام من وحدة القياس بالقصور الذاتي (IMU) وجهاز قياس سرعة المركبة (DVL) (أو أجهزة استشعار الرؤية) تشارك بشكل مباشر في عملية تقدير مشتركة، باستخدام الارتباط الزمني لخصائص خطأ المستشعر لتحقيق تقدير فائق. * **الاقتران العميق** يذهب خطوة أبعد من خلال دمج الإشارات الخام من أجهزة استشعار معينة في التحكم ذي الحلقة المغلقة لوحدة القياس بالقصور الذاتي، مما يؤدي إلى إنشاء تغذية راجعة مباشرة في مجال القياس؛ وهذا يمثل أعلى مستوى من الاقتران، مما يتيح دقة فائقة وأقصى قدر من المتانة. **مبادئ أنماط الملاحة المتكاملة الأربعة** (1) **تكامل نظام الملاحة بالقصور الذاتي/رخصة قيادة المركبات** يقيس جهاز قياس سرعة دوبلر (DVL) سرعة المركبة ثلاثية الأبعاد بالنسبة لقاع البحر (أو طبقة الماء) باستخدام تأثير دوبلر. ويُعدّ تكامل نظام الملاحة بالقصور الذاتي (INS) مع جهاز قياس سرعة دوبلر (DVL) عملية ترشيح كالمان تعتمد على قياسات السرعة: حيث تُستخدم قياسات سرعة جهاز قياس سرعة دوبلر (DVL) كبيانات خارجية لتصحيح أخطاء سرعة نظام الملاحة بالقصور الذاتي (INS)، وبالتالي الحدّ من انحراف الموقع. ويمكن التعبير عن معادلات الحالة ومعادلات القياس كما يلي:تُعدّ مصفوفة التغاير Σ أساسيةً لتحديد أوزان الدمج: فكلما صغر التغاير (مما يدل على انخفاض عدم اليقين)، زاد الوزن المُخصّص للمستشعر. ويحظى مستشعر DVL بأعلى وزن عندما يكون تتبع القاع صحيحًا؛ ويأتي قياس المسافة في المرتبة الثانية على التضاريس الملساء؛ بينما توفر الرؤية قيودًا جانبية في المناطق الغنية بالتفاصيل البصرية. تراقب آلية كشف الأعطال وعزلها (FDI) مصادر الرصد في الوقت الفعلي بحثًا عن أي شذوذ باستخدام اختبار مربع كاي أو اختبارات البواقي. في حال تعطل تتبع قاع البحر بواسطة جهاز قياس سرعة الدوران (DVL)، يتحول النظام تلقائيًا إلى وضع دمج أنظمة الملاحة بالقصور الذاتي (INS) وقياس المسافة والرؤية؛ وفي حال تدهور الرؤية، يتحول إلى نظام دمج أنظمة الملاحة بالقصور الذاتي (INS) وجهاز قياس سرعة الدوران (DVL) وقياس المسافة؛ أما إذا لم يتبق سوى نظام الملاحة بالقصور الذاتي (INS) وقياس المسافة، فيعود إلى وضع نظام الملاحة بالقصور الذاتي (INS) فقط، مقيدًا بقيود غير هولونومية (NHC). يضمن التصميم المتجانس ذو التكرار العالي استمرارية الملاحة رغم أعطال نقطة واحدة، مما يتيح تغطية سلسة عبر سيناريوهات تشغيلية متنوعة، من المياه الضحلة والعميقة إلى البيئات تحت الماء القريبة من القاع. خاتمة  لا يقتصر نظام الملاحة المتكامل متعدد المستشعرات على زيادة عدد المستشعرات فحسب، بل يعتمد أيضاً على الاختيار الدقيق لعمق الربط والتعريف الدقيق لمصفوفات التغاير لتحقيق أداء متكامل للمستشعرات. ورغم أن الربط الأعمق يوفر دقة أعلى، إلا أنه يزيد من التعقيد الحسابي وتحديات التنفيذ الهندسي؛ لذا، ينبغي اختيار بنية الدمج الأمثل بناءً على متطلبات المهمة المحددة.

تُشكّل البيئة البحرية تحديات جسيمة لأنظمة الملاحة بالقصور الذاتي (INS): فالتآكل الناتج عن رذاذ الملح، وتكثف الرطوبة العالية، والحركة المتأرجحة المستمرة، والاهتزازات متعددة الأبعاد، كلها عوامل تؤثر بشكل مباشر على دقة النظام وموثوقيته. إذا لم يتمكن نظام الملاحة بالقصور الذاتي من التعامل بفعالية مع هذه الضغوط البيئية، فسيحدث خلل في المحاذاة، وتدهور في الدقة، بل وحتى تلف في الأجهزة. لذلك، يُعدّ التصميم التكيفي العائق التقني الأساسي الذي يُميّز أنظمة الملاحة بالقصور الذاتي البحرية عن المنتجات العامة. تصميم لحماية البيئة من رذاذ الملح والرطوبة العالية تُعدّ أيونات الكلوريد في رذاذ الملح شديدة التآكل للمكونات الهيكلية المعدنية والوصلات الكهربائية، بينما قد تؤدي البيئات ذات الرطوبة العالية إلى انخفاض كفاءة العزل وتداخل الإشارات. لذا، ينبغي تطوير استراتيجيات حماية فعّالة من جانبين: إحكام إغلاق الهيكل واختيار المواد. يقلل التصميم الهيكلي المتكامل من فجوات التجميع وعدد الموصلات. يمكن للغلاف المصبوب كوحدة واحدة أن يمنع بشكل أساسي مسار تسرب رذاذ الملح، وبالإضافة إلى أخاديد التثبيت وهياكل الحشيات المانعة للتسرب، يضمن ذلك حماية مستمرة أثناء العمليات الخارجية طويلة الأمد. فيما يتعلق باختيار المواد والعمليات، ينبغي أن يستخدم إطار حلقة الألياف الضوئية وغطاؤها موادًا واقية مغناطيسية (مثل سبيكة 1J50 المغناطيسية الناعمة) لتحقيق الحماية المغناطيسية مع ضمان مقاومة التآكل. يجب أن تستوفي الموصلات والكابلات معايير اختبار رذاذ الملح، وأن تخضع لوحات الدوائر لعملية طلاء ثلاثية الطبقات. تُعدّ حماية IP68، المتوافقة مع معايير MIL-STD، الحل الأمثل حاليًا في هذا المجال للبيئات الرطبة المعرضة لرذاذ الملح. خوارزميات المحاذاة والملاحة في ظل ظروف التمايل في ظل ظروف التذبذب، يواجه نظام الملاحة بالقصور الذاتي (INS) اضطرابين رئيسيين في عملية المحاذاة الأولية: التذبذب الزاوي (تغيرات دورية في الوضعية) والاهتزاز الخطي (تقلبات خرج مقياس التسارع). وتواجه خوارزميات المحاذاة الأساسية الثابتة التقليدية صعوبة في التقارب في ظل هذه الظروف. تعتمد أساليب المحاذاة المضادة للتأرجح على استراتيجية محاذاة تقريبية متكاملة باستخدام إطار مرجعي قصوري، حيث تستخدم تحديثات الوضعية لإزالة تأثير التأرجح الزاوي وتقليل تداخل الاهتزاز الخطي من خلال تكامل القوى. وبناءً على ذلك، يُستخدم ترشيح كالمان المصحح بالتغذية الراجعة لتقدير المحاذاة الدقيقة المثلى. تُظهر التجارب أن هذه الطريقة تُحسّن بشكل ملحوظ دقة التوجيه الأفقي والرأسي في ظروف التأرجح مقارنةً بمخططات تعديل الدوران التقليدية. تُعدّ تقنية تعديل الدوران وسيلة فعّالة أخرى للحدّ من أخطاء عامل قياس الجيروسكوب. فمن خلال تدوير وحدة القياس بالقصور الذاتي (IMU) بشكل دوري، يتم تعديل الانحراف الثابت إلى إشارة متغيرة دوريًا، والتي تلغي بعضها بعضًا أثناء التكامل، مما يقلل من التأثير طويل المدى للتأرجح على دقة الاتجاه. تصميم مقاوم للاهتزاز والصدمات يؤثر الاهتزاز على دقة نظام الملاحة بالقصور الذاتي (INS) من خلال آليتين: أولاً، يتسبب الرنين الميكانيكي في تشويه خرج وحدة القياس بالقصور الذاتي (IMU)؛ ثانياً، يرتبط الاهتزاز عالي التردد بقنوات قياس الجيروسكوب ومقياس التسارع، مما يؤدي إلى تكوين إشارات زائفة. يُعدّ تصميم الحدّ من الاهتزازات ثلاثي المراحل النهجَ السائد حاليًا: تُحقّق المرحلة الأولى عزلًا داخليًا للتخميد على مستوى مستشعر وحدة القياس بالقصور الذاتي (IMU)؛ وتُزيل المرحلة الثانية الترددات الرنانة من خلال تحسين بنية الغلاف؛ وتستخدم المرحلة الثالثة مخمدات خارجية لفصل المعدات فعليًا عن الهيكل الحامل. كما تُدمج بعض الأنظمة المتطورة أدوات مراقبة اهتزازات عالية النطاق الترددي (تصل إلى 16 كيلوهرتز)، تُخرج قيم الجذر التربيعي المتوسط ​​(RMS) وسعة الذروة والتردد لكل نطاق ترددي في الوقت الفعلي، مما يُوفّر بيانات داعمة لتحسين الهيكل. يمكن للترشيح التناظري في مسار الإشارة أن يخفف ضوضاء الاهتزاز مسبقًا على مستوى الأجهزة الأمامية، وبالاقتران مع خوارزميات الترشيح الرقمي، يضمن جودة الإشارة الداخلة إلى مرحلة الحساب. نظام حماية شامل إضافةً إلى التصاميم المتخصصة المذكورة أعلاه، يجب أن تراعي أنظمة الملاحة بالقصور الذاتي البحرية المتطورة ما يلي: القدرة على التكيف مع بيئات الطاقة المختلفة (وفقًا لمعايير MIL-704A)، والحماية الكهرومغناطيسية ثنائية الطبقات (للتغلب على التداخل الناتج عن رادارات السفن ومعدات الاتصالات)، والقدرة على العمل ضمن نطاق واسع من درجات الحرارة (-40 درجة مئوية إلى 80 درجة مئوية). تشكل هذه التدابير مجتمعةً نظام تصميم متكاملًا للتكيف مع البيئات القاسية، وهو الضمان الأساسي لنظام الملاحة بالقصور الذاتي للحفاظ على دقة رسم الخرائط في الظروف البحرية.

نظام الملاحة بالقصور الذاتي M5700 ذو الألياف الضوئية هو نظام ملاحة بالقصور الذاتي عالي الدقة، مصمم خصيصًا للمسح البحري وتطبيقات الملاحة المتطورة. يدمج هذا النظام جيروسكوبات الألياف الضوئية، ومقاييس تسارع الكوارتز المرنة، وخوارزميات الملاحة متعددة المصادر. بفضل ثبات انحراف الجيروسكوب الذي يبلغ 0.02 درجة/ساعة ودقة تحديد الاتجاه التي تصل إلى 0.005 درجة، يتبوأ هذا النظام مكانة تقنية رائدة في مجال المسح البحري. **القدرات الأساسية في مجال المسح** يُعدّ قياس حركة السفينة أثناء الرفع والخفض مطلبًا أساسيًا في المسح البحري. يوفر جهاز M5700 دقة تصل إلى 5 سم أو 5% من ارتفاع الرفع والخفض (أيهما أكبر)، مما يُعوض بفعالية تأثير حركة السفينة على بيانات قياس الأعماق متعددة الحزم. يدعم النظام فترات رفع وخفض قابلة للضبط تتراوح من ثانية واحدة إلى 30 ثانية، ويتكيف مع مختلف ظروف البحر وخصائص السفينة. يتم تكييف حلول المحاذاة بمرونة مع السيناريوهات التشغيلية: تستغرق محاذاة القاعدة الثابتة أقل من 5 دقائق (على الأرض) وأقل من 10 دقائق (في الماء)، بينما تستغرق محاذاة القاعدة الديناميكية أقل من 15 دقيقة، مما يلبي الحاجة إلى عمليات سريعة في المياه الضيقة مثل الموانئ والقنوات. يدعم نظام الملاحة المتكامل متعدد المصادر أوضاعًا متنوعة، بما في ذلك الملاحة بالقصور الذاتي/نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، والملاحة بالقصور الذاتي/نظام تحديد المواقع الديناميكي (DVL)، والملاحة بالقصور الذاتي/عداد المسافة. وبمساعدة نظام تحديد المواقع الديناميكي (DVL)، تصل دقة تحديد الموقع إلى 0.3% من المسافة المقطوعة (D)؛ وعند دمجه مع نظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS RTK)، تصل الدقة الأفقية إلى 1.5 سم ± 1 جزء في المليون، مما يضمن استمرارية الملاحة أثناء انقطاع إشارة نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS). **إمكانيات ما بعد المعالجة** تُعدّ إمكانية المعالجة اللاحقة ميزةً رئيسيةً تُفرّق جهاز M5700 عن منتجات الملاحة التي تعمل في الوقت الفعلي فقط. يتميز النظام بوحدة تخزين داخلية، حيث يقوم تلقائيًا بتسجيل بيانات وحدة القياس بالقصور الذاتي (IMU) الخام وحلول الملاحة عند التشغيل، والتي يُمكن للمستخدمين تصديرها بسهولة عبر منفذ USB أو بروتوكول نقل الملفات (FTP). يُمكن استيراد بيانات وحدة القياس بالقصور الذاتي (IMU) المخزنة مباشرةً إلى برامج معالجة لاحقة احترافية (مثل IE) لإجراء عمليات التصفية والتنعيم ثنائية الاتجاه، مما يُحسّن دقة تحديد الاتجاه والموقع بمقدار عشرة أضعاف مقارنةً بالحلول التي تعمل في الوقت الفعلي. تُمكّن هذه الإمكانية جهاز M5700 من العمل ليس فقط في العمليات التي تعمل في الوقت الفعلي، بل أيضًا كواجهة أمامية لجمع البيانات، مما يُوفّر أساسًا للبيانات الخام للمعالجة المُحسّنة ويُلبي متطلبات الدقة العالية لتطبيقات مثل المسح الهيدروغرافي ونمذجة التضاريس تحت الماء. تحديد الموقع في السوق يُعدّ جهاز M5700 مناسبًا تمامًا لسوق المسح البحري ورسم الخرائط متوسطة المدى. وتشمل قاعدة عملائه الأساسية مكاتب الهيدروغرافيا، وإدارات السلامة البحرية، وهيئات الممرات المائية، ووكالات المسح الجيولوجي البحري، ومصنّعي السفن السطحية غير المأهولة (USVs) والمركبات الموجهة عن بعد (ROVs). يشهد السوق الحالي استقطابًا حادًا: فمنتجات MEMS منخفضة التكلفة تفتقر إلى الدقة الكافية (الزاوية > 0.1 درجة) وإلى إمكانيات المعالجة اللاحقة، ما يجعلها غير قادرة على تلبية معايير المسح؛ في المقابل، توفر أنظمة الملاحة بالقصور الذاتي عالية الجودة، القائمة على الألياف الضوئية أو الليزر، أداءً فائقًا، لكنها ضخمة الحجم وباهظة الثمن (تتراوح أسعارها من مئات الآلاف إلى أكثر من مليون يوان صيني)، متجاوزةً بذلك ميزانيات معظم المشاريع التجارية. يُقدّم جهاز M5700، المبني على تقنية الجيروسكوب الليفي الضوئي، بيانات مسح حقيقية بدقة زاوية تتراوح بين 0.005 و0.02 درجة. يجمع هذا الجهاز بين تصميم صغير الحجم (2.6 كجم) وسعر مناسب للاستخدام الصناعي مع مخرج ثنائي الوضع (الملاحة في الوقت الفعلي والمعالجة اللاحقة)، ما يسدّ هذه الفجوة في السوق بفعالية. تشمل التطبيقات النموذجية المسح الطبوغرافي تحت الماء بالقرب من الشاطئ باستخدام مركبات سطحية غير مأهولة صغيرة إلى متوسطة الحجم؛ وعمليات المسح قبل التجريف ومراقبة الترسيب في قنوات الموانئ باستخدام سفن مأهولة؛ وعمليات البحث عن الأهداف تحت الماء ومسح مسارات خطوط الأنابيب باستخدام مركبات آلية تحت الماء/مركبات يتم التحكم فيها عن بُعد؛ واستخراج معلمات الأمواج لأنظمة العوامات وأنظمة التثبيت تحت السطحية. يُمكّن جهاز M5700 المستخدمين المحترفين من الحصول على بيانات الوضع والارتفاع التي تتوافق تمامًا مع معايير المسح ضمن ميزانية محدودة، مما يجعله الحل الأمثل لتحقيق التوازن بين الأداء والتكلفة في مشاريع المسح البحري.

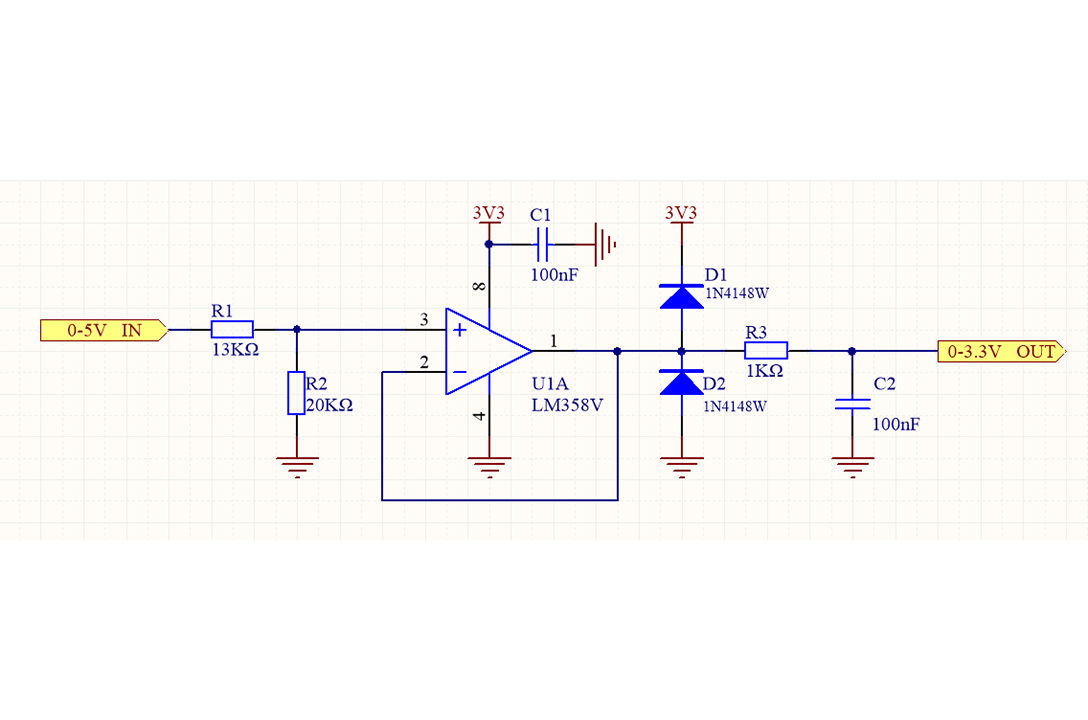

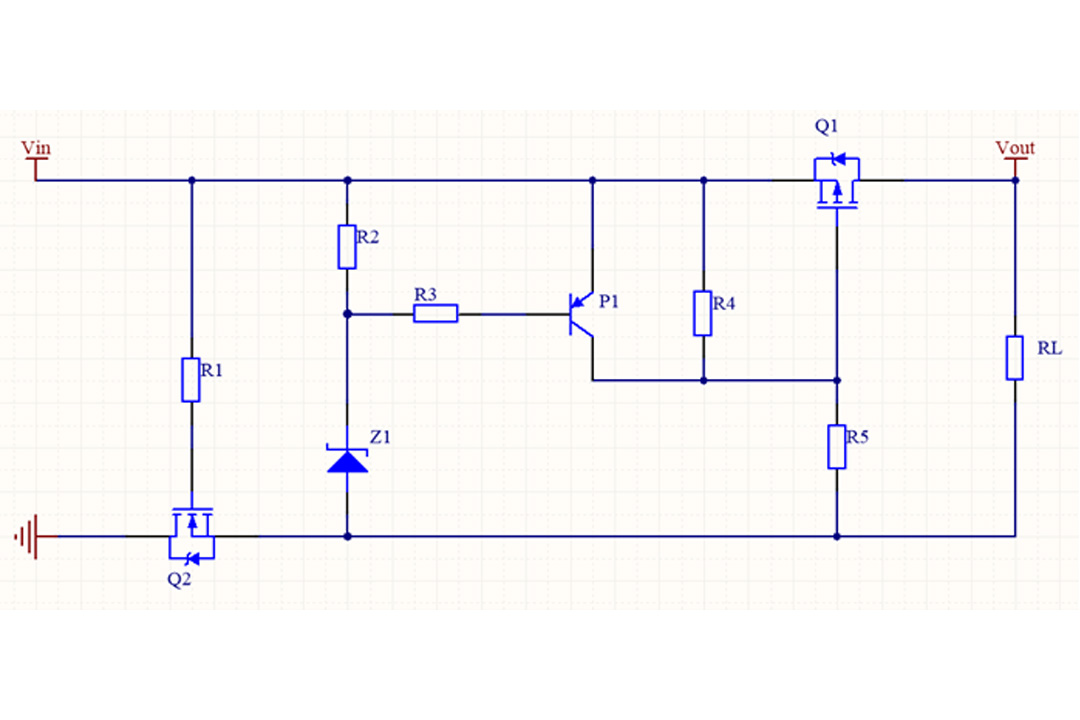

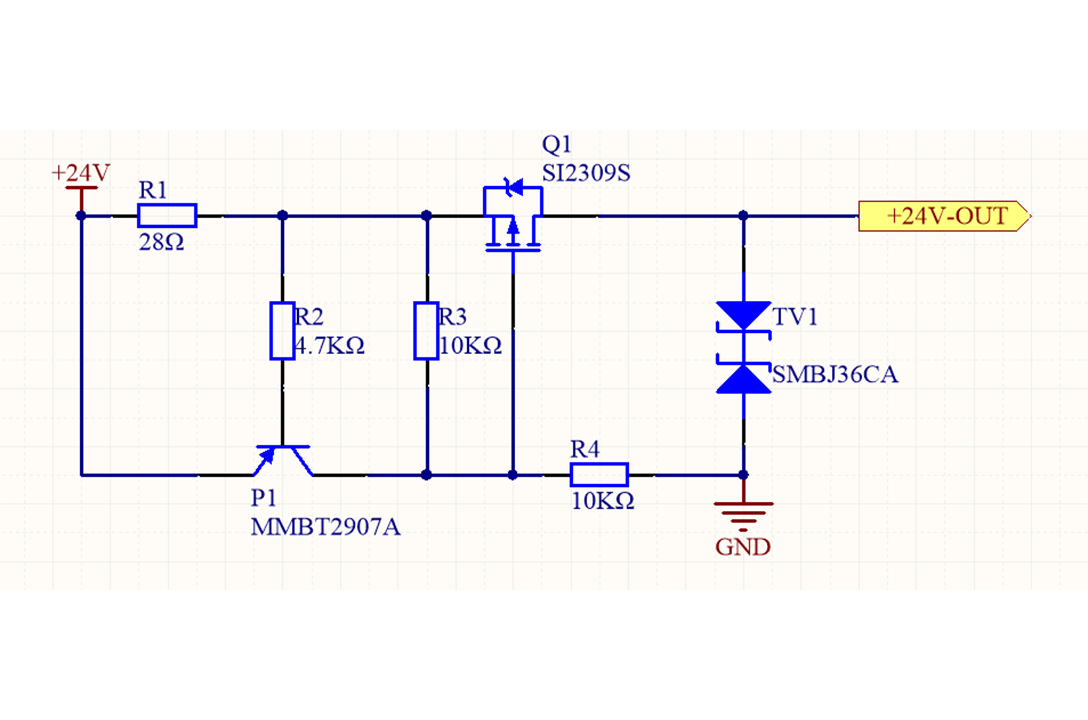

في عصر التطور السريع في مجال الأتمتة الصناعية وإنترنت الأشياء، غالبًا ما تحدد "قدرة الاتصال" بين أجهزة الاستشعار وأنظمة التحكم مدى تعقيد تنفيذ المشاريع وموثوقية النظام ككل. وبفضل خيارات تكوين واجهة الاتصال الواسعة، توفر سلسلة TD من أجهزة قياس الميل الديناميكية حلولًا مرنة وشاملة لتلبية احتياجات قياس الوضع في مختلف السيناريوهات. 1. نظرة عامة على واجهات الاتصال: الاختيار والتكييف المرن تشمل سلسلة TD مجموعة واسعة من الطرازات التي تغطي جميع طرق الاتصال الشائعة الاستخدام في القطاع الصناعي، والمصنفة بشكل عام إلى واجهات رقمية وتناظرية. تتضمن الواجهات الرقمية RS232 وRS485 وRS422 وTTL وناقل CAN؛ أما الواجهات التناظرية فتتوفر بنوعي التيار والجهد، وتدعم مخرجات مثل 4-20 مللي أمبير و0-20 مللي أمبير (تيار) و0-5 فولت و0.5-4.5 فولت و0-10 فولت (جهد). وفيما يتعلق ببروتوكولات الاتصال، تتوافق المنتجات مع Modbus RTU وبروتوكول 0x68 المخصص وCANopen، مما يحقق بالفعل "وظائف متعددة الأغراض وقابلية للتكيف عند الطلب". 2. الواجهات الرقمية: قنوات مرنة لتبادل البيانات تدعم طرازات سلسلة TD المزودة بواجهات رقمية طرق إخراج متنوعة، بما في ذلك RS232 وRS485 وRS422 وTTL وCAN. تتيح فلسفة التصميم "متعددة الواجهات" هذه للمهندسين اختيار طريقة الاتصال الأنسب لمتطلباتهم الخاصة.  يُعد RS232 مثاليًا للاتصالات قصيرة المدى من نقطة إلى نقطة، مما يوفر سهولة في تصحيح الأخطاء وتوافقًا قويًا. يدعم RS485 الإرسال لمسافات طويلة تصل إلى 2000 متر ويسمح بوجود عقد استشعار متعددة، مما يجعله الخيار المفضل لشبكات الاتصال الميدانية الصناعية. يدعم RS422 الاتصال ثنائي الاتجاه الكامل، مما يجعله مناسبًا للسيناريوهات التي تتطلب إرسال واستقبال البيانات في وقت واحد. يعمل TTL عند مستويات منطقية 3.3 فولت / 5 فولت، مما يسهل التكامل المباشر مع الأنظمة المدمجة (مثل STM32 و Arduino). تم تصميم ناقل CAN خصيصًا لتطبيقات التحكم في السيارات والصناعة، حيث يوفر مقاومة قوية للتداخل وأداءً عاليًا في الوقت الحقيقي. 3. الواجهات التناظرية: إشارات صناعية كلاسيكية وموثوقة بالنسبة للبيئات الصناعية التقليدية التي لا تزال تعتمد بشكل كبير على وحدات جمع البيانات التناظرية PLC، توفر سلسلة TD مجموعة شاملة من حلول الإخراج التناظري. تدعم نماذج الإخراج الحالية نطاقات 4-20 مللي أمبير، و0-20 مللي أمبير، و0-24 مللي أمبير. يُعد نطاق 4-20 مللي أمبير المعيار الصناعي الأكثر شيوعًا، حيث يوفر مزايا مثل مقاومة عالية للتشويش وملاءمة للإرسال لمسافات طويلة. يتوافق خرج نقطة الصفر مع 12 مللي أمبير (لوضع 4-20 مللي أمبير) أو 10 مللي أمبير (لوضع 0-20 مللي أمبير)، مع حساب الزاوية بناءً على علاقة تناسب خطية بسيطة وموثوقة. تدعم نماذج خرج الجهد ثلاثة نطاقات خرج - 0-5 فولت، 0.5-4.5 فولت، و0-10 فولت - مما يضمن التوافق مع وحدات الإدخال التناظرية لمختلف وحدات التحكم المنطقية القابلة للبرمجة (PLC). يتوافق خرج نقطة الصفر مع 2.5 فولت (لوضع 0-5 فولت) أو 5 فولت (لوضع 0-10 فولت)، باستخدام طريقة حسابية بسيطة مماثلة. تتمثل الميزة الأساسية للواجهات التناظرية في سهولة استخدامها الفوري؛ فلا حاجة لكتابة بروتوكولات اتصال معقدة. ويمكن استخلاص قيم الزاوية مباشرةً من خلال الحصول على قراءات الجهد أو التيار عبر محول تناظري رقمي، مما يقلل بشكل كبير من عوائق دمج النظام. 4. بروتوكولات الاتصال: مزيج من التوحيد والتخصيص على مستوى البروتوكول، توازن سلسلة TD بين التوحيد القياسي والمرونة. يُعد بروتوكول Modbus RTU معيارًا فعليًا في مجال الأتمتة الصناعية، وهو مدعوم على نطاق واسع عبر واجهة RS485. وباستخدام رموز وظائف Modbus القياسية (مثل 0x03 لقراءة البيانات)، يمكن للجهاز الاتصال بسهولة مع مختلف وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وبرامج HMI/SCADA وأنظمة التحكم. يُعدّ البروتوكول المُخصّص بروتوكول اتصال سداسي عشري عالي الكفاءة تستخدمه النماذج الرقمية. تبدأ إطارات البيانات بالمعرّف 0x68، وتتضمن حقولًا لطول البيانات، ورمز العنوان، وكلمة الأمر، وحمولة البيانات، ومجموع التحقق. يدعم هذا البروتوكول نطاقًا واسعًا من الوظائف، بما في ذلك قراءة الزوايا أحادية المحور أو ثنائية المحور، وتعيين نقاط الصفر النسبية/المطلقة، وضبط معدلات الباود، والتبديل بين وضعَي الطلب والاستجابة والإخراج التلقائي، وتعديل عناوين الوحدات النمطية، وكل ذلك يتميّز بأوامر موجزة وأوقات استجابة سريعة. صُمم بروتوكول CANopen خصيصًا للمنتجات المزودة بواجهات CAN، ويستخدم حزمة بروتوكول CANopen القياسية. تتم إدارة تهيئة المعلمات عبر كائنات بيانات الخدمة (SDOs)، بينما يتم نقل بيانات الزاوية في الوقت الفعلي عبر كائنات بيانات العملية (PDOs). يدعم البروتوكول ميزات مثل تهيئة مُعرّف العقدة (القيمة الافتراضية 0x05)، وإعدادات معدل الباود (قابلة للتكوين من 100 كيلوبت في الثانية إلى 1 ميجابت في الثانية)، ومعدلات إخراج بيانات متعددة (من 5 هرتز إلى 50 هرتز)، مما يلبي تمامًا متطلبات تطبيقات التحكم الصناعي والسيارات. توصيات الاختيار عند اختيار نموذج لمشروع معين، ضع في اعتبارك العوامل التالية:  واجهة نظام التحكم: إذا كان النظام يستخدم بالفعل ناقل RS485، فأعط الأولوية لـ RS485+Modbus؛ إذا كنت تستخدم وحدات PLC التناظرية، فاختر خرج تيار 4-20 مللي أمبير أو خرج جهد 0-10 فولت. مسافة الإرسال: بالنسبة للمسافات الطويلة (>50 مترًا)، يوصى باستخدام RS485 أو خرج تيار 4-20 مللي أمبير؛ أما بالنسبة للمسافات القصيرة، فإن RS232 أو TTL أو خرج الجهد هي خيارات مناسبة. متطلبات الوقت الحقيقي: بالنسبة للتطبيقات عالية الوقت الحقيقي (مثل الروبوتات أو التحكم في المركبات)، يوصى باستخدام واجهة CAN؛ أما بالنسبة للمراقبة الصناعية العامة، فإن الواجهات الرقمية أو التناظرية ستكون كافية. الشبكات متعددة العقد: عندما تكون هناك حاجة إلى توصيل أجهزة استشعار متعددة بالتوازي، فإن RS485+Modbus أو ناقل CAN هو الخيار الأمثل. خاتمة بفضل تصميمها ثنائي الواجهة (الذي يدعم كلاً من المخرجات الرقمية والتناظرية) وتوافقها مع بروتوكولات متعددة - بما في ذلك Modbus والبروتوكولات المخصصة وCANopen - تجسد سلسلة مقاييس الميل الديناميكية TD فلسفة التصميم القائمة على "منصة واحدة، وواجهات متعددة، وتكييف عند الطلب". سواء كنت تقوم ببناء نظام إنترنت الأشياء الصناعي الجديد أو ترقية خزانة تحكم PLC تقليدية، فإن سلسلة TD توفر حل الاتصال الأمثل، مما يجعل الحصول على بيانات مقياس الميل أسهل من أي وقت مضى.

تمثل سلسلة TD7 جيلاً جديداً من أجهزة قياس الميل الديناميكية عالية الأداء، وهي متوفرة بأربعة تكوينات للواجهة: خرج التيار (TD7-AC)، وخرج الجهد (TD7-AV)، وخرج CAN (TD7-CA)، وخرج رقمي (TD7-DI). تحقق هذه السلسلة مستويات عالية من الدقة في كلٍ من وضعي القياس الديناميكي والثابت؛ وتُفصّل معايير الدقة الرئيسية أدناه. 1. الدقة الديناميكية مقابل الدقة الثابتة تتمثل مواصفات الدقة الأساسية لسلسلة TD7 في دقة قياس ديناميكية تبلغ 0.3 درجة ودقة ثابتة تبلغ 0.05 درجة. وتعكس هذه الأرقام أداء المستشعر في ظل ظروف تشغيل مختلفة. تمثل دقة القياس الديناميكية البالغة 0.3 درجة الحد الأقصى للخطأ عند قياس الميل في البيئات التي تتسم بالحركة أو الاهتزاز. يشتمل جهاز TD7 على جيروسكوب رأسي داخلي ومقياس تسارع، ووحدة حساب اتجاه مدمجة، وتقنية ترشيح رقمية مثالية لتقليل التشويش. وبفضل خوارزمية مرشح كالمان من الرتبة N، يُخرج الجهاز زوايا اتجاه الجسم بدقة حتى في ظل الاهتزازات والحركة القوية. تُعد هذه المواصفات بالغة الأهمية لتقييم مدى ملاءمة المستشعر للتطبيقات التي تشمل المنصات المتحركة، والمركبات، والروبوتات، أو الآلات المهتزة. تمثل دقة القياس الثابتة البالغة 0.05 درجة الخطأ الكلي في ظل ظروف ثابتة أو شبه ثابتة عبر نطاق درجة حرارة التشغيل الكامل من -40 درجة مئوية إلى +85 درجة مئوية. يشمل هذا الرقم الأخطاء الناجمة عن الخطية المطلقة، والتكرارية، والتخلف، وانحراف نقطة الصفر، وعدم محاذاة المحور الأفقي. تُعتبر دقة القياس الثابتة البالغة 0.05 درجة عالية الأداء في مجال قياس الميل الصناعي. إن الفرق الذي يقارب ستة أضعاف بين هاتين القيمتين بمثابة تذكير بأن الدقة تنخفض أثناء التشغيل الديناميكي - وهي سمة متأصلة في أنظمة القياس الديناميكية. 2. الانحراف الحراري واستقرار نقطة الصفر يبلغ انحراف درجة حرارة نقطة الصفر ±0.01 درجة مئوية/°م (لطرازات TD7-AC/AV) أو ±0.05 درجة مئوية/°م (لطرازات TD7-CA/DI). على سبيل المثال، في طراز TD7-AC، قد ينحرف انحراف نقطة الصفر بمقدار 0.6 درجة مئوية تقريبًا عند تغير درجة الحرارة المحيطة من 25 درجة مئوية إلى 85 درجة مئوية. بالنسبة للأجهزة التي تعمل في الهواء الطلق أو ضمن نطاقات واسعة من درجات الحرارة، يؤثر هذا العامل بشكل مباشر على موثوقية القياس على المدى الطويل. معامل حساسية درجة الحرارة ≤ 200 جزء في المليون/درجة مئوية (TD7-AC/AV) أو ≤ 150 جزء في المليون/درجة مئوية (TD7-CA/DI). يشير هذا المعامل إلى مدى تأثير تقلبات درجة الحرارة على "نسبة تغير الخرج إلى التغير الزاوي" للمستشعر. قيمة 200 جزء في المليون/درجة مئوية تعني أنه مقابل كل تغير في درجة الحرارة بمقدار درجة مئوية واحدة، تتغير الحساسية بنسبة 0.02% تقريبًا (جزئين من عشرة آلاف). تستخدم سلسلة TD7 تقنيات متنوعة - مثل تعويض اللاخطية، وتعويض التعامد، وتعويض انحراف درجة الحرارة - للقضاء على مصادر الخطأ، مما يضمن أداء قياس مستقر عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +85 درجة مئوية. 3. الاستقرار على المدى الطويل مواصفات الاستقرار على المدى الطويل هي

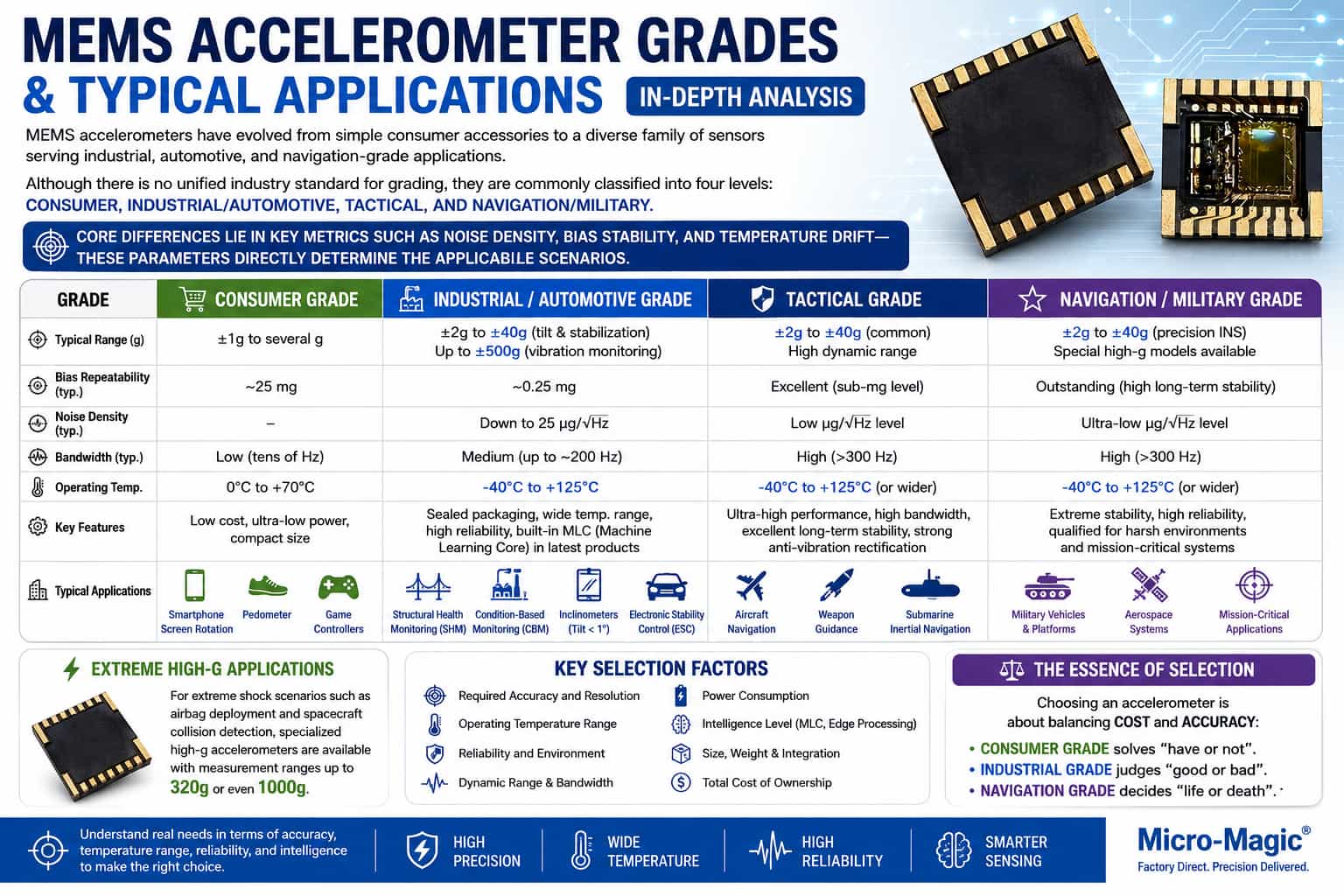

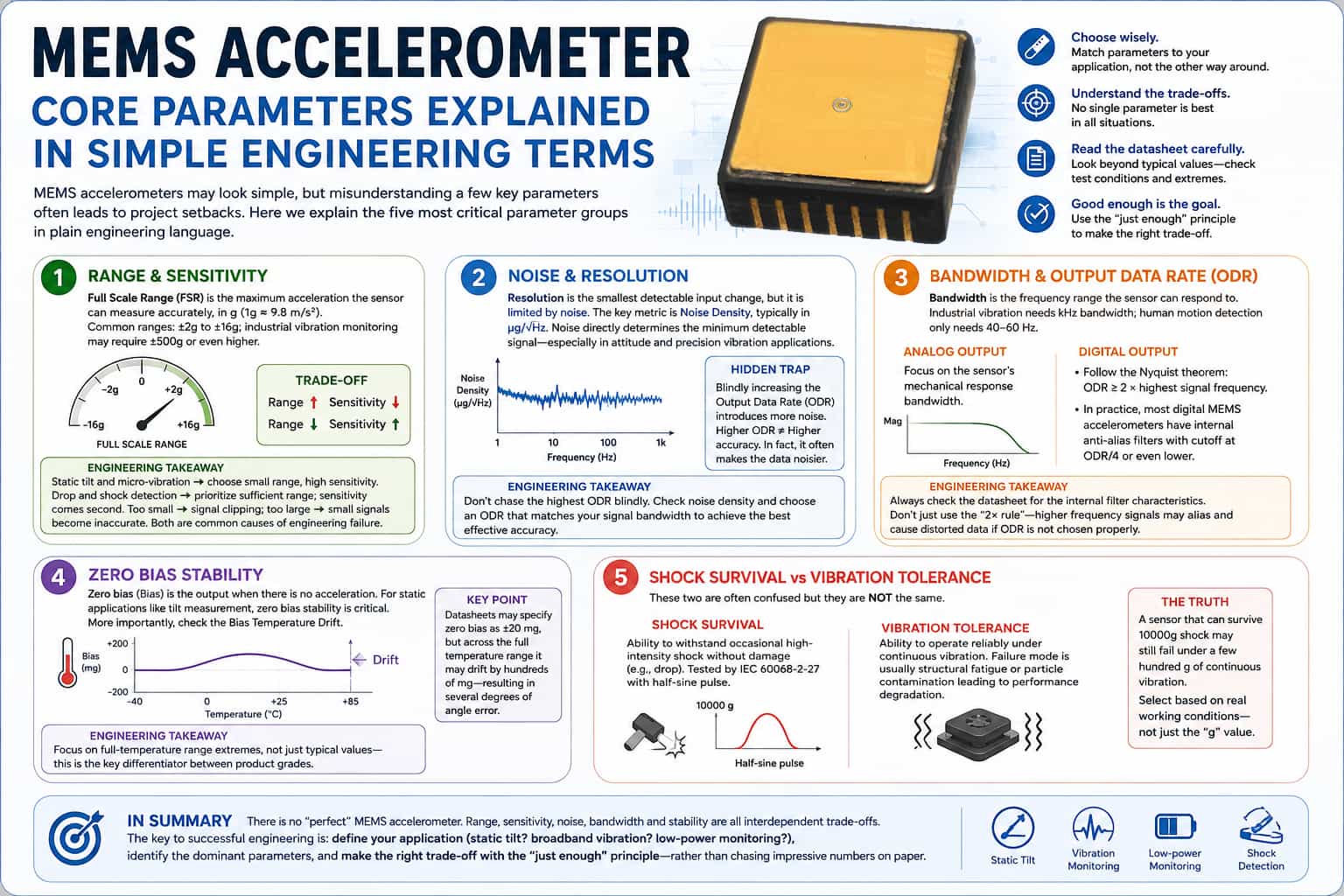

الخلفية التقنية: الانتقال من القياس الثابت إلى الوضعين الثابت والديناميكي المزدوجين تعتمد أجهزة قياس الميل التقليدية على مقاييس التسارع الكهروميكانيكية الدقيقة (MEMS) لقياس مركبة التسارع الجاذبي على طول محور حساس لحساب الزاوية، مما يحقق دقة عالية في البيئات الساكنة أو شبه الساكنة. مع ذلك، عندما تتعرض المنصة الحاملة للحركة أو الاهتزاز أو الصدمات، تتراكب التسارعات الخارجية على التسارع الجاذبي، مما يُسبب تشوهًا كبيرًا في القياس. هذا القيد المتأصل يُحد من استخدام أجهزة قياس الميل التقليدية في السيناريوهات الديناميكية مثل المنصات المتحركة وآلات البناء والروبوتات. تُعالج سلسلة TD من أجهزة قياس الميل الديناميكية هذا التحدي جذريًا من خلال بنية دمج تجمع بين مقياس تسارع MEMS ثلاثي المحاور وجيروسكوب ثلاثي المحاور، إلى جانب خوارزمية دمج ثنائية الوضع تُدمج القدرات الثابتة والديناميكية. تكمن التقنية الأساسية في قدرة النظام على تقييم بيئة التشغيل في الوقت الفعلي: ففي الوضع الثابت، يستخدم خوارزمية ثابتة لضمان أعلى دقة؛ وفي الوضع الديناميكي، يتحول تلقائيًا إلى خوارزمية ديناميكية تعتمد على مرشح كالمان من الرتبة N. ومن خلال دمج استقرار التردد المنخفض لمقياس التسارع مع استجابة التردد العالي للجيروسكوب، يُقلل النظام بشكل فعال من أخطاء القياس الناتجة عن الاهتزاز والصدمات. يُمكّن هذا النهج التقني سلسلة TD من إخراج بيانات ميل مستقرة وموثوقة باستمرار في بيئات ديناميكية معقدة. مصفوفة المنتجات: أربع سلاسل ذات مواقع متباينة تلبي سلسلة TD مجموعة واسعة من الاحتياجات، بدءًا من المتطلبات الصناعية القياسية وصولًا إلى التطبيقات عالية الدقة؛ ويتم تصنيف المنتجات إلى أربعة مستويات بناءً على مستويات الدقة وسيناريوهات التطبيق:نموذج المنتجعدد المحاورالدقة الثابتةدقة ديناميكيةالأبعاد (مم)تحديد الموقعTD5ثلاثي المحاور0.1 درجة0.5 درجة66×56×29معيار صناعي قياسي، وضعان ديناميكي/ثابتTD6محور مزدوج0.06 درجة0.5 درجة60×59×29نوع ديناميكي، مقاومة عالية للاهتزازTD7محور مزدوج0.05 درجة0.3 درجة55×37×24تصميم ديناميكي عالي الدقة وصغير الحجمTD9ثلاثي المحاور0.02 درجة0.1 درجة78×44×26دقة فائقة، وضعان ديناميكي/ثابتتُعدّ سلسلة TD5 مقياس ميل ثلاثي المحاور قياسيًا للاستخدامات الصناعية، حيث توفر دقة ثابتة تبلغ 0.1 درجة ودقة ديناميكية تبلغ 0.5 درجة. وهي مزودة بمقياس تسارع وجيروسكوب ثلاثي المحاور مدمجين، وتدعم مراقبة الميل على محاور X وY وZ، بنطاق قياس ±90 درجة (ثلاثي المحاور) أو ±180 درجة (أحادي المحور اختياري). وبفضل نسبة مكونات محلية تتجاوز 85%، فهي مناسبة للتطبيقات الصناعية مثل التحكم في توازن الرافعات الشوكية، ومنصات العمل الجوية، وآلات التفريغ، وحماية أكوام التحميل من الانقلاب. تُصنّف سلسلة TD6 كمقياس ميل ثنائي المحور ديناميكي بالكامل، مصمم خصيصًا للمنصات المتحركة والبيئات عالية الاهتزاز. توفر هذه السلسلة دقة ثابتة تبلغ 0.06 درجة ودقة ديناميكية تبلغ 0.5 درجة، وذلك باستخدام جيروسكوب رأسي مدمج وخوارزمية مرشح كالمان من الرتبة N. يتم التخلص من مصادر الخطأ من خلال تقنيات متعددة، تشمل التعويض غير الخطي، وتعويض التعامد، وتعويض الانحراف الحراري. بفضل متوسط ​​وقت بين الأعطال (MTBF) يبلغ 55,000 ساعة أو أكثر، وتحمل الصدمات حتى 25,000g، تتفوق هذه السلسلة في سيناريوهات عالية الديناميكية مثل قياس عرض السكك الحديدية، ومراقبة الجسور والسدود، وقياس وضعية الملاحة البحرية، ومراقبة تذبذب توربينات الرياح. تمثل سلسلة TD7 أجهزة قياس الميل الديناميكية عالية الدقة، وتتميز بدقة ثابتة محسّنة تبلغ 0.05 درجة ودقة ديناميكية تبلغ 0.3 درجة. وبناءً على سلسلة TD6، تتميز هذه السلسلة بتحكم مُحسّن في انحراف درجة الحرارة (≤150 جزءًا في المليون/درجة مئوية) وحجم صغير يبلغ 55×37×24 مم. وهي مثالية للتطبيقات التي تتطلب دقة فائقة وأبعادًا صغيرة، مثل التحكم في مستوى أدوات الآلات الدقيقة، وتحديد مواقع الألواح الشمسية للأقمار الصناعية، والمعدات الطبية. تُعدّ سلسلة TD9 الرائدة في مجموعة TD، إذ توفر دقة ثابتة استثنائية تبلغ 0.02 درجة ودقة ديناميكية تبلغ 0.1 درجة. وهي مزودة بوحدة تحويل تناظري/رقمي عالية الدقة 16 بت ومستشعر حرارة، يتميز بمعامل حساسية حرارية ≤200 جزء في المليون/درجة مئوية وتحمل صدمات يصل إلى 5500 غرام. تدعم هذه السلسلة مراقبة الميل ثلاثي المحاور (X، Y، Z) وتُستخدم على نطاق واسع في التطبيقات التي تتطلب دقة قياس فائقة، مثل أنظمة تتبع الخلايا الكهروضوئية، ومراقبة استقامة منصات الحفر، ومراقبة حمولة المركبات الزائدة. مصفوفة واجهة الإخراج: تغطية شاملة للواجهات الرقمية والتناظرية وواجهات ناقل البيانات من المزايا الأساسية الأخرى لسلسلة TD نطاقها الشامل من واجهات الإخراج. توفر كل سلسلة دقيقة ثلاثة أنواع من الإخراج - رقمي، تناظري، وناقل بيانات - مما يسمح للمستخدمين بإجراء اختيارات مرنة بناءً على متطلبات أنظمة التحكم الخلفية الخاصة بهم: مخرج رقمي (DI): يستخدم مستويات إشارة RS232 أو RS485 أو RS422 أو TTL، ويدعم بروتوكول Modbus RTU القياسي أو بروتوكولات سداسية عشرية مخصصة. تُنقل البيانات مباشرةً بتنسيق رقمي مع مقاومة عالية للتداخل، مما يجعلها مناسبة للتكامل المباشر مع الأنظمة الرقمية مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الكمبيوتر الصناعية. مخرج الجهد (AV): يقوم بإخراج إشارة جهد تناظرية، مما يسهل الاتصال ببطاقات أو أجهزة جمع البيانات التقليدية القائمة على الجهد لقراءة الإشارة ومعالجتها بشكل مباشر. مخرج التيار المتردد (AC): يستخدم مخرج حلقة التيار القياسي الصناعي 4-20 مللي أمبير. يتميز بمقاومة عالية للتداخل، مما يجعله مناسبًا بشكل خاص للإرسال لمسافات طويلة والبيئات الصناعية القاسية. مخرج ناقل CAN (CA): يدعم بروتوكول CAN 2.0، مما يجعله مثاليًا لأنظمة التحكم الموزعة - مثل تلك الموجودة في تطبيقات السيارات والروبوتات - التي تتطلب اتصال ناقل عالي السرعة. الميزات التقنية الأساسية تشترك سلسلة TD بأكملها في منصات التكنولوجيا الأساسية التالية: خوارزمية الدمج ثنائية الوضع الديناميكي-الثابت: يحدد النظام تلقائيًا حالة تشغيله الحالية من خلال تحليل بيانات التسارع والسرعة الزاوية في الوقت الفعلي. يستخدم خوارزمية ثابتة خلال فترات السكون لضمان أقصى دقة، ويتحول إلى خوارزمية ديناميكية أثناء الحركة، حيث يدمج بيانات الجيروسكوب للتعويض عن التداخل الناتج عن التسارع. تُمكّن هذه الآلية مستشعرًا واحدًا من التعامل مع حالتي تشغيل مختلفتين تمامًا: التثبيت الثابت وتطبيقات الحامل الديناميكي. معايرة شاملة لدرجة الحرارة واختبارات الثبات على المدى الطويل: قبل مغادرة المصنع، تخضع جميع المنتجات لمعايرة دقيقة، ومعايرة لدرجة الحرارة، واختبارات ثبات طويلة الأمد (اختبارات الثبات على المدى الطويل). يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، بينما يتراوح نطاق درجة حرارة التخزين من -55 درجة مئوية إلى +100 درجة مئوية. حماية وموثوقية على مستوى الصناعة: تتميز السلسلة بأكملها بتصنيف حماية IP67 (يتوفر تصنيف IP68 عند الطلب)، وتأتي مزودة بكابل محمي بطول 1.5 متر مقاوم للتآكل والزيوت، ومصمم للعمل ضمن نطاق واسع من درجات الحرارة. تبلغ مقاومة العزل ≥100 ميجا أوم، وتتوافق مقاومة الاهتزاز مع معايير 10 جرام RMS (10-1000 هرتز). اتصال وإمداد طاقة مرنان: تتضمن منافذ الإخراج خيارات RS232 وRS485 وRS422 وTTL وCAN bus، وتدعم كلاً من Modbus RTU وبروتوكولات سداسية عشرية مخصصة. يُتيح نطاق جهد الإدخال الواسع (9-36 فولت تيار مستمر، مع خيار 5 فولت) استيعاب ظروف إمداد الطاقة المختلفة الموجودة في البيئات الصناعية. توصيات الاختيار تُشكّل المنتجات الأربعة في سلسلة TD تشكيلةً شاملةً تُغطي نطاقًا واسعًا من المواصفات، بدءًا من المعايير الصناعية القياسية وصولًا إلى الدقة الفائقة، ومن التكوينات ثلاثية المحاور إلى ثنائية المحاور، ومن التصاميم العامة إلى التصاميم المدمجة. يُعدّ TD5 خيارًا اقتصاديًا للتطبيقات الصناعية القياسية التي تتطلب مراقبة ثلاثية المحاور، بينما يُناسب TD6 - بفضل تحسينه خصيصًا للأداء الديناميكي - المنصات المتنقلة والبيئات عالية الاهتزاز. يُقدّم TD7 حلًا مثاليًا عند الحاجة إلى كلٍّ من الدقة العالية والحجم الصغير. أخيرًا، بالنسبة للتطبيقات التي تتطلب أعلى مستويات الدقة - مثل تتبع الشمس والمراقبة عالية الدقة - يُمثّل TD9 ذروة تكنولوجيا مقياس الميل MEMS المحلي، حيث يُقدّم دقة ثابتة تبلغ 0.02 درجة ودقة ديناميكية تبلغ 0.1 درجة. مع نسبة مكونات محلية تتجاوز 85%، لا تتغلّب هذه السلسلة على الحواجز التكنولوجية الرئيسية فحسب، بل تُزوّد ​​الصناعات أيضًا بحلول قياس ميل كاملة تُغطي النطاق الكامل من المراقبة الثابتة إلى الديناميكية، ومن الأداء القياسي إلى الأداء عالي الدقة.

لا يقتصر نظام الملاحة بالقصور الذاتي بالألياف الضوئية IF4060 على امتلاكه قدرات عالية الدقة لتحديد الشمال بشكل مستقل، بل يُظهر أيضًا قيمة تكتيكية استثنائية من خلال وظيفتين متقدمتين: المحاذاة الأساسية الديناميكية ومحاذاة النقل. وتحدد هاتان القدرتان بشكل مباشر سرعة استجابة النظام وفعاليته التشغيلية عند نشره على منصات متنقلة مثل الطائرات المحمولة على حاملات الطائرات، وأنظمة الأسلحة المركبة على المركبات، وأسراب الطائرات بدون طيار. 1. محاذاة القاعدة الديناميكية: إنشاء مرجع أولي في بيئة متأرجحة يتمثل التحدي الرئيسي في محاذاة القاعدة الديناميكية في أن تسارعات الاضطراب الناتجة عن حركة الحامل تطغى على الإشارات المرجعية - مثل السرعة الزاوية للأرض ومتجه الجاذبية - المستخدمة عادةً في المحاذاة التحليلية التقليدية. ويعالج جهاز IF4060 هذه المشكلة باستخدام وضع "المحاذاة الديناميكية بمساعدة الأقمار الصناعية"، والذي يعمل على مرحلتين:  مرحلة المحاذاة الخشنة: تعمل بيانات السرعة والموقع من نظام الملاحة عبر الأقمار الصناعية كملاحظات خارجية لإنشاء مرشح كالمان؛ وهذا يقدر مصفوفة الاتجاه تقريبًا ويقرب خطأ الاتجاه إلى بضع درجات. مرحلة المحاذاة الدقيقة: بالاعتماد على المحاذاة الأولية، تتضمن هذه المرحلة بيانات السرعة الزاوية والقوة النوعية المدمجة في نظام الملاحة بالقصور الذاتي. ويُستخدم مرشح كالمان ذو الحلقة المغلقة لتحسين تقدير زوايا عدم المحاذاة، مع تحديد انحراف الجيروسكوب وانحياز مقياس التسارع في الوقت نفسه، مما يحقق في النهاية تهيئة أولية عالية الدقة للوضع. بالمقارنة مع محاذاة القاعدة الثابتة (5 دقائق)، تستغرق محاذاة القاعدة الديناميكية حوالي 15 دقيقة (300 ثانية + 600 ثانية). ورغم أنها تستغرق وقتًا أطول، إلا أنها تتيح التهيئة أثناء تحرك المنصة أو مناورتها؛ علاوة على ذلك، تعتمد المحاذاة كليًا على بيانات الملاحة عبر الأقمار الصناعية دون الحاجة إلى مرجع أرضي خارجي. وينص الدليل على أن محاذاة القاعدة الديناميكية تتطلب بيانات أقمار صناعية صالحة وقيمة DOP أقل من 8. بالإضافة إلى ذلك، لا يمكن أن تظل سرعة الحامل ثابتة عند الصفر، مما يعني أن مستوى معينًا من الإثارة الناتجة عن المناورة ضروري لضمان إمكانية رصد النظام. 2. مواءمة النقل: نقل مرجعي سريع بين المنصات "الأصلية" و"الفرعية" يُعدّ نظام محاذاة النقل ميزةً متقدمةً أخرى في نظام IF4060، وهو مصممٌ خصيصًا لسيناريوهات المنصات "الرئيسية والفرعية"، مثل محاذاة الطائرات المحمولة على حاملات الطائرات قبل الإقلاع، أو محاذاة الطائرات المسيّرة قبل إطلاقها من السفينة الأم. لا يعتمد مبدأ تشغيله على الأقمار الصناعية أو الجاذبية الأرضية؛ بل يستقبل بيانات الملاحة في الوقت الفعلي (الموقع، والسرعة، والاتجاه) من نظام ملاحة بالقصور الذاتي رئيسي (منصة مضيفة عالية الدقة) عبر وصلة بيانات. وبمقارنة هذه البيانات مع مخرجات نظام الملاحة بالقصور الذاتي الداخلي الخاص به، وباستخدام خوارزميات المطابقة، يُعيد النظام حساب اتجاهه الأولي ومعايير الملاحة الخاصة به. تكمن التحديات التقنية الأساسية لمحاذاة النقل في تأثير ذراع الرافعة ومزامنة الوقت. نظرًا لاختلاف مواقع تثبيت نظامي القصور الذاتي الرئيسي والتابع، تنشأ اختلافات في السرعة الخطية عند مناورة الحاملة (سرعة ذراع الرافعة = السرعة الزاوية × متجه ذراع الرافعة). يتميز جهاز IF4060 بآلية تعويض دقيقة لذراع الرافعة (تتعامل مع أذرع الرافعة من نظام الملاحة عبر الأقمار الصناعية إلى نظام القصور الذاتي، ومن نظام الملاحة العالمي عبر الأقمار الصناعية إلى نظام القصور الذاتي، ومن نظام القصور الذاتي إلى المنصة بدقة 0.0001 متر). تترجم هذه الآلية قياسات النظام التابع إلى نقطة مرجعية للنظام الرئيسي، مما يزيل أخطاء المطابقة الناتجة عن انحناء الهيكل وانحرافات ذراع الرافعة الخارجية. في الوقت نفسه، تضمن إشارة PPS (نبضة في الثانية) محاذاة دقيقة للمراجع الزمنية بين النظامين الرئيسي والتابع، مما يمنع عدم التطابق الديناميكي الناتج عن زمن الاستجابة. 3. القيود الرئيسية لتنفيذ الهندسة يُعدّ كلٌّ من محاذاة القاعدة الديناميكية ومحاذاة النقل حساسين للغاية لجودة بيانات الإدخال. ففي محاذاة القاعدة الديناميكية، يفشل النظام في التقارب بفعالية إذا ظلت قراءة سرعة نظام تحديد المواقع العالمي (GNSS) صفرًا باستمرار أو إذا تجاوزت قيمة معامل دقة المحاذاة (DOP) الحدود المسموح بها. أما في محاذاة النقل، فإذا تم ضبط معلمات ذراع الرافعة بشكل غير صحيح، فسيشير مؤشر العطل إلى "انحراف مفرط في المحاذاة". علاوة على ذلك، يتطلب كلا نمطي المحاذاة أن تخضع المركبة الحاملة لتغيير في الوضعية بمقدار معين أثناء المناورة - مع تجنب التذبذب العنيف - لضمان إمكانية رصد الحالة الكاملة لمرشح كالمان. ملخص تعمل قدرات محاذاة القاعدة الديناميكية والنقل لجهاز IF4060 بشكل أساسي على توسيع نطاق "تحديد الشمال الثابت" إلى "التقدير القائم على التصفية في البيئات الديناميكية" وتوسيع نطاق "المحاذاة الذاتية" إلى "النقل التعاوني الموزع". هذه الميزات ترفع من شأن جهاز IF4060 من مجرد مستشعر بسيط للموقع/الاتجاه إلى عقدة ملاحة تكتيكية متطورة قادرة على الاستجابة السريعة ضمن أنظمة القتال الشبكية.

يتوفر نظام الملاحة بالقصور الذاتي بالألياف الضوئية IF4060 بثلاثة نماذج - A وB وC - تُقابل مستويات دقة منخفضة ومتوسطة وعالية على التوالي. تبلغ دقة محاذاة الاتجاه ذاتيًا نحو الشمال (1σ) لهذه النماذج 0.2° ثانية، و0.1° ثانية، و0.06° ثانية. هذا التصنيف ليس عشوائيًا، بل يستند إلى تقييم شامل لأداء المكونات الأساسية، ومتطلبات التطبيق، والجدوى الاقتصادية. **الأساس المادي للتصنيف الدقيق** تعتمد دقة تحديد الاتجاه نحو الشمال بشكل أساسي على استقرار انحياز المكونات العطالية. تتميز الجيروسكوبات في نماذج IF4060 الثلاثة باستقرار انحياز (متوسط ​​10 ثوانٍ) يبلغ 0.2 درجة/ساعة، و0.1 درجة/ساعة، و0.06 درجة/ساعة على التوالي. يُعد استقرار انحياز الجيروسكوب العامل الحاسم في دقة تحديد الاتجاه نحو الشمال: فكلما انخفض الانحياز، زادت دقة الجيروسكوب في تحديد مركبة السرعة الزاوية للأرض، مما يؤدي إلى دقة أعلى في تحديد الاتجاه نحو الشمال. تتوافق مستويات الدقة الثلاثة مباشرةً مع مستويات أداء الجيروسكوب الثلاثة، مما يُشكل سلسلة دقة متكاملة تمتد من مستوى المكون إلى مستوى النظام. **تحديد مكانة أجهزة قياس الدقة في الصناعة** من منظور صناعي، تندرج دقة تحديد الاتجاه نحو الشمال البالغة 0.06 درجة ثانية ضمن فئة الدقة التكتيكية العالية، القادرة على تلبية متطلبات صارمة مثل التوجيه الدقيق والملاحة الذاتية للطائرات بدون طيار. أما مستوى 0.1 درجة ثانية فيمثل الدقة التكتيكية المتوسطة، وهو مناسب لتطبيقات مثل ملاحة المركبات البرية والسفن الحربية. بينما يستهدف مستوى 0.2 درجة ثانية التطبيقات الحساسة للتكلفة والتي تتطلب دقة أقل نسبيًا. وتغطي هذه المستويات الثلاثة مجتمعةً كامل نطاق الاحتياجات، بدءًا من "التقنيات المتطورة" وصولًا إلى "الحلول الاقتصادية والعملية". **اعتبارات هندسية للتصميم متعدد المستويات** تعكس استراتيجية تقديم ثلاثة مستويات دقة على منصة واحدة مبادئ هندسية راسخة. تشترك النماذج الثلاثة في خصائص خارجية متطابقة، مثل الشكل والواجهات، مما يتيح للمستخدمين التبديل بسلاسة بين مستويات الدقة دون تغيير مخططات تكامل أنظمتهم. وفيما يتعلق باختيار المكونات، تُظهر الجيروسكوبات الليفية البصرية بطبيعتها اختلافات في الأداء أثناء الإنتاج؛ لذا يُعد تصنيف المنتجات وشحنها بناءً على الأداء الفعلي المقاس النهج الأمثل من حيث التكلفة والمنطق. تمنع هذه الطريقة هدر المكونات عالية الأداء، مع ضمان الاستفادة القصوى من كل وحدة. مطابقة دقيقة لسيناريوهات التطبيق. تُناسب فئة 0.06° المهام التي تتطلب دقة استثنائية في تحديد الاتجاه، مثل الاستطلاع بعيد المدى بواسطة الطائرات المسيّرة ومحاذاة منصات إطلاق الصواريخ. أما فئة 0.1° فتُلبي احتياجات معظم المركبات التكتيكية وأنظمة الملاحة البحرية والطائرات المسيّرة قصيرة إلى متوسطة المدى. بينما تُناسب فئة 0.2° التطبيقات المدنية أو التدريبية حيث يكون التحكم في التكاليف صارمًا ومتطلبات الدقة متوسطة. ويمكن للمستخدمين اختيار الخيار الأمثل من بين هذه المستويات الثلاثة للدقة بناءً على متطلبات المهمة وقيود الميزانية. يمثل تصنيف الدقة ثلاثي المستويات لجهاز IF4060 حلاً مثالياً - يستند إلى أداء الجيروسكوب، ويعتمد على احتياجات التطبيق، ويتوازن مع فعالية التكلفة - مما يضمن إنفاق كل قرش حيث يكون أكثر أهمية.

نظام الملاحة بالقصور الذاتي IF4060 ذو الألياف الضوئية هو نظام أحادي المحور يعتمد على تعديل الدوران، ويتألف بشكل أساسي من جيروسكوب مصغر يعمل بالألياف الضوئية، ومقاييس تسارع كوارتزية، وآلية مؤازرة، ووحدة تزويد طاقة، ووحدة جمع ومعالجة البيانات، ووحدة ملاحة عبر الأقمار الصناعية. يتميز هذا النظام بصغر حجمه وخفة وزنه ودقته العالية وتكلفته المنخفضة، كما أنه قادر على معايرة بعض أخطاء مكونات القصور الذاتي ذاتيًا. وباعتباره نظام ملاحة بالقصور الذاتي عالي الأداء من الفئة التكتيكية، فإن IF4060 مناسب لمجموعة واسعة من التطبيقات المتطلبة، بما في ذلك الطائرات بدون طيار الصغيرة والمتوسطة الحجم والروبوتات تحت الماء. المزايا التقنية الأساسية 1. مستويات دقة متعددة للتكيف المرن يتوفر جهاز IF4060 بثلاثة نماذج - A وB وC - تُقابل مستويات دقة منخفضة ومتوسطة وعالية على التوالي؛ وتتشارك جميعها في خصائص خارجية متطابقة، مثل الشكل والواجهات. تبلغ دقة محاذاة الاتجاه 0.2° ثانية، و0.1° ثانية، و0.06° ثانية (في وضع البحث الذاتي عن الشمال) على التوالي؛ بينما تبلغ دقة محاذاة الوضع 0.005° في جميع النماذج؛ أما دقة تثبيت الاتجاه (في وضع القصور الذاتي البحت) فتبلغ 0.1°/ساعة، و0.05°/ساعة، و0.03°/ساعة على التوالي. يتيح هذا التصميم ثلاثي المستويات لجهاز IF4060 تلبية متطلبات دقة الملاحة المتفاوتة لمختلف المهام بمرونة، بدءًا من الاستطلاع الروتيني وصولًا إلى عمليات الضربات عالية الدقة. 2. أوضاع التشغيل الشاملة يدعم جهاز IF4060 أوضاع تشغيل متعددة، تشمل الوضع بالقصور الذاتي فقط، والوضع بالقصور الذاتي/القمر الصناعي، والوضع بالقصور الذاتي/مقياس سرعة الدوران، والوضع بالقصور الذاتي/عداد المسافة، والوضع بالقصور الذاتي/الرؤية، ووضع البوصلة البحرية. كما يدعم وظائف مثل البحث الذاتي عن الشمال، ومحاذاة النقل، ومحاذاة القاعدة المتحركة بمساعدة القمر الصناعي، والمعالجة اللاحقة عالية الدقة. يضمن هذا التغطية الشاملة للأوضاع قدرات ملاحة عالية الموثوقية في البيئات المعقدة - بما في ذلك البيئات التي لا تتوفر فيها إشارة GPS، وتحت الماء، وعلى الأرض، وفي الجو - مما يلبي تمامًا متطلبات التكيف للمنتجات التكتيكية في ظروف ساحة المعركة المعقدة. 3. دقة ملاحة متكاملة ممتازة في وضع الملاحة المتكاملة مع الأقمار الصناعية، تصل دقة تثبيت الاتجاه إلى 0.008 درجة، ودقة السرعة إلى 0.02 متر/ثانية، ودقة الموقع الأفقي إلى أكثر من 1.5 متر، ودقة الموقع الرأسي إلى أكثر من 3 أمتار. عند استخدام وصلة تفاضلية طورية حاملة للأقمار الصناعية، يحقق النظام دقة أفقية تبلغ 1 سم ± 1 جزء في المليون، ودقة رأسية تبلغ 2 سم ± 1 جزء في المليون. يضمن هذا المستوى الاستثنائي من دقة الملاحة المتكاملة أن يلبي نظام IF4060 بشكل كامل المتطلبات الصارمة لتحديد المواقع والملاحة والتوقيت الدقيق (PNT) التي تتطلبها منصات القتال التكتيكية. 4. أداء فائق للمكونات الأساسية تم تجهيز جهاز IF4060 بجيروسكوب يتميز بنطاق قياس يبلغ 500 درجة/ثانية، وثبات انحياز يصل إلى 0.06 درجة/ساعة (بمعدل 10 ثوانٍ)، وعرض نطاق ترددي يبلغ 400 هرتز؛ بينما يوفر مقياس التسارع نطاق قياس يبلغ 30 جرامًا وثبات انحياز يبلغ 50 ميكروجرامًا. توفر هذه المكونات عالية الأداء أساسًا متينًا للأجهزة اللازمة لقدرات الملاحة عالية الدقة للنظام. قابل للتكيف مع البيئات القاسية والمتطلبات التكتيكية يعمل جهاز IF4060 ضمن نطاق درجة حرارة يتراوح بين -45 درجة مئوية و+70 درجة مئوية، ويتوافق مع معايير GJB151B الخاصة بطائرات القوات الجوية. يدعم الجهاز نطاق جهد دخل واسع من 12 فولت إلى 36 فولت، ويستهلك أقل من 12 واط من الطاقة. بفضل أبعاده الصغيرة (118 مم × 104 مم × 117 مم) ووزنه الخفيف (1.8 كجم فقط)، يتيح تصميمه خفيف الوزن ومنخفض الطاقة وواسع نطاق درجات الحرارة إمكانية دمجه ونشره بسهولة عبر مختلف المنصات التكتيكية. فيما يتعلق بالواجهات، يوفر جهاز IF4060 منافذ إدخال/إخراج RS422 وRS232 وإيثرنت وPPS، مع خيارات واجهة CAN قابلة للتخصيص. يدعم الجهاز معدل تحديث بيانات يصل إلى 200 هرتز، مما يضمن استجابة فورية في سيناريوهات التشغيل الديناميكية للغاية. سيناريوهات التطبيق بفضل الأداء المتميز المذكور آنفاً، يُستخدم نظام الملاحة بالقصور الذاتي بالألياف الضوئية IF4060 على نطاق واسع في:  الطائرات بدون طيار الصغيرة والمتوسطة الحجم: يضمن تصميمها خفيف الوزن بالإضافة إلى قدرات الملاحة عالية الدقة طيرانًا ذاتيًا موثوقًا به، وتحديد مواقع الأهداف، والاشتباك معها؛ الروبوتات تحت الماء: قدرات الملاحة بالقصور الذاتي/DVL المتكاملة وقدرات قياس الحركة الرأسية تلبي متطلبات الملاحة تحت الماء عالية الدقة وطويلة الأمد؛ المركبات البرية: نظام الملاحة بالقصور الذاتي/عداد المسافات المدمج مع وظيفة تحديد الشمال التلقائي يجعله مناسبًا للمنصات التكتيكية مثل المركبات المدرعة وقاذفات الصواريخ؛ الأنظمة البحرية: تلبي أوضاع البوصلة البحرية وقياس الوضع عالي الدقة احتياجات الملاحة البحرية ومحاذاة أنظمة الأسلحة. خاتمة بفضل تقنية تعديل الدوران أحادي المحور، ومكوناته الأساسية التي تشمل جيروسكوبات ألياف بصرية عالية الأداء ومقاييس تسارع كوارتزية، وتكوينه المرن عبر مستويات الدقة المختلفة، وأنماط تشغيله الشاملة، ودقة ملاحته المتكاملة الفائقة، يرسخ نظام IF4060 مكانته كنظام ملاحة بالقصور الذاتي عالي المستوى للاستخدامات التكتيكية. سواءً للطائرات بدون طيار، أو الروبوتات تحت الماء، أو المركبات البرية، أو الأنظمة البحرية، يوفر IF4060 حلول ملاحة دقيقة ومستقرة من خلال أدائه الاستثنائي، وقدرته الموثوقة على التكيف مع مختلف الظروف البيئية، وإمكانيات تكوينه المرنة.

مقدمة تُقيَّد دقة تحديد المواقع المطلقة للأذرع الروبوتية - التي تنتقل من مقياس المليمتر إلى مقياس أجزاء المليمتر - بمصادر خطأ متعددة: انحرافات المعلمات الهندسية (التي تمثل أكثر من 80%)، وانحراف المستشعر، والتشوه المرن، واضطراب الاتصال. ولا يكفي الاعتماد على مدخلات مستشعر واحد أو التحكم الحركي البحت لتلبية متطلبات الأداء الديناميكي عالي الدقة. وخاصةً أثناء الحركة عالية السرعة أو في حالات حجب الرؤية، تُعد وحدة القياس بالقصور الذاتي (IMU) - التي تتميز بالتشغيل عالي التردد والاستقلالية وانعدام زمن الاستجابة - حجر الزاوية لتقدير الوضع. وتُفضِّل التوجهات التكنولوجية الحالية الجمع بين دمج بيانات المستشعرات متعددة المصادر والمعايرة الذكية والتزامن عالي السرعة. تقنيات تحديد المواقع والاستشعار عالية الدقة مشفرات مشتركةتُحدد أجهزة التشفير دقة بيانات زاوية المفصل. من أهم المعايير: يجب عدم الخلط بين الدقة والوضوح. يمكن لأجهزة التشفير البصرية تحقيق دقة تصل إلى 5 ثوانٍ قوسية ووضوح 23 بت؛ بينما توفر أجهزة التشفير المغناطيسية مقاومة عالية للملوثات؛ وتستخدم الأنظمة المتطورة إعدادات ثنائية لأجهزة التشفير للتخلص من تأثيرات الارتداد. وحدات القياس بالقصور الذاتي (IMUs) - جوهر تقدير الوضعيةتدمج وحدات القياس بالقصور الذاتي (IMUs) جيروسكوبات ثلاثية المحاور ومقاييس تسارع لقياس السرعة الزاوية والتسارع الخطي للطرف النهائي للذراع الروبوتية بشكل مباشر. يوفر دمج الجيروسكوب بيانات الوضع النسبي بمعدلات تحديث تتجاوز 1 كيلوهرتز، متفوقًا بذلك على أنظمة الرؤية، بينما توفر مقاييس التسارع مرجعًا مطلقًا للجاذبية أثناء حالات السكون لمعايرة انحراف التكامل. مع ذلك، تعاني وحدات القياس بالقصور الذاتي من انحراف تكامل الجيروسكوب (الذي قد يصل إلى 30 درجة بعد 10 دقائق من عدم النشاط) وضوضاء حركة مقياس التسارع؛ ويُعد حل هذه المشكلات التحدي الرئيسي الذي تتناوله تقنية دمج المستشعرات. تكمن الميزة الفريدة لوحدة القياس بالقصور الذاتي في استقلاليتها عن الإشارات الخارجية ومناعتها ضد التشويش الناتج عن الانسداد أو زمن الاستجابة، مما يجعلها مستشعرًا ذاتيًا لا غنى عنه لاستشعار الوضع عالي التردد عند الطرف النهائي للذراع الروبوتية. مستشعرات القوة سداسية المحاورتقيس هذه المستشعرات في آنٍ واحد ثلاثة مكونات للقوة وثلاثة مكونات لعزم الدوران، مما يتيح التحكم الهجين في القوة والموضع. وبدقة تصل إلى 0.5% وخطأ تكرار لا يتجاوز 0.1%، تُستخدم هذه المستشعرات في المهام التي تعتمد على التلامس، مثل التجميع الدقيق والطحن. أنظمة الرؤيةيمكن لأنظمة الرؤية ثنائية العينين، المُهيأة إما كـ"عين في اليد" أو "عين إلى يد"، تحقيق دقة تحديد موضع تصل إلى 1.2 مم ودقة توجيه تصل إلى 0.15 درجة، على الرغم من محدوديتها بمعدلات التحديث (30-60 هرتز) ومشاكل الحجب. ويمكن استخدام وحدات القياس بالقصور الذاتي (IMUs) لإجراء استيفاء عالي التردد للوضع بين الإطارات المرئية. معدات المعايرة الخارجيةيعمل جهاز التتبع بالليزر (الذي يوفر دقة على مستوى الميكرون) كأداة مرجعية للمعايرة الحركية وتحديد المعلمات والتحقق من الدقة. تقدير الوضع ودمج البيانات الحسية أساليب تمثيل المواقفزوايا أويلر بديهية ولكنها تعاني من مشكلة قفل جيمبال؛ يتم فقدان درجات الحرية عندما تكون زاوية الميل θ = ±90 درجة.الأعداد الرباعية: q = q₀ + q₁i + q₂j + q₃k، والتي تحقق q₀² + q₁² + q₂² + q₃² = 1.عملية الدوران: p' = qpq⁻¹تتميز الكواترنيونات بخلوها من النقاط الشاذة، مما يسمح بإجراء استيفاء سلس، الأمر الذي يجعلها التمثيل القياسي للوضع في أنظمة الروبوتات الحديثة. ويكمن جوهر تقدير وضع وحدة القياس بالقصور الذاتي (IMU) في حل المعادلة التفاضلية للكواترنيون. أساسيات تقدير وضعية وحدة القياس بالقصور الذاتي: معادلة تفاضلية رباعيةتحديث الكواتيرنيون باستخدام السرعة الزاوية ω = [ωₓ, ωᵧ, ωᵨ]ᵀ: q̇ = ½ q ⊗ ωالتمييز (التكامل من الدرجة الأولى): qₖ₊₁ = qₖ ⊗ (cos(‖ω‖Δt/2), (ω/‖ω‖)sin(‖ω‖Δt/2))تشكل هذه المعادلة الأساس لجميع خوارزميات تقدير الوضعية القائمة على وحدة القياس بالقصور الذاتي (IMU). الترشيح التكميلي وخوارزمية ماهوني يدمج الترشيح التكميلي تكامل الجيروسكوب (الموثوق عند الترددات العالية) مع بيانات مقياس التسارع (الموثوق عند الترددات المنخفضة):θ(t) = α·θ_gyro(t) + (1-α)·θ_acc(t) (α تتراوح عادةً من 0.98 إلى 0.995)يقدم مرشح ماهوني تصحيح الحلقة المغلقة PI: يتم تعويض انحراف الجيروسكوب باستخدام حد الخطأ *e* - المشتق من الضرب الاتجاهي لقياس مقياس التسارع *a_m* ومرجع الجاذبية *g_ref* - حيث *e* = *a_m* × *g_ref* و *ω_corr* = Kₚ*e* + Kᵢ∫*e*dt.تتميز هذه الطريقة بكفاءتها الحسابية العالية، وتُستخدم على نطاق واسع في الأنظمة المدمجة لتقدير وضعية وحدات القياس بالقصور الذاتي (IMUs) المثبتة على أطراف أذرع الروبوت في الوقت الفعلي. مرشح كالمان الموسع (EKF) - إطار الدمج الأمثلتستخدم خوارزمية مرشح كالمان الموسع (EKF) تكامل الجيروسكوب للتنبؤ وبيانات مقياس التسارع (إلى جانب بيانات الحركة الأمامية القائمة على مقياس المغناطيسية والمشفر) للمراقبة. يُعرَّف متجه الحالة على النحو التالي: x = [qᵀ, b_gᵀ]ᵀ (رباعي الاتجاه + انحياز الجيروسكوب).التوقع: $\dot{\hat{x}} = f(\hat{x}, \omega_m - b_g)$، $P = FPF^T + Q$تحديث (باستخدام ملاحظات مقياس التسارع لمتجه الجاذبية):$K = PH^T (HPH^T + R)^{-1}$$\hat{x}^+ = \hat{x} + K(z - h(\hat{x}))$تُمكّن مرشحات كالمان الموسعة (EKF) من التقدير الفوري لانحراف الجيروسكوب، مما يقلل بشكل كبير من الانحراف طويل الأمد. ويُعدّ استخدام مرشحات كالمان الموسعة المُدمجة بإحكام، والتي تدمج بيانات وحدة القياس بالقصور الذاتي (IMU) مع أجهزة التشفير أو أنظمة الرؤية، البنية القياسية لتحقيق تقدير دقيق لوضعية أطراف الذراع الروبوتية. استراتيجية دمج مصادر متعددةتُدمج المستشعرات غير المتجانسة على مستوى البيانات أو الميزات أو القرارات. وباعتبارها مستشعرًا داخليًا عالي التردد، غالبًا ما تُدمج وحدة القياس بالقصور الذاتي (IMU) مع أجهزة التشفير (بيانات زاوية منخفضة التردد وعالية الدقة)، وأنظمة الرؤية (موقع مطلق ولكن بمعدل إطارات منخفض)، ومستشعرات القوة سداسية المحاور (معلومات التلامس) لتشكيل أنظمة مترابطة بشكل فضفاض أو محكم. ويُعد الدمج الهجين حاليًا النهج السائد لتحقيق دقة على مستوى الميكرون، حيث توفر وحدة القياس بالقصور الذاتي (IMU) مرجعًا لا غنى عنه في الوقت الفعلي. تحليل الأخطاء ومعايرة التعويض هيمنة الأخطاء الهندسيةيعتمد نموذج التصوير الرقمي الكلاسيكي على افتراضات مثالية. أما النماذج الموسعة (مثل التصوير الرقمي متعدد الأبعاد والتصوير المقطعي المحوسب) فتُدخل معايير هندسية إضافية. ويمكن للمعايرة باستخدام جهاز تتبع ليزري أن تقلل من أقصى خطأ في تحديد الموقع بنسبة 80% تقريبًا. معايرة خطأ وحدة القياس بالقصور الذاتيتتطلب وحدات القياس بالقصور الذاتي (IMU) المصنعة بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) معايرةً للانحياز، ومعاملات القياس، والتداخل، والانحراف الحراري. تُعاير مقاييس التسارع عادةً باستخدام طريقة المواضع الستة المعتمدة في المصنع، بينما تُعاير الجيروسكوبات باستخدام طاولات الدوران. في أنظمة الأذرع الروبوتية، يمكن استخدام القيود الحركية (مثل الكشف عن الطور الثابت) لتحديث انحياز وحدة القياس بالقصور الذاتي (IMU) بشكل فوري، مما يقلل بشكل فعال من انحراف التكامل. عملية معايرة جهاز تتبع الليزريتحرك الروبوت عبر مجموعة من النقاط المحددة مسبقًا بينما يسجل جهاز التتبع الليزري إحداثيات الطرف المؤثر؛ ثم يتم تحديد انحرافات المعلمات الحركية ومعالجتها. بعد المعايرة، تحسنت دقة تحديد الموضع المطلق للروبوت التعاوني ثنائي الذراع من 6.85 مم إلى 1.36 مم. الأخطاء غير الهندسية والتعويض الديناميكيلا يمكن وصف العوامل غير الهندسية - مثل مرونة الوصلات والتشوه الحراري والاحتكاك - بشكل كافٍ باستخدام النماذج التقليدية. تُمكّن أساليب المعايرة القائمة على البيانات (مثل الشبكات العصبية، والعمليات الغاوسية) من تعلم خرائط الخطأ من البيانات المقاسة. يمكن لنماذج التعويض التي تدمج وحدات القياس بالقصور الذاتي، وأجهزة التشفير، ومستشعرات القوة سداسية المحاور، بالإضافة إلى التحكم التكيفي، أن تقلل متوسط ​​خطأ تحديد موضع أداة النهاية إلى 0.15 مم وتحقق قابلية تكرار تبلغ 0.07 مم. الاتصال في الوقت الحقيقي والتزامن متعدد المحاور يتطلب التنسيق متعدد المحاور نقل أوامر التحكم بشكل حتمي. تستخدم ناقلة إيثرنت الصناعية EtherCAT آلية "المعالجة الفورية"؛ حيث يصل خطأ مزامنة الساعة الموزعة (DC) فيها إلى ±200 نانوثانية، مع تذبذب زمني قدره ±5 ميكروثانية. يجب تغذية بيانات وحدة القياس بالقصور الذاتي (IMU) إلى وحدة التحكم الرئيسية بمعدل ≥1 كيلوهرتز عبر واجهات عالية النطاق الترددي (مثل SPI) ومواءمتها مع دورات EtherCAT لضمان تزامن دقيق للتردد بين دمج بيانات الوضع والتحكم في الحركة. الاتجاهات والاستنتاجات يتطور تحديد مواقع الأذرع الروبوتية عالية الدقة نحو نموذج جديد يعتمد على الاستشعار متعدد الوسائط، والتعويض الديناميكي القائم على الذكاء الاصطناعي، والحوسبة الطرفية في الوقت الفعلي. وباعتبارها المكون الأساسي للاستشعار الذاتي عالي التردد للوضع، ستلعب وحدة القياس بالقصور الذاتي (IMU) -المتكاملة بعمق مع أجهزة التشفير وأنظمة الرؤية ومستشعرات القوة- دورًا متزايد الأهمية في السيناريوهات عالية السرعة والديناميكية. ويتطلب تحقيق دقة تحديد المواقع المطلقة على مستوى أجزاء من المليمتر أو حتى الميكرون تحسينًا منسقًا عبر أربع طبقات: الاستشعار، والحساب، والمعايرة، والمزامنة.
