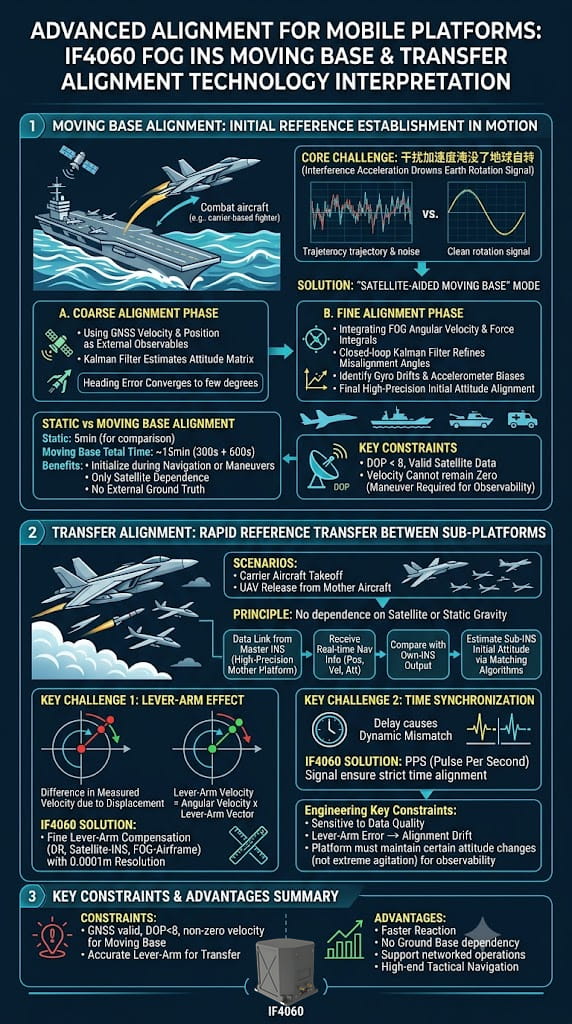

نظرة عامة فنية على الوظائف المتقدمة لنظام الملاحة بالقصور الذاتي بالألياف الضوئية IF4060: محاذاة القاعدة المتحركة ومحاذاة النقل

لا يقتصر نظام الملاحة بالقصور الذاتي بالألياف الضوئية IF4060 على امتلاكه قدرات عالية الدقة لتحديد الشمال بشكل مستقل، بل يُظهر أيضًا قيمة تكتيكية استثنائية من خلال وظيفتين متقدمتين: المحاذاة الأساسية الديناميكية ومحاذاة النقل. وتحدد هاتان القدرتان بشكل مباشر سرعة استجابة النظام وفعاليته التشغيلية عند نشره على منصات متنقلة مثل الطائرات المحمولة على حاملات الطائرات، وأنظمة الأسلحة المركبة على المركبات، وأسراب الطائرات بدون طيار.

1. محاذاة القاعدة الديناميكية: إنشاء مرجع أولي في بيئة متأرجحة

يتمثل التحدي الرئيسي في محاذاة القاعدة الديناميكية في أن تسارعات الاضطراب الناتجة عن حركة الحامل تطغى على الإشارات المرجعية - مثل السرعة الزاوية للأرض ومتجه الجاذبية - المستخدمة عادةً في المحاذاة التحليلية التقليدية. ويعالج جهاز IF4060 هذه المشكلة باستخدام وضع "المحاذاة الديناميكية بمساعدة الأقمار الصناعية"، والذي يعمل على مرحلتين:

 مرحلة المحاذاة الخشنة: تعمل بيانات السرعة والموقع من نظام الملاحة عبر الأقمار الصناعية كملاحظات خارجية لإنشاء مرشح كالمان؛ وهذا يقدر مصفوفة الاتجاه تقريبًا ويقرب خطأ الاتجاه إلى بضع درجات.

 مرحلة المحاذاة الدقيقة: بالاعتماد على المحاذاة الأولية، تتضمن هذه المرحلة بيانات السرعة الزاوية والقوة النوعية المدمجة في نظام الملاحة بالقصور الذاتي. ويُستخدم مرشح كالمان ذو الحلقة المغلقة لتحسين تقدير زوايا عدم المحاذاة، مع تحديد انحراف الجيروسكوب وانحياز مقياس التسارع في الوقت نفسه، مما يحقق في النهاية تهيئة أولية عالية الدقة للوضع.

بالمقارنة مع محاذاة القاعدة الثابتة (5 دقائق)، تستغرق محاذاة القاعدة الديناميكية حوالي 15 دقيقة (300 ثانية + 600 ثانية). ورغم أنها تستغرق وقتًا أطول، إلا أنها تتيح التهيئة أثناء تحرك المنصة أو مناورتها؛ علاوة على ذلك، تعتمد المحاذاة كليًا على بيانات الملاحة عبر الأقمار الصناعية دون الحاجة إلى مرجع أرضي خارجي. وينص الدليل على أن محاذاة القاعدة الديناميكية تتطلب بيانات أقمار صناعية صالحة وقيمة DOP أقل من 8. بالإضافة إلى ذلك، لا يمكن أن تظل سرعة الحامل ثابتة عند الصفر، مما يعني أن مستوى معينًا من الإثارة الناتجة عن المناورة ضروري لضمان إمكانية رصد النظام.

2. مواءمة النقل: نقل مرجعي سريع بين المنصات "الأصلية" و"الفرعية"

يُعدّ نظام محاذاة النقل ميزةً متقدمةً أخرى في نظام IF4060، وهو مصممٌ خصيصًا لسيناريوهات المنصات "الرئيسية والفرعية"، مثل محاذاة الطائرات المحمولة على حاملات الطائرات قبل الإقلاع، أو محاذاة الطائرات المسيّرة قبل إطلاقها من السفينة الأم. لا يعتمد مبدأ تشغيله على الأقمار الصناعية أو الجاذبية الأرضية؛ بل يستقبل بيانات الملاحة في الوقت الفعلي (الموقع، والسرعة، والاتجاه) من نظام ملاحة بالقصور الذاتي رئيسي (منصة مضيفة عالية الدقة) عبر وصلة بيانات. وبمقارنة هذه البيانات مع مخرجات نظام الملاحة بالقصور الذاتي الداخلي الخاص به، وباستخدام خوارزميات المطابقة، يُعيد النظام حساب اتجاهه الأولي ومعايير الملاحة الخاصة به.

تكمن التحديات التقنية الأساسية لمحاذاة النقل في تأثير ذراع الرافعة ومزامنة الوقت. نظرًا لاختلاف مواقع تثبيت نظامي القصور الذاتي الرئيسي والتابع، تنشأ اختلافات في السرعة الخطية عند مناورة الحاملة (سرعة ذراع الرافعة = السرعة الزاوية × متجه ذراع الرافعة). يتميز جهاز IF4060 بآلية تعويض دقيقة لذراع الرافعة (تتعامل مع أذرع الرافعة من نظام الملاحة عبر الأقمار الصناعية إلى نظام القصور الذاتي، ومن نظام الملاحة العالمي عبر الأقمار الصناعية إلى نظام القصور الذاتي، ومن نظام القصور الذاتي إلى المنصة بدقة 0.0001 متر). تترجم هذه الآلية قياسات النظام التابع إلى نقطة مرجعية للنظام الرئيسي، مما يزيل أخطاء المطابقة الناتجة عن انحناء الهيكل وانحرافات ذراع الرافعة الخارجية. في الوقت نفسه، تضمن إشارة PPS (نبضة في الثانية) محاذاة دقيقة للمراجع الزمنية بين النظامين الرئيسي والتابع، مما يمنع عدم التطابق الديناميكي الناتج عن زمن الاستجابة.

3. القيود الرئيسية لتنفيذ الهندسة

يُعدّ كلٌّ من محاذاة القاعدة الديناميكية ومحاذاة النقل حساسين للغاية لجودة بيانات الإدخال. ففي محاذاة القاعدة الديناميكية، يفشل النظام في التقارب بفعالية إذا ظلت قراءة سرعة نظام تحديد المواقع العالمي (GNSS) صفرًا باستمرار أو إذا تجاوزت قيمة معامل دقة المحاذاة (DOP) الحدود المسموح بها. أما في محاذاة النقل، فإذا تم ضبط معلمات ذراع الرافعة بشكل غير صحيح، فسيشير مؤشر العطل إلى "انحراف مفرط في المحاذاة". علاوة على ذلك، يتطلب كلا نمطي المحاذاة أن تخضع المركبة الحاملة لتغيير في الوضعية بمقدار معين أثناء المناورة - مع تجنب التذبذب العنيف - لضمان إمكانية رصد الحالة الكاملة لمرشح كالمان.

ملخص

تعمل قدرات محاذاة القاعدة الديناميكية والنقل لجهاز IF4060 بشكل أساسي على توسيع نطاق "تحديد الشمال الثابت" إلى "التقدير القائم على التصفية في البيئات الديناميكية" وتوسيع نطاق "المحاذاة الذاتية" إلى "النقل التعاوني الموزع". هذه الميزات ترفع من شأن جهاز IF4060 من مجرد مستشعر بسيط للموقع/الاتجاه إلى عقدة ملاحة تكتيكية متطورة قادرة على الاستجابة السريعة ضمن أنظمة القتال الشبكية.
