المواصفات الفنية الإلزامية لأجهزة استشعار IMU ذات درجة الحرارة العالية والضغط العالي والاهتزاز العالي في الآبار

مقدمة

في عمليات الحفر تحت السطحية، مثل حفر آبار النفط والاستكشاف الجيولوجي، تؤدي وحدات القياس بالقصور الذاتي (IMUs) وظائف أساسية تشمل التحكم في مسار البئر، والقياس أثناء الحفر (MWD)، وتحديد الوضع، والملاحة/تحديد الموقع. مع ذلك، تُعد بيئة الحفر تحت السطحية بيئة قاسية لأجهزة الاستشعار: إذ قد تتجاوز درجات الحرارة 150 درجة مئوية أو حتى 200 درجة مئوية، وتتجاوز الضغوط 100 ميجا باسكال، ويتعرض أنبوب الحفر لاهتزازات مستمرة وشديدة وأحمال صدمية عالية. في مثل هذه البيئات، تكون أجهزة استشعار IMU التقليدية عرضة لانحراف الدقة، وانخفاض عمرها الافتراضي، وحتى التعطل التام. لذلك، يُعد تحديد المواصفات الفنية الدقيقة لأجهزة استشعار IMU العاملة في بيئات الحفر تحت السطحية ذات درجات الحرارة والضغوط والاهتزازات العالية أمرًا بالغ الأهمية لضمان سلامة ودقة عمليات الحفر.

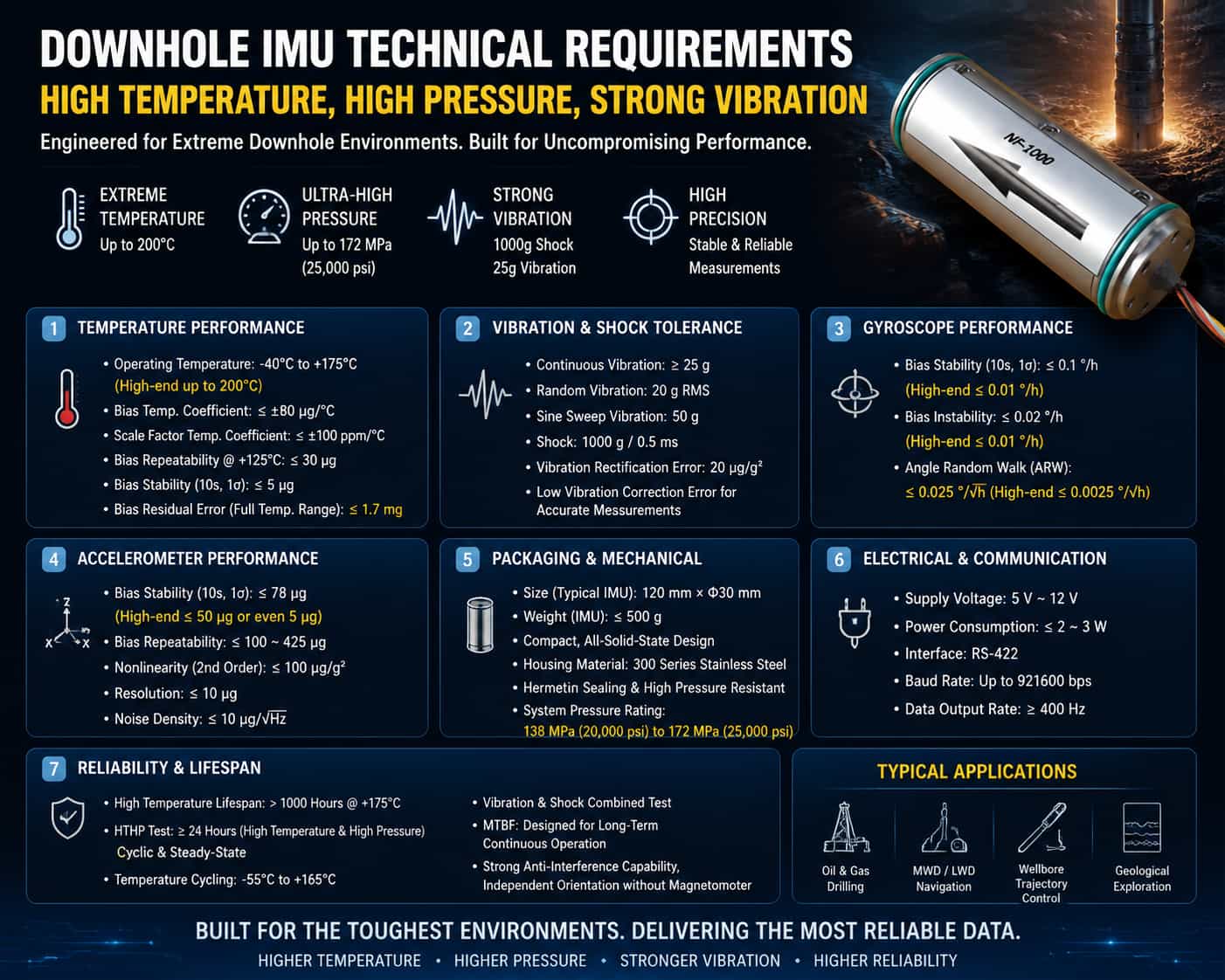

يمكن تصنيف المواصفات الفنية لأجهزة استشعار IMU الموجودة في الآبار إلى ستة أبعاد رئيسية: التكيف مع درجات الحرارة المختلفة، ومقاومة الاهتزازات والصدمات، والدقة والاستقرار، وقيود التغليف والأبعاد، والخصائص الكهربائية وخصائص الطاقة، والعمر التشغيلي والموثوقية. وسيتم تفصيل هذه الأبعاد أدناه.

ثانيًا: مواصفات التكيف مع درجات الحرارة

تُمثل درجة الحرارة التحدي الأكبر الذي تُفرضه بيئة قاع البئر على مستشعرات وحدة القياس بالقصور الذاتي (IMU). يبلغ التدرج الحراري الأرضي العالمي عمومًا 25 درجة مئوية لكل كيلومتر من العمق؛ وفي الآبار فائقة العمق، غالبًا ما تتجاوز درجات حرارة قاع البئر 150 درجة مئوية. ونتيجةً لذلك، يُعد نطاق درجة حرارة التشغيل من أهم المواصفات الفنية.

نطاق درجة حرارة التشغيل: تتطلب مستشعرات وحدة القياس بالقصور الذاتي (IMU) الموجودة في الآبار عادةً نطاق درجة حرارة تشغيل يتراوح بين -40 درجة مئوية و+125 درجة مئوية، بينما يجب أن تتحمل المنتجات المتطورة درجات حرارة تتراوح بين -40 درجة مئوية و+175 درجة مئوية أو أعلى. بعض المستشعرات المصممة للآبار فائقة العمق قادرة بالفعل على تحمل درجات حرارة قصوى تتراوح بين 180 درجة مئوية و200 درجة مئوية. ولا يمكن إغفال الحد الأدنى لنطاق درجة حرارة التشغيل، حيث يجب أن تتحمل المعدات درجات الحرارة المنخفضة أثناء العمليات في المناطق الباردة أو في ظروف الشتاء.

التعويض الكامل لنطاق درجة الحرارة والاستقرار الحراري: لا يكفي مجرد القدرة على العمل ضمن نطاق واسع من درجات الحرارة لتلبية متطلبات الدقة. يجب أن تخضع المستشعرات لتعويض دقيق عبر نطاق درجة الحرارة بأكمله لضمان انحراف منخفض وقابلية تكرار عالية على الرغم من تقلبات درجة الحرارة الشديدة. تشمل المواصفات الرئيسية ما يلي: يجب التحكم في معامل درجة حرارة الانحياز عادةً ضمن ±80 ميكروغرام/درجة مئوية، ومعامل درجة حرارة عامل المقياس ضمن ±100 جزء في المليون/درجة مئوية. في بيئة ذات درجة حرارة عالية تبلغ +125 درجة مئوية، يجب التحكم في قابلية تكرار انحياز مقياس التسارع ضمن 30 ميكروغرام، ويجب أن يكون استقرار انحيازه (10 ثوانٍ 1σ) أقل من 5 ميكروغرام. يُعد خطأ الانحياز المتبقي عبر نطاق درجة الحرارة معيارًا رئيسيًا لتقييم قابلية التكيف مع درجة الحرارة؛ ويمكن للمنتجات المتطورة الحفاظ على هذا الخطأ ضمن 1.7 ملليغرام.

ثالثًا: مواصفات تحمل الاهتزاز والصدمات

أثناء الحفر الدوراني، تتعرض سلسلة الحفر في قاع البئر لاهتزازات عشوائية واسعة النطاق مستمرة وصدمات شديدة وفورية ناتجة عن تكسير لقمة الحفر للصخور. وهذا يمثل التحدي الرئيسي الثاني لأجهزة استشعار وحدة القياس بالقصور الذاتي (IMU).

تحمل الاهتزاز المستمر: يجب أن تتحمل أجهزة الاستشعار بيئات الاهتزاز المستمر، وعادةً ما يتطلب ذلك تحمل اهتزاز مستمر يتجاوز 25g (تسارع الجاذبية الأرضية). في ظل ظروف الاهتزاز العشوائي، اجتازت بعض أجهزة الاستشعار عالية الأداء بنجاح اختبارات مشتركة شملت اهتزازًا عشوائيًا بقيمة 20g RMS واهتزازًا جيبيًا متغيرًا بقيمة 50g.

مقاومة الصدمات اللحظية: تُولّد اصطدامات مثقاب الحفر تسارعات لحظية قصوى عالية للغاية؛ لذا يجب أن تتحمل المستشعرات صدمات شديدة تصل إلى 1000 غرام/0.5 مللي ثانية. تحدد هذه المواصفة بشكل مباشر قدرة المستشعر على البقاء في ظل ظروف التشغيل القاسية.

قدرة كبح الاهتزازات: لا يقتصر دور أجهزة الاستشعار على مجرد "مقاومة" الاهتزازات، بل يجب عليها أيضًا "كبح" تأثيرها على دقة القياس. يُعد خطأ تصحيح الاهتزازات عاملًا حاسمًا؛ إذ يمكن للهياكل المتقدمة ذات الحلقة المغلقة تقليل هذا الخطأ عشرة أضعاف، ما يحقق قدرة على كبح الاهتزازات تصل إلى 20 ميكروغرام/غرام². يضمن انخفاض خطأ تصحيح الاهتزازات استخلاص إشارات الجاذبية والسرعة الزاوية الحقيقية بوضوح وسط الاهتزازات المعقدة لسلسلة الحفر.

رابعاً: مواصفات الدقة والاستقرار

إلى جانب تلبية متطلبات التكيف البيئي، يجب أن تمتلك مستشعرات IMU أيضًا دقة قياس كافية؛ وإلا فإن تحديد الوضع والتحكم في المسار سيكون بلا معنى.

مواصفات الجيروسكوب: يُعدّ استقرار انحياز الجيروسكوب معيارًا أساسيًا لقياس دقته. عادةً ما تكون المتطلبات أقل من 0.1 درجة/ساعة (10 ثوانٍ 1σ)، بينما تصل المنتجات عالية الجودة إلى 0.01 درجة/ساعة أو حتى أقل. أما متطلبات عدم استقرار الانحياز فتكون أقل من 0.02 درجة/ساعة، مع وصول بعض المنتجات إلى مستويات ضمن 0.01 درجة/ساعة. يُعدّ الانحراف العشوائي للزاوية (ARW) مقياسًا بالغ الأهمية لمستويات ضوضاء الجيروسكوب؛ حيث تبدأ المتطلبات من 0.025 درجة/√ساعة، بينما تصل المنتجات عالية الجودة إلى 0.0025 درجة/√ساعة.

مواصفات مقياس التسارع: عادةً ما تكون متطلبات استقرار الانحياز أقل من 78 ميكروغرام، بينما تحقق المنتجات عالية الأداء أقل من 50 ميكروغرام أو حتى 5 ميكروغرام (10 ثوانٍ، 1σ). يجب ضبط تكرارية الانحياز ضمن نطاق 100 إلى 425 ميكروغرام. يجب أن يكون معامل اللاخطية من الدرجة الثانية أقل من 100 ميكروغرام/غرام² لضمان خطية قياسات التسارع عبر نطاق ديناميكي واسع. أما بالنسبة للدقة، فيمكن لمقاييس التسارع عالية الأداء تحقيق مستويات أقل من 10 ميكروغرام. عادةً ما يُشترط أن تكون كثافة الضوضاء، وهي مؤشر رئيسي لمستوى ضوضاء مقياس التسارع، أقل من 10 ميكروغرام/جذر هرتز.

الاستقرار طويل الأمد: نظرًا لأن عمليات الحفر قد تمتد لأسابيع أو حتى أشهر، فإن استقرار انحياز المستشعر ومعامل القياس على المدى الطويل أمر بالغ الأهمية. يجب ضبط التكرارية الشهرية المجمعة للانحياز ضمن 150 ميكروغرام، ولمعامل القياس ضمن 150 جزءًا في المليون. كما يجب ضبط التكرارية الشهرية المجمعة لمعامل اللاخطية ضمن ±40 ميكروغرام/غرام².

خامساً: قيود التغليف والأبعاد

المساحة الموجودة في قاع البئر محدودة للغاية؛ يجب أن تستوفي أجهزة استشعار IMU متطلبات صارمة للتصغير والتغليف.

الأبعاد الفيزيائية: تتطلب أجهزة الاستشعار تصميمًا صغيرًا لتناسب أدوات الحفر ذات الأقطار المحدودة. يبلغ قياس وحدة القياس بالقصور الذاتي (IMU) عالية الأداء عادةً حوالي 120 مم × 30 مم. أما المكونات المنفصلة، ​​مثل مقاييس التسارع، فتتطلب تصغيرًا أكبر، حيث تصل أبعادها النموذجية إلى 18.2 مم × 16 مم.

الوزن: يُعدّ التصميم خفيف الوزن مطلباً أساسياً لأجهزة القياس في الآبار. وعادةً ما يُحافظ على وزن وحدة القياس بالقصور الذاتي (IMU) الكاملة أقل من 500 غرام، بينما قد يصل وزن مقاييس التسارع المنفصلة إلى 25 غراماً فقط.

التصميم الهيكلي: يُعدّ التصميم الصلب بالكامل، الخالي من الأجزاء المتحركة، الخيار الأمثل لوحدات القياس بالقصور الذاتي (IMU) في الآبار، مما يُحسّن بشكل كبير من موثوقيتها في البيئات المعرضة للاهتزازات الشديدة والصدمات العالية. يُسهّل التصميم الأسطواني المتكامل عملية دمجها في أدوات الآبار دون الحاجة إلى تعديل تصميمات المعدات الحالية. يجب أن يُصنع الغلاف من مواد عالية المتانة ومقاومة للتآكل، مثل الفولاذ المقاوم للصدأ من سلسلة 300. منع التسرب ومقاومة الضغط: باعتبارها مكونًا أساسيًا في أدوات الآبار، تتطلب وحدة القياس بالقصور الذاتي (IMU) غلافًا يفي بمعايير منع التسرب تحت الضغط العالي. على الرغم من أن وحدة القياس بالقصور الذاتي (IMU) تُوضع عادةً داخل سلسلة أدوات مقاومة للضغط، إلا أن تصميم غلافها يجب أن يضمن سلامة منع التسرب وأداء العزل في بيئات ذات درجات حرارة وضغوط عالية. تتطلب مواصفات مقاومة الضغط على مستوى النظام عادةً تصنيفات تصل إلى 138 ميجا باسكال (20,000 رطل لكل بوصة مربعة) أو حتى 172 ميجا باسكال (25,000 رطل لكل بوصة مربعة).

سادساً: مواصفات استهلاك الطاقة الكهربائية

ظروف إمداد الطاقة في قاع البئر محدودة؛ لذلك، فإن الخصائص الكهربائية لمستشعر IMU تؤثر بشكل مباشر على جدوى النظام ومدة التشغيل.

جهد التغذية: يجب أن يدعم نطاق جهد إدخال واسع لاستيعاب ظروف الطاقة غير المستقرة في قاع البئر؛ تتراوح المتطلبات النموذجية من 5 فولت إلى 12 فولت.

استهلاك الطاقة: يُعدّ انخفاض استهلاك الطاقة شرطًا أساسيًا. يجب أن يتراوح استهلاك الطاقة لوحدة القياس بالقصور الذاتي (IMU) الكاملة عادةً بين 2 و3 واط. لا يُخفف انخفاض استهلاك الطاقة الحمل على نظام إمداد الطاقة في قاع البئر فحسب، بل يُقلل أيضًا من ارتفاع درجة حرارة المستشعر نفسه، مما يُسهّل إدارة الحرارة في البيئات ذات درجات الحرارة العالية.

واجهة الاتصال: يجب أن تكون مزودة بواجهة ناقل بيانات مناسبة لنقل البيانات لمسافات طويلة داخل البئر؛ ويُعدّ RS-422 خيارًا شائعًا. يجب أن يفي معدل نقل البيانات بمتطلبات الوقت الفعلي، حيث يصل عادةً إلى 921,600 بت في الثانية. كما يجب أن يفي معدل تحديث البيانات باحتياجات نظام التحكم في الوقت الفعلي، بقيمة نموذجية لا تقل عن 400 هرتز.

سابعاً: مواصفات العمر التشغيلي والموثوقية

لا يمكن إيقاف عمليات الحفر بشكل تعسفي؛ لذلك، يجب أن يتمتع مستشعر IMU بعمر تشغيلي وموثوقية كافية.

عمر تشغيلي طويل في درجات الحرارة العالية: يجب أن يكون المستشعر قادرًا على العمل بشكل متواصل لعدة آلاف من الساعات عند درجة حرارة التشغيل المقدرة. عند درجة حرارة التشغيل القصوى التي تبلغ +175 درجة مئوية، يلزم عمر خدمة يتجاوز 1000 ساعة.

اختبار الموثوقية: يجب أن يجتاز المستشعر سلسلة من اختبارات الموثوقية البيئية، بما في ذلك اختبارات دورات الضغط والحرارة العالية (HTHP) واختبارات الحالة المستقرة (عادةً ≥ 24 ساعة)، واختبارات دورات درجة الحرارة (مثلًا، من -55 درجة مئوية إلى +165 درجة مئوية)، واختبارات الاهتزازات المُجمعة في درجات الحرارة العالية. يُعد متوسط ​​الوقت بين الأعطال (MTBF) مقياسًا كميًا للموثوقية، ويجب أن يفي بمتطلبات التشغيل المستمر في قاع البئر. قدرة مقاومة التداخل: في بيئات قاع البئر التي تتميز بتداخل مغناطيسي قوي، يجب أن تمتلك وحدة القياس بالقصور الذاتي (IMU) القدرة على توجيه نفسها ذاتيًا - بشكل مستقل عن المجال المغناطيسي للأرض - وبالتالي التغلب على مشكلات الأعطال التي تواجهها البوصلات المغناطيسية التقليدية في البيئات المغناطيسية الحديدية (مثل داخل الأغلفة الفولاذية).

خاتمة

تشمل المواصفات الفنية لوحدات القياس بالقصور الذاتي (IMUs) في الآبار، المصممة لتحمل درجات الحرارة والضغوط العالية والاهتزازات الشديدة، ستة أبعاد رئيسية: التكيف مع درجات الحرارة المختلفة، ومقاومة الاهتزازات والصدمات، ودقة القياس واستقراره، وحجم الوحدة، واستهلاك الطاقة الكهربائية، وعمر التشغيل/الموثوقية. هذه المعايير مترابطة ومتداخلة. تشير اتجاهات الصناعة إلى ارتفاع مستمر في الحد الأقصى لدرجات حرارة التشغيل، من 125 درجة مئوية إلى 150 و175 و200 درجة مئوية، إلى جانب تحسينات مستمرة في كبح الاهتزازات ودقة القياس، بالإضافة إلى تصغير الحجم وتحسين التصميمات منخفضة الطاقة. تدفع هذه التطورات التكنولوجية تطور مستشعرات وحدات القياس بالقصور الذاتي في الآبار نحو تحمل أعلى لدرجات الحرارة والاهتزازات، ودقة أكبر، وعمر خدمة أطول، مما يوفر دعمًا تقنيًا قويًا بشكل متزايد لاستكشاف وتطوير موارد النفط والغاز في أعماق الأرض.
