نظرة عامة شاملة على خط إنتاج مستشعر الميل الديناميكي من سلسلة TD

الخلفية التقنية: الانتقال من القياس الثابت إلى الوضعين الثابت والديناميكي المزدوجين

تعتمد أجهزة قياس الميل التقليدية على مقاييس التسارع الكهروميكانيكية الدقيقة (MEMS) لقياس مركبة التسارع الجاذبي على طول محور حساس لحساب الزاوية، مما يحقق دقة عالية في البيئات الساكنة أو شبه الساكنة. مع ذلك، عندما تتعرض المنصة الحاملة للحركة أو الاهتزاز أو الصدمات، تتراكب التسارعات الخارجية على التسارع الجاذبي، مما يُسبب تشوهًا كبيرًا في القياس. هذا القيد المتأصل يُحد من استخدام أجهزة قياس الميل التقليدية في السيناريوهات الديناميكية مثل المنصات المتحركة وآلات البناء والروبوتات.

تُعالج سلسلة TD من أجهزة قياس الميل الديناميكية هذا التحدي جذريًا من خلال بنية دمج تجمع بين مقياس تسارع MEMS ثلاثي المحاور وجيروسكوب ثلاثي المحاور، إلى جانب خوارزمية دمج ثنائية الوضع تُدمج القدرات الثابتة والديناميكية. تكمن التقنية الأساسية في قدرة النظام على تقييم بيئة التشغيل في الوقت الفعلي: ففي الوضع الثابت، يستخدم خوارزمية ثابتة لضمان أعلى دقة؛ وفي الوضع الديناميكي، يتحول تلقائيًا إلى خوارزمية ديناميكية تعتمد على مرشح كالمان من الرتبة N. ومن خلال دمج استقرار التردد المنخفض لمقياس التسارع مع استجابة التردد العالي للجيروسكوب، يُقلل النظام بشكل فعال من أخطاء القياس الناتجة عن الاهتزاز والصدمات. يُمكّن هذا النهج التقني سلسلة TD من إخراج بيانات ميل مستقرة وموثوقة باستمرار في بيئات ديناميكية معقدة.

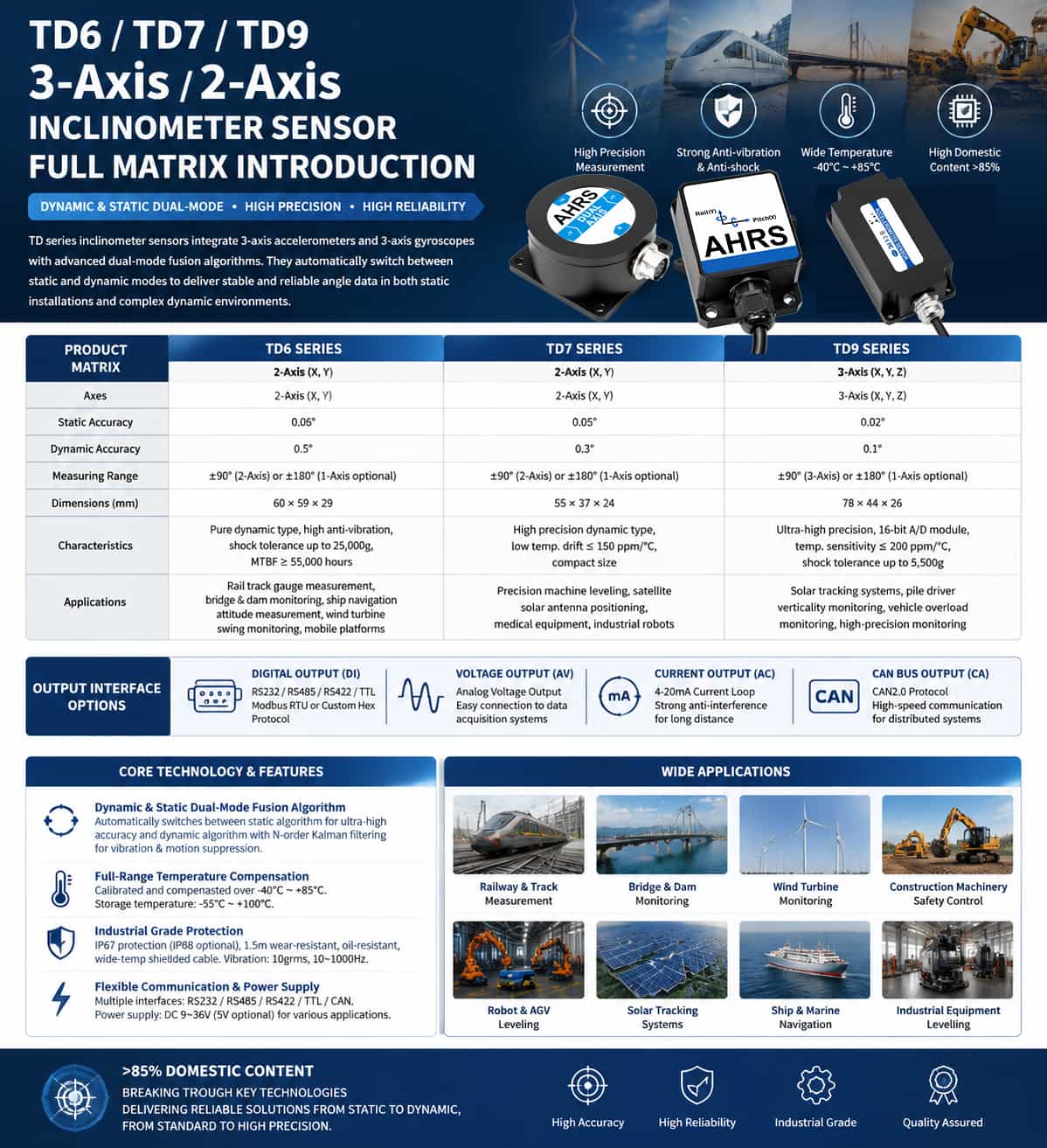

مصفوفة المنتجات: أربع سلاسل ذات مواقع متباينة

تلبي سلسلة TD مجموعة واسعة من الاحتياجات، بدءًا من المتطلبات الصناعية القياسية وصولًا إلى التطبيقات عالية الدقة؛ ويتم تصنيف المنتجات إلى أربعة مستويات بناءً على مستويات الدقة وسيناريوهات التطبيق:

تُعدّ سلسلة TD5 مقياس ميل ثلاثي المحاور قياسيًا للاستخدامات الصناعية، حيث توفر دقة ثابتة تبلغ 0.1 درجة ودقة ديناميكية تبلغ 0.5 درجة. وهي مزودة بمقياس تسارع وجيروسكوب ثلاثي المحاور مدمجين، وتدعم مراقبة الميل على محاور X وY وZ، بنطاق قياس ±90 درجة (ثلاثي المحاور) أو ±180 درجة (أحادي المحور اختياري). وبفضل نسبة مكونات محلية تتجاوز 85%، فهي مناسبة للتطبيقات الصناعية مثل التحكم في توازن الرافعات الشوكية، ومنصات العمل الجوية، وآلات التفريغ، وحماية أكوام التحميل من الانقلاب.

تُصنّف سلسلة TD6 كمقياس ميل ثنائي المحور ديناميكي بالكامل، مصمم خصيصًا للمنصات المتحركة والبيئات عالية الاهتزاز. توفر هذه السلسلة دقة ثابتة تبلغ 0.06 درجة ودقة ديناميكية تبلغ 0.5 درجة، وذلك باستخدام جيروسكوب رأسي مدمج وخوارزمية مرشح كالمان من الرتبة N. يتم التخلص من مصادر الخطأ من خلال تقنيات متعددة، تشمل التعويض غير الخطي، وتعويض التعامد، وتعويض الانحراف الحراري. بفضل متوسط ​​وقت بين الأعطال (MTBF) يبلغ 55,000 ساعة أو أكثر، وتحمل الصدمات حتى 25,000g، تتفوق هذه السلسلة في سيناريوهات عالية الديناميكية مثل قياس عرض السكك الحديدية، ومراقبة الجسور والسدود، وقياس وضعية الملاحة البحرية، ومراقبة تذبذب توربينات الرياح.

تمثل سلسلة TD7 أجهزة قياس الميل الديناميكية عالية الدقة، وتتميز بدقة ثابتة محسّنة تبلغ 0.05 درجة ودقة ديناميكية تبلغ 0.3 درجة. وبناءً على سلسلة TD6، تتميز هذه السلسلة بتحكم مُحسّن في انحراف درجة الحرارة (≤150 جزءًا في المليون/درجة مئوية) وحجم صغير يبلغ 55×37×24 مم. وهي مثالية للتطبيقات التي تتطلب دقة فائقة وأبعادًا صغيرة، مثل التحكم في مستوى أدوات الآلات الدقيقة، وتحديد مواقع الألواح الشمسية للأقمار الصناعية، والمعدات الطبية.

تُعدّ سلسلة TD9 الرائدة في مجموعة TD، إذ توفر دقة ثابتة استثنائية تبلغ 0.02 درجة ودقة ديناميكية تبلغ 0.1 درجة. وهي مزودة بوحدة تحويل تناظري/رقمي عالية الدقة 16 بت ومستشعر حرارة، يتميز بمعامل حساسية حرارية ≤200 جزء في المليون/درجة مئوية وتحمل صدمات يصل إلى 5500 غرام. تدعم هذه السلسلة مراقبة الميل ثلاثي المحاور (X، Y، Z) وتُستخدم على نطاق واسع في التطبيقات التي تتطلب دقة قياس فائقة، مثل أنظمة تتبع الخلايا الكهروضوئية، ومراقبة استقامة منصات الحفر، ومراقبة حمولة المركبات الزائدة.

مصفوفة واجهة الإخراج: تغطية شاملة للواجهات الرقمية والتناظرية وواجهات ناقل البيانات

من المزايا الأساسية الأخرى لسلسلة TD نطاقها الشامل من واجهات الإخراج. توفر كل سلسلة دقيقة ثلاثة أنواع من الإخراج - رقمي، تناظري، وناقل بيانات - مما يسمح للمستخدمين بإجراء اختيارات مرنة بناءً على متطلبات أنظمة التحكم الخلفية الخاصة بهم:

مخرج رقمي (DI): يستخدم مستويات إشارة RS232 أو RS485 أو RS422 أو TTL، ويدعم بروتوكول Modbus RTU القياسي أو بروتوكولات سداسية عشرية مخصصة. تُنقل البيانات مباشرةً بتنسيق رقمي مع مقاومة عالية للتداخل، مما يجعلها مناسبة للتكامل المباشر مع الأنظمة الرقمية مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الكمبيوتر الصناعية.

مخرج الجهد (AV): يقوم بإخراج إشارة جهد تناظرية، مما يسهل الاتصال ببطاقات أو أجهزة جمع البيانات التقليدية القائمة على الجهد لقراءة الإشارة ومعالجتها بشكل مباشر.

مخرج التيار المتردد (AC): يستخدم مخرج حلقة التيار القياسي الصناعي 4-20 مللي أمبير. يتميز بمقاومة عالية للتداخل، مما يجعله مناسبًا بشكل خاص للإرسال لمسافات طويلة والبيئات الصناعية القاسية.

مخرج ناقل CAN (CA): يدعم بروتوكول CAN 2.0، مما يجعله مثاليًا لأنظمة التحكم الموزعة - مثل تلك الموجودة في تطبيقات السيارات والروبوتات - التي تتطلب اتصال ناقل عالي السرعة.

الميزات التقنية الأساسية

تشترك سلسلة TD بأكملها في منصات التكنولوجيا الأساسية التالية:

خوارزمية الدمج ثنائية الوضع الديناميكي-الثابت: يحدد النظام تلقائيًا حالة تشغيله الحالية من خلال تحليل بيانات التسارع والسرعة الزاوية في الوقت الفعلي. يستخدم خوارزمية ثابتة خلال فترات السكون لضمان أقصى دقة، ويتحول إلى خوارزمية ديناميكية أثناء الحركة، حيث يدمج بيانات الجيروسكوب للتعويض عن التداخل الناتج عن التسارع. تُمكّن هذه الآلية مستشعرًا واحدًا من التعامل مع حالتي تشغيل مختلفتين تمامًا: التثبيت الثابت وتطبيقات الحامل الديناميكي.

معايرة شاملة لدرجة الحرارة واختبارات الثبات على المدى الطويل: قبل مغادرة المصنع، تخضع جميع المنتجات لمعايرة دقيقة، ومعايرة لدرجة الحرارة، واختبارات ثبات طويلة الأمد (اختبارات الثبات على المدى الطويل). يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، بينما يتراوح نطاق درجة حرارة التخزين من -55 درجة مئوية إلى +100 درجة مئوية.

حماية وموثوقية على مستوى الصناعة: تتميز السلسلة بأكملها بتصنيف حماية IP67 (يتوفر تصنيف IP68 عند الطلب)، وتأتي مزودة بكابل محمي بطول 1.5 متر مقاوم للتآكل والزيوت، ومصمم للعمل ضمن نطاق واسع من درجات الحرارة. تبلغ مقاومة العزل ≥100 ميجا أوم، وتتوافق مقاومة الاهتزاز مع معايير 10 جرام RMS (10-1000 هرتز).

اتصال وإمداد طاقة مرنان: تتضمن منافذ الإخراج خيارات RS232 وRS485 وRS422 وTTL وCAN bus، وتدعم كلاً من Modbus RTU وبروتوكولات سداسية عشرية مخصصة. يُتيح نطاق جهد الإدخال الواسع (9-36 فولت تيار مستمر، مع خيار 5 فولت) استيعاب ظروف إمداد الطاقة المختلفة الموجودة في البيئات الصناعية. توصيات الاختيار

تُشكّل المنتجات الأربعة في سلسلة TD تشكيلةً شاملةً تُغطي نطاقًا واسعًا من المواصفات، بدءًا من المعايير الصناعية القياسية وصولًا إلى الدقة الفائقة، ومن التكوينات ثلاثية المحاور إلى ثنائية المحاور، ومن التصاميم العامة إلى التصاميم المدمجة. يُعدّ TD5 خيارًا اقتصاديًا للتطبيقات الصناعية القياسية التي تتطلب مراقبة ثلاثية المحاور، بينما يُناسب TD6 - بفضل تحسينه خصيصًا للأداء الديناميكي - المنصات المتنقلة والبيئات عالية الاهتزاز. يُقدّم TD7 حلًا مثاليًا عند الحاجة إلى كلٍّ من الدقة العالية والحجم الصغير. أخيرًا، بالنسبة للتطبيقات التي تتطلب أعلى مستويات الدقة - مثل تتبع الشمس والمراقبة عالية الدقة - يُمثّل TD9 ذروة تكنولوجيا مقياس الميل MEMS المحلي، حيث يُقدّم دقة ثابتة تبلغ 0.02 درجة ودقة ديناميكية تبلغ 0.1 درجة. مع نسبة مكونات محلية تتجاوز 85%، لا تتغلّب هذه السلسلة على الحواجز التكنولوجية الرئيسية فحسب، بل تُزوّد ​​الصناعات أيضًا بحلول قياس ميل كاملة تُغطي النطاق الكامل من المراقبة الثابتة إلى الديناميكية، ومن الأداء القياسي إلى الأداء عالي الدقة.
