في عصر التطور السريع في مجال الأتمتة الصناعية وإنترنت الأشياء، غالبًا ما تحدد "قدرة الاتصال" بين أجهزة الاستشعار وأنظمة التحكم مدى تعقيد تنفيذ المشاريع وموثوقية النظام ككل. وبفضل خيارات تكوين واجهة الاتصال الواسعة، توفر سلسلة TD من أجهزة قياس الميل الديناميكية حلولًا مرنة وشاملة لتلبية احتياجات قياس الوضع في مختلف السيناريوهات.

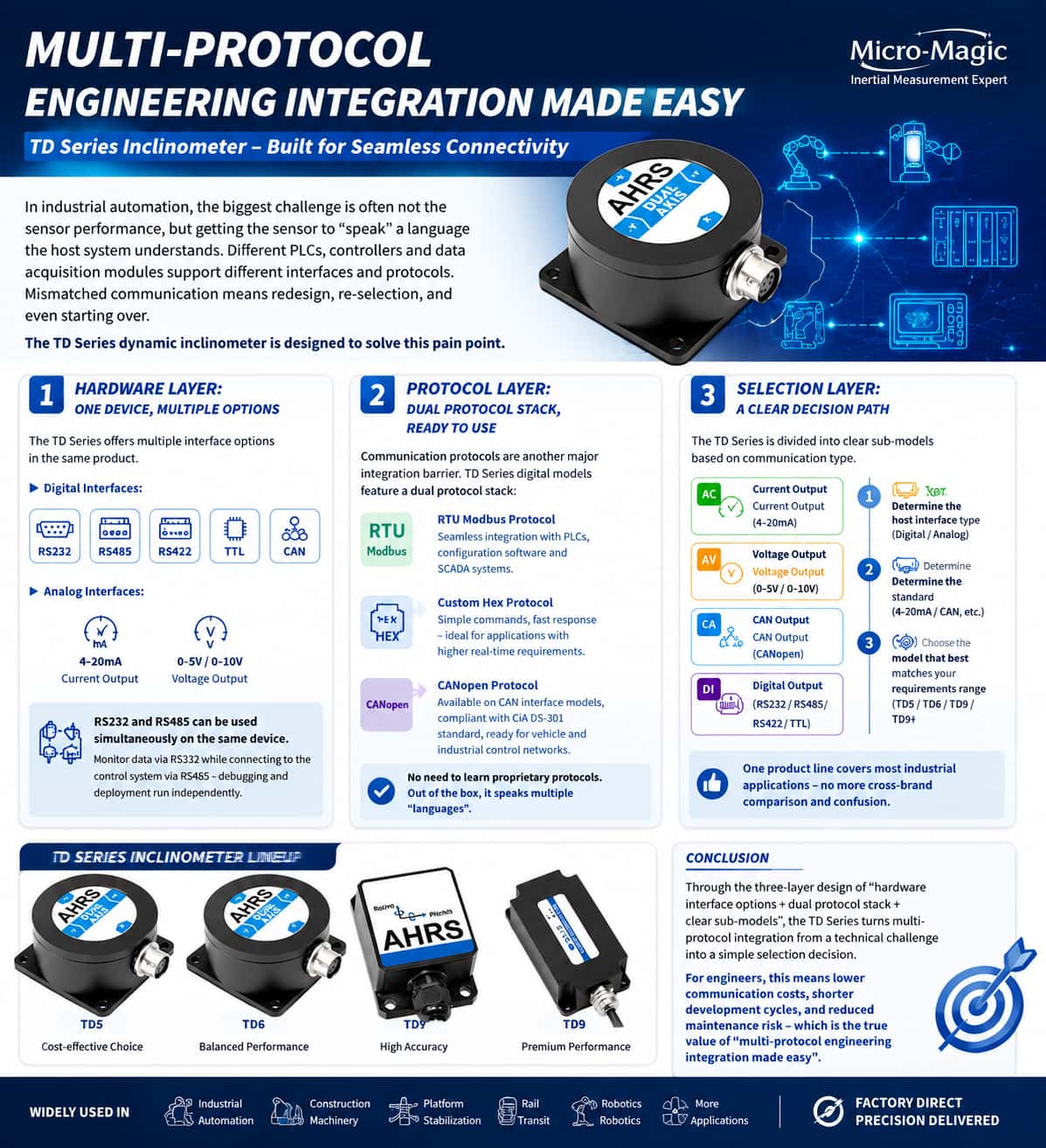

1. نظرة عامة على واجهات الاتصال: الاختيار والتكييف المرن
تشمل سلسلة TD مجموعة واسعة من الطرازات التي تغطي جميع طرق الاتصال الشائعة الاستخدام في القطاع الصناعي، والمصنفة بشكل عام إلى واجهات رقمية وتناظرية. تتضمن الواجهات الرقمية RS232 وRS485 وRS422 وTTL وناقل CAN؛ أما الواجهات التناظرية فتتوفر بنوعي التيار والجهد، وتدعم مخرجات مثل 4-20 مللي أمبير و0-20 مللي أمبير (تيار) و0-5 فولت و0.5-4.5 فولت و0-10 فولت (جهد). وفيما يتعلق ببروتوكولات الاتصال، تتوافق المنتجات مع Modbus RTU وبروتوكول 0x68 المخصص وCANopen، مما يحقق بالفعل "وظائف متعددة الأغراض وقابلية للتكيف عند الطلب".
2. الواجهات الرقمية: قنوات مرنة لتبادل البيانات
تدعم طرازات سلسلة TD المزودة بواجهات رقمية طرق إخراج متنوعة، بما في ذلك RS232 وRS485 وRS422 وTTL وCAN. تتيح فلسفة التصميم "متعددة الواجهات" هذه للمهندسين اختيار طريقة الاتصال الأنسب لمتطلباتهم الخاصة.
يُعد RS232 مثاليًا للاتصالات قصيرة المدى من نقطة إلى نقطة، مما يوفر سهولة في تصحيح الأخطاء وتوافقًا قويًا.
يدعم RS485 الإرسال لمسافات طويلة تصل إلى 2000 متر ويسمح بوجود عقد استشعار متعددة، مما يجعله الخيار المفضل لشبكات الاتصال الميدانية الصناعية.
يدعم RS422 الاتصال ثنائي الاتجاه الكامل، مما يجعله مناسبًا للسيناريوهات التي تتطلب إرسال واستقبال البيانات في وقت واحد.
يعمل TTL عند مستويات منطقية 3.3 فولت / 5 فولت، مما يسهل التكامل المباشر مع الأنظمة المدمجة (مثل STM32 و Arduino).
تم تصميم ناقل CAN خصيصًا لتطبيقات التحكم في السيارات والصناعة، حيث يوفر مقاومة قوية للتداخل وأداءً عاليًا في الوقت الحقيقي.
3. الواجهات التناظرية: إشارات صناعية كلاسيكية وموثوقة
بالنسبة للبيئات الصناعية التقليدية التي لا تزال تعتمد بشكل كبير على وحدات جمع البيانات التناظرية PLC، توفر سلسلة TD مجموعة شاملة من حلول الإخراج التناظري. تدعم نماذج الإخراج الحالية نطاقات 4-20 مللي أمبير، و0-20 مللي أمبير، و0-24 مللي أمبير. يُعد نطاق 4-20 مللي أمبير المعيار الصناعي الأكثر شيوعًا، حيث يوفر مزايا مثل مقاومة عالية للتشويش وملاءمة للإرسال لمسافات طويلة. يتوافق خرج نقطة الصفر مع 12 مللي أمبير (لوضع 4-20 مللي أمبير) أو 10 مللي أمبير (لوضع 0-20 مللي أمبير)، مع حساب الزاوية بناءً على علاقة تناسب خطية بسيطة وموثوقة.
تدعم نماذج خرج الجهد ثلاثة نطاقات خرج - 0-5 فولت، 0.5-4.5 فولت، و0-10 فولت - مما يضمن التوافق مع وحدات الإدخال التناظرية لمختلف وحدات التحكم المنطقية القابلة للبرمجة (PLC). يتوافق خرج نقطة الصفر مع 2.5 فولت (لوضع 0-5 فولت) أو 5 فولت (لوضع 0-10 فولت)، باستخدام طريقة حسابية بسيطة مماثلة.
تتمثل الميزة الأساسية للواجهات التناظرية في سهولة استخدامها الفوري؛ فلا حاجة لكتابة بروتوكولات اتصال معقدة. ويمكن استخلاص قيم الزاوية مباشرةً من خلال الحصول على قراءات الجهد أو التيار عبر محول تناظري رقمي، مما يقلل بشكل كبير من عوائق دمج النظام.
4. بروتوكولات الاتصال: مزيج من التوحيد والتخصيص
على مستوى البروتوكول، توازن سلسلة TD بين التوحيد القياسي والمرونة.
يُعد بروتوكول Modbus RTU معيارًا فعليًا في مجال الأتمتة الصناعية، وهو مدعوم على نطاق واسع عبر واجهة RS485. وباستخدام رموز وظائف Modbus القياسية (مثل 0x03 لقراءة البيانات)، يمكن للجهاز الاتصال بسهولة مع مختلف وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وبرامج HMI/SCADA وأنظمة التحكم.
يُعدّ البروتوكول المُخصّص بروتوكول اتصال سداسي عشري عالي الكفاءة تستخدمه النماذج الرقمية. تبدأ إطارات البيانات بالمعرّف 0x68، وتتضمن حقولًا لطول البيانات، ورمز العنوان، وكلمة الأمر، وحمولة البيانات، ومجموع التحقق. يدعم هذا البروتوكول نطاقًا واسعًا من الوظائف، بما في ذلك قراءة الزوايا أحادية المحور أو ثنائية المحور، وتعيين نقاط الصفر النسبية/المطلقة، وضبط معدلات الباود، والتبديل بين وضعَي الطلب والاستجابة والإخراج التلقائي، وتعديل عناوين الوحدات النمطية، وكل ذلك يتميّز بأوامر موجزة وأوقات استجابة سريعة.
صُمم بروتوكول CANopen خصيصًا للمنتجات المزودة بواجهات CAN، ويستخدم حزمة بروتوكول CANopen القياسية. تتم إدارة تهيئة المعلمات عبر كائنات بيانات الخدمة (SDOs)، بينما يتم نقل بيانات الزاوية في الوقت الفعلي عبر كائنات بيانات العملية (PDOs). يدعم البروتوكول ميزات مثل تهيئة مُعرّف العقدة (القيمة الافتراضية 0x05)، وإعدادات معدل الباود (قابلة للتكوين من 100 كيلوبت في الثانية إلى 1 ميجابت في الثانية)، ومعدلات إخراج بيانات متعددة (من 5 هرتز إلى 50 هرتز)، مما يلبي تمامًا متطلبات تطبيقات التحكم الصناعي والسيارات. توصيات الاختيار
عند اختيار نموذج لمشروع معين، ضع في اعتبارك العوامل التالية:
واجهة نظام التحكم: إذا كان النظام يستخدم بالفعل ناقل RS485، فأعط الأولوية لـ RS485+Modbus؛ إذا كنت تستخدم وحدات PLC التناظرية، فاختر خرج تيار 4-20 مللي أمبير أو خرج جهد 0-10 فولت.
مسافة الإرسال: بالنسبة للمسافات الطويلة (>50 مترًا)، يوصى باستخدام RS485 أو خرج تيار 4-20 مللي أمبير؛ أما بالنسبة للمسافات القصيرة، فإن RS232 أو TTL أو خرج الجهد هي خيارات مناسبة.
متطلبات الوقت الحقيقي: بالنسبة للتطبيقات عالية الوقت الحقيقي (مثل الروبوتات أو التحكم في المركبات)، يوصى باستخدام واجهة CAN؛ أما بالنسبة للمراقبة الصناعية العامة، فإن الواجهات الرقمية أو التناظرية ستكون كافية.
الشبكات متعددة العقد: عندما تكون هناك حاجة إلى توصيل أجهزة استشعار متعددة بالتوازي، فإن RS485+Modbus أو ناقل CAN هو الخيار الأمثل.
خاتمة
بفضل تصميمها ثنائي الواجهة (الذي يدعم كلاً من المخرجات الرقمية والتناظرية) وتوافقها مع بروتوكولات متعددة - بما في ذلك Modbus والبروتوكولات المخصصة وCANopen - تجسد سلسلة مقاييس الميل الديناميكية TD فلسفة التصميم القائمة على "منصة واحدة، وواجهات متعددة، وتكييف عند الطلب". سواء كنت تقوم ببناء نظام إنترنت الأشياء الصناعي الجديد أو ترقية خزانة تحكم PLC تقليدية، فإن سلسلة TD توفر حل الاتصال الأمثل، مما يجعل الحصول على بيانات مقياس الميل أسهل من أي وقت مضى.
