I3700 هو نظام الملاحة المتكامل (GNSS/INS) يتكون من أجهزة استشعار MEMS عالية الأداء، وأنظمة GNSS عالية الدقة ومعالجات دقيقة عالية الأداء. يمكن لخوارزمية التنقل المدمجة عالية الموثوقية والمدمجة أن تنتج السرعة والموضع والموقف وغيرها من المعلومات الخاصة بالناقل المقاس في الوقت الفعلي. يمكن للمستخدمين أيضًا توصيل بيانات التصحيح التفاضلي RTCM خارجيًا لتحقيق تحديد موضع RTK عالي الدقة. يمكن دمج الحزمة المقاومة للماء IP68 بسهولة في نظام المستخدم. معلومات نموذج المنتج هي كما يلي:
الجزء رقم ، :
I3700الطلب (موك) :
1

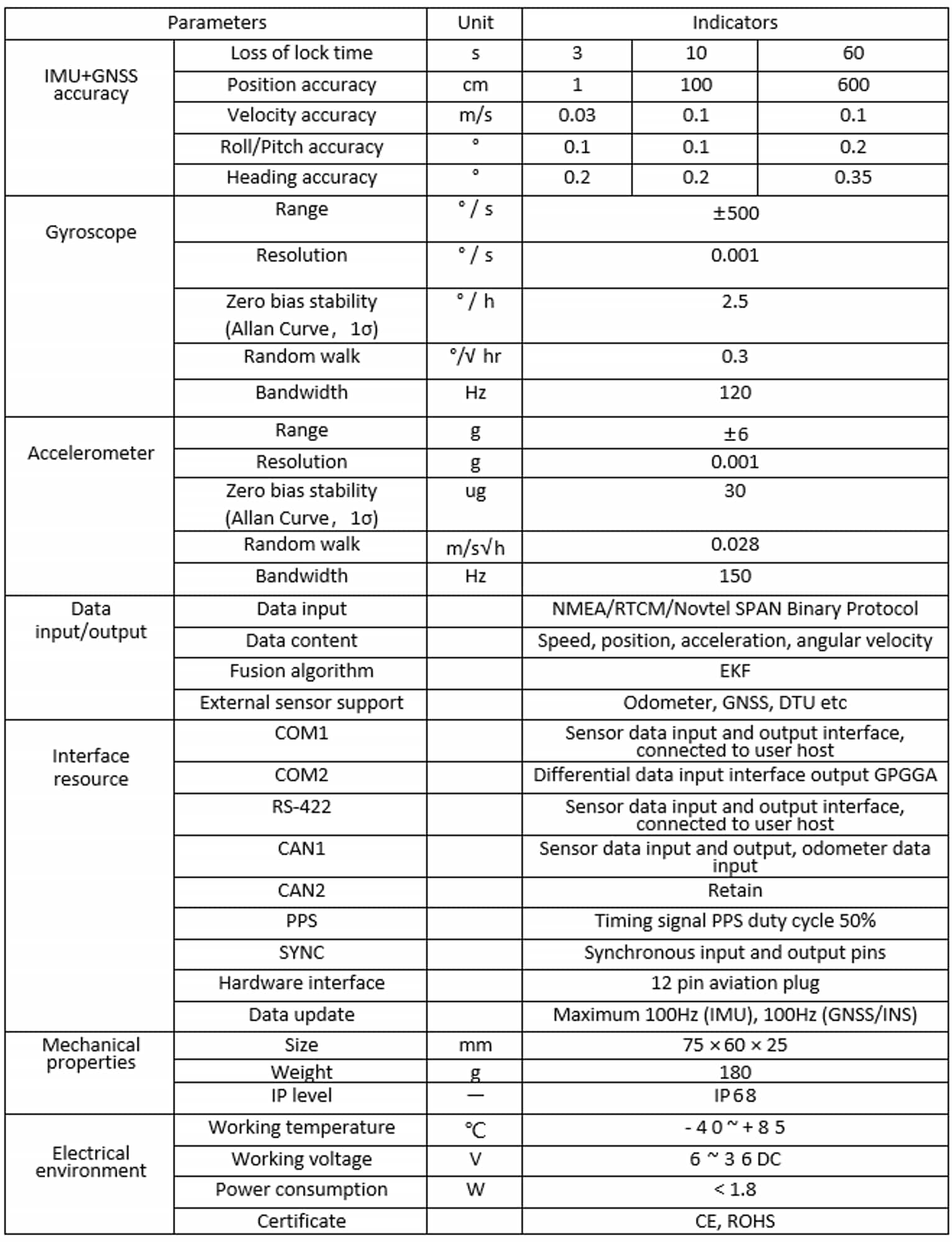

3) معلمات النظام العالمي لسواتل الملاحة
فِهرِس | يصف | ملاحظة |
ممر | 1408 قناة |
|
تكرار | نظام تحديد المواقع BDS B1I/B2I/B3I نظام تحديد المواقع L1 C/A/L2P(Y)/L2C/L5 جاليليو E1/E5a/E5b جلوناس L1/L2 QZSS L1/L2/L5 |
|
بداية باردة | <30 ثانية |
|
بداية ساخنة | <2s |
|
وقت بدء RTK | <5s |
|
دقة تحديد المواقع بنقطة واحدة RMS | المستوى 1.5 م الارتفاع 2.5 م |
|
SBAS | المستوى 0.4 م الارتفاع 0.8 م |
|
دقة تحديد المواقع RTK RMS | أفقي 0.8 سم + 1 جزء في المليون الارتفاع 1.5 سم + 1 جزء في المليون |
|
دقة التوجيه | 0.2 درجة / 1 م خط الأساس |
|
معدل التحديث | 20 هرتز |
|
السرعة القصوى | 500 م / ث |
|
أقصى ارتفاع | 50000 م |
|
4) المعلمات الميكانيكية والكهربائية
المعلمة | حالة | U310D |
جهد الإدخال | 25℃ | 6-36 فولت تيار مستمر |
استهلاك الطاقة | 25℃ | <1.8 واط |
مقاس | واجهة المكونات الطيران | 75X60X25.2mm |
وزن | واجهة المكونات الطيران | 180 جرام |
مادة القشرة |
| سبائك الألومنيوم |
درجة حرارة التشغيل |
| -40-85℃ |
شهادة |
| CE、 بنفايات、 IP68 |
5) موارد الواجهة
المعلمة | يصف |
كوم1 | واجهة إدخال وإخراج بيانات الاستشعار، متصلة بمضيف المستخدم |
كوم2 | واجهة إدخال البيانات التفاضلية إخراج GPGGA |
رس-422 | واجهة إدخال وإخراج بيانات الاستشعار، متصلة بمضيف المستخدم |
يمكن1 | إدخال وإخراج بيانات الاستشعار، وإدخال بيانات عداد المسافات |
يمكن2 | احتياطي |
بس | توقيت إشارة PPS دورة العمل 50% |
مزامنة | دبابيس الإدخال والإخراج المتزامنة |
واجهة الأجهزة | 12pin المكونات الطيران |
تحديث البيانات | الحد الأقصى 100 هرتز (IMU)، 100 هرتز (GNSS/INS) |
يمكن للمستخدمين اختيار واجهة الأجهزة المناسبة وفقًا لمتطلبات المنتج
6) إدخال/إخراج البيانات
المعلمة | يصف |
إخراج البيانات | بروتوكول ثنائي NMEA/RTCM/Novtel SPAN |
محتوى البيانات | زوايا أويلر، الكواترنيونات، السرعة، الموضع، التسارع، السرعة الزاوية، إلخ. |
خوارزمية الانصهار | إيكف |
دعم أجهزة الاستشعار الخارجية | عداد المسافات، GNSS، DTU، إلخ. |
7) واجهة المعلمات الكهربائية
المعلمة | حالة | الحد الأدنى للقيمة | قيمة نموذجية | القيمة القصوى | وحدة |
واجهة RS-232 | |||||
جهد الإدخال |
| -13.6 | - | 13.6 | V |
عتبة جهد الإدخال VIL |
| 0.6 | 1.2 | - | V |
عتبة جهد الإدخال VIH |
| - | 1.5 | 2.4 | V |
مقاومة الإدخال |
| 3 | 5 | 7 | kΩ |
مقاومة الإخراج |
| 300 | - | - | Ω |
معدل الباود |
| 9600/115200/230400/256000/460800/921600 الافتراضي 115200 | |||
واجهة CAN2.0 | |||||
الجهد الناتج | يمكن ح | 2.75 | 3.5 | 4.5 | V |
الجهد الناتج | يمكن ل | 0.5 | 1.5 | 2.25 | V |
الجهد الناتج التفاضلي |
| 1.5 | - | 3 | V |
الجهد الناتج الشبح |
| 2 | 2.5 | 3 | V |
الحد الأقصى لجهد الإدخال | كان إتش، كان إل | -42 | - | 42 | V |
معدل الباود |
| 125 كيلو/250 كيلو/500 كيلو/1000 كيلو (افتراضي 500 كيلو) | |||
واجهة RS-422 | |||||
الجهد الناتج التفاضلي |
| 2 | - | 3.2 | V |
الوضع المشترك الناتج الجهد |
| - | - | 3 | V |
عتبة الإدخال التفاضلية |
| -0.2 | - | 0.2 | V |
تأخر الإدخال |
| - | 25 | - | mV |
مقاومة الإدخال |
| 12 | 15 | - | kΩ |
مزامنة IN | |||||
جهد الإدخال |
| - | - | 3.6 | V |
البيئة والتنمية المستدامة |
| -15 | - | 15 | kV |
مزامنة خارج/PPS | |||||
الجهد الناتج |
| - | 3.3 | - | V |
تيار الإخراج |
| - | 30 | - | mA |

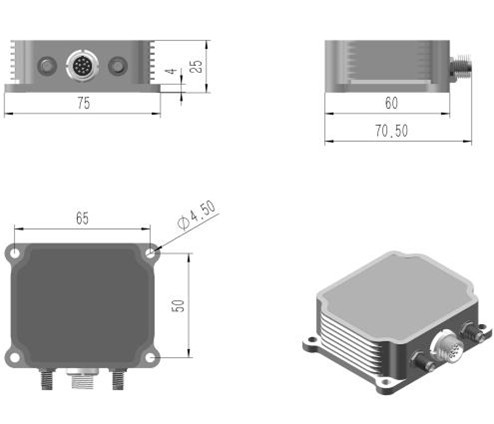

2. البعد المنتج
