وطن MEMS INS

I3500

inertial integrated navigation system supplier

inertial integrated navigation system plant

I3500

I3500 هو نظام الملاحة المتكامل (GNSS/INS) يتكون من أجهزة استشعار MEMS عالية الأداء، وأنظمة GNSS عالية الدقة ومعالجات دقيقة عالية الأداء. يمكن لخوارزمية الملاحة المدمجة عالية الموثوقية والمدمجة أن تنتج السرعة والموضع والموقف وغيرها من المعلومات الخاصة بالناقل المقاس في الوقت الفعلي. يمكن للمستخدمين أيضًا توصيل بيانات التصحيح التفاضلي RTCM خارجيًا لتحقيق تحديد موضع RTK عالي الدقة. يمكن دمج الحزمة المقاومة للماء IP68 بسهولة في نظام المستخدم. معلومات نموذج المنتج هي كما يلي:

الجزء رقم ، :
I3500
الطلب (موك) :
1

استعلام

تحميل

فئات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك. نحن متواجدون 24/7 عبر البريد الإلكتروني أو الهاتف.

اقرأ أكثر

منتجات جديدة

وصف

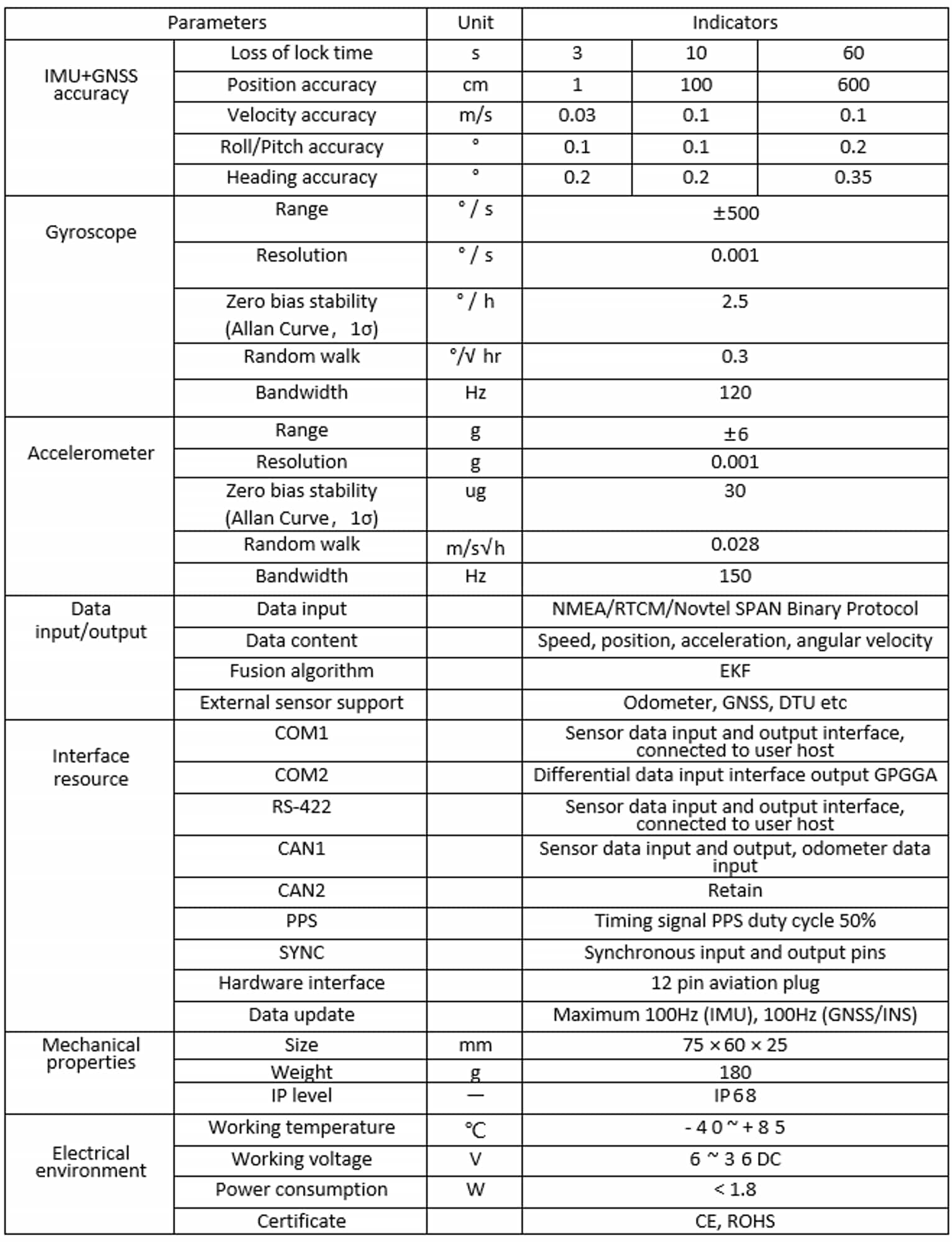

1. مواصفات المنتج

1) مؤشر دقة الملاحة المجمعة

وقت القفل الضائع	وضع تحديد المواقع	دقة الموقف	دقة السرعة	دقة الملعب/التدحرج	دقة العنوان
3s	الوصول إلى عداد المسافات	1 سم	0.03 م / ث	0.1 درجة	0.1 درجة
10 ثانية		1m	0.1 م / ث	0.1 درجة	0.1 درجة
الستينيات		6m	0.1 م / ث	0.2 درجة	0.2 درجة

كان المستشعر في وضع تحديد المواقع RTK قبل أن يفقد القفل.

2) معلمات الاستشعار بالقصور الذاتي

IMU	مقياس التسارع	الجيروسكوب	المجال الجيومغناطيسي	ملاحظة
نطاق القياس	±6 جرام	500 درجة/ثانية	±8 غاوس
دقة	0.001 جرام	0.001 درجة / ثانية	0.25 ملغ
عرض النطاق الترددي	150 هرتز	120 هرتز	سيتم تحديده لاحقًا	1σ
استقرار التحيز	30 ميكروغرام	2.5 درجة/ساعة	سيتم تحديده لاحقًا
المشي العشوائي	0.028 م / ث √ ح	0.3°/√ح	سيتم تحديده لاحقًا
تغيير درجة الحرارة الكاملة صفر التحيز	<0.015 درجة / ثانية /℃	<0.2 ملغ/℃	سيتم تحديده لاحقًا	1σ

3) معلمات النظام العالمي لسواتل الملاحة

فِهرِس	يصف	ملاحظة
ممر	1408 قناة
تكرار	نظام تحديد المواقع BDS B1I/B2I/B3I نظام تحديد المواقع L1 C/A/L2P(Y)/L2C/L5 جاليليو E1/E5a/E5b جلوناس L1/L2 QZSS L1/L2/L5
بداية باردة	<30 ثانية
بداية ساخنة	<2s
وقت بدء RTK	<5s
دقة تحديد المواقع بنقطة واحدة RMS	المستوى 1.5 م الارتفاع 2.5 م
SBAS	المستوى 0.4 م الارتفاع 0.8 م
دقة تحديد المواقع RTK RMS	أفقي 0.8 سم + 1 جزء في المليون الارتفاع 1.5 سم + 1 جزء في المليون
دقة التوجيه	0.2 درجة / 1 م خط الأساس
معدل التحديث	20 هرتز
السرعة القصوى	500 م / ث
أقصى ارتفاع	50000 م

4) المعلمات الميكانيكية والكهربائية

المعلمة	حالة	U310D
جهد الإدخال	25℃	6-36 فولت تيار مستمر
استهلاك الطاقة	25℃	<1.8 واط
مقاس	واجهة المكونات الطيران	75X60X25.2mm
وزن	واجهة المكونات الطيران	180 جرام
مادة القشرة		سبائك الألومنيوم
درجة حرارة التشغيل		-40-85℃
شهادة		CE、 بنفايات、 IP68

5) موارد الواجهة

المعلمة	يصف
كوم1	واجهة إدخال وإخراج بيانات الاستشعار، متصلة بمضيف المستخدم
كوم2	واجهة إدخال البيانات التفاضلية إخراج GPGGA
رس-422	واجهة إدخال وإخراج بيانات الاستشعار، متصلة بمضيف المستخدم
يمكن1	إدخال وإخراج بيانات الاستشعار، وإدخال بيانات عداد المسافات
يمكن2	احتياطي
بس	توقيت إشارة PPS دورة العمل 50%
مزامنة	دبابيس الإدخال والإخراج المتزامنة
واجهة الأجهزة	12pin المكونات الطيران
تحديث البيانات	الحد الأقصى 100 هرتز (IMU)، 100 هرتز (GNSS/INS)

يمكن للمستخدمين اختيار واجهة الأجهزة المناسبة وفقًا لمتطلبات المنتج

6) إدخال/إخراج البيانات

المعلمة	يصف
إخراج البيانات	بروتوكول ثنائي NMEA/RTCM/Novtel SPAN
محتوى البيانات	زوايا أويلر، الكواترنيونات، السرعة، الموضع، التسارع، السرعة الزاوية، إلخ.
خوارزمية الانصهار	إيكف
دعم أجهزة الاستشعار الخارجية	عداد المسافات، GNSS، DTU، إلخ.

7) واجهة المعلمات الكهربائية

المعلمة	حالة	الحد الأدنى للقيمة	قيمة نموذجية	القيمة القصوى	وحدة
واجهة RS-232
جهد الإدخال		-13.6	-	13.6	V
عتبة جهد الإدخال V_IL		0.6	1.2	-	V
عتبة جهد الإدخال V_IH		-	1.5	2.4	V
مقاومة الإدخال		3	5	7	kΩ
مقاومة الإخراج		300	-	-	Ω
معدل الباود		9600/115200/230400/256000/460800/921600 الافتراضي 115200
واجهة CAN2.0
الجهد الناتج	يمكن ح	2.75	3.5	4.5	V
الجهد الناتج	يمكن ل	0.5	1.5	2.25	V
الجهد الناتج التفاضلي		1.5	-	3	V
الجهد الناتج الشبح		2	2.5	3	V
الحد الأقصى لجهد الإدخال	كان إتش، كان إل	-42	-	42	V
معدل الباود		125 كيلو/250 كيلو/500 كيلو/1000 كيلو (افتراضي 500 كيلو)
واجهة RS-422
الجهد الناتج التفاضلي		2	-	3.2	V
الوضع المشترك الناتج الجهد		-	-	3	V
عتبة الإدخال التفاضلية		-0.2	-	0.2	V
تأخر الإدخال		-	25	-	mV
مقاومة الإدخال		12	15	-	kΩ
مزامنة IN
جهد الإدخال		-	-	3.6	V
البيئة والتنمية المستدامة		-15	-	15	kV
مزامنة خارج/PPS
الجهد الناتج		-	3.3	-	V
تيار الإخراج		-	30	-	mA

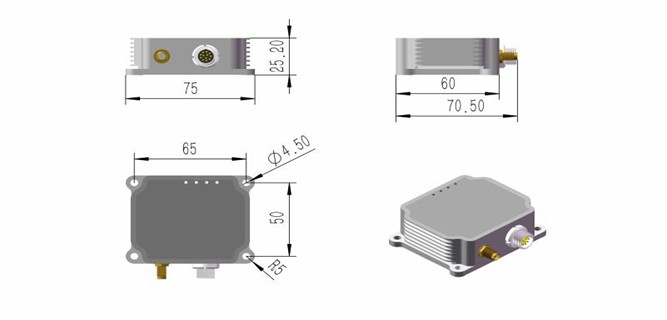

2. البعد المنتج

العلامات الساخنة : نظام ملاحة متكامل بالقصور الذاتي مورد نظام الملاحة المتكامل بالقصور الذاتي مصنع نظام الملاحة المتكاملة بالقصور الذاتي ورشة عمل نظام الملاحة المتكاملة بالقصور الذاتي محطة نظام الملاحة المتكاملة بالقصور الذاتي الشركة المصنعة لنظام الملاحة المتكاملة بالقصور الذاتي
