نظام ملاحة بالقصور الذاتي متكامل عالي الدقة بتقنية MEMS، ونظام GNSS RTK للمركبات والسفن والطائرات بدون طيار.

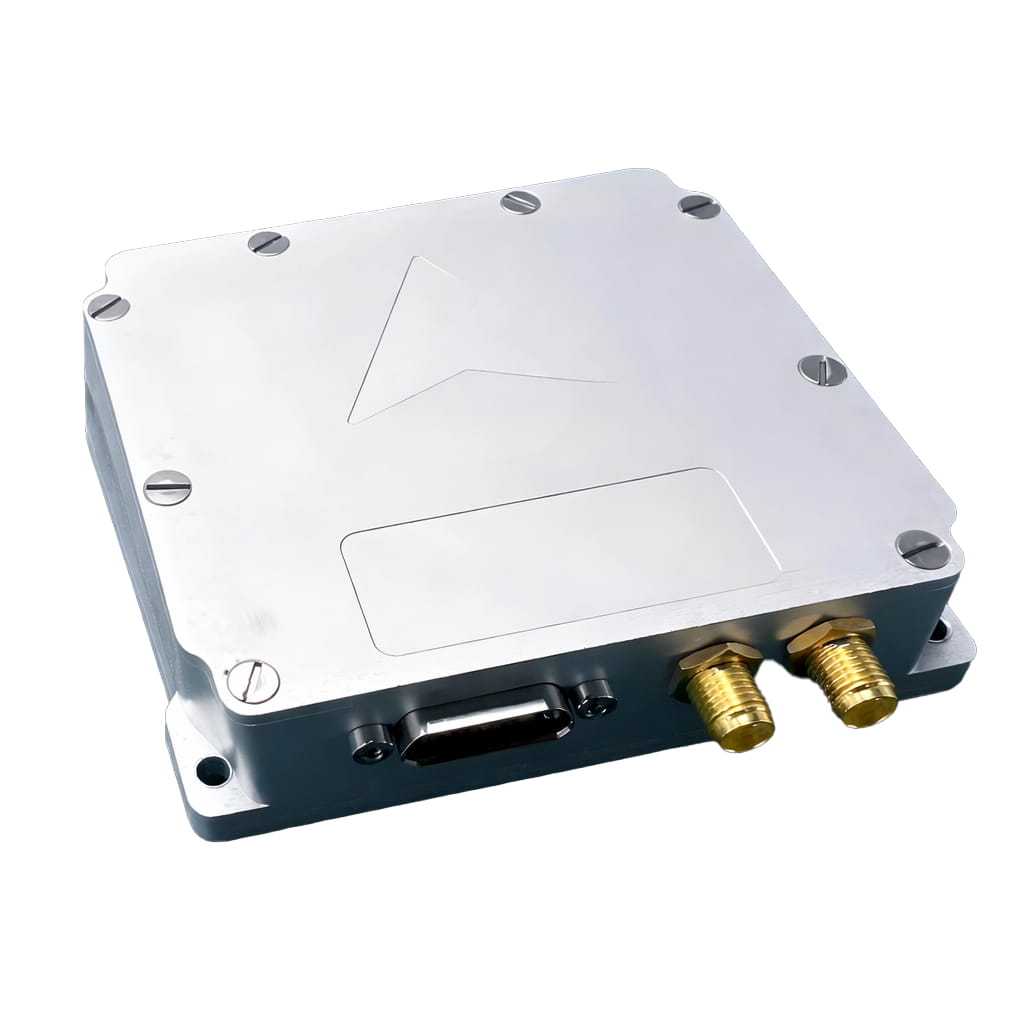

نظام الملاحة المتكامل عالي الدقة I7200 هو نظام ملاحة متكامل يجمع بين الملاحة بالقصور الذاتي والملاحة عبر الأقمار الصناعية، ويتميز بدقة عالية وموثوقية فائقة وفعالية من حيث التكلفة. يستطيع هذا النظام دمج معلومات خارجية مثل بيانات قياس المسافة، ويُستخدم على نطاق واسع في مجالات الملاحة والتحكم والقياس، سواء في المركبات أو السفن أو الطائرات المسيّرة. يتميز هذا النظام عالي الدقة بقدرته على تحديد اتجاه الشمال ذاتيًا، كما يوفر أوضاع تهيئة متعددة لتناسب مختلف تطبيقات النقل.
رقم القطعة، :
I7200الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | المؤشرات الفنية |
| جيروسكوب | |
| المدى (°/ثانية) | ±200 |
| انحياز صفري عند درجة الحرارة الكاملة (°/ساعة، 3σ) | ≤0.5 |
| استقرار الانحياز الصفري (°/ساعة، 10 ثوانٍ) | ≤0.1 |
| عدم استقرار الانحياز الصفري (°/ساعة، ألان، نموذجي) | ≤0.02 |
| قابلية التكرار بدون انحياز (°/ساعة) | ≤0.1 |
| المشي العشوائي الزاوي (°/√h) | ≤0.01 |
| اللاخطية في عامل المقياس (جزء في المليون) | ≤100 |
| اقتران محوري متقاطع (راديان) | ≤0.001 |
| عرض النطاق الترددي (هرتز) | ≥50 |
| مقياس التسارع | |
| المدى (غ) | ±10 |
| انحياز صفري عند درجة الحرارة الكاملة (mg, 3σ) | ≤1 |
| استقرار الانحياز الصفري (ميكروغرام، 10 ثوانٍ) | ≤30 |
| عدم استقرار الانحياز الصفري (ميكروغرام، ألان، نموذجي) | ≤10 |
| تكرار التحيز الصفري (ug) | ≤30 |
| المشي العشوائي بالسرعة (م/ث/√س) | ≤0.02 |
| اللاخطية في عامل المقياس (جزء في المليون، ±1 غرام) | ≤100 |
| اقتران محوري متقاطع (راديان) | ≤0.001 |
| عرض النطاق الترددي (هرتز) | ≥50 |
| وحدة نظام تحديد المواقع العالمي عبر الأقمار الصناعية (GNSS) | |
| إشارة | BDS:B1I، B2I، B3I،B1C*،B2b* نظام تحديد المواقع العالمي (GPS): L1C/A، L2C، L2P(Y)، L5 نظام غلوناس: G1، G2 غاليليو: E1، E5a، E5b، E6* QZSS:L1C/A، L2C، L5، L6* SBAS: L1C/A |
| تحديد الموقع بنقطة واحدة (RMS) | المستوى 1.5 متر، الارتفاع 2.5 متر |
| تحديد المواقع بتقنية RTK (RMS) | مستوي 0.8 سم + 1 جزء في المليون الارتفاع: 1.5 سم + 1 جزء في المليون |
| الوقت اللازم للإصلاح الأول (TTFF) | زمن بدء التشغيل البارد أقل من 30 ثانية |
| وقت تهيئة RTK | <5s |
| دقة الاتجاه (RMS) | 0.1 درجة/2 متر (خط الأساس) |
| دقة الوقت (RMS) | 20 نانوثانية |
| دقة السرعة (RMS) | 0.05 م/ث |
| خصائص الهوائي | |
| نطاق التردد | نظام تحديد المواقع العالمي (GPS) L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2/L3 غاليليو E1/E5a/E5b النطاق L |
| مقاومة | 50 أوم |
| وضع الاستقطاب | الاستقطاب الدائري الأيمن |
| نسبة المحور الهوائي: | ≤3 ديسيبل |
| زاوية التغطية الأفقية | 360 درجة |
| الموجة المستقرة | ≤2 |
| خطأ مركز الطور | ±2 مم |
| يكسب | 36±2 ديسيبل |
| معامل الضوضاء | ≤2 ديسيبل |
| الموجة المستقرة | ≤2 |
| جهد التشغيل | 3.3～12 فولت تيار مستمر |
| التيار التشغيلي الحالي | ≤45 مللي أمبير |
| قمع خارج النطاق (±100 ميجاهرتز) | ≥40 ديسيبل |
| دقة الملاحة | |
| دقة تحديد الشمال الذاتي (°، 1σ) | ≤1 |
| الوضع الأفقي المركب (م، 1σ) | ≤2 (نقطة واحدة) ≤ 0.02 + 1 جزء في المليون (RTK) |
| الموقع السماوي المجمع (م، 1σ) | ≤3 (نقطة واحدة)، ≤0.03+1 جزء في المليون (RTK) |
| السرعة الأفقية المركبة (م/ث، 1σ) | ≤0.05 |
| السرعة الكلية المتجهة نحو السماء (م/ث، 1σ) | ≤0.1 |
| الاتجاه المركب (°، 1σ) | ≤0.1 (خط أساس 2 متر هوائي مزدوج) ≤0.1 (نقطة واحدة، ديناميكية) ≤0.05 (RTK، ديناميكي) ≤0.03 (بعد المعالجة) |
| الوضع الأفقي المركب (°، 1σ) | ≤0.015 (نقطة واحدة، ديناميكية) ≤0.01 (RTK، ديناميكي) ≤0.007 (بعد المعالجة) |
| دقة القصور الذاتي البحتة بعد فقدان القفل (1σ، 60 ثانية) | ≤1 |
| دقة قياس الارتفاع | ≤5 سم |
| واجهة كهربائية/ميكانيكية | |
| مصدر الطاقة (فولت) | 9~36 |
| القدرة في حالة الاستقرار (واط) | 4 |
| وقت بدء التشغيل (ثوانٍ) | 2 |
| واجهة الاتصال | منفذ RS-422/RS-232/CAN/USB/Ethernet |
| مساحة تخزين داخلية | 16G |
| معدل التحديث (هرتز) | 200 (قابل للتخصيص) |
| الحجم (مم × مم × مم) | 93×85×49.5 |
| الوزن (غ) | ≤500 |
| بيئة التشغيل | |
| درجة حرارة التشغيل (درجة مئوية) | -40 إلى +80 |
| درجة حرارة التخزين (درجة مئوية) | -55 إلى +85 |
| الاهتزاز (g، RMS) | 20~2000 هرتز، 6.06 |
| صدمة (g) | 1000 غرام/1 مللي ثانية |
| الموثوقية | |
| متوسط الوقت بين الأعطال (ساعة) | 20000 |
عملية الإنتاج

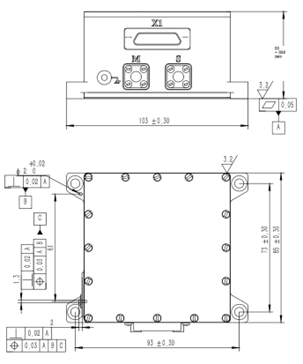

أبعاد المنتج
سيناريوهات التطبيق
التعليمات
س1. ما هو جهاز I7200؟
يُعدّ نظام I7200 نظام ملاحة متكامل عالي الدقة يعمل بالقصور الذاتي/الأقمار الصناعية، ويتميز بموثوقية عالية وأداء فعال من حيث التكلفة. ويمكنه دمج معلومات خارجية مثل بيانات قياس المسافة، وهو مناسب لتطبيقات الملاحة والتحكم والقياس.
س2. ما هي الميزات الرئيسية لجهاز I7200؟
يتميز جهاز I7200 بأداء عالٍ وتصميم خفيف الوزن وقابلية للتكيف مع البيئات المعقدة وواجهات وفيرة مع تدابير عزل وتحديد تلقائي للشمال وقدرة على دمج RTK وخوارزمية تقييد حركي.
س3. ما هي التطبيقات التي يناسبها جهاز I7200؟
يدعم جهاز I7200 الإخراج في الوقت الحقيقي لمعلومات الملاحة ثلاثية الأبعاد وبيانات IMU، والتخزين الداخلي لبيانات IMU+GNSS الخام، وتحديد المواقع والاتجاه عالي الدقة باستخدام GNSS في البيئات المعقدة، وهو مناسب للمركبات والسفن والطائرات بدون طيار والمنصات المماثلة.
