G-F3X35

G-F3X35

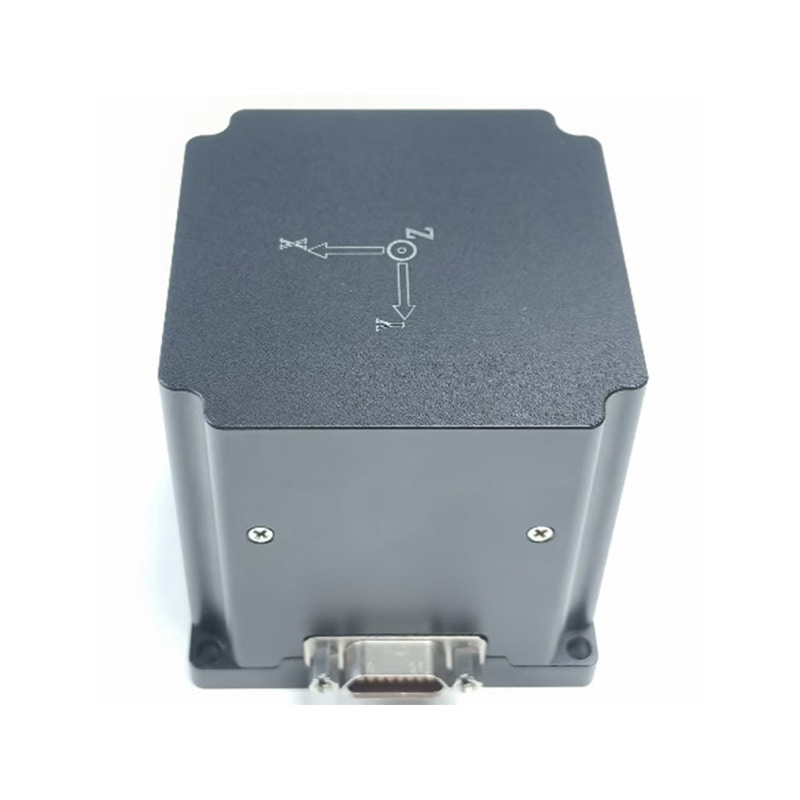

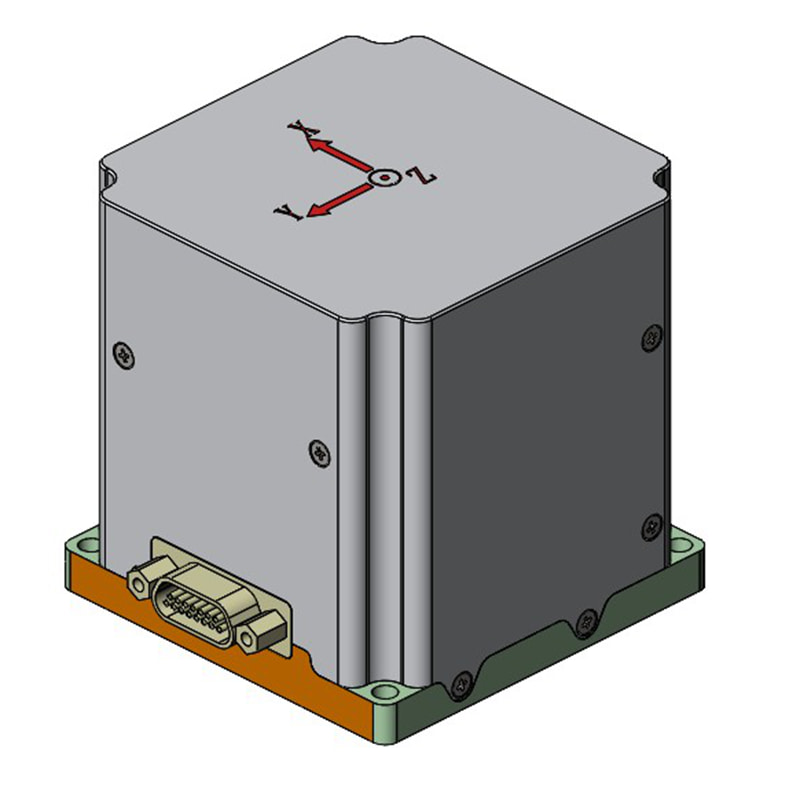

The G-F3X35 fiber optic gyroscope is a low to medium precision, miniaturized tri-axis gyroscope, as shown in Figure 1. It has the advantages of small size, light weight, no moving parts, high reliability, and long service life. Its digital output is convenient for system integration and can be applied in fields such as aviation, aerospace, ships, weapons, coal mine measurement, and automotive electronics.

الجزء رقم ، :
G-F3X35
الطلب (موك) :
1
موصل :
RS422
مستوى الحماية :
IP67

استعلام

تحميل

فئات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك. نحن متواجدون 24/7 عبر البريد الإلكتروني أو الهاتف.

اقرأ أكثر

منتجات جديدة

وصف

1. Product specification

No.	Parameters	Unit	Indicator
1	Gyroscope zero bias	°/h	≤0.3
2	Zero bias stability at room temperature (10s, 1 σ)	°/h	≤0.3
3	Room temperature zero bias repeatability (10s, 1 σ)	°/h	≤0.3
4	High and low temperature zero bias stability (10s, 1 σ)	°/h	≤0.7
5	High and low temperature zero bias repeatability (10s, 1 σ)	°/h	≤0.7
6	Random walk coefficient	°/h^1/2	≤0.02
7	Full temperature zero bias stability	°/h	≤1.5
8	Non linearity of scaling factor at room temperature	ppm	≤50
9	Asymmetric scaling factor at room temperature	ppm	≤50
10	Room temperature scale factor repeatability	ppm	≤50
11	Full temperature scale factor repeatability	ppm	≤200
12	measuring range	°/s	-500~+500
13	resolution	°/h	≤0.5
14	threshold	°/h	≤0.5
15	Start Time	S	5
16	weight	g	270
17	operation temperature	℃	-40~+60
18	storage temperature	℃	-50~+75

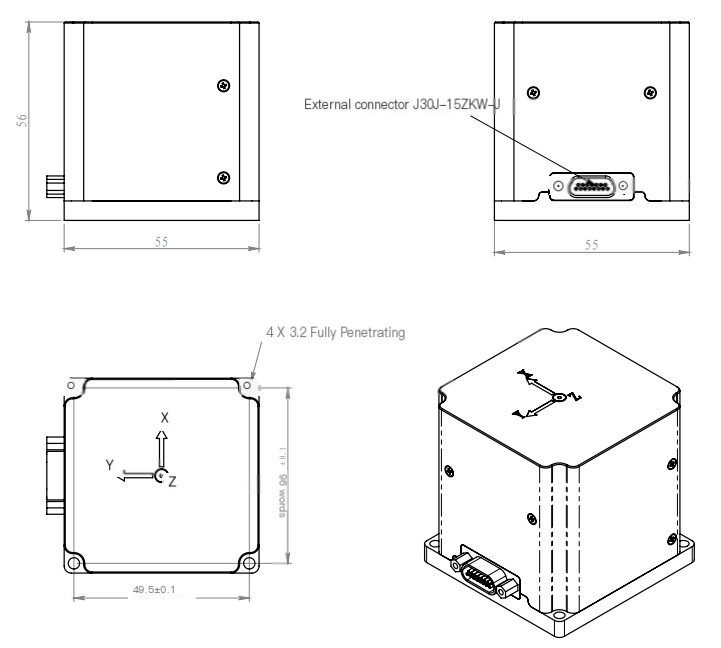

2. Product dimension
