يُعدّ جيروسكوب M3G-210 ثلاثي المحاور بتقنية MEMS نظامًا عالي الموثوقية وفعالًا من حيث التكلفة، ويُستخدم على نطاق واسع في الملاحة والتحكم وغيرها من المجالات التي تتطلب التحكم في الاستقرار. يدمج هذا النظام جيروسكوبات MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات المختارة لهذا النظام أحدث ما توصلت إليه تكنولوجيا MEMS المحلية في مجال أجهزة القياس بالقصور الذاتي. جميع المكونات الإلكترونية في النظام مصنّعة محليًا بالكامل. يُعوض النظام داخليًا عن الانحياز الصفري، ومعامل المقياس، والخطأ غير المتعامد لجيروسكوبات MEMS ثلاثية المحاور عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية على مدى فترات طويلة.
رقم القطعة، :
M3G-210الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| حدود | المؤشرات الفنية |
| جيروسكوب | |
| نطاق القياس (°/ثانية) | ±500 |
| درجة حرارة كاملة بدون انحياز (°/ساعة، 3σ) | ≤30 |
| استقرار الانحياز الصفري (درجة/ساعة، سلس لمدة 10 ثوانٍ) | ≤2 |
| عدم استقرار الانحياز الصفري (°/ساعة، ألان، نموذجي) | 0.1 |
| قابلية التكرار بدون انحياز (°/ساعة) | ≤1 |
| المشي العشوائي الزاوي (°/√h) | ≤0.1 |
| اللاخطية في عامل المقياس (جزء في المليون) | ≤100 |
| الاقتران المتبادل (راديان) | ≤0.001 |
| عرض النطاق الترددي (هرتز) | ≥200 هرتز |
| واجهة كهربائية/ميكانيكية | |
| مصدر الطاقة (فولت) | 5~12 |
| القدرة في حالة الاستقرار (واط) | ≤1.5 |
| وقت بدء التشغيل (ثوانٍ) | ≤2 |
| معدل التحديث (هرتز، الحد الأقصى) | 2000 |
| الحجم (مم × مم × مم) | 44.8×38.6×21.5 |
| الوزن (غرام) | 50±5 |
| بيئة التشغيل | |
| درجة حرارة التشغيل (درجة مئوية) | -40~80 |
| درجة حرارة التخزين (درجة مئوية) | -55~85 |
| الاهتزاز (g، RMS) | 20~2000 هرتز، 6.06 |
| صدمة (g، نصف موجة جيبية) | 500/1 مللي ثانية |
عملية الإنتاج

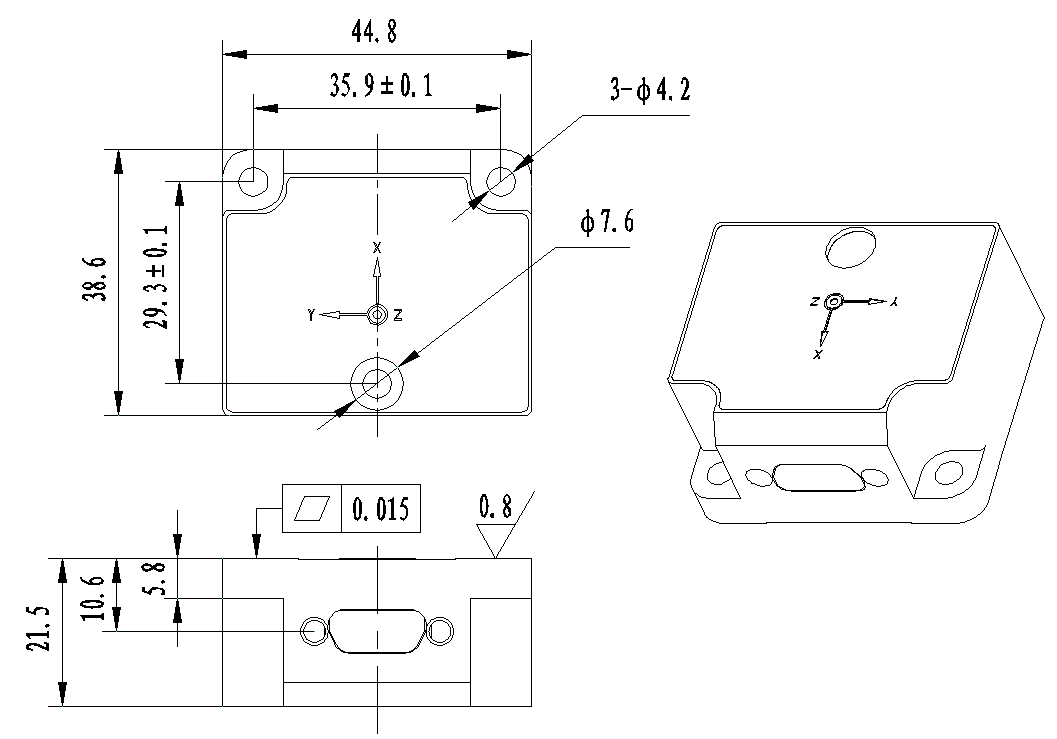

أبعاد المنتج
سيناريوهات التطبيق
ال M3G-210 عبارة عن مجموعة جيروسكوب MEMS ثلاثية المحاور عالية الدقة مع تعويض معايرة درجة الحرارة الكاملة (من -40 درجة مئوية إلى +80 درجة مئوية) وحتى 2 كيلو هرتز أخذ عينات عالي السرعة، وإخراج بيانات معدل الدوران الزاوي عبر RS422 واجهة لتطبيقات الملاحة والتحكم والتثبيت.
