تُعدّ مجموعة الجيروسكوب ثلاثي المحاور M3G-230 بتقنية MEMS نظامًا عالي الموثوقية وفعالًا من حيث التكلفة، ومناسبًا للملاحة والتحكم وغيرها من المجالات المتعلقة بالأقمار الصناعية في المدارات المنخفضة والمتوسطة. تدمج هذه المجموعة جيروسكوبات MEMS عالية الأداء ضمن بنية مستقلة. وتُمثل الجيروسكوبات المستخدمة في النظام أحدث ما توصلت إليه تكنولوجيا MEMS في مجال أجهزة القياس بالقصور الذاتي المُصنّعة محليًا. جميع المكونات الإلكترونية في النظام مُصنّعة محليًا بالكامل. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، ويُعوض النظام داخليًا أخطاء الموضع الصفري، ومعامل المقياس، والأخطاء غير المتعامدة عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية على مدى فترة طويلة.
رقم القطعة، :
M3G-230الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| يكتب | M3G-230 | |
| الجيروسكوب | نطاق القياس (°/ثانية) | ±50 |
| درجة الحرارة الكاملة بدون انحياز (°/ساعة) | ≤5 | |
| استقرار الانحياز الصفري (°/ساعة، 10 ثوانٍ) | ≤0.1 | |
| استقرار الانحياز الصفري (درجة/ساعة، 100 ثانية) | ≤0.05 | |
| استقرار الانحياز الصفري (°/h,allan) | ≤0.02 | |
| قابلية التكرار بدون انحياز (°/ساعة) | ≤0.1 | |
| المشي العشوائي الزاوي (°/√h) | ≤0.005 | |
| عناصر متعلقة بـ g (°/h/g) | ≤0.5 | |
| اللاخطية في عامل المقياس (جزء في المليون) | ≤150 | |
| عرض النطاق الترددي (هرتز) | ≥12 | |
| واجهة كهربائية/ميكانيكية | ||
| مصدر الطاقة (فولت) | 5±0.5 | |
| الطاقة (واط) | ≤1.5 | |
| وقت بدء التشغيل (ثوانٍ) | ≤2 | |
| واجهة الاتصال | قناة واحدة RS-422 | |
| معدل تحديث البيانات (هرتز) | خرج مُستقصى، يصل إلى 200 هرتز | |
| الأبعاد (مم × مم × مم) | 44.8×38.6×21.5 | |
| الوزن (غرام) | ≤60 | |
| بيئة التشغيل | ||
| درجة حرارة التشغيل (درجة مئوية) | -40～85 | |
| درجة حرارة التخزين (درجة مئوية) | -55～85 | |
| اهتزاز | 7.72 غرام (متوسط الجذر التربيعي) | |
| صدمة | 1000 غرام (1 مللي ثانية) | |
عملية الإنتاج

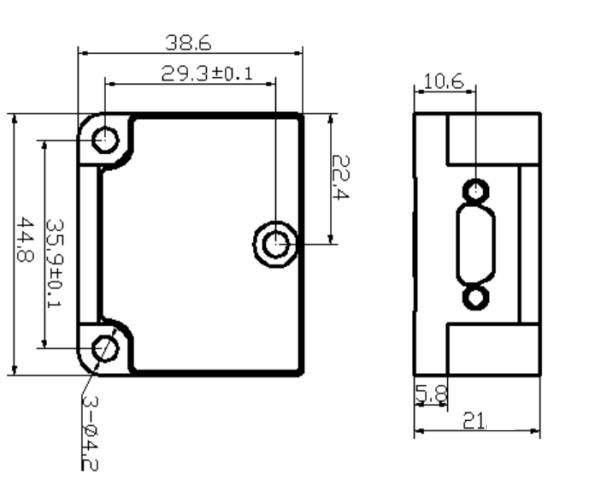

أبعاد المنتج
سيناريوهات التطبيق
ال M3G-230 يتميز بموثوقية عالية وفعالية من حيث التكلفة مجموعة جيروسكوب MEMS ثلاثية المحاور هذا يُخرج بيانات السرعة الزاوية ثلاثية الأبعاد، ودرجة الحرارة، وتشخيص الأعطال عبر RS-422، مصمم لاستشعار الوضع/الدوران بدقة عالية في قمر صناعي في مدار منخفض ومتوسط التحكم في الملاحة والتثبيت.
