ال جيروسكوب MEMS قائم على السيليكون بتردد MHZ-XXXX يتبنى تصميمًا مضغوطًا عبوة سيراميك ذات 48 دبوسًا وتقنية الاستشعار المتقدمة بتقنية MEMS. هذا جيروسكوب أحادي المحور فائق الدقة سمات دقة عالية، استقرار ممتاز، أداء منخفض الضوضاء، قدرة واسعة على التكيف مع درجات الحرارة، ومخرج رقمي موثوق، مما يوفر قياسًا دقيقًا للسرعة الزاوية للتطبيقات المتقدمة القائمة على القصور الذاتي.
رقم القطعة، :
MHZ-102الطلب (الحد الأدنى للكمية) :
1المدة الزمنية :
5سلسلة المنتجات والمعايير
| حدود | MHZ-102 | MHZ-504 | MHZ-1001 | وحدة | ملحوظات |
| نطاق القياس | 100 | 500 | 1000 | درجة/ثانية | الدوران باتجاه عقارب الساعة يُعطي خرجًا موجبًا، ومثبت عند ±105% من النطاق الكامل أثناء تجاوز المدى |
| دقة | 32 | 32 | 32 | أجزاء | |
| معدل نقل البيانات | 11.5 ألف - 12.5 ألف | 11.5 ألف - 12.5 ألف | 11.5 ألف - 12.5 ألف | Hz | معدل تحديث بيانات الإخراج عند درجة حرارة الغرفة |
| تأخير جماعي | 50 | 10 | 5 | ms | التأخير الزمني بين الإشارة المدخلة والإشارة الخارجة |
| عرض النطاق الترددي (-3 ديسيبل) | 12 | 25 | 50 | Hz | يُعرَّف بأنه التردد الذي يكون فيه التوهين أكبر من -3 ديسيبل |
| عامل المقياس عند 25 درجة مئوية | 20480000 | 4096000 | 2048000 | lsb/deg/s | إعدادات المصنع |
| قابلية تكرار عامل المقياس (1σ) | 15 | 15 | 15 | جزء في المليون | يوماً بعد يوم عند ضبط درجة الحرارة (1σ) |
| عدم الخطية في عامل المقياس (1σ) | 30 | 30 | 30 | جزء في المليون | نسبة النطاق الديناميكي باستخدام أفضل خط مستقيم ملائم |
| عدم استقرار الانحياز | 0.011 | 0.022 | 0.033 | درجة/ساعة | تباين ألان عند 25 درجة مئوية |
| استقرار الانحياز عند 10 ثوانٍ | 0.022 | 0.077 | 0.11 | درجة/ساعة | موسيقى جي جي بي سلسة من عشر ثوانٍ |
| استقرار الانحياز عند ثانية واحدة | 0.066 | 0.22 | 0.33 | درجة/ساعة | 1 ثانية سلسة GJB |
| المشي العشوائي الزاوي | 0.0011 | 0.0033 | 0.0055 | °/ √h | تباين ألان عند 25 درجة مئوية |
| خطأ الانحياز مع تغير درجة الحرارة (1σ) | 0.1 | 0.2 | 0.3 | درجة/ساعة | نطاق درجة الحرارة（1σ） |
| الانحياز بين الجري والجري (1σ) | 0.05 | 0.075 | 0.1 | درجة/ساعة | يوماً بعد يوم عند ضبط درجة الحرارة (1σ) |
| حساسية g | 0.1 | 0.1 | 0.1 | °/ساعة/غرام | أي محور，تم اختباره على مدى ±1 غرام |
| VRE | 0.5 | 0.5 | 0.5 | °/ساعة/غرام（rms） | （12 غرام RMS，20-2000） |
| وقت بدء التشغيل | 900 متر | 900 متر | 900 متر | s | الوقت اللازم للوصول إلى الإنتاج التشغيلي |
| البيئة والطاقة والفيزياء | |||||
| صدمة (تشغيلية) | 500 غرام，1 مللي ثانية | ||||
| الصدمة (البقاء) | 6000 غرام，10 مللي ثانية | ||||
| تشغيل الاهتزاز | 18 غرام，طيف الشاشة | ||||
| درجة حرارة التشغيل | -60 ~ +150 درجة مئوية | ||||
| أقصى درجة حرارة للتخزين (للبقاء) | -60 ~ +150 درجة مئوية | ||||
| جهد التغذية | 5±0.25 فولت | ||||
| الاستهلاك الحالي | 45 مللي أمبير | ||||
| الأبعاد | 11*11*3 مم | ||||
معلومات التغليف
تعتمد MG-XXXX على غلاف سيراميكي ذو 48 دبوسًا

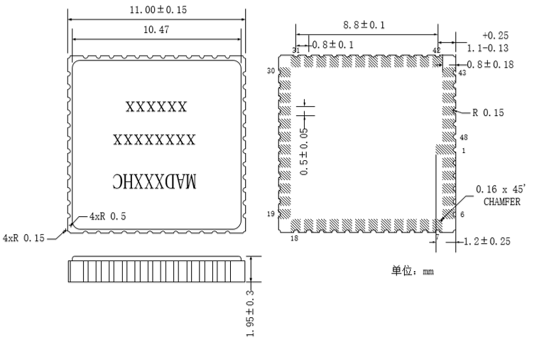

الشكل 1: مخطط التغليف
الشكل 2: مخطط حجم العبوة
سيناريوهات التطبيق
يُعد MG501 جيروسكوب MEMS أحادي المحور عالي الأداء يقوم بإخراج بيانات السرعة الزاوية ودرجة الحرارة عبر SPI، وهو مناسب لقياس الدوران عالي الدقة وتطبيقات مثل الملاحة بالقصور الذاتي وتثبيت الوضع.
