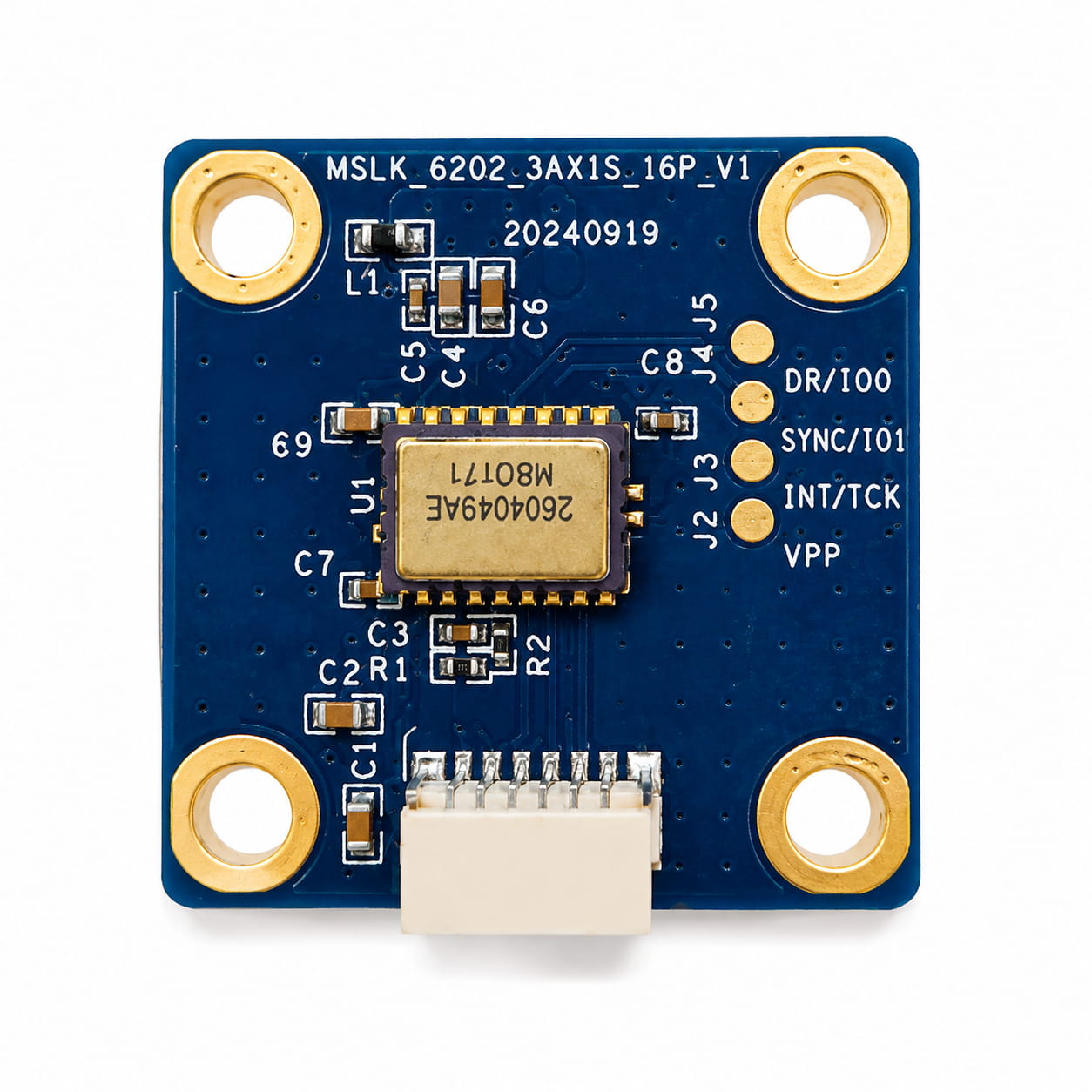

سلسلة M-XDR عبارة عن مستشعر معدل دوران زاوي MEMS (جيروسكوب) لمحور Z، بنطاق أقصى يصل إلى ±2000 درجة/ثانية، وتتوافق واجهة الإخراج الرقمي الخاصة به مع بروتوكول SPI slave. بيانات معدل الدوران الزاوي بتنسيق المتمم الثنائي 24 بت.
تُعد سلسلة M-XDR مناسبة للتطبيقات الصناعية عالية الأداء. فهي تستخدم تصميمًا متطورًا بتقنية MEMS التفاضلية، مما يُمكّنها من التخلص من تأثيرات التسارع الخطي والعمل في بيئات قاسية ذات صدمات واهتزازات شديدة.
يمكن لحام هذه العبوة المصممة خصيصًا من الأسفل أو من الأمام لتبسيط التصميم الهيكلي للنظام. عند تركيبها من الأسفل، يكون المحور الحساس عموديًا على لوحة الدائرة الرئيسية. وعند تركيبها من الأمام، يكون المحور الحساس موازيًا للوحة الدائرة الرئيسية.
رقم القطعة، :
M-XDR-D2الطلب (الحد الأدنى للكمية) :
1المدة الزمنية :
5سلسلة المنتجات والمعايير
| الأداء (المعلمة) | وحدة | ملحوظات | |||
| نموذج | M-XDR-D0 | M-XDR-D1 | M-XDR-D2 | ||
| طَرد | 7.8 × 5.8 × 3 | mm | |||
| محوري | Z | ||||
| نطاق القياس | 500 | 1000 | 2000 | درجة/ثانية | الدوران باتجاه عقارب الساعة يُعطي خرجًا موجبًا، ويُثبّت عند ±105% من النطاق الكامل أثناء تجاوز النطاق. |
| دقة | 24 بت | 24 بت | 24 بت | أجزاء | |
| معدل نقل البيانات | 18 كيلو هرتز | 18 كيلو هرتز | 18 كيلو هرتز | Hz | معدل تحديث بيانات الإخراج عند درجة حرارة الغرفة |
| تأخير جماعي | <2 | <2 | <2 | ms | التأخير الزمني بين الإشارة المدخلة والإشارة الخارجة |
| عرض النطاق الترددي (-3 ديسيبل) | ≥170 | ≥170 | ≥170 | Hz | يُعرَّف بأنه التردد الذي يكون فيه التوهين أكبر من -3 ديسيبل |
| عرض النطاق الترددي (-90 درجة تأخير الطور) | ≥130 | ≥130 | ≥130 | Hz | عرض النطاق الترددي (عند تأخر الطور -90 درجة) (هرتز) |
| عامل المقياس عند 25 درجة مئوية | 16000 | 8000 | 4000 | lsb/deg/s | إعدادات المصنع |
| قابلية تكرار عامل المقياس (1σ) | <25 | <20 | <15 | جزء في المليون | يوماً بعد يوم عند ضبط درجة الحرارة (1σ) |
| عامل المقياس مقابل درجة الحرارة (1σ) | <50 | <50 | <50 | جزء في المليون | ضمن نطاق درجة الحرارة (1σ) |
| عدم الخطية في عامل المقياس (1σ) | <100 | <100 | <100 | جزء في المليون | نسبة النطاق الديناميكي باستخدام أفضل خط مستقيم ملائم |
| عدم استقرار الانحياز | 0.25 | 0.3 | 1 | درجة/ساعة | تباين ألان عند 25 درجة مئوية |
| استقرار الانحياز عند 10 ثوانٍ | 2.5 | 3 | 5 | درجة/ساعة | تنعيم لمدة 10 ثوانٍ لكل GJB (المعيار العسكري الصيني) |
| استقرار الانحياز عند ثانية واحدة | 7.5 | 9 | 15 | درجة/ساعة | تنعيم لمدة ثانية واحدة لكل GJB (المعيار العسكري الصيني) |
| المشي العشوائي الزاوي | <0.125 | <0.15 | <0.25 | °/ √h | تباين ألان عند 25 درجة مئوية |
| خطأ الانحياز على درجة الحرارة (1σ) | <50 | <50 | <100 | درجة/ساعة | ضمن نطاق درجة الحرارة (1σ) |
| تغيرات درجة الحرارة المتحيزة، معايرة (1σ) | <10 | <10 | <30 | درجة/ساعة | ضمن نطاق درجة الحرارة (1σ) |
| الانحياز بين الدورات (1σ) | <1.5 | <2 | <3 | درجة/ساعة | يوماً بعد يوم عند ضبط درجة الحرارة (1σ) |
| ذروة الضوضاء إلى ذروتها | 1 | 1 | 2 | درجة/ثانية | ضمن نطاق تردد النطاق الترددي، عند درجة حرارة الغرفة |
| حساسية G | <1 | <1 | <1 | °/ساعة/غرام | أي محور، تم اختباره على مدى ±1 غرام |
| خطأ تصحيح الاهتزاز (VRE) | <1 | <1 | <1 | °/ساعة/غرام (rms) | (12 غرام RMS، 20-2000) |
| وقت بدء التشغيل | 500 متر | 500 متر | 500 متر | s | الوقت اللازم للوصول إلى الإنتاج التشغيلي |
| البيئة والطاقة والفيزياء | |||||
| صدمة (تشغيلية) | 3000 غرام، 1 مللي ثانية | ||||
| الصدمة (البقاء) | 6000 غرام، 10 مللي ثانية | ||||
| تشغيل الاهتزاز | 20 غرامًا، طيف الفحص | ||||
| درجة حرارة التشغيل | -40° ~ +150° | ||||
| أقصى درجة حرارة للتخزين (للبقاء) | -60° ~ +150° | ||||
| جهد التغذية | 3.3±0.3 فولت | ||||
| الاستهلاك الحالي | 40 مللي أمبير | ||||
معلومات التغليف

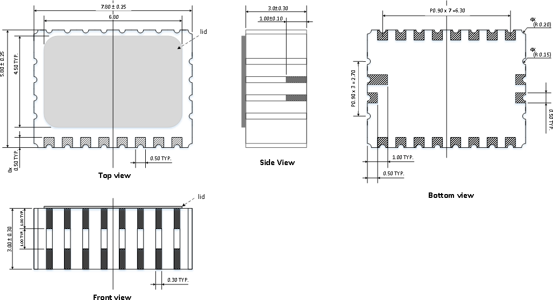

الشكل 1LCحزمة C20Vge الأبعاد (الوحدة: مم)

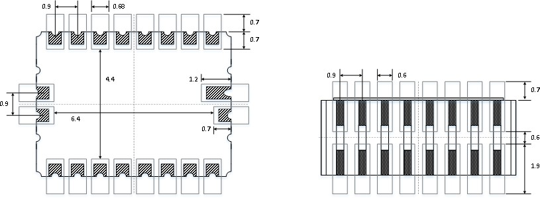

الشكل 2: تصميم لوحة الدوائر المطبوعة المقترح (الوحدة: مم)
سيناريوهات التطبيق
يُعد MG501 جيروسكوب MEMS أحادي المحور عالي الأداء يقوم بإخراج بيانات السرعة الزاوية ودرجة الحرارة عبر SPI، وهو مناسب لقياس الدوران عالي الدقة وتطبيقات مثل الملاحة بالقصور الذاتي وتثبيت الوضع.
التعليمات
تُعدّ مجموعة الجيروسكوب ثلاثي المحاور M3G-220 بتقنية MEMS حلاً موثوقًا للغاية واقتصاديًا، مصممًا خصيصًا لتطبيقات الملاحة والتحكم في الأقمار الصناعية ذات المدارات المنخفضة والمتوسطة. تدمج سلسلة M3G-220 من مجموعات الجيروسكوب ثلاثي المحاور جيروسكوبات MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات المستخدمة في النظام أحدث ما توصلت إليه تكنولوجيا MEMS في مجال أجهزة القصور الذاتي المصنعة محليًا. جميع المكونات الإلكترونية في النظام مصنعة محليًا بالكامل. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، ويعوض النظام داخليًا أخطاء الموضع الصفري، ومعامل المقياس، والأخطاء غير المتعامدة عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية لفترات طويلة.
