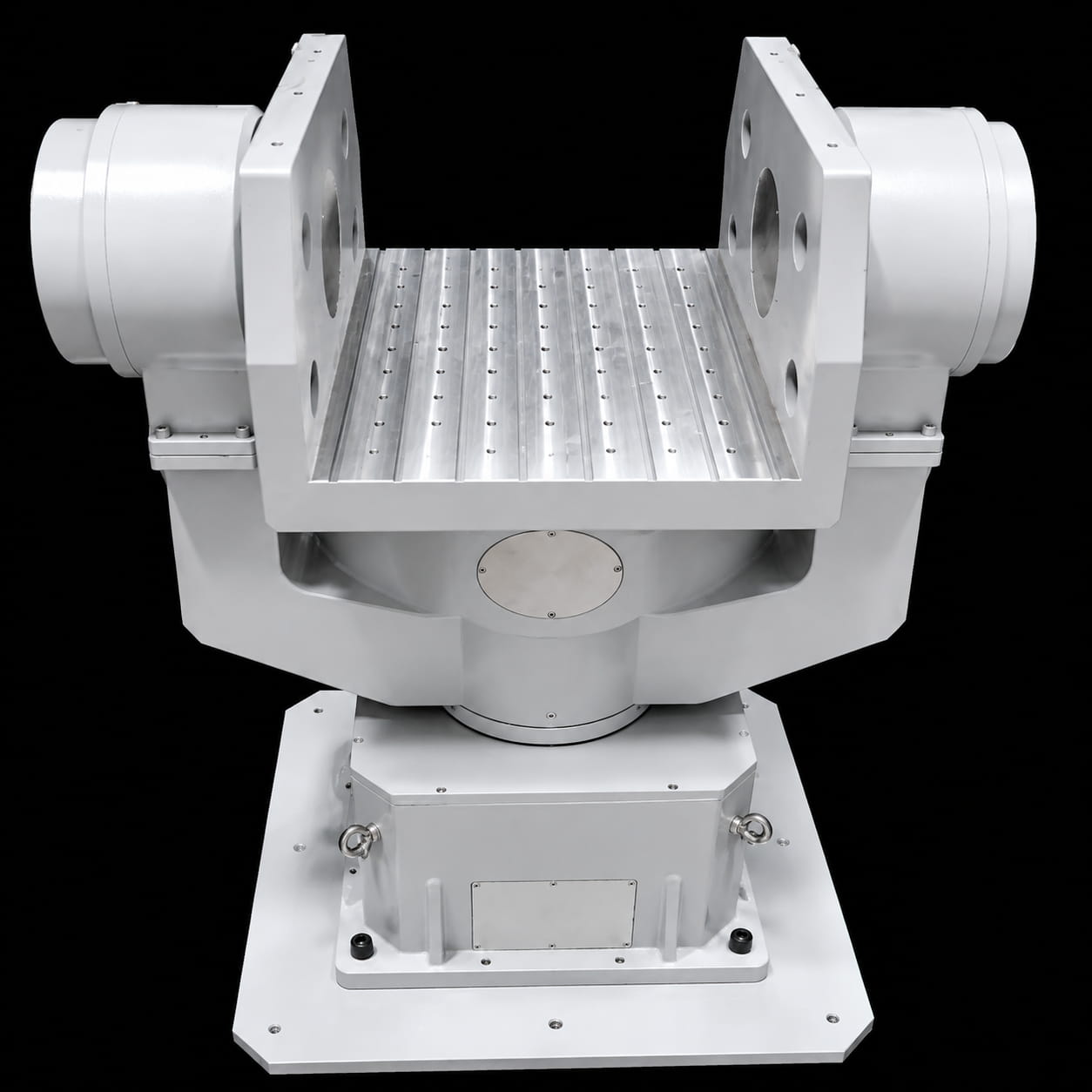

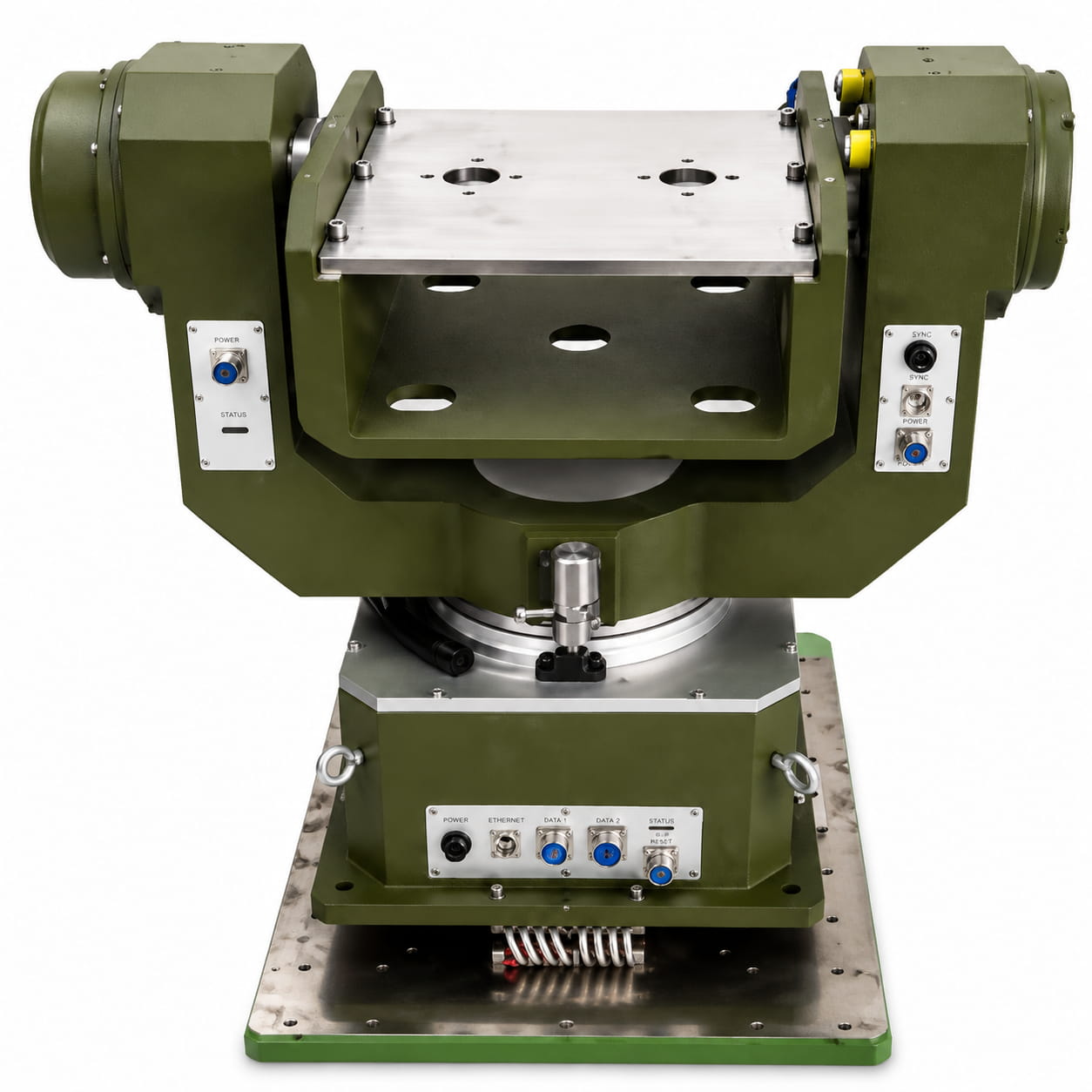

يتكون القرص الدوار ذو المحور المزدوج من إطار محمل، ونظام عمود دوران داخلي القطر، ونظام عمود دوران خارجي الحلقة، وقاعدة منصة، ودائرة نظام قياس وتحكم.
تم تركيب دائرة القياس والتحكم في قاعدة المنصة، مع مصدر طاقة تيار مستمر خارجي وواجهة تسلسلية خارجية.
توصيل الملاحة بالقصور الذاتي، والملاحة عبر الأقمار الصناعية، وتوجيه الصور وغيرها من المعدات، وإرسال أوامر التحكم عبر المنفذ التسلسلي، والتحكم في دوران محور الميل ومحور السمت، وتتبع وتثبيت الأهداف المتحركة الطائرة مثل الطائرات بدون طيار.
رقم القطعة، :
T2V150TM-2الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| حدود | T2V150TM-2 |
| النمط الهيكلي | يو تي |
| تحمل الوزن | 0~150 كجم |
| حجم الحمولة | φ150 |
| نطاق الدوران | السمت 0-360 درجة، الميل -40 درجة ~ +40 درجة |
| أقصى سرعة | 0~150 درجة مئوية/ثانية |
| أقصى تسارع | 100 درجة/ثانية مربعة |
| الحفاظ على الدقة والسرعة | ≥ 6.5 درجة/ثانية |
| تسارع مضمون بدقة | ≥ 1 °/s2 |
| وقت الالتقاط الموجه | ≤ 5 ثوانٍ؛ (دقة التوجيه الخارجي أفضل من 0.3 درجة، والحد الأقصى للدوران هو 180 درجة) |
| دقة التتبع | ± 5 ملي راديان |
| خطأ تحديد موضع التحكم | ≤± 0.002 ° |
| تحميل دورة بيانات الموضع الزاوي في الوقت الفعلي | 10 مللي ثانية |
| معدل نقل البيانات عبر المنفذ التسلسلي | 115200 بت في الثانية |
| وضع التشغيل | التالي |
| قياس جهد مصدر الطاقة والتحكم في القرص الدوار | 24 فولت |
| مقاومة الرياح | تشغيل دقيق في ظل رياح من المستوى 5، ولا يحدث أي ضرر في ظل رياح من المستوى 8 |
| واجهة الاتصال | RS422/RS232/Ethernet (اختياري) |
