ال قرص دوار أحادي المحور يستخدم لاختبار وظيفة معدل الموضع لمكونات الجيروسكوب ومقاييس التسارع، مما يتطلب أداءً مستقرًا / تشغيلًا موثوقًا به / تشغيلًا بسيطًا، ودعمًا مثلثيًا قابلًا للتعديل للقرص الدوار. القرص الدوار ذو السرعة المحورية تتضمن وظائفها الرئيسية ما يلي:
مزودة بوظيفة التحكم في الوضع، ووظيفة التحكم في حالة السرعة وعرض السرعة، ووظيفة التأرجح، وما إلى ذلك.
رقم القطعة، :
T1P300PR-1、T1G450PR-1、T1G650PR-1、T1SD300PR-1、T1G1000PR-2الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | T1P300PR-1 | T1G450PR-1 | T1G650PR-1 | T1SD300PR-1 | T1G1000PR-2 |
| النوع الهيكلي | مدمج | رَأسِيّ | رَأسِيّ | انهض واستلقِ | رَأسِيّ |
| حجم الطاولة | φ300 | φ450 | φ650 | φ300 | φ1000 |
| أقصى وزن للحمولة | 5 كجم | 5-40 كجم | 5-40 كجم | 5 كجم | 100~1000 كجم |
| هضبة مسطحة | 0.02 مم | 0.02 مم | 0.05 مم | 0.02 مم | 0.1 مم |
| القفز على الطاولة | 0.02 مم | 0.02 مم | 0.05 مم | 0.02 مم | 0.1 مم |
| دقة الدوران | ±1 بوصة ~ ± 5 بوصة | ±1 بوصة ~ ± 5 بوصة | ±2 بوصة ~ ± 5 بوصة | ±1 بوصة ~ ± 5 بوصة | ±5 بوصة ~ ± 10 بوصة |
| نطاق الوضع الزاوي | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة |
| دقة الوضع الزاوي | ±1 بوصة ~ ± 10 بوصات | ±1 بوصة ~ ± 10 بوصات | ±3 بوصة ~ ± 10 بوصة | ±2 بوصة ~ ± 10 بوصة | ±0.05°~±0.5° |
| الوضع الزاوي المتكرر | ±1 بوصة ~ ± 7 بوصات | ±1 بوصة ~ ± 7 بوصات | ±2 بوصة ~ ± 8 بوصة | ±1 بوصة ~ ± 7 بوصات | ±0.03°~±0.4° |
| نطاق معدل الزاوية | 0.001°~1000°/ثانية | 0.001°~1200°/ثانية | 0.001°~1000°/ثانية | 0.001°~600°/ثانية | 0.05°~150°/ثانية |
| دقة واستقرار معدل الزاوية | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 |
| أقصى تسارع زاوي | 10000 درجة/ثانية² | 4000 درجة/ثانية² | 3000 درجة/ثانية² | 1000 درجة/ثانية² | 200°/ثانية² |
| طريقة العمل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل |
| حلقة انزلاقية | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) |
| متوسط الوقت بين الأعطال | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| عرض النطاق الترددي | 10 هرتز (قابل للتعديل) | 10 هرتز (قابل للتعديل) | 10 هرتز (قابل للتعديل) | 10 هرتز (قابل للتعديل) | 10 هرتز (قابل للتعديل) |
| حجم التحميل | φ250*250 | φ400*350 | φ600*550 | φ250*250 | φ800*500 |
| ساعات عمل متواصلة | ≥ 12 ساعة | ≥ 12 ساعة | ≥ 12 ساعة | ≥ 12 ساعة | ≥ 12 ساعة |
| واجهة الاتصال | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) |
عملية الإنتاج
صور المنتج

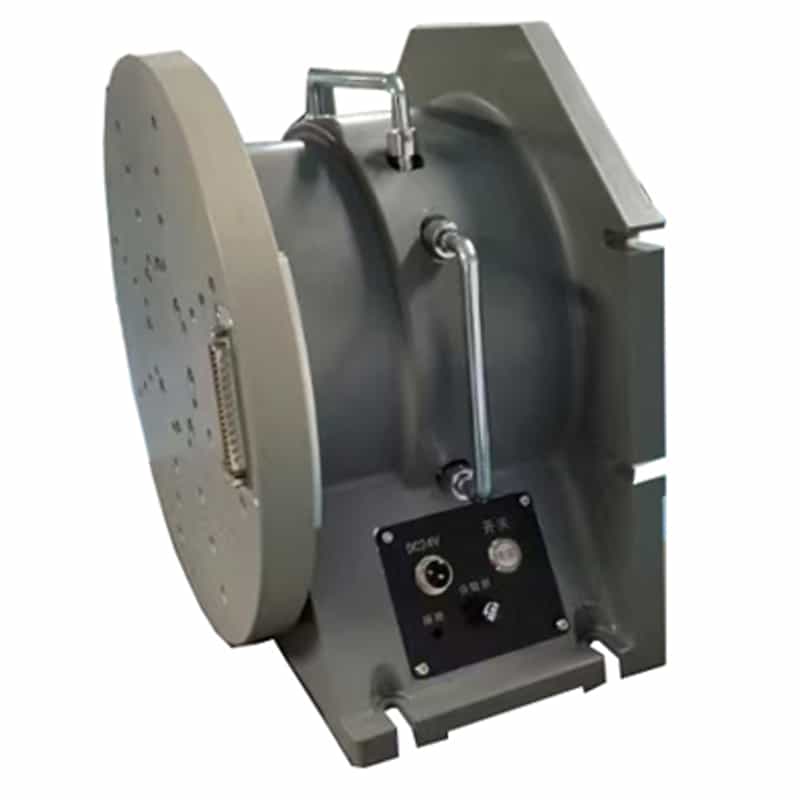

انهض واستلقِ

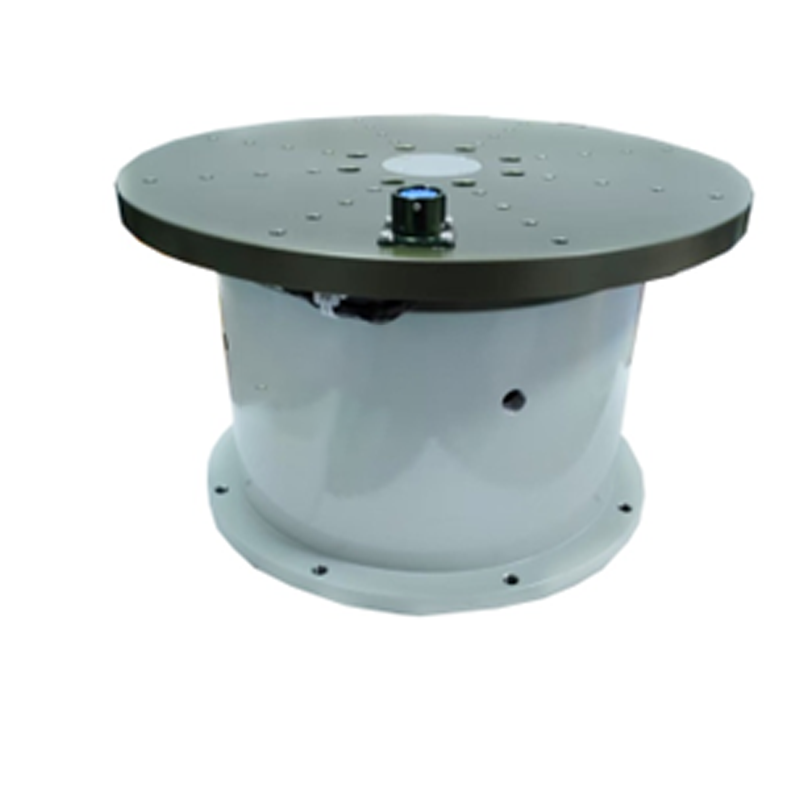

النوع العمودي الأول

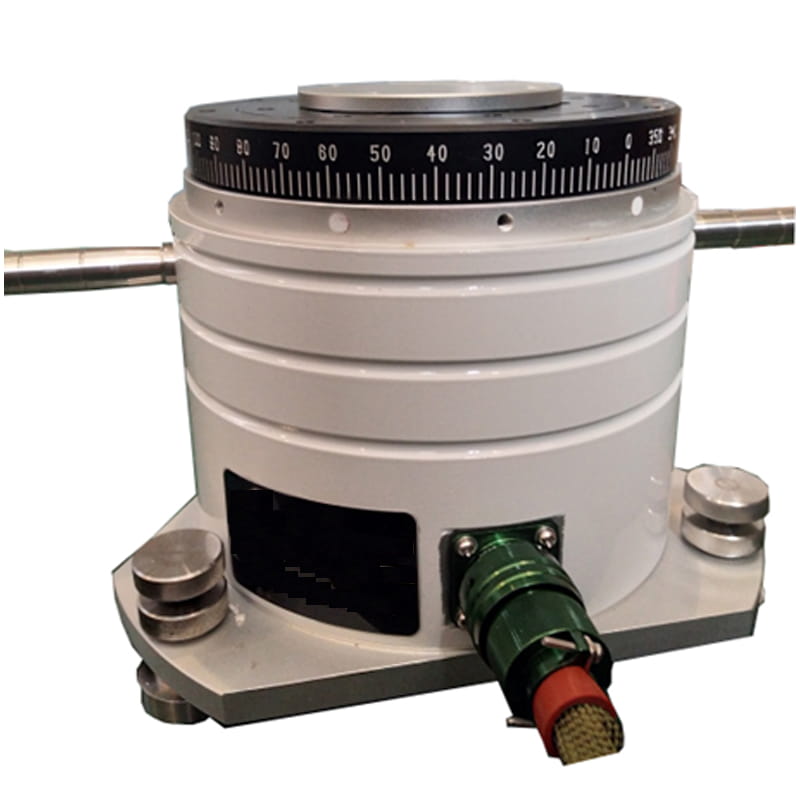

النوع العمودي الثاني

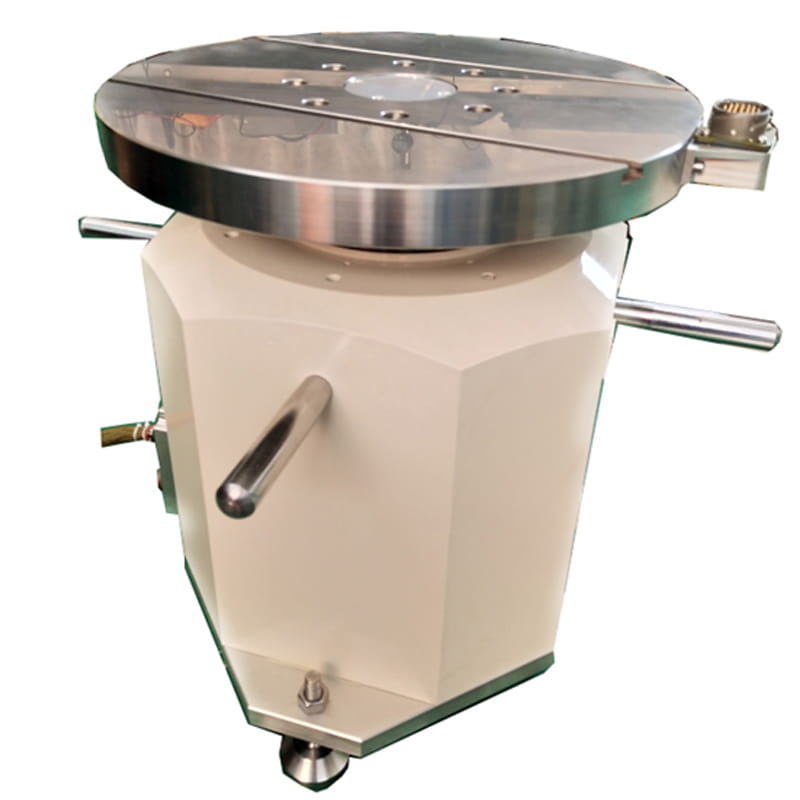

النوع الرأسي الثالث
سيناريوهات التطبيق
