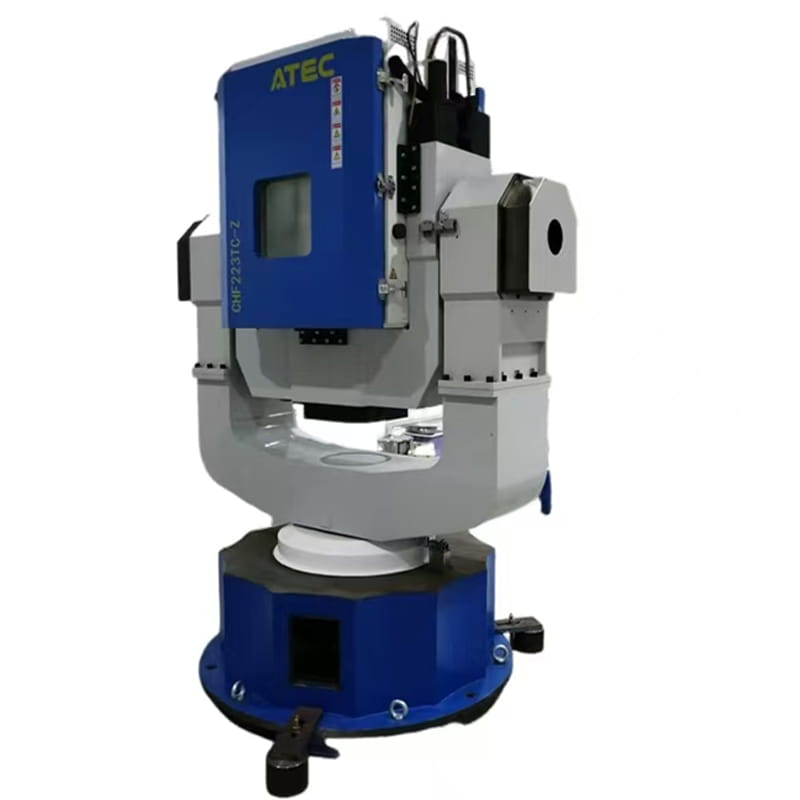

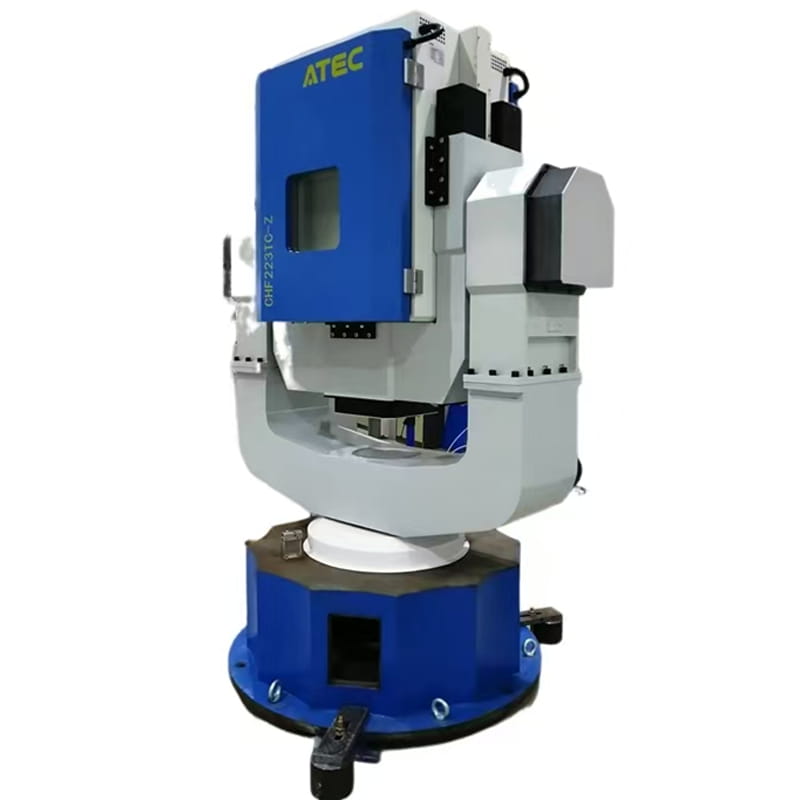

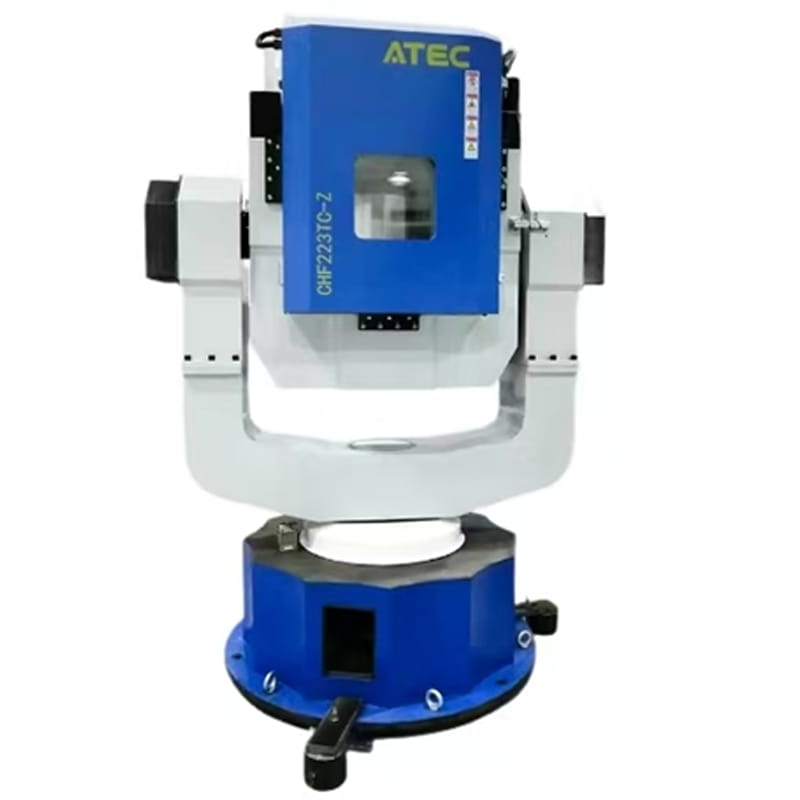

جهاز اختبار طاولة دوارة ثلاثية المحاور لقياس معدل الدوران الزاوي مع غرفة اختبار درجة الحرارة
هذا القرص الدوار مزود بنظام تحكم في درجة الحرارة قرص دوار كهربائي ثلاثي المحاوريتكون القرص الدوار من ثلاثة أجزاء رئيسية: المنصة الميكانيكية، ووحدة التحكم في درجة الحرارة، ونظام القياس والتحكم. ويُستخدم بشكل أساسي لاختبار ومعايرة المعايير الديناميكية والثابتة لنظام الملاحة بالقصور الذاتي ضمن نطاق درجة حرارة التشغيل الكامل، بالإضافة إلى اختبار ومعايرة نظام الملاحة بالقصور الذاتي عند درجة حرارة الغرفة ومكوناته.
رقم القطعة، :
T3G400PR-3M、T3G500PR-3M、T3G550PR-3Mالطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | T3G400PR-3M | T3G500PR-3M | T3G550PR-3M |
| النوع الهيكلي | UUT | UUT | UUT |
| حجم الطاولة | φ400 | φ500 | φ550 |
| أقصى وزن للحمولة | 5 كجم ~ 50 كجم | 5 كجم ~ 50 كجم | 5 كجم ~ 50 كجم |
| هضبة مسطحة | 0.02 مم | 0.02 مم | 0.02 مم |
| القفز على الطاولة | 0.02 مم | 0.02 مم | 0.02 مم |
| دقة الدوران | الحلقة الداخلية: ± 2 بوصة ~ ± 10 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 10 بوصات | الحلقة الداخلية: ± 2 بوصة ~ ± 10 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 10 بوصات | الحلقة الداخلية: ± 2 بوصة ~ ± 10 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 10 بوصات |
| نطاق الوضع الزاوي | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة | دوران مستمر من 0 إلى 360 درجة |
| دقة الوضع الزاوي | الحلقة الداخلية: ± 3 بوصات ~ ± 10 بوصات الحلقة المركزية: ± 5 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 5 بوصات ~ ± 10 بوصات | الحلقة الداخلية: ± 3 بوصات ~ ± 10 بوصات الحلقة المركزية: ± 5 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 5 بوصات ~ ± 10 بوصات | الحلقة الداخلية: ± 3 بوصات ~ ± 10 بوصات الحلقة المركزية: ± 5 بوصات ~ ± 10 بوصات الحلقة الخارجية: ± 5 بوصات ~ ± 10 بوصات |
| الوضع الزاوي المتكرر | الحلقة الداخلية: ± 2 بوصة ~ ± 7 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 7 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 7 بوصات | الحلقة الداخلية: ± 2 بوصة ~ ± 7 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 7 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 7 بوصات | الحلقة الداخلية: ± 2 بوصة ~ ± 7 بوصة الحلقة المركزية: ± 3 بوصات ~ ± 7 بوصات الحلقة الخارجية: ± 3 بوصات ~ ± 7 بوصات |
| نطاق معدل الزاوية | الحلقة الداخلية: 0.001~1500 درجة/ثانية الحلقة المركزية: 0.001~2000 درجة/ثانية الحلقة الخارجية: 0.001~100 درجة/ثانية | الحلقة الداخلية: 0.001~1500 درجة/ثانية الحلقة المركزية: 0.001~2000 درجة/ثانية الحلقة الخارجية: 0.001~100 درجة/ثانية | الحلقة الداخلية: 0.001~1500 درجة/ثانية الحلقة المركزية: 0.001~2000 درجة/ثانية الحلقة الخارجية: 0.001~100 درجة/ثانية |
| دقة واستقرار معدل الزاوية | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 | (المتوسط 1°) 5×10-3 (متوسط 10 درجات) 5×10-4 (متوسط 360 درجة) 5×10-5 |
| أقصى تسارع زاوي | الحلقة الداخلية: 1000 درجة/ثانية² الحلقة المركزية: 150 درجة/ثانية² الحلقة الخارجية: 300 درجة/ثانية² | الحلقة الداخلية: 1000 درجة/ثانية² الحلقة المركزية: 150 درجة/ثانية² الحلقة الخارجية: 300 درجة/ثانية² | الحلقة الداخلية: 1000 درجة/ثانية² الحلقة المركزية: 150 درجة/ثانية² الحلقة الخارجية: 300 درجة/ثانية² |
| طريقة العمل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل | السرعة، الموقع، التمايل |
| حلقة انزلاقية | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) | 30 خاتماً (اختياري) |
| متوسط الوقت بين الأعطال | ≥2000 | ≥2000 | ≥2000 |
| ساعات عمل متواصلة | ≥ 12 ساعة | ≥ 12 ساعة | ≥ 12 ساعة |
| واجهة الاتصال | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) | RS422/RS232/Ethernet (اختياري) |
| مؤشرات غرفة درجة الحرارة | |||
| حجم التجويف الداخلي: | 500×500×500 مم | 6000×600×600 مم | 650×650×650 مم |
| نطاق التحكم في درجة الحرارة | -60~150 درجة مئوية (اختياري) | -60~150 درجة مئوية (اختياري) | -60~150 درجة مئوية (اختياري) |
| معدل التدرج | ± 2 درجة مئوية ~ ± 5 درجة مئوية (اختياري) | ± 2 درجة مئوية ~ ± 5 درجة مئوية (اختياري) | ± 2 درجة مئوية ~ ± 5 درجة مئوية (اختياري) |
| تقلبات درجة الحرارة | ± 0.3 درجة مئوية ~ ± 1 درجة مئوية (اختياري) | ± 0.3 درجة مئوية ~ ± 1 درجة مئوية (اختياري) | ± 0.3 درجة مئوية ~ ± 1 درجة مئوية (اختياري) |
| توحيد درجة الحرارة | ≤2 درجة مئوية | ≤2 درجة مئوية | ≤2 درجة مئوية |
| انحراف درجة الحرارة | ≤±2 درجة مئوية | ≤±2 درجة مئوية | ≤±2 درجة مئوية |
| هبوب رياح جافة | خياري | خياري | خياري |
| عرض النطاق الترددي | الحلقة الداخلية: 10 هرتز (قابلة للتعديل) الحلقة الوسطى: 3 هرتز (قابلة للتعديل) الحلقة الخارجية: 3 هرتز (قابلة للتعديل) | الحلقة الداخلية: 10 هرتز (قابلة للتعديل) الحلقة الوسطى: 3 هرتز (قابلة للتعديل) الحلقة الخارجية: 3 هرتز (قابلة للتعديل) | الحلقة الداخلية: 10 هرتز (قابلة للتعديل) الحلقة الوسطى: 3 هرتز (قابلة للتعديل) الحلقة الخارجية: 3 هرتز (قابلة للتعديل) |
| حجم التحميل | φ300*300 | φ400*400 | φ500*500 |
