الصين مستشعر ميل رقمي متوسط الدقة T700-H صغير الحجم، 46×35×8 مم، حاصل على تصنيف IP66، مع تعويض درجة الحرارة، يتميز بموثوقية صناعية عالية مصنّع

T7-A

سلسلة T7-A هي جيل جديد من أجهزة الطباعة الرقمية صغيرة الحجم من شركة Micro-Magic Inc. مستشعرات الميل أطلقته شركة MXMW Hi-Tech. يتميز هذا الجهاز بوحدة قياس ميل الجاذبية الأرضية ثنائية القنوات مدمجة، تقيس تسارع الجاذبية الديناميكي وتحوله إلى تغيرات في زاوية الميل. يتيح ذلك قياس زاويتي الدوران والانحراف لمخرج المستشعر بالنسبة للمستوى الأفقي. يدعم الجهاز أوضاع إخراج قياسية مثل RS232 وRS485 وRS422 وModbus، مع إمكانية اختيار واجهة TTL. بفضل نظام التحكم MCU المدمج، يتم تصحيح خطية خرج المستشعر مرتين، مما يعوض انخفاض الدقة الناتج عن عدم كفاية تصحيح النوع التناظري.

مستشعر ميل ثنائي المحور ذو خرج رقمي T70-G لمراقبة الزاوية في الوقت الحقيقي لتطبيقات الطاقة، والطاقة الشمسية، والتعدين، والملاحة البحرية

سلسلة T70-G هي جيل جديد من أنظمة MEMS الرقمية صغيرة الحجم مستشعرات الميل أطلقته شركة مايكرو ماجيك للتكنولوجيا المتقدمة. وهو مزود بوحدة قياس ميل الجاذبية الأرضية ثنائية القنوات، تقيس تسارع الجاذبية الديناميكي وتحوله إلى تغيرات في زاوية الميل. وبذلك، يُمكن قياس زوايا الميل والانحراف لمخرج المستشعر بالنسبة للمستوى الأفقي. تتوفر خيارات متعددة لواجهات الإخراج، تشمل RS232 وRS485 وRS422 وModbus وTTL. وبفضل نظام التحكم MCU المدمج، يتم تصحيح خطية خرج المستشعر مرتين، مما يعوض انخفاض الدقة الناتج عن عدم كفاية التصحيح في النماذج التناظرية.

T700-B

يُعدّ T700-B مخرجًا رقميًا (X، Y، Z). مستشعر ميل ثلاثي المحاور مزود بمحول تناظري/رقمي مدمج عالي الدقة 16 بت، ومن خلال خوارزمية ترشيح من الرتبة n، يُخرج قيم ميل المحاور X وY وZ. تتضمن واجهة الإخراج خيارات RS232 وRS485 وRS422 وTTL وModbus وCanopen. يُمكن للمنتج تصحيح انحراف درجة حرارة المستشعر بناءً على تغيرات درجة الحرارة التي يرصدها مستشعر الحرارة المدمج، لضمان دقة القياس في بيئات درجات الحرارة المنخفضة والعالية. تردد الإخراج 100 هرتز. يُعد هذا المنتج مثاليًا لمراقبة المباني الخطرة.

T700-C

يُعدّ T700-C مخرجًا رقميًا (X، Y، Z). مستشعر ميل ثلاثي المحاور مزود بمحول تناظري/رقمي مدمج عالي الدقة 16 بت، ومن خلال خوارزمية ترشيح من الرتبة n، يتم الحصول على قيم ميل المحاور X وY وZ النهائية. تتضمن واجهة الإخراج خيارات RS232 وRS485 وRS422 وTTL وModbus وCanopen. يستطيع المنتج تصحيح انحراف درجة حرارة المستشعر بناءً على تغيرات درجة الحرارة التي يرصدها مستشعر الحرارة المدمج، لضمان دقة المنتج في بيئات درجات الحرارة المنخفضة والعالية. تردد الإخراج 100 هرتز.

T700-D

T700-D عبارة عن مخرج رقمي (X، Y، Z) مستشعر ميل ثلاثي المحاور أطلقت شركة مايكرو ماجيك، المتخصصة في التقنيات المتقدمة، هذا الجهاز لمجال التحكم الصناعي. يتميز بمحول تناظري/رقمي عالي الدقة 16 بت مدمج، ويُخرج، عبر خوارزمية ترشيح من الرتبة n، قيم زوايا ميل المحاور X وY وZ. تتوفر منافذ إخراج اختيارية تشمل RS232 وRS485 وRS422 وTTL وModbus وCAN bus. يُمكن للمنتج تصحيح انحراف درجة حرارة المستشعر بناءً على تغيرات درجة الحرارة التي يرصدها مستشعر الحرارة المدمج، لضمان دقة المنتج في بيئات درجات الحرارة المنخفضة والعالية. يبلغ تردد الإخراج 100 هرتز.

T700-G

سلسلة T700-G هي مخرج رقمي مستشعر ميل ثنائي المحورمزود بمحول تناظري/رقمي عالي الدقة 16 بت، ويُخرج قيمة ميل المحورين عبر خوارزمية ترشيح من الرتبة n. تتوفر منافذ إخراج اختيارية تشمل RS232، RS485، RS422، TTL، Modbus، وCAN bus. يُمكن للمنتج تصحيح انحراف درجة حرارة المستشعر بناءً على تغيرات درجة الحرارة المُراقبة بواسطة مستشعر الحرارة المُدمج، مما يضمن دقة المنتج في بيئات درجات الحرارة المنخفضة والعالية. يُخرج المنتج إشارة بتردد 100 هرتز.

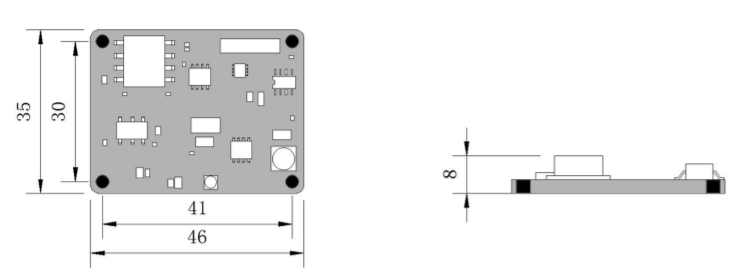

مستشعر ميل رقمي متوسط الدقة T700-H صغير الحجم، 46×35×8 مم، حاصل على تصنيف IP66، مع تعويض درجة الحرارة، يتميز بموثوقية صناعية عالية

سلسلة T700-H هي مخرج رقمي مستشعر ميل ثنائي المحورمزود بمحول تناظري/رقمي عالي الدقة 16 بت، ويُخرج قيمة ميل المحورين عبر خوارزمية ترشيح من الرتبة n. تتوفر منافذ إخراج اختيارية تشمل RS232، RS485، RS422، TTL، Modbus، وCAN bus. يُمكن للمنتج تصحيح انحراف درجة حرارة المستشعر بناءً على تغيرات درجة الحرارة المُراقبة بواسطة مستشعر الحرارة المُدمج، مما يضمن دقة المنتج في بيئات درجات الحرارة المنخفضة والعالية. يُخرج المنتج إشارة بتردد 100 هرتز.

مستشعر ميل رقمي ثنائي المحور فائق الدقة T7000-G، نظام ذراع مدمج 24 بت، استجابة سريعة 0.01 ثانية، تردد 5-100 هرتز

يُعدّ جهاز T7000-G جهازًا فائق الدقة مع تعويض كامل لدرجة الحرارة مستشعر ميل ثنائي المحور بدقة 0.0005 درجة، ودقة قياس 0.001 درجة، وانحراف في درجة الحرارة 0.0005 درجة/℃تُعدّ منافذ الإخراج RS232 وRS485 وRS422 وModbus وTTL اختيارية. هذا المنتج عبارة عن مقياس ميل مُخصّص لقياس زاوية ميل الحفر الجيوتقنية وحفر الأساسات. وهو مُدمج داخليًا بنظام ARM عالي الأداء 24 بت، بدقة 4 ثوانٍ وتردد استجابة يصل إلى 100 هرتز. كل ما على المستخدمين فعله هو توصيل T7000-G بدائرة نقل البيانات لتشكيل مقياس ميل عالي الدقة.

المعلمة	شروط	T700-H-10	T700-H-30	T700-H-60	T700-H-90	وحدة
نطاق القياس		±10	±30	±60	±90	°
محور القياس		س، ص	س، ص	س، ص	س، ص
انحراف درجة الحرارة الصفرية	-40～85°	±0.001	±0.001	±0.001	±0.001	°/℃
معامل درجة حرارة الحساسية	-40～85°	≤100	≤100	≤100	≤100	جزء في المليون/درجة مئوية
استجابة التردد	استجابة DC	100	100	100	100	Hz
دقة	عرض النطاق الترددي 5 هرتز	0.005	0.005	0.005	0.005	°
دقة	-40 إلى 85 درجة مئوية	0.01	0.02	0.03	0.05	°
استقرار طويل الأمد	-40 إلى 85 درجة مئوية	<0.013	<0.022	<0.031	<0.054	°
وقت بدء التشغيل		0.2				s
زمن الاستجابة		0.01				s
معدل الإنتاج	يمكن ضبط الترددات على 5 هرتز، 15 هرتز، 35 هرتز، 50 هرتز، 100 هرتز (لا تحتوي RS485 على هذه الوظيفة)
إشارة الخرج	RS232/RS485/RS422/TTL/PWM/CAN/(MODBUS اختياري)
متوسط ساعات العمل	≥45000 ساعة/وقت
مقاومة الصدمات	20000 غرام، 0.5 مللي ثانية، 3 مرات/محور
مضاد للاهتزاز	10 غرامات، 10-1000 هرتز
مقاومة العزل	≥100 ميجا أوم
مستوى مقاومة الماء	IP66
كابل	كابل قياسي بطول 10 سم، مقاوم للتآكل، مقاوم للزيوت، يتحمل نطاقًا واسعًا من درجات الحرارة، ومحمي، 4*0.3 مم²
وزن	10 غرام (باستثناء علبة التغليف)

مستشعر ميل رقمي متوسط الدقة T700-H صغير الحجم، 46×35×8 مم، حاصل على تصنيف IP66، مع تعويض درجة الحرارة، يتميز بموثوقية صناعية عالية
