تي 70-جي

سلسلة T70-G هي جيل جديد من MEMS الرقمية صغيرة الحجم أجهزة استشعار الميل أطلقته شركة Micro-Magic Inc Hi-Tech. وهي مجهزة بوحدة إمالة الجاذبية الأرضية مزدوجة القناة، والتي تقيس تسارع الجاذبية الديناميكية وتحولها إلى تغيرات في زاوية الميل. وبالتالي، من الممكن قياس زوايا الميل والميل لمخرج المستشعر بالنسبة إلى المستوى الأفقي. طرق الإخراج معايير واجهة مستوى RS232، RS485، RS422، Modbus، وTTL اختيارية. نظرًا لنظام التحكم MCU المدمج، يتم تصحيح خطية إخراج المستشعر مرتين، للتعويض عن انخفاض الدقة الناجم عن التصحيح غير الكافي في النماذج التناظرية.

الجزء رقم ، :
T70-G
الطلب (موك) :
1
محور القياس :
Dual-axis tilt monitoring (single-axis optional)
دقة عالية :
0.05°
حجم :
33*27*8mm (can be customized)
إدخال الجهد :
DC+5V(DC 9~36V can be customized)
درجة حرارة التشغيل على نطاق واسع :
-40～+85℃
مستوى الحماية :
IP66 (IP67 can be customized)
دقة :
0.3°

استعلام

تحميل

فئات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك. نحن متواجدون 24/7 عبر البريد الإلكتروني أو الهاتف.

اقرأ أكثر

منتجات جديدة

وصف

1. مواصفات المنتج

المعلمة	شروط	T70-G-10	T70-G-30	T70-G-60	T70-G-90	وحدة
نطاق القياس		±10	±30	±60	±90	°
محور القياس		اكس، ي	اكس، ي	اكس، ي	اكس، ي
انجراف درجة الحرارة صفر	-40～85 درجة	±0.05	±0.05	±0.05	±0.05	°/℃
معامل درجة الحرارة الحساسية	-40～85 درجة	≥200	≥200	≥200	≥200	جزء في المليون/℃
استجابة التردد	استجابة العاصمة	100	100	100	100	Hz
دقة	عرض النطاق الترددي 5 هرتز	0.05	0.05	0.05	0.05	°
دقة	-40～85℃	0.3				°
الاستقرار على المدى الطويل	-40～85℃	<0.32				°
وقت بدء التشغيل		0.2				s
وقت الاستجابة		0.01				s
معدل الإخراج	يمكن ضبط 5 هرتز، 15 هرتز، 35 هرتز، 50 هرتز، 100 هرتز (RS485 ليس لديه هذه الوظيفة)
إشارة الإخراج	RS232/RS485/RS422/TTL/PWM/ يمكن/(MODBUS اختياري)
متوسط ساعات العمل	≥55000 ساعة/الوقت
مقاومة التأثير	2500 جرام، 0.5 مللي ثانية، 3 مرات/المحور
المضادة للاهتزاز	10 جرام、10～1000 هرتز
مقاومة العزل	≥100MΩ
مستوى مقاوم للماء	IP66
كابل	طول قياسي 10 سم، مقاوم للاهتراء، مقاوم للزيت، درجة حرارة واسعة، كابل محمي 4*0.2 مم2
وزن	6 جرام (باستثناء صندوق التغليف)

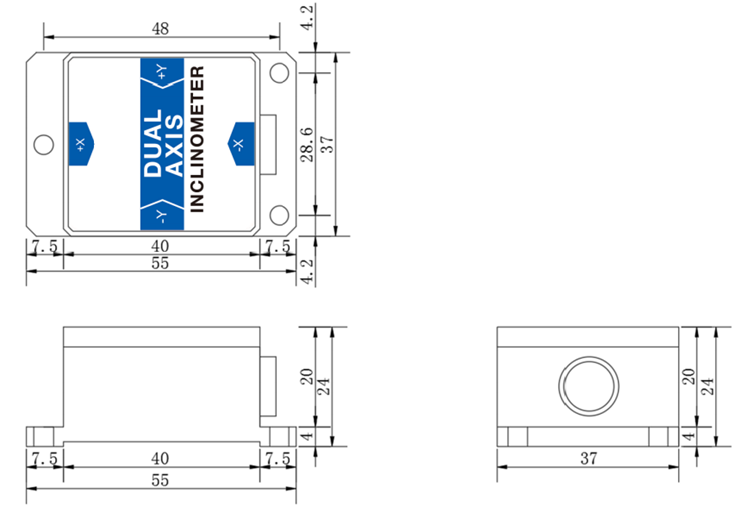

2. البعد المنتج
