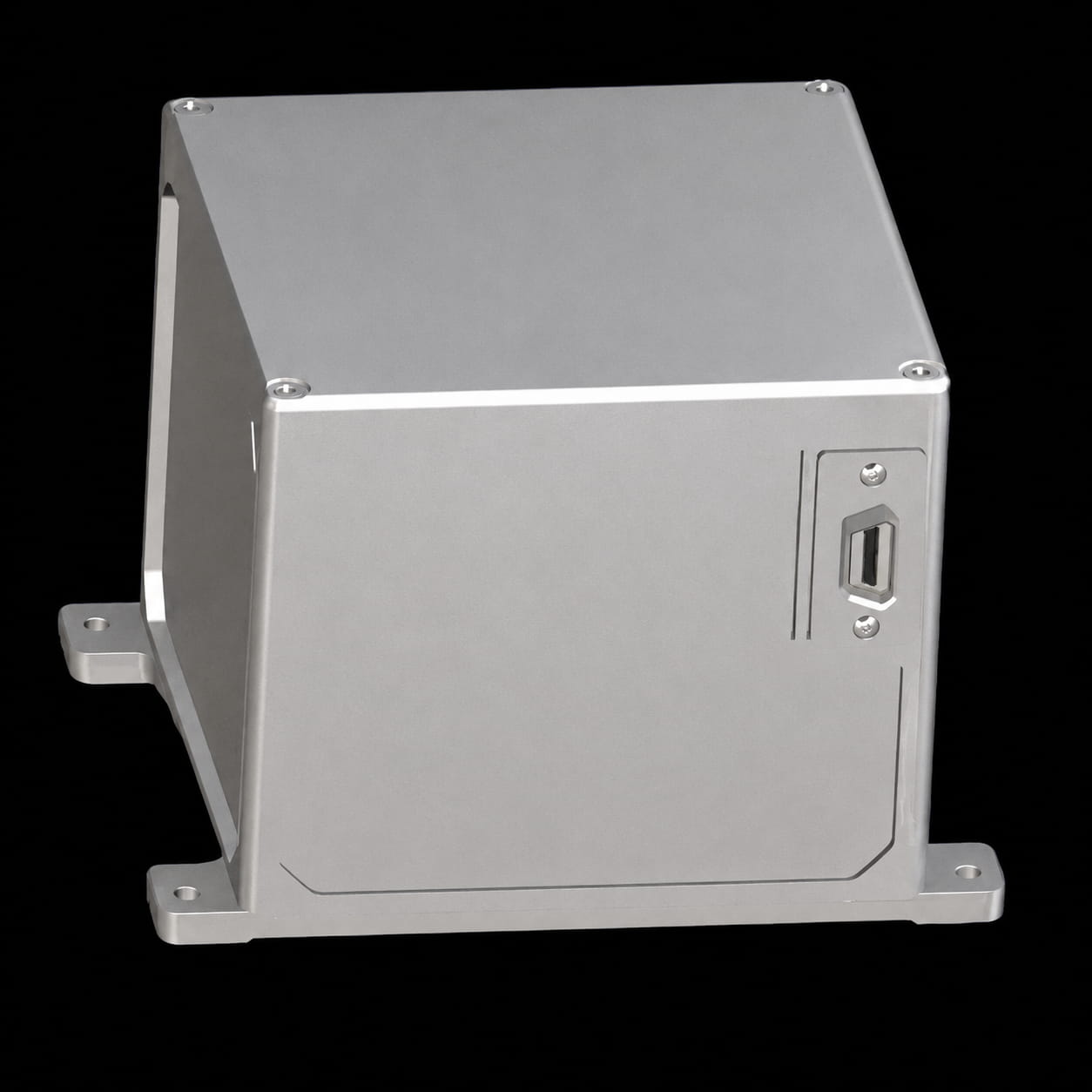

جهاز تحديد الشمال NF1070 MEMS (يُشار إليه فيما يلي بـ NF1070) هو وحدة قياس بالقصور الذاتي عالمية، مصغرة، ومصممة للاستخدام الصناعي. يُحسّن هذا الجهاز دقة القياس من خلال تعويض الانحراف الصفري ومعامل القياس لكل محور بناءً على درجة الحرارة. يتكون جهاز تحديد الشمال هذا من جيروسكوب MEMS عالي الدقة لتحديد الشمال (مع جيروسكوب المحور Z عالي الدقة)، ومقياس تسارع MEMS، ونظام محرك مؤازر عالي الدقة، ودوائر طرفية. في الظروف الثابتة، يُخرج الجهاز زاوية الوضع في الاتجاه المُشار إليه بواسطة غلاف المنتج.
رقم القطعة، :
NF1070الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | المؤشرات الفنية |
Gبرجك الفلكي | |
نطاق القياس (°/ثانية) | ±300(XY); ±200(Z) |
درجة الحرارة الكاملة بدون انحياز (°/ث، 1σ) | ≤0.01(XY); ≤0.0015(Z) |
استقرار الانحياز الصفري (درجة/ساعة، تنعيم لمدة 10 ثوانٍ) | ≤3(XY); ≤0.2(Z) |
عدم استقرار الانحياز الصفري (°/س، ألان، نموذجي) | 0.5(XY); 0.1(Z) |
قابلية التكرار بدون انحياز (°/ساعة) | ≤3(XY); ≤0.2(Z) |
المشي العشوائي بالزاوية (°/√h) | ≤0.25(XY); ≤0.03(Z) |
الاقتران المتبادل (راديان) | ≤0.001 |
اللاخطية في عامل المقياس (جزء في المليون) | ≤100 |
عرض النطاق الترددي (هرتز) | 50 |
Aمقياس التسارع | |
نطاق القياس (غ) | ±8 |
درجة الحرارة الكاملة بدون انحياز (ملليغرام، 1σ) | ≤2 |
استقرار الانحياز الصفري (ميكروغرام، تنعيم لمدة 10 ثوانٍ) | ≤50 |
عدم استقرار الانحياز الصفري (ميكروغرام، ألان، نموذجي) | ≤30 |
قابلية التكرار بدون انحياز (ميكروغرام) | ≤50 |
المشي بسرعة عشوائية (م/ث/√س) | ≤0.04 |
اللاخطية في عامل المقياس (جزء في المليون، ±1 غرام) | ≤100 |
الاقتران المتبادل (راديان) | ≤0.001 |
عرض النطاق الترددي (هرتز) | 80 |
دقة البحث عن الشمال | |
دقة البحث عن الشمال | 0.2°×sec(L)(1σ، حيث L يمثل خط العرض) |
وقت البحث عن الشمال | <180 ثانية (تهيئة التشغيل 15 ثانية، (مدة تحديد الشمال 160 ثانية) |
دقة الوضعية (الميل/الدوران) | 0.2 درجة |
زاوية ميل سطح التركيب (الميل/الدوران) | [-20,20] |
Pالخواص الفيزيائية | |
مصدر الطاقة (فولت) | 9~24 |
القدرة في حالة الاستقرار (واط) | ≤2 |
واجهة الاتصال | RS422 |
معدل التحديث (هرتز، الحد الأقصى) | التردد الافتراضي 200 هرتز |
الحجم (مم × مم × مم) | 82*65*72.5 |
الوزن (غ) | 350±20 |
بيئة الاستخدام | |
درجة حرارة التشغيل (درجة مئوية) | -20 إلى +80 |
درجة حرارة التخزين (درجة مئوية) | -20 إلى +80 |
الاهتزاز (g، RMS) | 20~2000 هرتز، 6.06 |
التأثير (ز) | 500/1 مللي ثانية |
سيناريوهات التطبيق
إن جهاز NF1070 هو جهاز تحديد اتجاه الشمال عالي الأداء يعتمد على تقنية MEMS، ويدمج جيروسكوبات MEMS ثلاثية المحاور ومقاييس تسارع MEMS ثلاثية المحاور، ويقدم مخرجات القصور الذاتي/الاتجاه (بما في ذلك تحديد اتجاه الشمال) مع تعويض كامل لدرجة الحرارة عبر RS422 (حتى 200 هرتز) - وهو مناسب تمامًا لتطبيقات مثل الملاحة بالقصور الذاتي وتثبيت الاتجاه.
يُستخدم جهاز تحديد الشمال NF1400 بشكل أساسي لتحديد اتجاه الشمال الحقيقي والوضع الأفقي، ويتميز بوظيفة الحفاظ على الاتجاه والوضع الديناميكيين على المدى القصير. يتكون الجهاز بشكل رئيسي من جيروسكوب ومقياس تسارع MEMS عاليي الدقة، ومحرك سيرفو صغير، ووحدة معالجة، وغيرها. يتم تحديد الشمال الحقيقي باستخدام طريقة تحديد المواقع المتعددة. يتميز الجهاز بدقة عالية، وحجم صغير، وتكلفة منخفضة، وهو مناسب لتطبيقات التعدين والمسح الميداني وغيرها. فيما يلي الخصائص الرئيسية: حجم صغير، سهل الحمل؛تم اعتماد خوارزمية تحديد الشمال متعددة المواضع، وتصل دقة تحديد الشمال إلى 0.2 درجة، دون ربط قيم الإحداثيات؛ وقت البحث عن الشمال أفضل من 3 دقائق؛ تصل دقة تحديد الوضع الأفقي إلى 0.06 درجة؛ درجة حرارة التشغيل هي -40 درجة مئوية ~ 60 درجة مئوية؛ يبلغ حجمها 58 مم × 44 مم × 58 مم فقط
عرض المزيد
يعتمد جهاز تحديد الشمال بالقصور الذاتي NF1100 MEMS على حلٍّ لتحديد الشمال يعتمد على التثبيت المباشر، ويتألف من جيروسكوب ومقياس تسارع مدمجين بتقنية MEMS. يستطيع هذا المنتج تتبع وقياس التغيرات في زاوية الميل، وسطح الأداة، وزاوية السمت بشكل مستمر. يدمج جهاز تحديد الشمال بالقصور الذاتي NF1100 جيروسكوبات ومقاييس تسارع عالية الأداء بتقنية MEMS ضمن بنية مستقلة، مما يجعله مناسبًا لقياس الوضع بدقة عالية في ظروف الأنابيب ذات الأقطار الصغيرة.
عرض المزيد
يُعدّ جهاز تحديد الشمال NF1200 MEMS مستشعرًا قصوريًا سداسي المحاور عالي الموثوقية وفعال من حيث التكلفة، وهو مُصمم بتقنية MEMS، ويُستخدم على نطاق واسع في مجالات الملاحة والتحكم والقياس، لا سيما الملاحة بالقصور الذاتي وتثبيت الوضع. تدمج سلسلة أجهزة تحديد الشمال NF1200 جيروسكوبات ومقاييس تسارع MEMS عالية الأداء ضمن بنية مستقلة. وتُمثل الجيروسكوبات ومقاييس التسارع المُختارة لهذا النظام أحدث ما توصلت إليه تقنية MEMS في مجال أجهزة القصور الذاتي. جميع المكونات الإلكترونية في النظام مُصنّعة محليًا بالكامل. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، بينما تستشعر مقاييس التسارع MEMS ثلاثية المحاور التسارع الخطي للحامل. يُعوض النظام داخليًا عن أخطاء الموضع الصفري، ومعامل المقياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية لفترات طويلة.
عرض المزيد
جهاز NF1000 MEMS بالقصور الذاتي دليل الشمال هو حلٌّ لتحديد اتجاه الشمال باستخدام نظام التثبيت، يتألف من جيروسكوب ومقياس تسارع بتقنية MEMS عالية الأداء، قادر على قياس زاوية ميل البئر وزاوية وجه الأداة مباشرةً. يتميز جيروسكوب MEMS ثلاثي المحاور بحساسيته للحركة الزاوية للحامل، بينما يتميز مقياس التسارع MEMS ثلاثي المحاور بحساسيته للتسارع الخطي للحامل. يعوّض النظام داخليًا عن موضع الصفر، ومعامل القياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع لجميع معلمات درجة الحرارة، مما يضمن الحفاظ على دقة قياس عالية لفترة طويلة.
