محدد الشمال المغناطيسي بتقنية MEMS

جهاز تحديد الشمال NF1070 MEMS (يُشار إليه فيما يلي بـ NF1070) هو وحدة قياس بالقصور الذاتي عالمية، مصغرة، ومصممة للاستخدام الصناعي. يُحسّن هذا الجهاز دقة القياس من خلال تعويض الانحراف الصفري ومعامل القياس لكل محور بناءً على درجة الحرارة. يتكون جهاز تحديد الشمال هذا من جيروسكوب MEMS عالي الدقة لتحديد الشمال (مع جيروسكوب المحور Z عالي الدقة)، ومقياس تسارع MEMS، ونظام محرك مؤازر عالي الدقة، ودوائر طرفية. في الظروف الثابتة، يُخرج الجهاز زاوية الوضع في الاتجاه المُشار إليه بواسطة غلاف المنتج.

يُستخدم جهاز تحديد الشمال NF1400 بشكل أساسي لتحديد اتجاه الشمال الحقيقي والوضع الأفقي، ويتميز بوظيفة الحفاظ على الاتجاه والوضع الديناميكيين على المدى القصير. يتكون الجهاز بشكل رئيسي من جيروسكوب ومقياس تسارع MEMS عاليي الدقة، ومحرك سيرفو صغير، ووحدة معالجة، وغيرها. يتم تحديد الشمال الحقيقي باستخدام طريقة تحديد المواقع المتعددة. يتميز الجهاز بدقة عالية، وحجم صغير، وتكلفة منخفضة، وهو مناسب لتطبيقات التعدين والمسح الميداني وغيرها. فيما يلي الخصائص الرئيسية: حجم صغير، سهل الحمل؛تم اعتماد خوارزمية تحديد الشمال متعددة المواضع، وتصل دقة تحديد الشمال إلى 0.2 درجة، دون ربط قيم الإحداثيات؛ وقت البحث عن الشمال أفضل من 3 دقائق؛ تصل دقة تحديد الوضع الأفقي إلى 0.06 درجة؛ درجة حرارة التشغيل هي -40 درجة مئوية ~ 60 درجة مئوية؛ يبلغ حجمها 58 مم × 44 مم × 58 مم فقط

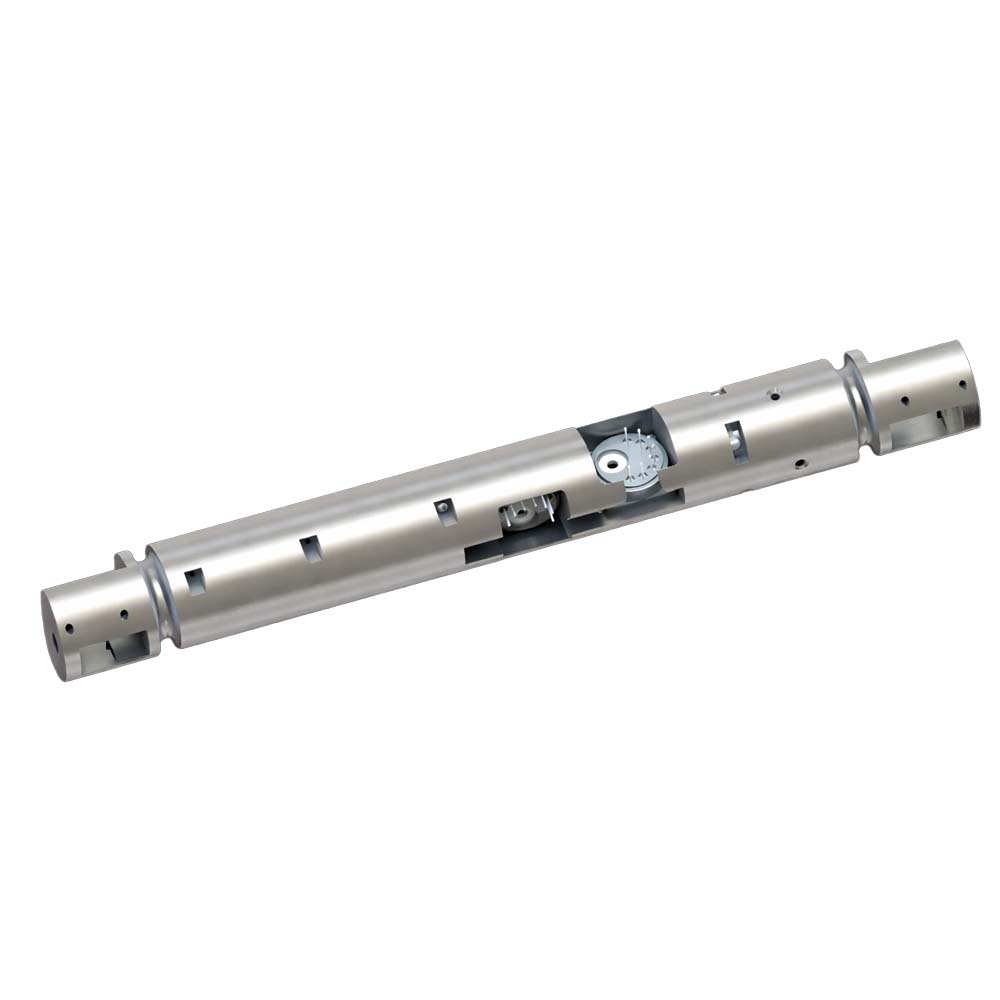

يعتمد جهاز تحديد الشمال بالقصور الذاتي NF1100 MEMS على حلٍّ لتحديد الشمال يعتمد على التثبيت المباشر، ويتألف من جيروسكوب ومقياس تسارع مدمجين بتقنية MEMS. يستطيع هذا المنتج تتبع وقياس التغيرات في زاوية الميل، وسطح الأداة، وزاوية السمت بشكل مستمر. يدمج جهاز تحديد الشمال بالقصور الذاتي NF1100 جيروسكوبات ومقاييس تسارع عالية الأداء بتقنية MEMS ضمن بنية مستقلة، مما يجعله مناسبًا لقياس الوضع بدقة عالية في ظروف الأنابيب ذات الأقطار الصغيرة.

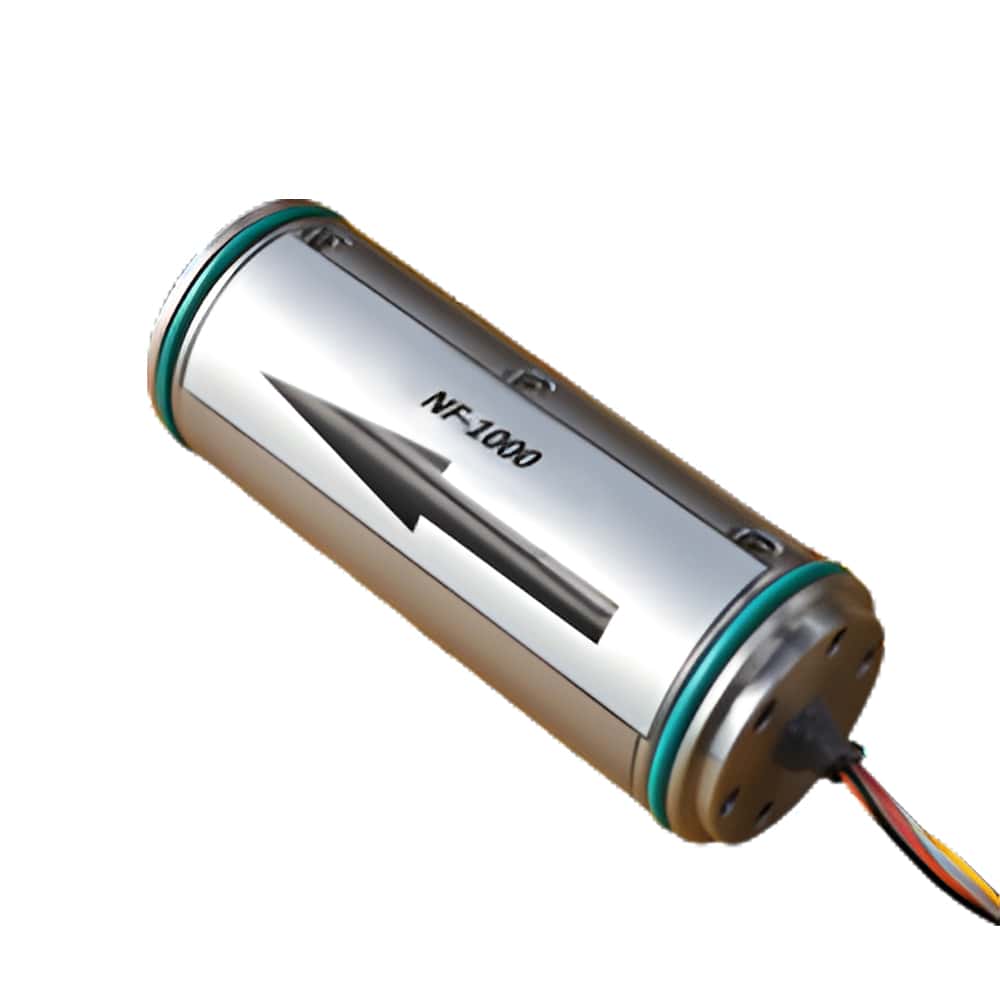

جهاز NF1000 MEMS بالقصور الذاتي دليل الشمال هو حلٌّ لتحديد اتجاه الشمال باستخدام نظام التثبيت، يتألف من جيروسكوب ومقياس تسارع بتقنية MEMS عالية الأداء، قادر على قياس زاوية ميل البئر وزاوية وجه الأداة مباشرةً. يتميز جيروسكوب MEMS ثلاثي المحاور بحساسيته للحركة الزاوية للحامل، بينما يتميز مقياس التسارع MEMS ثلاثي المحاور بحساسيته للتسارع الخطي للحامل. يعوّض النظام داخليًا عن موضع الصفر، ومعامل القياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع لجميع معلمات درجة الحرارة، مما يضمن الحفاظ على دقة قياس عالية لفترة طويلة.
