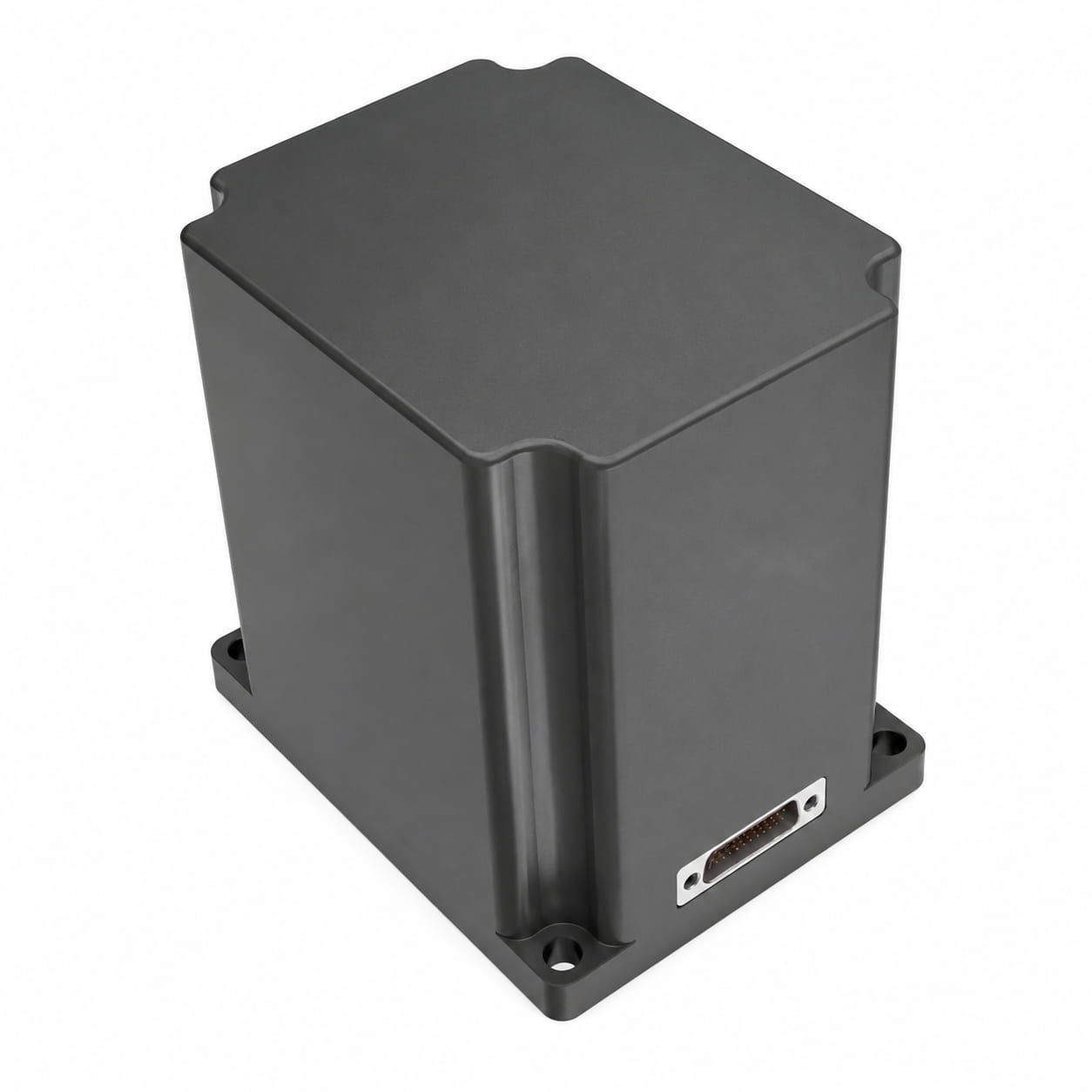

يُستخدم جهاز تحديد الشمال NF1400 بشكل أساسي لتحديد اتجاه الشمال الحقيقي والوضع الأفقي، ويتميز بوظيفة الحفاظ على الاتجاه والوضع الديناميكيين على المدى القصير. يتكون الجهاز بشكل رئيسي من جيروسكوب ومقياس تسارع MEMS عاليي الدقة، ومحرك سيرفو صغير، ووحدة معالجة، وغيرها. يتم تحديد الشمال الحقيقي باستخدام طريقة تحديد المواقع المتعددة. يتميز الجهاز بدقة عالية، وحجم صغير، وتكلفة منخفضة، وهو مناسب لتطبيقات التعدين والمسح الميداني وغيرها. فيما يلي الخصائص الرئيسية:
حجم صغير، سهل الحمل؛
تم اعتماد خوارزمية تحديد الشمال متعددة المواضع، وتصل دقة تحديد الشمال إلى 0.2 درجة، دون ربط قيم الإحداثيات؛
وقت البحث عن الشمال أفضل من 3 دقائق؛
تصل دقة تحديد الوضع الأفقي إلى 0.06 درجة؛
درجة حرارة التشغيل هي -40 درجة مئوية ~ 60 درجة مئوية؛
يبلغ حجمها 58 مم × 44 مم × 58 مم فقط
رقم القطعة، :
NF1400الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| أغراض | المؤشرات الفنية |
دقة تحديد الشمال (1 σ) | 0.2 درجة ثانية φ (RMS، زمن المحاذاة 150 ثانية) |
دقة محاذاة الموقف | 0.06 درجة (RMS) |
دقة الحفاظ على الاتجاه والوضع | يمكن الحفاظ على الثبات، والديناميكية ≤ 0.2 درجة/دقيقة |
الشمال يبحث عن الوقت | 150 ثانية (قابلة للتعديل، وترتبط سلبًا بدقة تحديد الشمال) |
مزود الطاقة | 10 فولت - 36 فولت |
Pقوة استهلاك | ≤2 واط |
متطلبات ظروف العمل | ميل ≤ 15 درجة، ثابت تمامًا أثناء البحث عن الشمال |
درجات حرارة التشغيل | -45 درجة مئوية ~ 70 درجة مئوية |
واجهة المستخدم | RS422، RS232 |
مقاس | 58 مم × 44 مم × 58 مم. |
سيناريوهات التطبيق
إن جهاز NF1400 هو جهاز تحديد اتجاه الشمال عالي الأداء يعتمد على تقنية MEMS، ويدمج جيروسكوبات MEMS ثلاثية المحاور ومقاييس تسارع MEMS ثلاثية المحاور، ويقدم مخرجات القصور الذاتي/الاتجاه (بما في ذلك تحديد اتجاه الشمال) مع تعويض كامل لدرجة الحرارة عبر RS422 (حتى 200 هرتز) - وهو مناسب تمامًا لتطبيقات مثل الملاحة بالقصور الذاتي وتثبيت الاتجاه.
