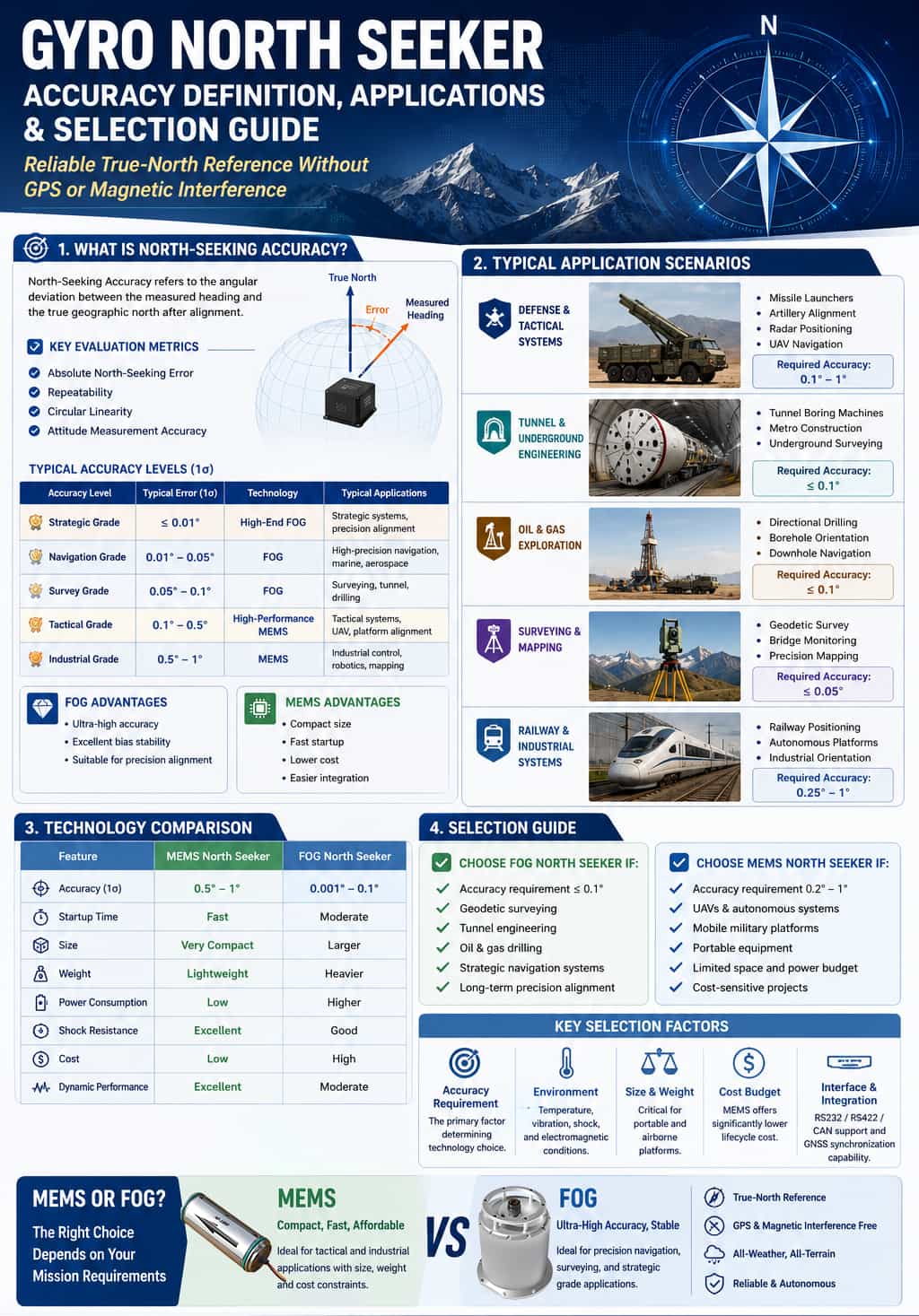

جهاز تحديد الشمال باستخدام الجيروسكوب: تعريفات الدقة، والمعايير الفنية، وسيناريوهات التطبيق، ومعايير الاختيار

جهاز تحديد الشمال الجيروسكوبي هو جهاز قياس بالقصور الذاتي يستخدم التأثير الجيروسكوبي لاستشعار السرعة الزاوية لدوران الأرض، وبالتالي تحديد اتجاه الشمال الحقيقي تلقائيًا. فهو لا يتأثر بالمجالات المغناطيسية الخارجية ولا يعتمد على إشارات الأقمار الصناعية مثل نظام تحديد المواقع العالمي (GPS)، مما يوفر مرجعًا ثابتًا وموثوقًا للسمت في الظروف القاسية، بما في ذلك البيئات ذات التداخل الكهرومغناطيسي القوي، والفراغات تحت الأرض، والمناطق القطبية. ويعتمد مبدأ تشغيله الأساسي على استخدام جيروسكوب عالي الدقة لاستشعار متجه السرعة الزاوية لدوران الأرض؛ ثم تُحسب الزاوية بين محور مرجع الجهاز والشمال الحقيقي وتُخرج كمعلومات سمتية. تقدم هذه المقالة تحليلًا مقارنًا منهجيًا لأجهزة تحديد الشمال الجيروسكوبية عبر أربعة أبعاد: تعريفات الدقة، والمعايير التقنية، وسيناريوهات التطبيق، ومعايير الاختيار الرئيسية.

أولاً: تعريفات الدقة: من المقاييس الأساسية إلى أنظمة التقييم الشاملة

فيما يتعلق بتعريفات الدقة، تُعبّر دقة تحديد الشمال عن انحراف معياري مقداره 1σ، ويُقاس بالدرجات أو الثواني القوسية. ينبغي أن يشمل التقييم الشامل خطأ تحديد الشمال المطلق، وقابلية التكرار، والخطية الدائرية، وخطأ قياس الاتجاه. يمكن لأجهزة تحديد الشمال بالألياف الضوئية تحقيق مستويات دقة ثابتة تصل إلى 0.02 درجة أو حتى 0.001 درجة؛ وبفضل الاستفادة من تأثير ساغناك والتحكم الرقمي الكامل ذي الحلقة المغلقة، يمكن أن يصل عدم استقرار انحيازها إلى 0.002 درجة/ساعة. وقد تحسّن أداء أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) بشكل ملحوظ في السنوات الأخيرة. حققت المنتجات المتطورة استقرارًا في الانحراف أفضل من 0.02 درجة/ساعة، مع دقة نموذجية لتحديد الشمال تتراوح بين 0.5 درجة و1 درجة (على سبيل المثال، يحقق جهاز Maixinminwei NF1100 دقة ≤1 درجة × ثانية (طول)، بينما يصل جهاز NF1200 إلى 0.5 درجة × ثانية (طول))، ويمكن لبعض المنتجات المصغرة تحقيق دقة 0.25 درجة في غضون ثلاث دقائق. تتفوق حلول الألياف الضوئية من حيث الدقة المطلقة، بينما توفر حلول الأنظمة الكهروميكانيكية الدقيقة (MEMS) مزايا من حيث الحجم والتكلفة.

ثانيًا: المعايير الفنية: نظام متعدد المستويات يمتد من المواصفات العسكرية إلى المعايير الوطنية

يشمل نظام المعايير الفنية لأجهزة تحديد الشمال الجيروسكوبية مستويات متعددة، بما في ذلك المعايير العسكرية الوطنية، ومعايير الصناعة، والمعايير الوطنية، موفرًا إطارًا شاملًا لتصميم المنتج وتصنيعه واختباره واعتماده. يجب أن تلتزم أجهزة تحديد الشمال الجيروسكوبية، سواءً كانت تعمل بالألياف الضوئية أو بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS)، بمتطلبات هذا النظام المعياري؛ ويُعدّ الامتثال صارمًا بشكل خاص في القطاع العسكري، حيث تتمتع المعايير ذات الصلة بقوة إلزامية أكبر. على مستوى المعايير العسكرية الوطنية، تُعتبر المواصفة العامة لأجهزة تحديد الشمال الجيروسكوبية GJB 2863A-2015 بمثابة الوثيقة المرجعية. فهي تنص على المتطلبات العامة، والمتطلبات التفصيلية، وأحكام ضمان الجودة، وتشكل الأساس الجوهري لتطوير وإنتاج جميع أجهزة تحديد الشمال ذات المواصفات العسكرية.

على مستوى المعايير الوطنية، يُعدّ المعيار GB/T 45570-2025، بعنوان "المتطلبات الفنية العامة للجيروسكوبات البصرية"، أحدث معيار وطني صادر. ويغطي هذا المعيار تصنيف المنتجات، والمتطلبات الفنية، وطرق الاختبار، ومواصفات وضع العلامات والتغليف الخاصة بالجيروسكوبات الليفية البصرية والجيروسكوبات الليزرية. ويُقدّم الملحق (ب) بيانات مرجعية حول مؤشرات الأداء الرئيسية لمنتجات الجيروسكوبات الليفية البصرية النموذجية، ما يُشكّل أساسًا فنيًا بالغ الأهمية لتصميم وإنتاج واعتماد أجهزة تحديد الشمال الليفية البصرية. إضافةً إلى ذلك، تُدير بعض الشركات عمليات الإنتاج وفقًا لمعايير أنظمة الجودة، مثل معيار ISO 9001:2008.

على مستوى مكونات الجيروسكوب، تحدد المواصفة القياسية GJB 10024-2021، بعنوان "طرق اختبار جيروسكوبات MEMS"، شروط الاختبار، والبنود، والأساليب الخاصة بجيروسكوبات MEMS؛ وهي تنطبق على اختبارات الأداء والوظائف لجيروسكوبات MEMS المستخدمة في أنظمة الملاحة والتوجيه والتحكم بالقصور الذاتي. أما المواصفة القياسية GJB 8898-2017، بعنوان "المواصفات العامة لجيروسكوبات الألياف الضوئية"، فتُحدد على وجه التحديد متطلبات الأداء وطرق الاختبار لجيروسكوبات الألياف الضوئية.

ثالثًا: سيناريوهات التطبيق: تطبيقات متعددة المجالات تتراوح من الخطوط الأمامية في ساحة المعركة إلى الهندسة تحت الأرض

تُستخدم أجهزة تحديد الشمال الجيروسكوبية في القطاعين العسكري والمدني، وتغطي نطاقًا واسعًا من ظروف التشغيل، بدءًا من تحديد الموقع بدقة عالية وثابتة، وصولًا إلى التوجيه الديناميكي في الوقت الفعلي. ونظرًا لاختلاف خصائص الأداء والتصميم الهيكلي، فإن أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) وأجهزة تحديد الشمال الجيروسكوبية بالألياف الضوئية لها سيناريوهات استخدام مختلفة.

في القطاع العسكري، تُعدّ أجهزة تحديد الشمال الجيروسكوبية من المعدات الأساسية للتوجيه السريع والسري لأنظمة الأسلحة. وبفضل دقتها الثابتة التي تصل إلى مستوى ثانية قوسية، تُستخدم أجهزة تحديد الشمال الليفية الضوئية على نطاق واسع في مهام المحاذاة عالية الدقة التي تشمل المدفعية، وقاذفات الصواريخ، وهوائيات الرادار، وأنظمة الملاحة بالقصور الذاتي البحرية. وبفضل مزاياها، مثل صغر الحجم، وانخفاض استهلاك الطاقة، وسرعة التشغيل، تشهد أجهزة تحديد الشمال بتقنية MEMS استخدامًا متزايدًا بشكل ملحوظ في منصات الأسلحة خفيفة الوزن. فهي تُسهّل عملية المحاذاة السريعة قبل الإطلاق للصواريخ، والقذائف، والمدفعية، والطائرات المسيّرة، ويمكن حتى دمجها في أجهزة محمولة للجنود، ومركبات تحت الماء، ومنصات الذخائر الموجهة - وهي سيناريوهات يصعب فيها تطبيق حلول الألياف الضوئية. في البيئات التي تتسم بالتداخل الكهرومغناطيسي أو انقطاع إشارة نظام تحديد المواقع العالمي (GPS)، فإن الطبيعة المستقلة تمامًا والمقاومة للتداخل لأجهزة تحديد الشمال بتقنية MEMS تجعلها أداة مثالية للتوجيه السري في أنظمة الأسلحة المتنقلة.

في القطاع المدني، تُستخدم أجهزة تحديد الشمال بالألياف الضوئية بشكل أساسي للتحكم الاتجاهي في حفر الأنفاق باستخدام آلات الحفر الدرعية، حيث توفر مرجعًا ثابتًا للشمال الحقيقي في أعماق الأنفاق حيث لا تتوفر إشارات نظام تحديد المواقع العالمي (GPS). في مجال استكشاف النفط والغاز، تُركّب هذه الأجهزة بالقرب من رأس الحفر لقياس سمت وميل البئر في الوقت الفعلي؛ وباعتبارها تقنية أساسية للحفر الموجه، فإنها تحقق دقة تصل إلى ±0.1 درجة تقريبًا. في مجال الجيوديسيا والهندسة الدقيقة، توفر هذه الأجهزة مراجع سمت عالية الدقة للمحطات الشاملة وأجهزة تتبع الليزر، وتُستخدم لمراقبة تشوه المنشآت مثل الجسور والسدود، محققةً دقة ثابتة تصل إلى ≤0.02 درجة. بفضل فعاليتها من حيث التكلفة، وصغر حجمها، وانخفاض استهلاكها للطاقة، توفر أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) تحكمًا موثوقًا في الاتجاه والوضع في بيئات لا تتوفر فيها إشارات نظام تحديد المواقع العالمي (GPS) أو مقياس المغناطيسية، مثل حفر أنفاق مناجم الفحم وعمليات التعدين العامة؛ بالإضافة إلى ذلك، يمكن لأنظمة MEMS المتكاملة تحقيق دقة اتجاه تصل إلى 0.25 درجة في قطارات السكك الحديدية. بشكل عام، تتيح تقنية MEMS أجهزة أصغر حجماً وأخف وزناً لتحديد اتجاه الشمال تلبي احتياجات معظم الصناعات المدنية بدقة متوسطة إلى عالية المستوى، مما يجعلها مناسبة بشكل خاص للمجالات ذات بيئات المسح المحدودة.

فيما يتعلق بالتكيف البيئي، فإن أجهزة تحديد الشمال بالألياف الضوئية حساسة لتقلبات درجات الحرارة وكبيرة الحجم، مما يتطلب تعويض الانحراف عند وجود تدرجات حرارية كبيرة تحت الأرض. في المقابل، توفر أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) مقاومة للاهتزاز والصدمات وقدرات دمج مدمجة، على الرغم من أن تحملها لدرجات الحرارة العالية محدود إلى حوالي 85 درجة مئوية. وبالتالي، تتمتع حلول الألياف الضوئية بميزة في سيناريوهات الحفر المستمر في الآبار تحت درجات حرارة عالية. رابعًا: اعتبارات الاختيار الرئيسية: تحليل شامل للمفاضلة

عند الاختيار بين أجهزة MEMS وأجهزة البحث عن الشمال بالألياف الضوئية، يجب على المرء أن يوازن بين عوامل متعددة - بما في ذلك متطلبات الدقة، وبيئات التشغيل، والخصائص الديناميكية، والحجم والوزن، وميزانيات التكلفة، وقدرات التكامل - حيث تختلف الأولويات بشكل كبير اعتمادًا على سيناريو التطبيق.

 تُحدد متطلبات الدقة اختيار التقنية: ففي التطبيقات عالية الدقة التي تتطلب دقة ≤ 0.1 درجة، مثل محاذاة أنظمة الملاحة بالقصور الذاتي المحمولة على السفن أو إنشاء نقاط مرجعية جيوديسية عالية الدقة، تُعد أجهزة تحديد الشمال بالألياف الضوئية الخيار الوحيد عادةً، إذ توفر دقة ثابتة تصل إلى 0.02 درجة أو حتى 0.001 درجة. في المقابل، إذا كانت الدقة المطلوبة تتراوح بين 0.2 درجة و1.0 درجة، وكان عامل التكلفة مهمًا، فإن تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) هي الخيار الأمثل؛ إذ توفر بعض منتجاتها محاذاة سريعة خلال 30 ثانية (بدقة 1 درجة) أو محاذاة دقيقة خلال 90 ثانية (بدقة 0.5 درجة)، مما يُظهر مزايا واضحة في الاستجابة الديناميكية.

 يُعدّ الحجم والوزن واستهلاك الطاقة من العوامل بالغة الأهمية في التطبيقات الحديثة. يمكن تصغير أجهزة تحديد الاتجاه الشمالي بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) إلى مكعبات بحجم 40 مم تقريبًا، بوزن أقل من 70 غرامًا واستهلاك طاقة منخفض يصل إلى 1.5 واط، مما يجعلها مثالية للمنصات الحساسة للحمولة، مثل معدات الجندي الفردية. أما أجهزة الألياف الضوئية التقليدية فهي أكبر حجمًا بكثير وتستهلك طاقة أكبر؛ ورغم التحسينات الأخيرة، لا تزال متأخرة بشكل كبير عن تقنية MEMS في هذه الجوانب، مما يجعل MEMS عمليًا التقنية الوحيدة القابلة للتطبيق في التطبيقات ذات المساحة المحدودة.

· تُعدّ القدرة على التكيف مع البيئة عاملاً أساسياً آخر في الاختيار. توفر أجهزة MEMS الموجهة نحو الشمال مقاومة فائقة للاهتزازات والصدمات، مما يجعلها مناسبة للمنصات الديناميكية مثل المركبات والطائرات؛ كما أن كلا التقنيتين لا تتأثران بتداخل المجال المغناطيسي. تتميز حلول الألياف الضوئية بميزة في البيئات ذات درجات الحرارة العالية (لعدم وجود قيود على درجة حرارة أشباه الموصلات)، مما يجعلها مناسبة بشكل خاص للحفر المستمر في الآبار العميقة ذات درجات الحرارة العالية. في حين أن أجهزة MEMS لديها قدرة تحمل أقل قليلاً لدرجات الحرارة العالية، فإن كلا التقنيتين تغطيان عموماً نطاق درجة حرارة تشغيل من -40 درجة مئوية إلى +80 درجة مئوية.

· يؤثر الهيكل الميكانيكي وآليات الفهرسة بشكل مباشر على قرار الاختيار. تستخدم أجهزة تحديد الشمال بالألياف الضوئية جيروسكوبًا أحادي المحور مع آلية فهرسة ميكانيكية؛ ورغم أنها توفر دقة ثابتة عالية، إلا أن أداءها الديناميكي محدود، وهي عرضة للانحراف تحت تأثير الاهتزاز. في المقابل، تستخدم أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) عادةً تكوينًا ثلاثي المحاور يُلغي الحاجة إلى آليات الفهرسة، مما ينتج عنه استجابة ديناميكية فائقة ومقاومة للاهتزاز؛ وفي الوقت نفسه، تحقق بعض نماذج MEMS أحادية المحور منخفضة التكلفة تخفيضات في التكلفة مع الحفاظ على الدقة من خلال تقنيات التعديل الدوراني.

· تُعدّ اعتبارات التكلفة بالغة الأهمية خلال عملية الاختيار. تتطلب أجهزة تحديد الشمال باستخدام الألياف الضوئية تكاليف شراء أولية مرتفعة، حيث تصل أسعار الطرازات المتطورة منها إلى مئات الآلاف من اليوانات. في المقابل، تستفيد أجهزة تحديد الشمال بتقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) من عمليات الإنتاج الضخم لأشباه الموصلات، مما يوفر تكاليف أقل بكثير مع الحفاظ على دقة مماثلة. إذا لم تكن متطلبات الدقة صارمة للغاية، وكانت التكلفة هي العامل الرئيسي، فإن تقنية MEMS توفر ميزة اقتصادية واضحة. تتميز كلتا التقنيتين بتصميمات صلبة بالكامل مع تكاليف صيانة معقولة؛ ومع ذلك، توفر أجهزة MEMS مستويات تكامل أعلى، وعادةً ما تُظهر معدلات فشل أقل.

· تُعدّ إمكانيات التكامل وواجهات الاتصال من التفاصيل التقنية الأساسية في عملية الاختيار. تدعم أجهزة الجيروسكوب الشائعة لتحديد الشمال واجهات تسلسلية مثل RS422 وRS232 وCAN، بترددات إخراج بيانات تتراوح عادةً بين 100 و200 هرتز؛ لذا ينبغي على المستخدمين التأكد من توافقها مع أنواع واجهات نظامهم المضيف ومتطلبات بروتوكول البيانات. وفيما يتعلق بتكامل نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، توفر بعض المنتجات المتطورة وظائف إدخال مزامنة PPS وإخراج TOV، مما يُمكّن من مزامنة الوقت بين بيانات القصور الذاتي وأجهزة استقبال الأقمار الصناعية الخارجية.

يُعدّ اختيار جهاز جيروسكوب لتحديد الشمال عملية منهجية تتضمن مراعاة الدقة والتكلفة وبيئة التشغيل والخصائص الديناميكية والتكامل. يتميز كل من مساري تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS) والألياف الضوئية بمزايا أساسية وحدود تشغيلية مختلفة؛ فلا يوجد مسار متفوق بطبيعته على الآخر. ينبغي على المستخدمين إجراء تقييم شامل لمتطلبات مهمتهم لتحقيق التوازن الأمثل بين هذين النهجين: ففي التطبيقات الاستراتيجية التي تُعطي الأولوية لأقصى دقة بغض النظر عن التكلفة، تظل أجهزة تحديد الشمال بالألياف الضوئية الخيار الأمثل؛ أما في السيناريوهات التكتيكية والمدنية التي تُعطي الأولوية للتصغير والاستجابة السريعة والفعالية من حيث التكلفة، فإن أجهزة تحديد الشمال بتقنية MEMS تُقدم حلاً أكثر عملية ومرونة. مع استمرار تحسن دقة جيروسكوب MEMS وتقدم تقنية تصغير جيروسكوب الألياف الضوئية، تتلاشى الحدود بين هاتين التقنيتين بشكل متزايد. من المرجح أن تركز قرارات الاختيار المستقبلية بشكل أكبر على القيود المحددة لسيناريو المهمة بدلاً من التركيز على التصنيفات التقنية وحدها، وهو تحول سيوفر بلا شك للمستخدمين النهائيين نطاقًا أوسع من الخيارات وقيمة أداء أفضل من حيث التكلفة.
