مقارنة شاملة بين أنظمة الملاحة بالقصور الذاتي بتقنية MEMS وأنظمة الملاحة بالقصور الذاتي بالألياف الضوئية: المعايير والتكلفة والأبعاد

تنقسم الأساليب التقنية السائدة حاليًا لأنظمة الملاحة بالقصور الذاتي إلى فئتين رئيسيتين: الملاحة بالقصور الذاتي القائمة على الأنظمة الكهروميكانيكية الدقيقة (MEMS)، والملاحة بالقصور الذاتي القائمة على الألياف الضوئية (التي تعتمد على مبادئ التداخل البصري). تختلف هاتان التقنيتان اختلافًا جوهريًا في مبادئهما الفيزيائية، ومؤشرات أدائهما، وهياكل تكلفتهما، وسيناريوهات تطبيقهما. تقدم هذه المقالة مقارنة شاملة ومتعددة الأبعاد بين هاتين التقنيتين لمساعدة المهندسين على اتخاذ قرارات مدروسة خلال عملية الاختيار.

أولاً: الاختلافات الجوهرية في مبادئ التشغيل

تستخدم أنظمة الملاحة بالقصور الذاتي بتقنية MEMS تقنية التصنيع الدقيق للسيليكون لإنتاج كتل دقيقة متحركة على شريحة. عند تحرك الحامل، تتسبب قوى القصور الذاتي في إزاحة هذه الكتل، مما يُولد إشارات كهربائية عبر تغيرات السعة - وهو تصميم صلب بالكامل بدون أجزاء دوارة. أما أنظمة الملاحة بالقصور الذاتي بالألياف الضوئية فتعتمد على تأثير ساغناك، حيث ينقسم شعاع الليزر إلى شعاعين ينتشران في اتجاهين متعاكسين داخل ملف من الألياف الضوئية. يُحدث دوران الحامل فرقًا في المسار البصري بين الشعاعين، ويتم حساب السرعة الزاوية من خلال كشف التداخل. وتزداد الحساسية مع طول ملف الألياف.

تحدد هذه الاختلافات من حيث المبدأ الخصائص الجوهرية لكل تقنية: تعمل أنظمة MEMS كمستشعرات "كتلة الحالة الصلبة" - غير حساسة للاهتزاز ولكنها محدودة بدقة التصنيع - بينما تعمل أنظمة الألياف البصرية كـ "مقاييس تداخل بصرية"، قادرة على دقة عالية ولكنها تتأثر بشكل كبير بطول الألياف ودرجة الحرارة.

ثانياً: مقارنة معايير الأداء الأساسية

يُعدّ استقرار الانحياز المقياس الأساسي لقياس دقة الملاحة بالقصور الذاتي. تتراوح القيم النموذجية لأنظمة الملاحة بالقصور الذاتي بتقنية MEMS بين 0.5 درجة/ساعة و10 درجات/ساعة؛ بينما تصل المنتجات التكتيكية المتطورة إلى دقة تتراوح بين 0.05 درجة/ساعة و0.1 درجة/ساعة، إلا أنها تقترب من الحد الأقصى لدقة هذه التقنية. في المقابل، تُظهر أنظمة الملاحة بالقصور الذاتي الليفية البصرية استقرارًا في الانحياز يتراوح عادةً بين 0.01 درجة/ساعة و0.1 درجة/ساعة، مع وصول المنتجات المتطورة إلى دقة 0.001 درجة/ساعة (بمستوى ثانية قوسية). تُظهر الأنظمة الليفية البصرية تفوقًا واضحًا في السيناريوهات التي تتطلب ملاحة بالقصور الذاتي فقط لفترات تتراوح بين عدة دقائق وعشرات الدقائق.

يعكس الانحراف العشوائي للزاوية تأثير الضوضاء البيضاء على تكامل الاتجاه. تتراوح القيم النموذجية لأنظمة الملاحة بالقصور الذاتي بتقنية MEMS بين 0.1°/√h و0.5°/√h، بينما يمكن لأنظمة الألياف الضوئية تحقيق قيم منخفضة تصل إلى 0.001°/√h أو 0.01°/√h. هذا يعني أنه خلال المناورات الديناميكية قصيرة المدى، يكون خرج الاتجاه من أنظمة الملاحة بالقصور الذاتي بالألياف الضوئية أكثر سلاسة وأقل اهتزازًا.

اللاخطية في عامل المقياس: بالنسبة لأنظمة الملاحة بالقصور الذاتي بتقنية MEMS، يتراوح هذا عادةً بين 0.1% و1%، بينما يمكن لأنظمة الألياف الضوئية أن تصل إلى 0.001% إلى 0.01%. وتُعد ميزة اللاخطية هذه بالغة الأهمية للمناورات عالية الديناميكية (مثل تلك التي تقوم بها الصواريخ أو الطائرات المقاتلة).

خطأ الانحياز الحراري الكامل: تتميز مواد السيليكون المستخدمة في أنظمة MEMS بمعاملات حرارية عالية؛ فبدون تعويض، قد يصل الانحراف الحراري لأنظمة MEMS بالقصور الذاتي إلى عشرات أو حتى أكثر من مئة درجة مئوية/ساعة/درجة مئوية. تستخدم منتجات MEMS الحديثة عالية الجودة تعويضًا حراريًا متكاملًا ومطابقة متعددة الحدود لتقليل الانحراف الحراري إلى أقل من درجة مئوية واحدة/ساعة/درجة مئوية. كما أن أنظمة الألياف الضوئية حساسة لدرجة الحرارة، ولكن يمكن التخفيف جزئيًا من معامل درجة حرارة ملف الألياف نفسه من خلال تقنيات اللف المتناظر؛ وبالاقتران مع التحكم الدقيق في درجة الحرارة، يمكن الحفاظ على خطأ درجة الحرارة الكامل أقل من 0.01 درجة مئوية/ساعة/درجة مئوية.

خطأ تصحيح الاهتزاز: أنظمة القصور الذاتي الكهروميكانيكية الدقيقة (MEMS) عرضة لانحراف التيار المستمر تحت تأثير الاهتزازات الشديدة عالية التردد، وهو عيب متأصل فيها. أما أنظمة الألياف الضوئية، التي تفتقر إلى كتل اختبار متحركة، فتُظهر مقاومة ممتازة للاهتزاز، وتحافظ على دقة أفضل بكثير من أنظمة MEMS في البيئات المهتزة.

زمن بدء التشغيل وخصائص الاستجابة: تُخرج أنظمة القصور الذاتي الكهروميكانيكية الدقيقة (MEMS) البيانات فور تشغيلها، بأزمنة بدء تشغيل في نطاق أجزاء من الثانية. أما أنظمة الألياف الضوئية فتتطلب فترة تسخين واستقرار (تتراوح عادةً من عشرات الثواني إلى عدة دقائق) لأن مصدر الضوء وملف الألياف يجب أن يصلا إلى حالة التوازن الحراري؛ وإلا سيحدث انحراف كبير في نقطة الصفر.

ثالثًا: هيكل التكلفة ونطاق الأسعار

تستفيد أنظمة القياس بالقصور الذاتي بتقنية MEMS من عمليات تصنيع أشباه الموصلات واسعة النطاق، مما يؤدي إلى انخفاض تكاليف الوحدة بشكل كبير. تتراوح الأسعار من 3 إلى 15 دولارًا لرقائق MEMS IMU المخصصة للمستهلكين، ومن 100 إلى 500 دولار للوحدات الصناعية (التي تتميز بتعويض درجة الحرارة والمعايرة)، وما يقرب من 1000 إلى 3000 دولار لأنظمة القياس بالقصور الذاتي بتقنية MEMS التكتيكية (بما في ذلك الخوارزميات).

تعتمد تكلفة أنظمة قياس القصور الذاتي بالألياف الضوئية بشكل أساسي على ملف الألياف، وعمليات اللف الدقيقة، ومصدر الضوء (SLD)، وكاشف الضوء. تتطلب ملفات الألياف لفًا عالي الدقة، مما يستلزم تكاليف عمالة ومعدات مرتفعة، وعلى عكس الرقائق الإلكترونية، لا يمكنها الاستفادة من وفورات الحجم لخفض الأسعار. تتراوح أسعار وحدات الجيروسكوب الليفي البصري منخفضة الدقة (استقرار الانحياز في حدود 1 درجة/ساعة) بين 2000 و5000 دولار أمريكي تقريبًا؛ بينما تتراوح تكلفة الوحدات متوسطة الدقة (في حدود 0.1 درجة/ساعة) بين 8000 و20000 دولار أمريكي تقريبًا؛ أما الوحدات عالية الدقة (في حدود 0.01 درجة/ساعة أو أفضل) فقد تتجاوز 50000 إلى 100000 دولار أمريكي.

فيما يتعلق بهيكل التكلفة، تتميز أجهزة MEMS بتكاليف هامشية منخفضة للغاية، مما يجعلها مناسبة للنشر على نطاق واسع؛ وعلى العكس من ذلك، فإن أنظمة الملاحة بالقصور الذاتي بالألياف الضوئية (INS) لها تكاليف عالية لكل وحدة، على الرغم من أن سقف أدائها يتجاوز بكثير سقف أداء MEMS.

رابعاً: الحجم والوزن واستهلاك الطاقة

تتميز وحدات قياس سرعة الرياح الصناعية عالية الدقة بتقنية MEMS بتصميم معياري مصغر، حيث يبلغ طول ضلعها عادةً 30-60 مم فقط. يسمح هيكلها المدمج - الخالي من المكونات البصرية الزائدة - بدمجها مباشرةً في منصات توربينات الرياح أو المعدات المضيفة الصغيرة مع مساحة تركيب ضئيلة. في المقابل، تتضمن وحدات قياس سرعة الرياح بالألياف الضوئية ملفات ألياف، ومصادر ليزر، ودوائر إزالة التضمين الضوئي، وهياكل تحكم حراري؛ وبالتالي، يبلغ طولها عادةً 100-200 مم، وتشغل حجمًا أكبر من وحدات MEMS بمقدار 5-10 مرات، وتتطلب مساحة تركيب كبيرة، وهي غير مناسبة للدمج في المعدات المدمجة.

تستخدم وحدات الملاحة بالقصور الذاتي بتقنية MEMS تقنية MEMS القائمة على السيليكون، مما يحافظ على وزنها الإجمالي بين 20 و80 غرامًا. هذا الوزن الخفيف للغاية لا يُضيف أي حمولة إضافية على المنصات العائمة البحرية أو هياكل التثبيت خفيفة الوزن، مما يجعلها مثالية للتركيبات الخفيفة والتركيبات الخالية من الإجهاد. أما وحدات الملاحة بالقصور الذاتي بالألياف الضوئية، فتتميز بهياكل بصرية معقدة وأغلفة معدنية ثقيلة ومكونات عزل حراري، مما ينتج عنه وزن إجمالي يتراوح بين 500 و2000 غرام. هذا الوزن الكبير يحد من استخدامها في المنصات الثابتة الثقيلة ويجعلها غير مناسبة لسيناريوهات المراقبة التي تتطلب تصميمات خفيفة الوزن أو قيودًا صارمة على الحمولة. تعمل أنظمة الملاحة بالقصور الذاتي بتقنية MEMS بواسطة دوائر إلكترونية مدمجة وتعمل باستهلاك منخفض للغاية للطاقة - عادةً ما بين 0.3 و2 واط فقط في حالة التشغيل المستقر. وهي تدعم التشغيل طويل الأمد بالبطارية والمراقبة المستمرة (24/7) منخفضة الطاقة، مما يجعلها مثالية للمعدات خفيفة الوزن المنتشرة في البيئات الميدانية النائية أو المحيطات المفتوحة التي تفتقر إلى مصدر طاقة مستمر. في المقابل، تتطلب أنظمة الملاحة بالقصور الذاتي الليفية البصرية طاقة مستمرة لمصدر الليزر، ووحدة فك تشفير الإشارة الضوئية، ووحدات التحكم في درجة الحرارة. تتراوح طاقة التشغيل الأساسية لهذه الأنظمة عمومًا بين 10 و30 واط، أي أعلى بعشرات المرات من أنظمة MEMS، كما أنها تتطلب هياكل إضافية لتبديد الحرارة، مما يحد من استخدامها في المنصات الهندسية الثابتة ذات الطاقة الرئيسية المستقرة وسعة الطاقة الكافية.

خامساً: القدرة على التكيف مع البيئة والموثوقية

أنظمة الملاحة بالقصور الذاتي بتقنية MEMS هي أجهزة صلبة بالكامل بدون أجزاء متحركة، مما يوفر موثوقية نظرية عالية. مع ذلك، في ظروف الصدمات القوية (أكثر من 10000 غرام) والاهتزازات الشديدة، قد تلتصق كتلة السيليكون المقاومة أو تنكسر. وحدات MEMS العسكرية، ذات التغليف المتخصص، قادرة على تحمل صدمات تصل إلى 20000 غرام. يتراوح نطاق درجة حرارة التشغيل القياسي لها بين -40 درجة مئوية و85 درجة مئوية، ويمكن توسيعه إلى ما بين -55 درجة مئوية و125 درجة مئوية من خلال الحماية.

تفتقر أنظمة الملاحة بالقصور الذاتي القائمة على الألياف الضوئية إلى الأجزاء المتحركة؛ فبما أن ملف الألياف الضوئية مصنوع أساسًا من الألياف الزجاجية، فإنه يوفر مقاومة فائقة للصدمات والاهتزازات مقارنةً بأنظمة MEMS. مع ذلك، فإن الملف حساس للانحناء والإجهاد، وقد يؤدي التغليف غير المناسب إلى زيادة الفقد البصري. توفر أنظمة الألياف الضوئية نطاقًا أوسع للتكيف مع البيئات المختلفة، مما يجعلها مناسبة للظروف القاسية مثل ضغط الغواصات في أعماق البحار، والحركة المستمرة للسفن، وبيئات الإطلاق ذات التسارع العالي.

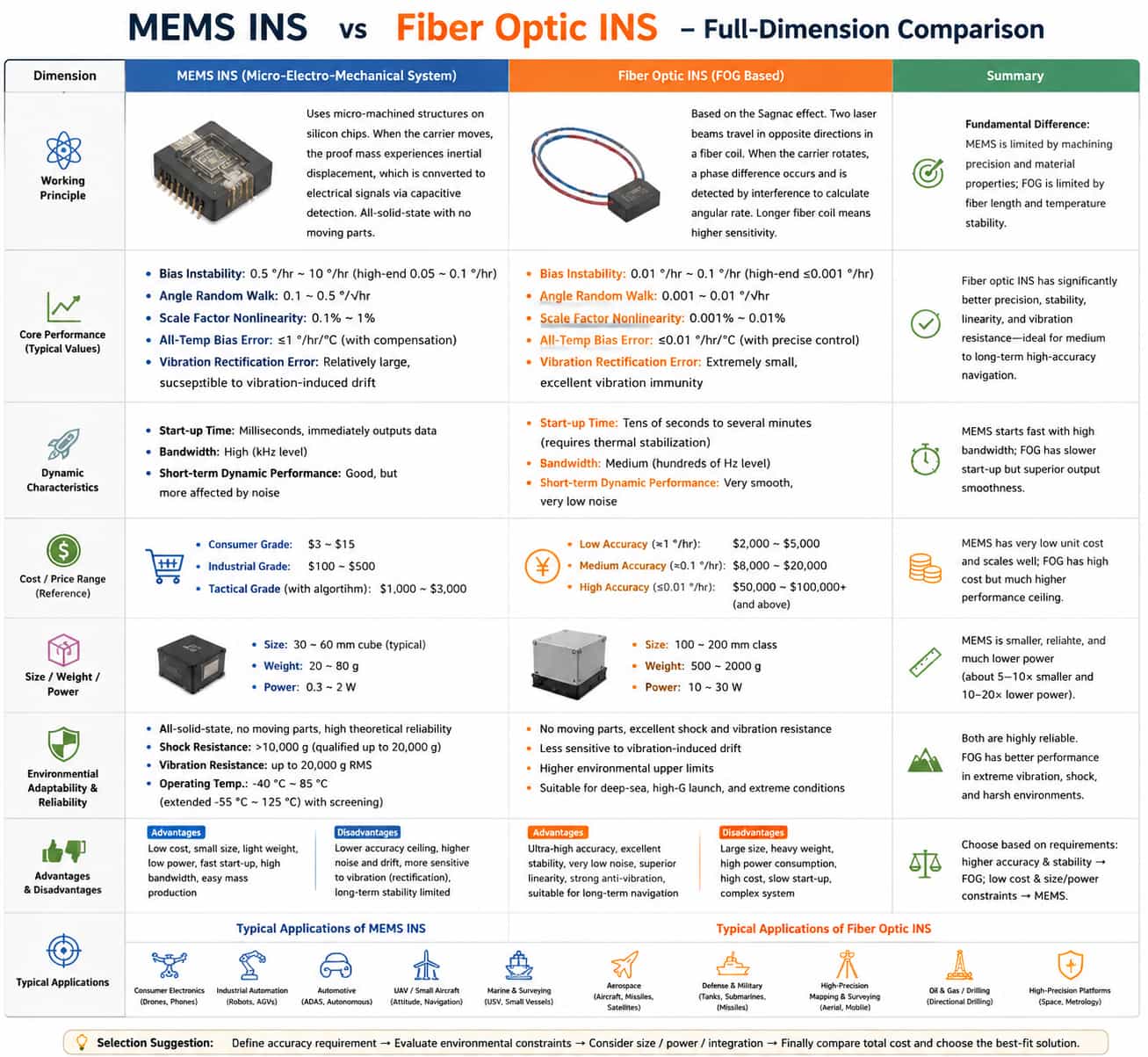

ملخص المقارنة الشاملة

تتفوق أنظمة الملاحة بالقصور الذاتي بتقنية MEMS من حيث الحجم والوزن واستهلاك الطاقة والتكلفة وسرعة التشغيل، لكنها تتخلف في دقة القياس القصوى الممكنة ومقاومة الانحراف الناتج عن الاهتزازات. أما أنظمة الألياف الضوئية فتتفوق في الدقة الفائقة والاستقرار طويل الأمد ومقاومة التداخلات البيئية، لكنها أقل تنافسية من حيث الحجم واستهلاك الطاقة والتكلفة ووقت التشغيل. لا يوجد خيار "صحيح" أو "خاطئ"، إنما المسألة تتعلق فقط بمدى ملاءمة النظام: حدد أولاً متطلبات الدقة، ثم ضع في اعتبارك القيود البيئية، وأخيراً قيّم العوامل الاقتصادية.
