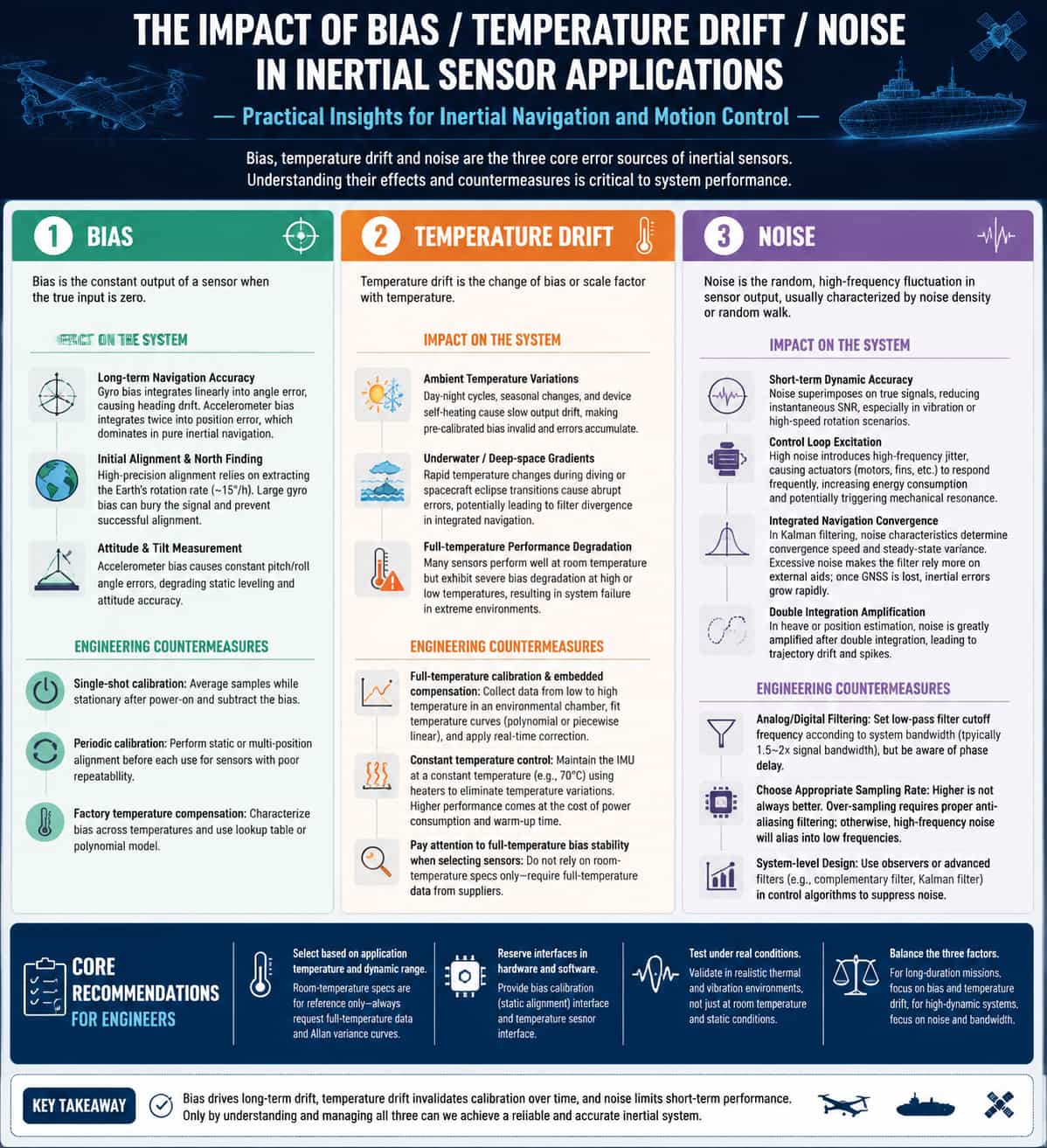

في مشاريع الملاحة بالقصور الذاتي والتحكم في الحركة، يُعدّ كلٌّ من انحياز المستشعر، والانحراف الحراري، والتشويش، المصادر الرئيسية الثلاثة للأخطاء التي تؤثر على أداء النظام. يوضح القسم التالي مظاهر هذه الأخطاء، وتأثيرها على النظام، واستراتيجيات التخفيف منها من منظور هندسي.
1. التحيز
يشير الانحياز إلى خرج ثابت للمستشعر في حالة انعدام المدخلات. في التطبيقات الهندسية، يؤثر الانحياز بشكل مباشر على دقة التكامل على المدى الطويل وقدرات المحاذاة.
• دقة الملاحة على المدى الطويل: يتراكم انحراف الجيروسكوب خطيًا ليتحول إلى خطأ زاوي من خلال التكامل؛ وكلما زاد الانحراف، زادت سرعة انحراف الاتجاه. ويتحول انحراف مقياس التسارع إلى خطأ في الموقع من خلال التكامل المزدوج، ليصبح مصدرًا رئيسيًا للخطأ، لا سيما في الملاحة بالقصور الذاتي البحتة دون تصحيحات خارجية.
• المحاذاة الأولية والبحث عن الشمال: يتطلب البحث عن الشمال بدقة عالية استخراج مكون الإشارة إلى الشمال من السرعة الزاوية للأرض (حوالي 15 درجة / ساعة)؛ إذا كان انحياز الجيروسكوب مفرطًا، فإن الإشارة تطغى عليها، مما يجعل المحاذاة الفعالة مستحيلة.
• قياس الوضع والميل: يؤدي انحياز مقياس التسارع بشكل مباشر إلى انحرافات ثابتة في زوايا الميل والدوران، مما يؤثر على دقة الوضع الأفقي الثابت.
التخفيف الهندسي:
· معايرة/تعويض الحدث الفردي: قم بإجراء أخذ عينات ثابتة وحساب المتوسط بعد التشغيل، ثم اطرح قيمة الإزاحة الثابتة.
• المعايرة الدورية: بالنسبة لأجهزة الاستشعار ذات التكرارية الضعيفة، قم بإجراء محاذاة القاعدة الثابتة أو محاذاة الفهرسة قبل كل استخدام.
• التعويض الحراري على مستوى المصنع: تسجيل قيم الانحياز عند درجات حرارة مختلفة لإنشاء جداول بحث أو نماذج متعددة الحدود.
2. الانجراف الحراري
يشير الانحراف الحراري إلى التغير في انحياز المستشعر أو عامل القياس الناتج عن تغيرات درجة الحرارة. في بيئات التشغيل ذات نطاق درجات الحرارة الواسع، غالبًا ما تكون الأخطاء الناتجة عن الانحراف الحراري أكبر بمقدار يتراوح بين عشرة ومئة ضعف من انحياز درجة حرارة الغرفة.
• تقلبات درجة الحرارة المحيطة: تؤدي الاختلافات اليومية في درجة الحرارة والتغيرات الموسمية والتسخين الذاتي للمعدات إلى انحراف بطيء في خرج المستشعر، مما يؤدي إلى إبطال قيم الانحياز المعايرة مسبقًا ويؤدي إلى تراكم أخطاء التكامل بمرور الوقت.
• تدرجات درجة الحرارة تحت الماء/في أعماق الفضاء: يمكن أن تتسبب التغيرات السريعة في درجة الحرارة - كما هو الحال عند غوص مركبة أو دخول مركبة فضائية/خروجها من منطقة ظل - في حدوث أخطاء مفاجئة نتيجة للانحراف الحراري، مما قد يؤدي إلى تباين في مرشحات الملاحة المتكاملة. • تدهور الأداء عبر نطاق درجات الحرارة: تتميز العديد من أجهزة الاستشعار بمواصفات ممتازة عند درجة حرارة الغرفة، ولكن أداءها عند انعدام الانحياز يتدهور بشكل كبير عند درجات الحرارة المرتفعة أو المنخفضة، مما قد يتسبب في فشل النظام بالكامل في البيئات القاسية.
التدابير الهندسية المضادة:
· معايرة درجة الحرارة الكاملة + التعويض المدمج: يتم التقاط خرج المستشعر في الوقت الحقيقي داخل غرفة حرارية عبر نطاق درجة حرارة التشغيل؛ يتم تركيب منحنى درجة الحرارة (متعدد الحدود أو خطي متقطع)، وتقوم الشريحة أو كمبيوتر الملاحة بتطبيق تصحيحات في الوقت الحقيقي بناءً على درجة الحرارة الحالية.
• التحكم في درجة الحرارة الثابتة: في التطبيقات المتطورة (مثل أنظمة الملاحة بالقصور الذاتي ذات المستوى الاستراتيجي)، تحافظ السخانات على وحدة القياس بالقصور الذاتي عند درجة حرارة ثابتة (على سبيل المثال، 70 درجة مئوية) للقضاء على تقلبات درجة الحرارة، وإن كان ذلك على حساب زيادة استهلاك الطاقة وأوقات بدء التشغيل الأطول.
• إعطاء الأولوية لاستقرار درجة الحرارة الكاملة بدون انحياز أثناء الاختيار: يقدم العديد من الموردين مواصفات درجة حرارة الغرفة فقط - وهو ما قد يكون مضللاً للمشروع - لذلك من الضروري طلب بيانات الأداء عند درجة الحرارة الكاملة.
3. الضوضاء
يشير مصطلح الضوضاء إلى التقلبات العشوائية عالية التردد في خرج المستشعر، والتي تتميز عادةً بمعاملات المشي العشوائي أو كثافة الضوضاء. ويُلاحظ تأثيرها بشكل أساسي في الديناميكيات قصيرة المدى واستقرار النظام.
• دقة ديناميكية قصيرة المدى: يؤدي التشويش المتراكب على الإشارة الحقيقية إلى تقليل نسبة الإشارة إلى الضوضاء اللحظية (SNR)، وهو تأثير بارز بشكل خاص أثناء الاهتزاز أو الدوران عالي السرعة.
• إثارة حلقة التحكم: تؤدي مستويات الضوضاء العالية إلى حدوث ارتعاش عالي التردد، مما يتسبب في استجابة المشغلات (مثل المحركات أو أسطح التحكم) بشكل متكرر؛ وهذا يزيد من استهلاك الطاقة وقد يؤدي إلى حدوث رنين ميكانيكي.
• تقارب الملاحة المتكاملة: في ترشيح كالمان، تحدد خصائص الضوضاء معدل التقارب والتباين في الحالة المستقرة لتقديرات الحالة؛ الضوضاء المفرطة تجبر المرشح على الاعتماد بشكل أكبر على بيانات المساعدة الخارجية، مما يعني أنه في حالة فقدان قفل GNSS، ستنمو أخطاء القصور الذاتي البحتة بسرعة.
• تأثير تضخيم التكامل المزدوج: في قياس الارتفاع أو الملاحة التقديرية، يتم تضخيم الضوضاء بشكل كبير بعد التكامل المزدوج، مما يؤدي إلى انحراف المسار أو ارتفاعات مفاجئة في الإشارة.
التدابير الهندسية المضادة:
• الترشيح التناظري/الرقمي: يتم ضبط ترددات قطع مرشح التمرير المنخفض بناءً على عرض نطاق النظام (عادةً من 1.5 إلى 2 ضعف عرض نطاق الإشارة)، على الرغم من أن هذا يؤدي إلى تأخر في الطور.
• اختيار معدل أخذ العينات المناسب: ليس بالضرورة أن يكون المعدل الأعلى أفضل؛ فزيادة معدل أخذ العينات تستلزم استخدام ترشيح مضاد للتشويه لمنع تداخل الضوضاء عالية التردد مع نطاق الترددات المنخفضة. تصميم النظام: استخدام المراقبين أو طرق الترشيح ذات الرتبة الأعلى (مثل الترشيح التكميلي أو ترشيح كالمان) ضمن خوارزميات التحكم لكبح تأثير الضوضاء.
4. توصيات رئيسية لمهندسي المشاريع
• تحديد المعلمات بناءً على درجة حرارة التطبيق ونطاقاته الديناميكية؛ التعامل مع مواصفات درجة حرارة الغرفة كمرجع فقط، والإصرار على الحصول على بيانات أداء درجة الحرارة الكاملة ومنحنيات تباين ألان.
· دمج واجهات لتعويض الانحياز (المعايرة الثابتة) ومستشعرات درجة الحرارة في تصميمات الأجهزة والبرامج.
• إجراء الاختبارات والتحقق في ظل ظروف حرارية واهتزازية واقعية، بدلاً من الاعتماد فقط على الاختبارات الثابتة في درجة حرارة الغرفة.
• موازنة الانحياز، وانحراف درجة الحرارة، والضوضاء: إعطاء الأولوية للانحياز وانحراف درجة الحرارة للتطبيقات طويلة الأمد، وإعطاء الأولوية للضوضاء وعرض النطاق الترددي للتطبيقات عالية الديناميكية.
