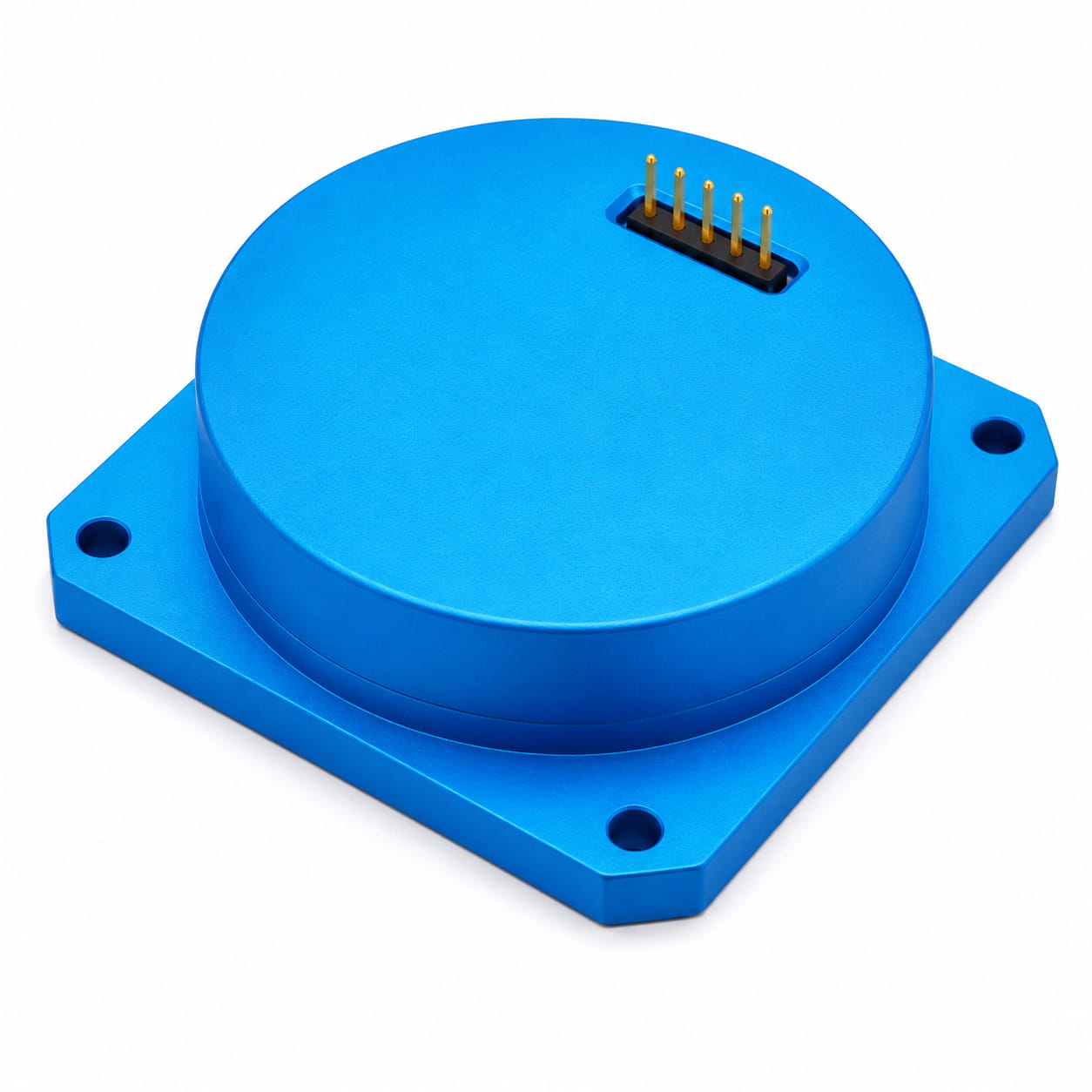

GFOG-103 fiber optic gyroscope (hereinafter referred to as "this product") is an angular rate sensor that integrates optics, mechanics, and electronics. Based on the Sagnac effect, it integrates various micro-nano fiber optic devices, and achieves the detection process through the detection, processing, and feedback of the phase difference generated by two beams of light propagating in opposite directions.
رقم القطعة، :
GFOG-103الطلب (الحد الأدنى للكمية) :
1مستوى الحماية :
IP67موصل :
RS422Product Series and Parameters
| Zero bias stability | ≤0.05 °/hr (1σ,10s) | 2h continuous testing, 10s smooth results |
| Stabilization time | ＜100 s | |
| Zero bias repeatability | ≤0.05 °/hr (1σ) |
6 test data calculation results |
| Random walk coefficient | ≤0.005 °/ | |
| The Scale factor of Nonlinearity | ≤20 ppm (1σ) | normal atmospheric temperature |
| The Scale factor of Repeatability | ≤20 ppm (1σ) | normal atmospheric temperature |
| Full-temperature scale factor repeatability | ≤300 ppm (1σ) | -40℃～+60℃ |
| Dynamic range | ±500°/s | |
| Magnetic field sensitivity | ≤0.05 °/hr/Gs | |
| Working temperature | -40℃～+70℃ | |
| Storage temperature | -50℃～+70℃ | |
| Vibration conditions | 4.2g,20Hz～2000Hz | Sweep frequency vibration has no resonance |
Production process
Product dimension
Graph 2 Outline dimensions of G-F70ZKH
Application Scenarios
FAQ
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب G-F2X64 ثنائي المحور منخفض الدقة المصنوع من الألياف الضوئية بمزايا التشغيل السريع، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في منصات تثبيت المركبات، ورؤوس التوجيه، وحاويات الرافعات، وغيرها من المجالات. تنطبق هذه المواصفات فقط على منتجات النوع G-F2X64، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب أحادي المحور عالي الدقة G-F120 المصنوع من الألياف الضوئية بمزايا عديدة، منها سرعة التشغيل، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في تطبيقات أنظمة الملاحة بالقصور الذاتي عالية الدقة، مثل تحديد المواقع على الأرض، وتحديد اتجاه المركبات، وتحديد وضعية الملاحة الجوية، وتحديد المواقع البحرية. تنطبق هذه المواصفات فقط على منتجات من نوع G-F120، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
يتميز الجيروسكوب البصري الجديد ذو الحالة الصلبة بالكامل بمزايا بدء التشغيل السريع، ونطاق القياس الواسع، والموثوقية العالية. سلسلة G-F98HA أحادية المحور متوسطة وعالية الدقة. الجيروسكوبات الليفية البصرية يمكن تطبيقها على متطلبات تطبيقات أنظمة الملاحة بالقصور الذاتي متوسطة إلى عالية الدقة مثل تحديد المواقع والاتجاهات البرية، وأجهزة تحديد الشمال المثبتة على المركبات، وتحديد اتجاه وميل الاتجاه المحمول جواً، والبوصلات الجيروسكوبية البحرية.
عرض المزيد
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب أحادي المحور G-F98H ذو الألياف الضوئية متوسطة وعالية الدقة بمزايا عديدة، منها سرعة التشغيل، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في تطبيقات أنظمة الملاحة بالقصور الذاتي عالية الدقة، مثل تحديد المواقع على الأرض، وتحديد اتجاه المركبات، وتحديد وضعية الملاحة الجوية، والجيروسكوب البحري. تنطبق هذه المواصفات فقط على منتجات من نوع G-F98H، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
يتميز هذا الجيروسكوب البصري الجديد، المصنوع بالكامل من مواد صلبة، والذي يستخدم مخطط 1310، بمزايا بدء التشغيل السريع، ونطاق القياس الواسع، والموثوقية العالية. وتُعد سلسلة G-F80 من الجيروسكوبات أحادية المحور متوسطة وعالية الدقة. الجيروسكوبات الليفية البصرية يمكن تطبيقها على متطلبات تطبيقات أنظمة الملاحة بالقصور الذاتي متوسطة إلى عالية الدقة مثل تحديد المواقع والاتجاهات البرية، وأجهزة تحديد الشمال المثبتة على المركبات، وتحديد اتجاه وميل الاتجاه المحمول جواً، والبوصلات الجيروسكوبية البحرية. تنطبق هذه المواصفات فقط على منتجات الفئة G-F80، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب أحادي المحور G-F70ZKH ذو الألياف الضوئية متوسطة وعالية الدقة بمزايا عديدة، منها سرعة التشغيل، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في تطبيقات أنظمة الملاحة بالقصور الذاتي عالية الدقة، مثل تحديد المواقع على الأرض، وتحديد اتجاه المركبات، وتحديد وضعية الملاحة الجوية، والجيروسكوب البحري. تنطبق هذه المواصفات فقط على منتجات من نوع G-F70ZKH، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب أحادي المحور G-F70ZK ذو الألياف الضوئية متوسطة وعالية الدقة بمزايا عديدة، منها سرعة التشغيل، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في تطبيقات أنظمة الملاحة بالقصور الذاتي عالية الدقة، مثل تحديد المواقع على الأرض، وتحديد اتجاه المركبات، وتحديد وضعية الملاحة الجوية، والجيروسكوب البحري. تنطبق هذه المواصفات فقط على منتجات طراز G-F70ZK، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
عرض المزيد
كنوع جديد من الجيروسكوبات الصلبة بالكامل، جيروسكوب الألياف البصرية يتميز جهاز الجيروسكوب أحادي المحور G-F70HB ذو الألياف الضوئية متوسطة وعالية الدقة بمزايا عديدة، منها سرعة التشغيل، ونطاق القياس الواسع، والموثوقية العالية. ويمكن استخدامه في تطبيقات أنظمة الملاحة بالقصور الذاتي عالية الدقة، مثل تحديد المواقع على الأرض، وتحديد اتجاه المركبات، وتحديد وضعية الملاحة الجوية، والجيروسكوب البحري. تنطبق هذه المواصفات فقط على منتجات طراز G-F70HB، وتشمل مؤشرات الأداء والشروط الفنية والأبعاد الخارجية والتركيب والاستخدام. ومن بين هذه الشروط الفنية، النطاق البيئي والأداء الكهربائي والخصائص الفيزيائية للمنتج.
