The G-F3X42 fiber optic gyroscope is a three-axis integrated fiber optic gyroscope composed of an optical path part, a circuit part, and a structural body. It adopts an optoelectronic integrated packaging, has a simple structure, and is easy to install. The direct data output of the gyroscope is easy to interface with the system computer, and users only need to provide power and receive the output data of the gyroscope through a plug to use it.
رقم القطعة، :
G-F3X42الطلب (الحد الأدنى للكمية) :
1مستوى الحماية :
IP67موصل :
RS422Product Series and Parameters
|
No. |
Parameters |
Unit |
G-F3X42-A |
G-F3X42-B |
|
1 |
Measurement range |
°/s |
±500 |
±500 |
|
2 |
Zero bias stability at room temperature (10s, 1 σ) |
°/h |
≤0.3 |
≤0.1 |
|
3 |
Room temperature zero bias repeatability (10s, 1 σ) |
°/h |
≤0.1 |
≤0.1 |
|
4 |
Random walk coefficient |
°/h1/2 |
≤0.03 |
≤0.01 |
|
5 |
Non linearity of scaling factor at room temperature |
ppm |
≤50 |
≤50 |
|
6 |
Asymmetric scaling factor at room temperature |
ppm |
≤50 |
≤50 |
|
7 |
Full temperature scale factor repeatability |
ppm |
≤50 |
≤50 |
|
8 |
Output mode |
|
RS422 |
|
|
9 |
Dimension |
mm |
74*71.5*45 |
|
|
10 |
Bandwidth |
Hz |
≥500 |
|
|
11 |
Weight |
g |
≤310 |
|
|
12 |
Operation temperature |
℃ |
-45~+70 |
|
|
13 |
Storage temperature |
℃ |
-50~+75 |
|
Production process

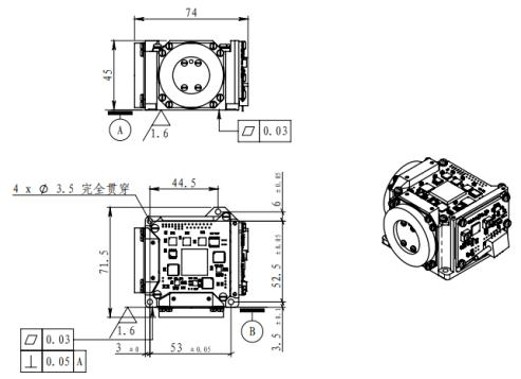

Product dimension
The details are shown in Figure 1 as below:
