دائرة تحويل إعلانية مدمجة 48×40×11 مم، نطاق درجة حرارة واسع من -40 إلى +85 درجة مئوية، اتصال RS422
تقوم لوحة التحويل التناظري الرقمي هذه بتحويل إشارة التيار التناظري المُدخلة بواسطة 3 مقاييس تسارع كوارتز مرنة و3 إشارات درجة حرارة مُدخلة بواسطة PT1000 إلى إشارات رقمية، وتُخرج البيانات عبر اتصال RS422. (تعمل هذه اللوحة بتردد بث 1 هرتز في الوضع الافتراضي).
رقم القطعة، :
AD-Kالطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير

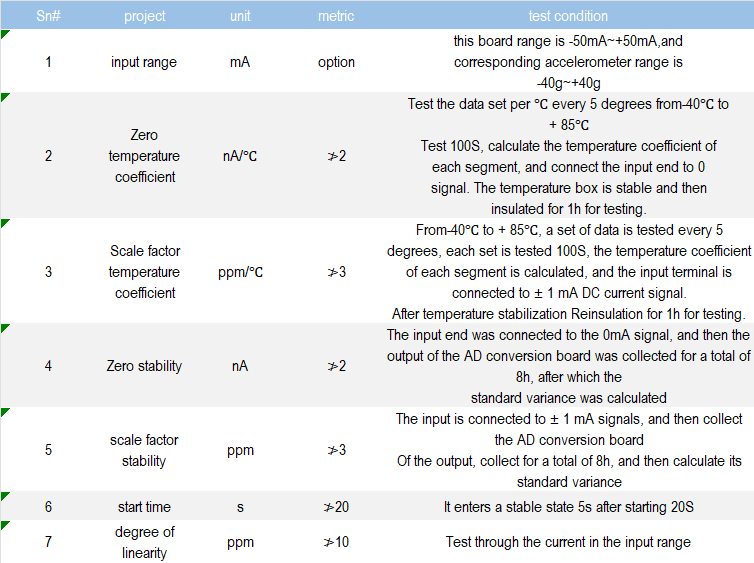

| الرقم التسلسلي | مشروع | وحدة | متري | شروط الاختبار |
| 1 | نطاق الإدخال | mA | خيار | يتراوح نطاق هذه اللوحة بين -50 مللي أمبير و+50 مللي أمبير، نطاق مقياس التسارع المقابل هو -40 جرام~+40 جرام |
| 2 | درجة حرارة صفر معامل | نانو أمبير/درجة مئوية | ≯2 | اختبر مجموعة البيانات لكل درجة مئوية كل 5 درجات من -40 درجة مئوية إلى + 85 درجة مئوية اختبر 100 ثانية، واحسب معامل درجة الحرارة لـ قم بتوصيل كل جزء، وقم بتوصيل طرف الإدخال بالصفر. إشارة. صندوق درجة الحرارة مستقر، ثم تم عزلها لمدة ساعة واحدة للاختبار. |
| 3 | معامل درجة الحرارة لعامل المقياس | جزء في المليون/درجة مئوية | ≯3 | من -40 درجة مئوية إلى +85 درجة مئوية، يتم اختبار مجموعة من البيانات كل 5 درجات، ويتم اختبار كل مجموعة لمدة 100 ثانية، ويتم حساب معامل درجة الحرارة لكل جزء، ويتم توصيل طرف الإدخال بإشارة تيار مستمر ± 1 مللي أمبير. بعد استقرار درجة الحرارة، يتم إعادة العزل لمدة ساعة واحدة للاختبار. |
| 4 | انعدام الاستقرار | nA | ≯2 | تم توصيل طرف الإدخال بإشارة 0 مللي أمبير، ثم تم جمع خرج لوحة تحويل الإشارة التناظرية إلى الرقمية لمدة 8 ساعات، وبعد ذلك تم حساب التباين المعياري |
| 5 | استقرار عامل المقياس | جزء في المليون | ≯3 | يتم توصيل المدخل بإشارات ± 1 مللي أمبير، ثم يتم تجميع لوحة تحويل الإشارة التناظرية إلى رقمية اجمع الناتج لمدة 8 ساعات، ثم احسب تباينه المعياري. |
| 6 | وقت البداية | s | ≯20 | يدخل في حالة مستقرة بعد 5 ثوانٍ من بدء التشغيل (20 ثانية). |
| 7 | درجة الخطية | جزء في المليون | ≯10 | اختبر التيار ضمن نطاق الإدخال |
عملية الإنتاج

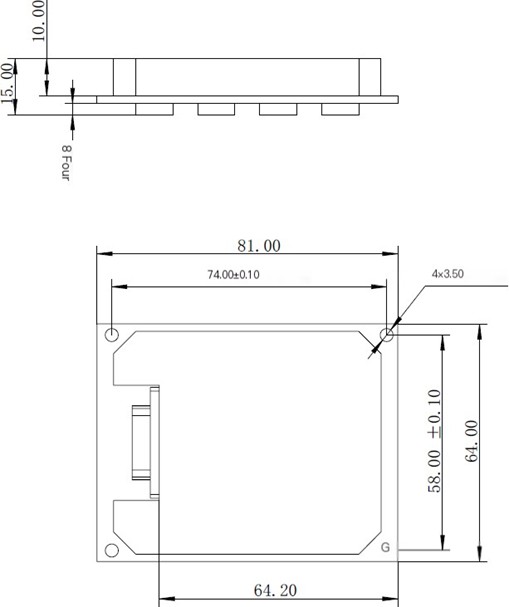

أبعاد المنتج
