تُستخدم دائرة التحويل التناظري الرقمي عالية الدقة لتحويل إشارة التيار الخارجة من مقياس التسارع إلى إشارة رقمية. وهي تُستخدم بشكل أساسي
تشمل الوظائف ما يلي:
1. وظيفة استقبال إشارة التزامن: استقبال إشارة التزامن التفاضلية المدخلة وتثبيت قيم AD لتحقيق الاستحواذ المتزامن والاتصال المتزامن؛
2. وظيفة الاتصال عبر البروتوكول التسلسلي: يتم تشغيلها بواسطة إشارة تزامن، وترسل بشكل دوري قيم الاستحواذ الحالية باستخدام بروتوكول RS422 القياسي.
3. وظيفة التبديل المتزامن الداخلي والخارجي وضبط تردد التحميل: يمكن ضبطها للتحميل المتزامن الداخلي أو التحميل المتزامن الخارجي لدائرة الاستحواذ من خلال الأوامر، ويمكن تعديل تردد التحميل من خلال الأوامر.
رقم القطعة، :
AD-Aالطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير

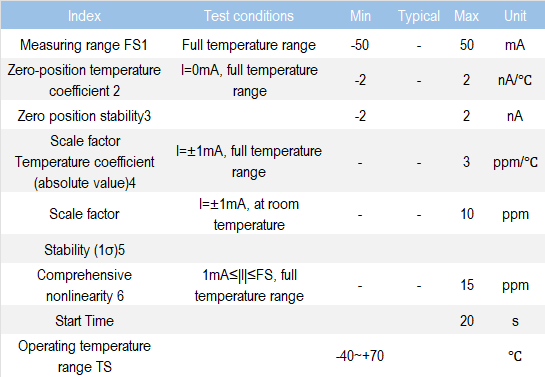

| فِهرِس | شروط الاختبار | مين | عادي | الأعلى | وحدة |
| نطاق القياس FS1 | نطاق درجة حرارة كامل | -50 | - | 50 | mA |
| معامل درجة الحرارة عند الوضع الصفري 2 | I=0 مللي أمبير، نطاق درجة الحرارة الكامل | -2 | - | 2 | نانو أمبير/درجة مئوية |
| استقرار الوضع الصفري 3 | -2 | 2 | nA | ||
| عامل المقياس معامل درجة الحرارة (القيمة المطلقة) 4 | I=±1 مللي أمبير، نطاق درجة الحرارة الكامل | - | - | 3 | جزء في المليون/درجة مئوية |
| عامل المقياس | I=±1mA، عند درجة حرارة الغرفة | - | - | 10 | جزء في المليون |
| الاستقرار (1σ)5 | |||||
| شامل اللاخطية 6 | 1 مللي أمبير ≤ |I| ≤ FS، نطاق درجة حرارة كامل | - | - | 15 | جزء في المليون |
| وقت البدء | 20 | s | |||
| نطاق درجة حرارة التشغيل TS | -40 إلى +70 | ℃ |
عملية الإنتاج

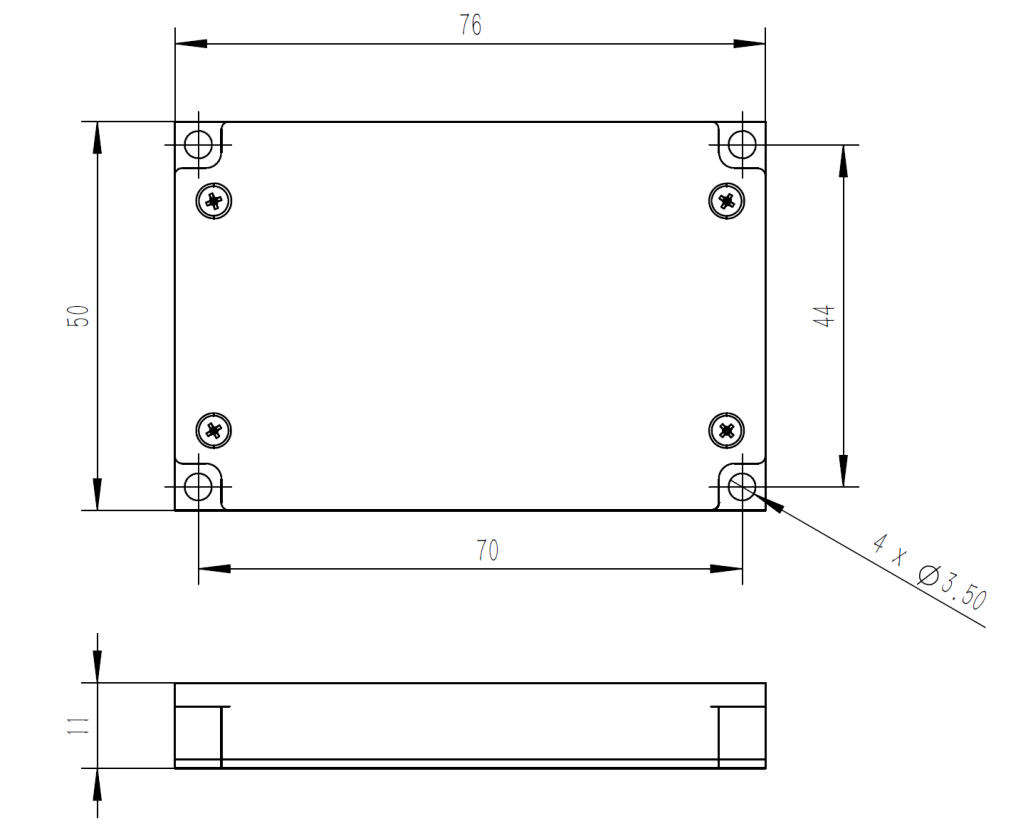

أبعاد المنتج
سيناريوهات التطبيق
