وطن مقياس تسارع MEMS

ACM-1000

ACM-1000

ايه سي ام-1000 مستشعر الاهتزاز تم تطويره وإنتاجه بشكل مستقل بواسطة شركة Micro-Magic Inc Hi-Tech، باستخدام تقنية التصفية الرقمية لتقليل ضوضاء القياس بشكل فعال وتحسين دقة القياس. يمكن تطبيقه على مجالات متعددة مثل اختبار الاهتزاز واختبار التأثير واختبار التأثير. يتكون المنتج من مستشعر سعوي من السيليكون أحادي البلورة، ومستشعر درجة الحرارة، ومصدر طاقة الحالة الصلبة (حماية الجهد الزائد)؛ يتميز التصميم بهيكل قوي، استهلاك منخفض للطاقة، واستقرار انحراف ممتاز، مما يضمن موثوقية الإخراج.

الجزء رقم ، :
ACM-1000
الطلب (موك) :
1

استعلام

تحميل

فئات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك. نحن متواجدون 24/7 عبر البريد الإلكتروني أو الهاتف.

اقرأ أكثر

منتجات جديدة

وصف

1. مواصفات المنتج

المعلمة	شروط	ايه سي ام-I000
محور القياس		X، Y، Z (اختياري)
دقة	سرعة الاهتزاز	1 مللي متر/ثانية
	زاوية الاهتزاز	0.001 درجة / ثانية
	سعة الاهتزاز	0.001 ملم
	تردد الاهتزاز	1 هرتز
معايرة درجة الحرارة	-40-85℃
نطاق القياس	سرعة الاهتزاز (0-50 مم/ثانية)، زاوية الاهتزاز (0-180 درجة)، سعة الاهتزاز (الإزاحة 30 مم)، تردد الاهتزاز (1-100 هرتز)
تردد الرنين	2.4 كيلو هرتز
عرض النطاق الترددي (3 ديسيبل)	500 هرتز
دورة الكشف	<100 هرتز
تردد القطع	<100 هرتز
معدل الإخراج	يمكن ضبط 5 هرتز، 15 هرتز، 35 هرتز، 50 هرتز (RS485 ليس لديه هذه الوظيفة)
إشارة الإخراج	RS232/RS485/RS422/TTL اختياري
MTBF	≥ 45000 ساعة/الوقت
مقاومة التأثير	20000 جرام، 2 مللي ثانية، 1/2 جيب
المضادة للاهتزاز	10 جرام、10～1000 هرتز
مستوى مقاوم للماء	IP67
كابل	طول قياسي 1.5 متر، مقاوم للاهتراء، مقاوم للزيت، درجة حرارة واسعة، كابل محمي 5*0.2 مم2
وزن	65 جرام (باستثناء صندوق التغليف)

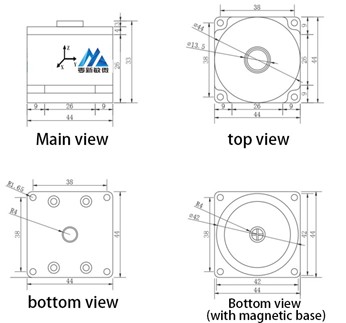

2. البعد المنتج

حجم المنتج: الطول 60 * العرض 59 * الارتفاع 29 ملم
