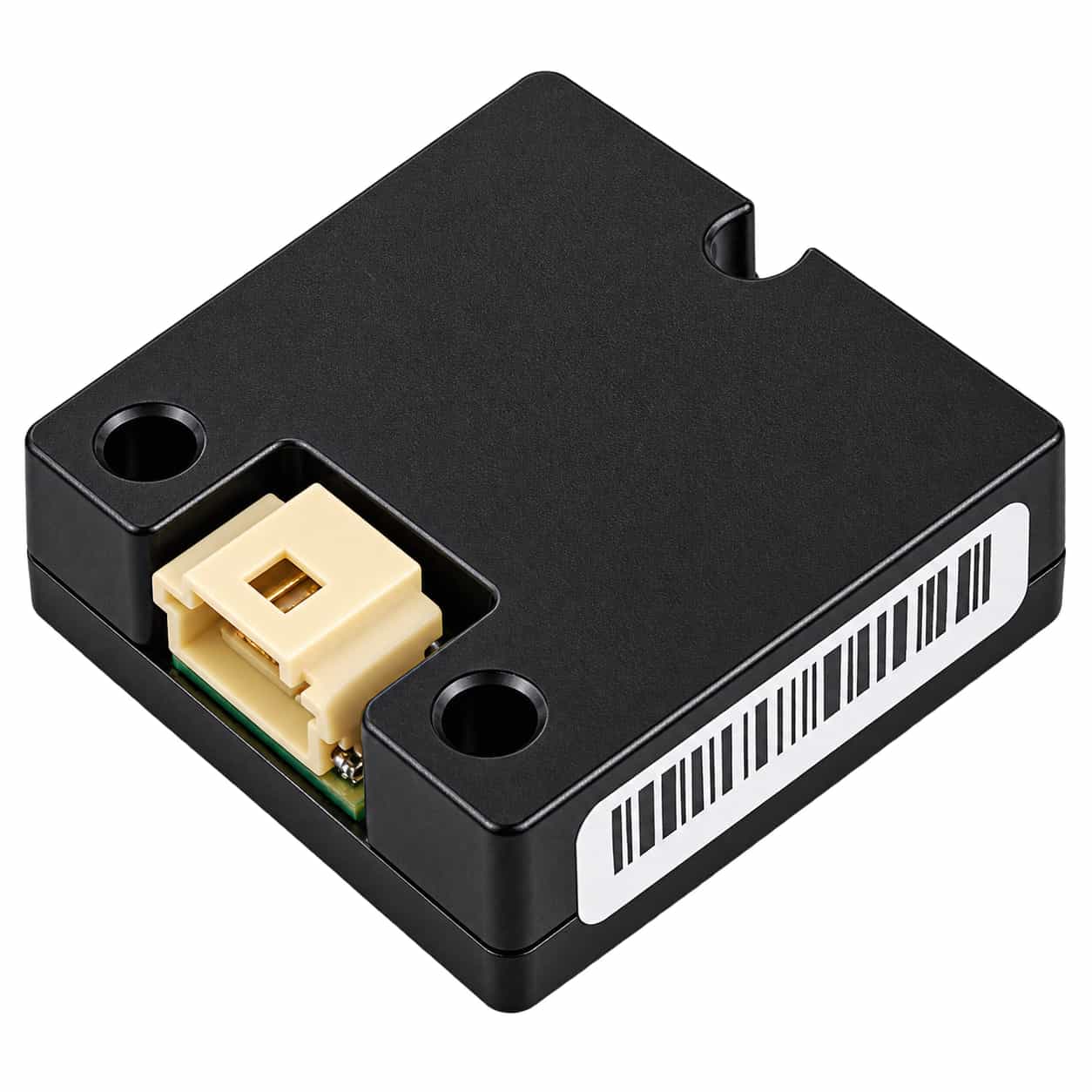

U3130 inertial measurement unit is a small volume and strong overload resistance inertial measurement device. The instability of gyroscope is 2°/h (Allan), and the instability of accelerometer is 20ug (Allan). It can be used for precise navigation, control, and dynamic measurement of carriers. This series of products adopts high-precision MEMS inertial devices, which have high reliability and hardness, and the ability to accurately measure the angular velocity and acceleration information of moving carriers in harsh environments.
رقم القطعة، :
U3130الطلب (الحد الأدنى للكمية) :
1Product Series and Parameters
|
Index item |
U3130 |
Unit |
||
|
Gyro |
• Measuring Range: X, Y, Z |
±500 |
°/s |
|
|
• Bias instability |
2 |
°/h |
||
|
• Random walk |
0.15 |
º/√hr |
||
|
• Bias stability |
10 |
°/h |
||
|
• Scale factor non-linearity |
100 |
ppm |
||
|
• Orthogonality |
100 |
ppm |
||
|
• Bandwidth |
200 |
Hz |
||
|
Accl |
• Measuring Range: X, Y, Z |
±16 |
g |
|
|
• Bias instability |
20 |
μg |
||
|
• Random walk |
0.025 |
m/s/√hr |
||
|
• Bias stability |
0.35 |
mg |
||
|
• Scale factor non-linearity |
200 |
ppm |
||
|
• Orthogonality |
100 |
ppm |
||
|
• Bandwidth |
200 |
Hz |
||
|
Basic parameters |
• Size |
22.4*22.4*9.3 |
mm |
|
|
• Weight |
10 |
g |
||
|
• Voltage |
5 |
VDC |
||
|
• Power consumption |
0.5 |
W |
||
|
• Interface |
RS422 |
|
||
|
• Output data rate |
200-1000 |
Hz |
||
|
• Working Temperature |
-40 ~ +85 |
°C |
||
|
• Storage Temperature |
-45 ~ +85 |
°C |
||
|
• Vibration |
6.06g (20-2000Hz) |
|
||
|
• Shocking |
1000g / 0.5ms |
|
||
Production process
More similar products

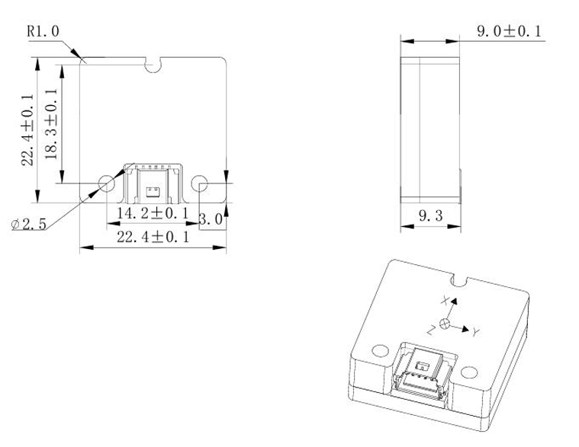

Product dimension
Application Scenarios
