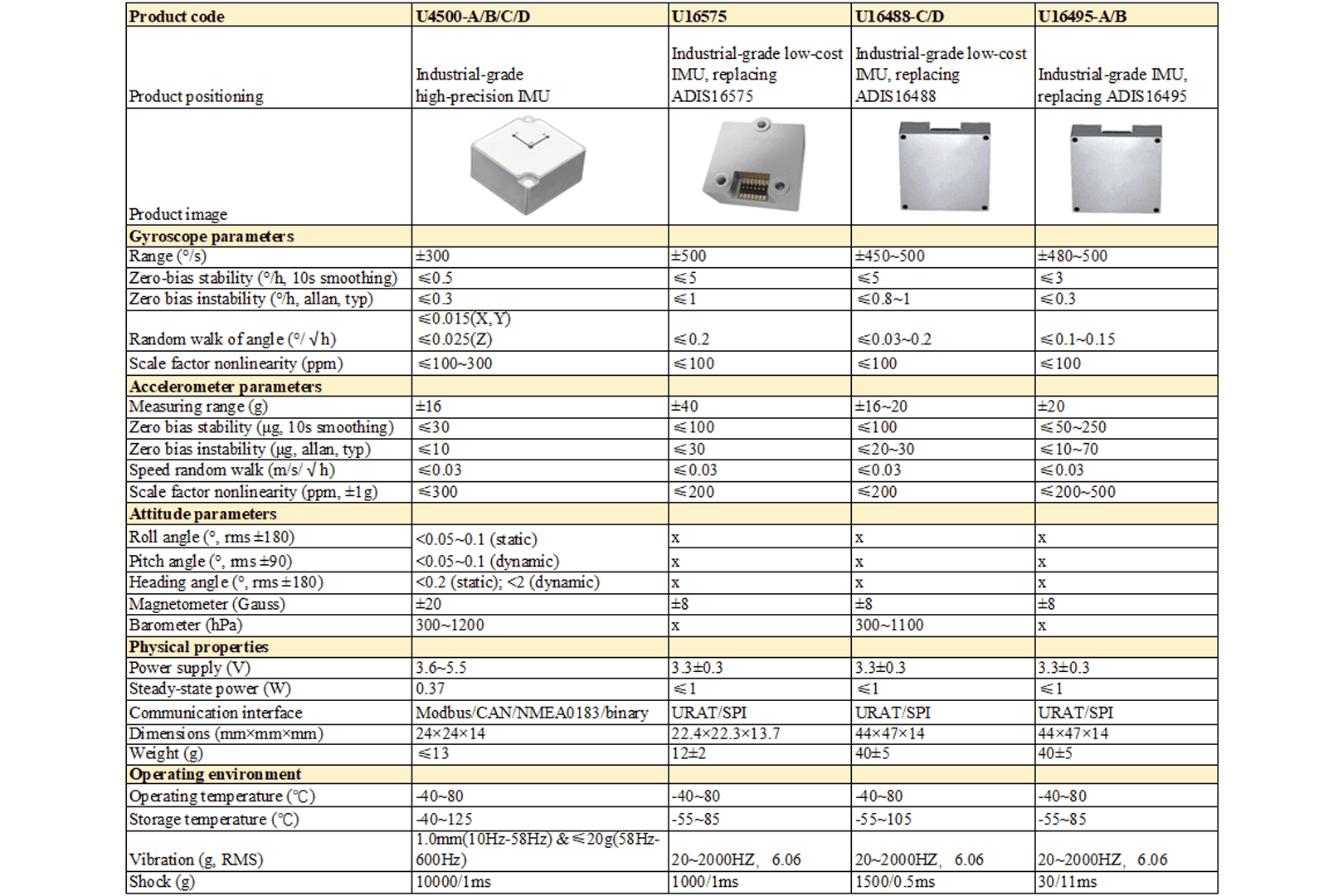

وحدة قياس القصور الذاتي MEMS عالية الدقة U16488-C، بديل مثالي لوحدة قياس القصور الذاتي ADIS16488A

وحدة U16488 هي وحدة استشعار بالقصور الذاتي بتقنية MEMS ذات 10 محاور، قمنا بتطويرها وتطويرها خصيصًا. تتكون من جيروسكوب ثلاثي المحاور، ومقياس تسارع ثلاثي المحاور، ومقياس مغناطيسي ثلاثي المحاور، ومقياس ضغط جوي. تتميز بدقة ووضوح عاليتين، مما يُمكّنها من رصد أدق الاهتزازات والميلان. كما يتيح برنامجها المتطور رصد الحركات في نطاقات ديناميكية واسعة. جميع الوحدات مزودة بتعويض دقيق لدرجة الحرارة ضمن نطاق واسع للغاية، ومعايرة مستقلة قبل مغادرة المصنع، مما يضمن أداءً مستقرًا لكل وحدة في ظل ظروف تشغيل قاسية ومختلفة، مع الحفاظ على أداء منتج متسق للغاية.

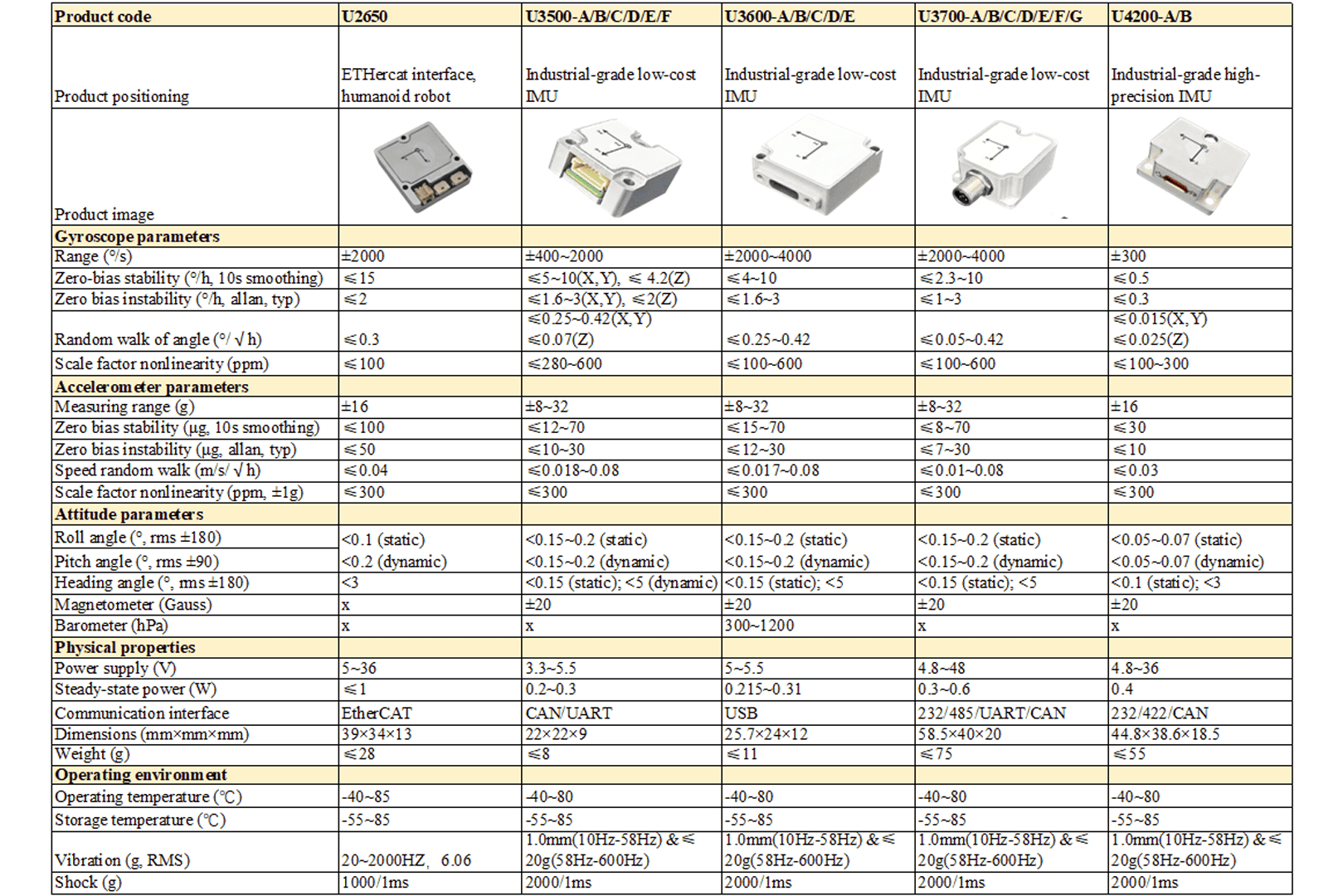

سلسلة U3700 عبارة عن مستشعر IMU/VRU/AHRS يتكون من مصفوفة MEMS-IMU ومقياس مغناطيسي. وهو مزود بمرشح كالمان الموسع التكيفي المطوّر ذاتيًا، وخوارزمية تحليل ديناميكي لضوضاء IMU، وخوارزمية تحليل حالة حركة الحاملة، مما يضمن دقة زاوية الوضع في ظل ظروف ديناميكية عالية ويقلل من انحراف زاوية الاتجاه. يخضع كل مستشعر لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرة المصنع. تنقل مستشعرات سلسلة U3700 البيانات عبر واجهات متعددة مثل UART (RS-232/TTL) وRS-485 وCAN، وتتميز بإمكانيات تكوين متقدمة للمستخدم. يمكن لسلسلة U3700 التزامن مع النظام عبر التشغيل الخارجي، كما يمكنها التوافق مع أنظمة خارجية مثل الرادار والكاميرا عبر وظيفة الإخراج المتزامن. يُسهّل الحاسوب متعدد الوظائف (GUI) تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدات، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.

تتكون منتجات سلسلة U3600 من مستشعرات IMU/VRU/AHRS تتكون من مصفوفة MEMS-IMU ومقياس مغناطيسي ومقياس ضغط جوي، وهي مجهزة بمرشح كالمان الموسع التكيفي المطوّر ذاتيًا، وخوارزمية تحليل ديناميكي لضوضاء IMU، وخوارزمية تحليل حالة حركة الحامل، والتي يمكنها تلبية دقة زاوية الوضع في ظل ظروف ديناميكية عالية وتقليل انحراف زاوية الاتجاه. تخضع جميع المستشعرات لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرتها المصنع. تنقل مستشعرات سلسلة U3600 البيانات عبر منفذ USB، وتتميز بإمكانيات تكوين متقدمة للمستخدم. كما يوفر نظام حاسوبي متعدد الوظائف (واجهة مستخدم رسومية) إمكانية تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدة، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.

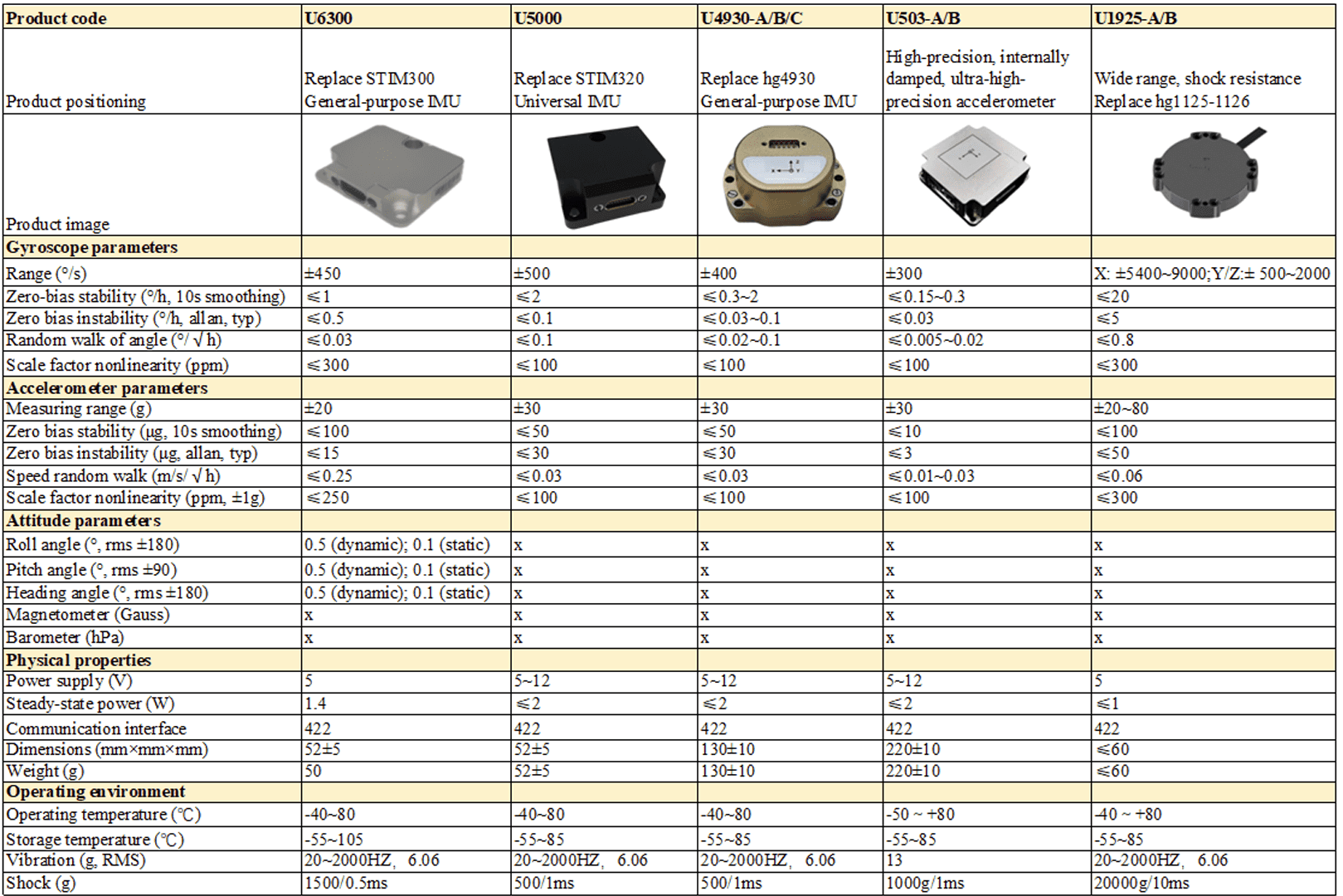

وحدة القياس بالقصور الذاتي U6300 هي وحدة قياس بالقصور الذاتي (IMU) تعتمد على تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS). تحتوي على جيروسكوب MEMS ثلاثي المحاور عالي الأداء ومقياس تسارع MEMS ثلاثي المحاور مدمجين، وتدعم إخراج معلومات مثل السرعة الزاوية والتسارع وزوايا الوضع. يتميز جهاز U6300 بموثوقية عالية وقدرة فائقة على التكيف مع مختلف الظروف البيئية، وهو بديل ممتاز لجهاز STIM300. وقد اجتاز أصعب الاختبارات وأظهر أداءً متميزًا من حيث مستوى الضوضاء، وثبات نقطة الصفر، وعدم الخطية، والانحراف الحراري. يمكن استخدام هذا المنتج على نطاق واسع في مجالات مثل القيادة الذكية، والهندسة، والطائرات بدون طيار المدنية والخاصة، والمركبات الموجهة آليًا (AGVs)، والسكك الحديدية، والاتصالات المتنقلة، والملاحة الشخصية.

تُجهز وحدات القياس بالقصور الذاتي من سلسلة U6488 بجيروسكوبات ومقاييس تسارع ثلاثية المحاور مدمجة، تُستخدم لقياس معدلات الدوران والتسارع على المحاور الثلاثة للحامل. تُخرج البيانات من الجيروسكوبات ومقاييس التسارع، بعد معالجتها لتصحيح الأخطاء (بما في ذلك تصحيح درجة الحرارة، وتصحيح زاوية عدم محاذاة التركيب، والتصحيح غير الخطي، وما إلى ذلك)، عبر منفذ تسلسلي وفقًا لبروتوكول الاتصال المتفق عليه. يمكن استخدامها للملاحة الدقيقة والتحكم والقياس الديناميكي للحامل. يستخدم هذا المنتج أجهزة قصور ذاتي MEMS عالية الدقة، تتميز بصغر حجمها ومقاومتها العالية للأحمال الزائدة وموثوقيتها وصلابتها العالية، وهي قادرة على قياس معدل الدوران ومعلومات التسارع بدقة للحامل المتحرك حتى في البيئات القاسية. تتضمن سلسلة U6488 أربعة طرازات: U6488-B وU6488-C وU6488-D وU6488-E. تتشابه هذه الطرازات الأربعة في الشكل وأداء واجهة المستخدم. باستثناء U6488-E، جميعها مزودة بمقاييس مغناطيسية ثلاثية المحاور ومقاييس ضغط جوي رقمية مدمجة.

سلسلة U7000 عالية الدقة وحدة قياس القصور الذاتي MEMS يُعد هذا النظام عبارة عن مجموعة مستشعرات قصورية سداسية المحاور بتقنية MEMS، تتميز بموثوقية عالية وفعالية من حيث التكلفة، ويمكن استخدامها على نطاق واسع في مجالات الملاحة والتحكم والقياس، لا سيما الملاحة بالقصور الذاتي وثبات الوضع. ويمكن تهيئة هذه السلسلة من وحدات قياس القصور الذاتي بتقنية MEMS ببرامج وأجهزة مختلفة وفقًا لاحتياجات المستخدم. في بعض تطبيقات الملاحة بالقصور الذاتي، يمكن استبدال الجيروسكوبات بجيروسكوبات MEMS عالية الدقة أو عالية الديناميكية لتلبية احتياجات المستخدمين المختلفة على أكمل وجه.

وحدة قياس القصور الذاتي U5000 MEMS هي وحدة MEMS سداسية المحاور عالية الموثوقية وفعالة من حيث التكلفة وحدة قياس القصور الذاتيتُستخدم هذه التقنية على نطاق واسع في مجالات الملاحة والتحكم والقياس، والتي تشمل المركبات والسفن والطائرات المسيّرة. تدمج سلسلة وحدات القياس بالقصور الذاتي U5000 جيروسكوبات ومقاييس تسارع MEMS عالية الأداء ضمن بنية مستقلة. تمثل الجيروسكوبات ومقاييس التسارع المختارة للنظام أحدث ما توصلت إليه تقنية MEMS في مجال أجهزة القياس بالقصور الذاتي. تستشعر جيروسكوبات MEMS ثلاثية المحاور الحركة الزاوية للحامل، بينما تستشعر مقاييس التسارع MEMS ثلاثية المحاور التسارع الخطي للحامل. يعوّض النظام داخليًا عن موضع الصفر، ومعامل المقياس، والخطأ غير المتعامد، والعوامل المتعلقة بالتسارع عبر جميع معايير درجة الحرارة، مما يحافظ على دقة قياس عالية لفترة طويلة. يمكن تهيئة وحدة قياس القصور الذاتي من سلسلة U5000 بأجهزة وبرامج مختلفة وفقًا لاحتياجات المستخدم.

سلسلة U3500 عبارة عن مستشعر IMU/VRU/AHRS يتكون من وحدة قياس بالقصور الذاتي (IMU) عالية الأداء بتقنية MEMS-IMU، ومقياس مغناطيسي، وجيروسكوب أحادي المحور مُحسَّن. وهو مزود بمرشح كالمان موسع تكيفي مطور ذاتيًا، وخوارزمية تحليل ديناميكية لضوضاء وحدة IMU، وخوارزمية تحليل حالة حركة الحامل، مما يضمن دقة زاوية الوضع في ظل ظروف ديناميكية عالية ويقلل من انحراف زاوية الاتجاه. يخضع كل مستشعر لمعايرة دقيقة تشمل درجة الحرارة، والانحياز الصفري، ومعامل القياس، والمحور المتقاطع قبل مغادرة المصنع. تنقل مستشعرات سلسلة U3500 البيانات عبر واجهة UART، وتتميز بإمكانية تكوينها من قِبل المستخدم. في حال الحاجة إلى واجهة CAN، يجب على المستخدمين دمج دائرة الإرسال والاستقبال CAN بأنفسهم. يمكن مزامنة سلسلة U3500 مع النظام عبر التشغيل الخارجي، كما يمكنها التوافق مع أنظمة خارجية أخرى مثل الرادار والكاميرا عبر وظيفة الإخراج المتزامن. يُسهّل الحاسوب متعدد الوظائف (واجهة المستخدم الرسومية) تقييم المنتجات بسرعة، بما في ذلك على سبيل المثال لا الحصر: تكوين الوحدة، وعرض البيانات، وتحديث البرامج الثابتة، وتسجيل البيانات، وغيرها.
