The U16495-C is equipped with built - in three - axis gyroscopes and three - axis accelerometers, which are used to measure the three - axis angular rates and three - axis accelerations of the carrier. The data from the gyroscopes and accelerometers, which have undergone error compensation (including temperature compensation, installation misalignment angle compensation, nonlinear compensation, etc.), are output through a serial port according to the agreed communication protocol. They can be used for precise navigation, control, and dynamic measurement of the carrier. This product uses high - precision MEMS inertial devices, featuring small size, strong overload resistance, high reliability, and high hardness, and it is capable of accurately measuring the angular rate and acceleration information of a moving carrier even in harsh environments.
رقم القطعة، :
U16495-Cالطلب (الحد الأدنى للكمية) :
1Product Series and Parameters
| Index item | U16495-C | Unit | |
| Gyro | • Measuring Range: X, Y, Z | ± 450 | °/s |
| • Bias instability | 0.5 | °/h | |
| • Random walk | 0.03 | º/√ hr | |
| • Non-Linearity | 300 | ppm | |
| • Orthogonality | 200 | ppm | |
| • Bandwidth | 268 | Hz | |
| Acc | • Measuring Range: X, Y, Z | ± 20 | g |
| • Bias instability | 15 | μg | |
| • Random walk | 0.03 | m/s/√hr | |
| • Non Linearity① | 300 | ppm | |
| • Orthogonality | 200 | ppm | |
| • Bandwidth | 268 | Hz | |
| Basic parameters | • Size | 47.0*44.0*14.0 | mm |
| • Weight | <50.0 | g | |
| • Voltage | 3.3 | VDC | |
| • Power consumption | <1 | W | |
| • Interface | SPI | ||
| • Output frequency | 1000 | Hz | |
| • Working Temperature | -40~+85 | ° C | |
| • Storage Temperature | -55~+105 | ° C | |
| • Vibration | 6.06g (20-2000Hz) | ||
| • Shocking | 1500g / 0.5ms | ||
| Note：①Acc Range: ± 1 g | |||
Production process

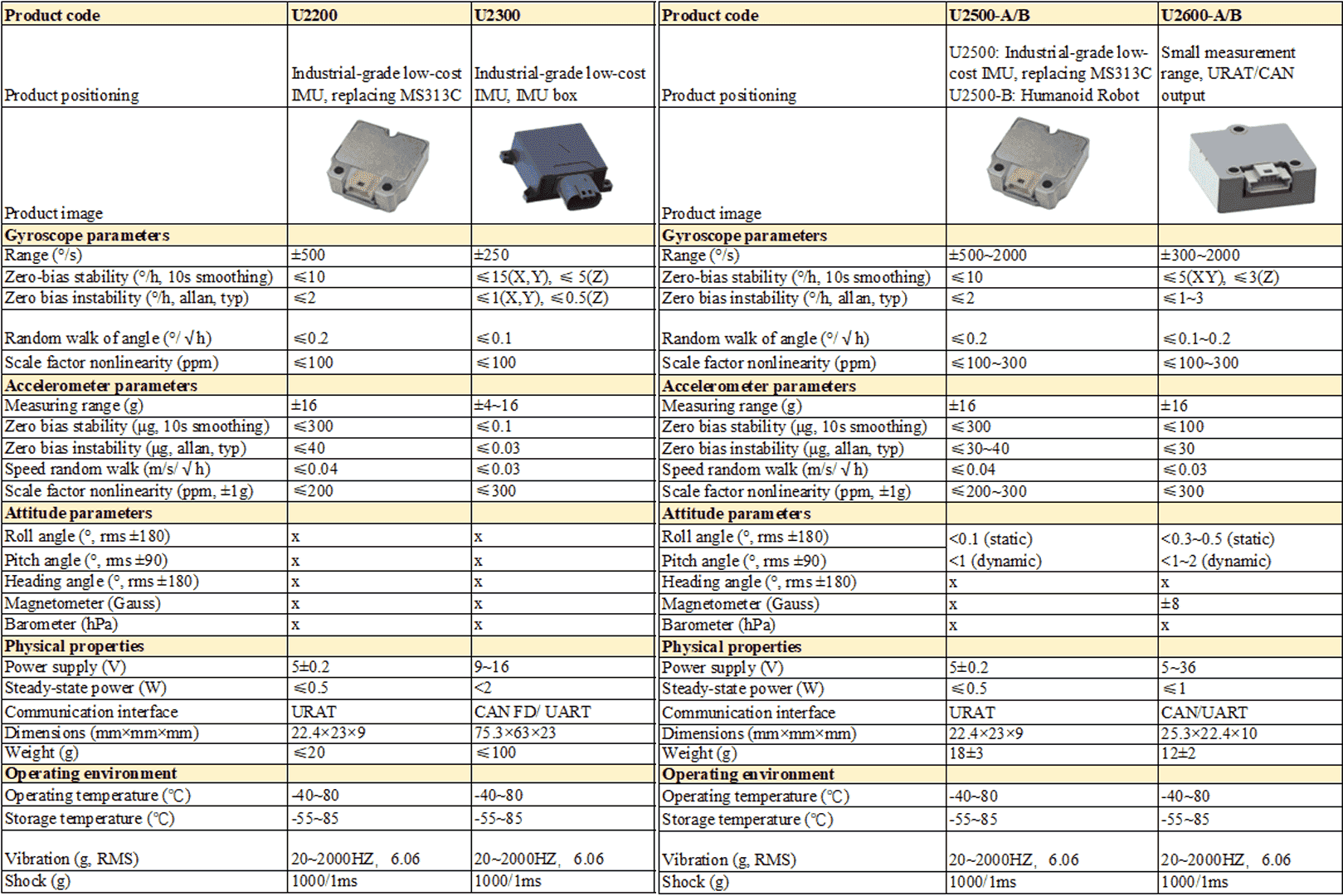

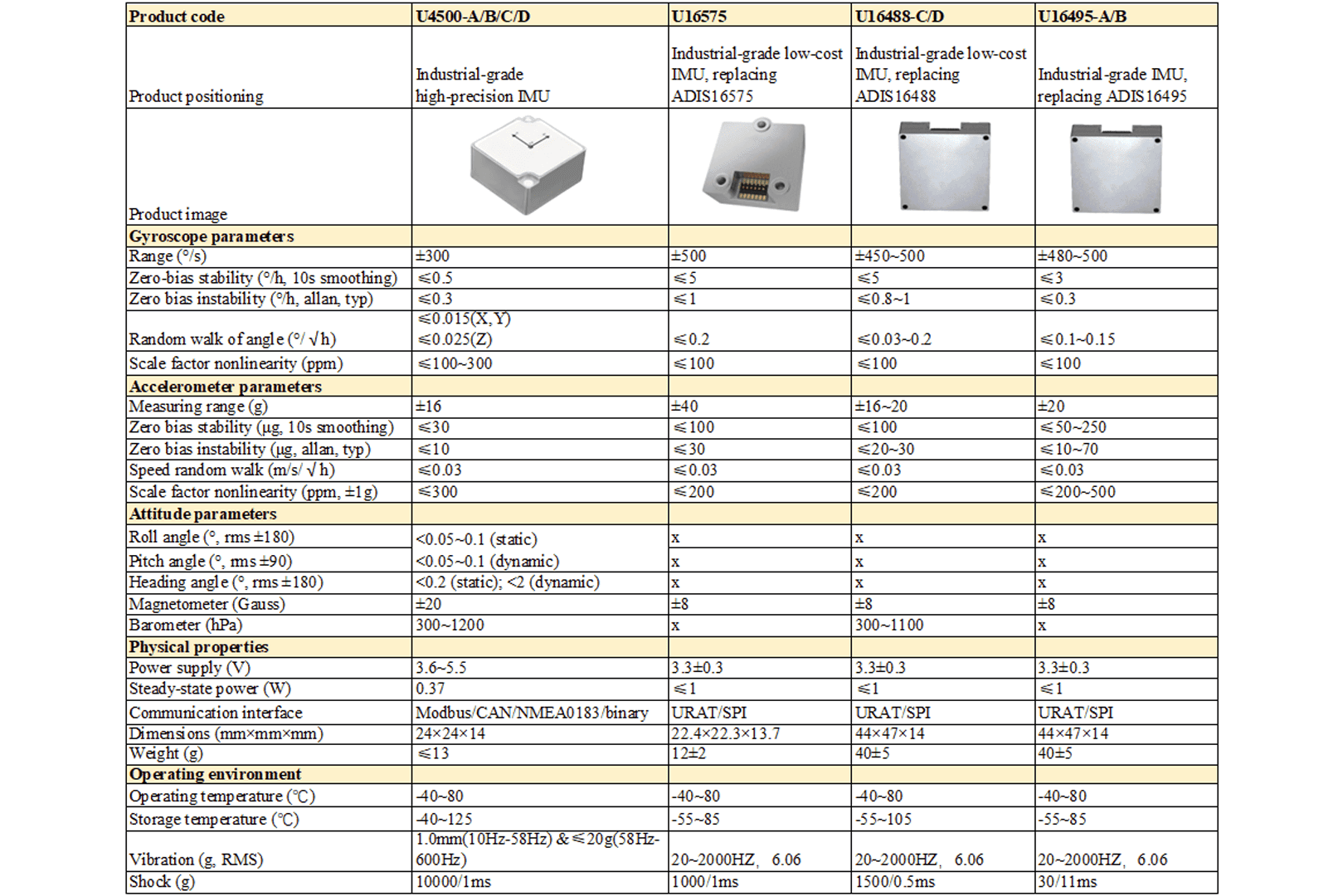

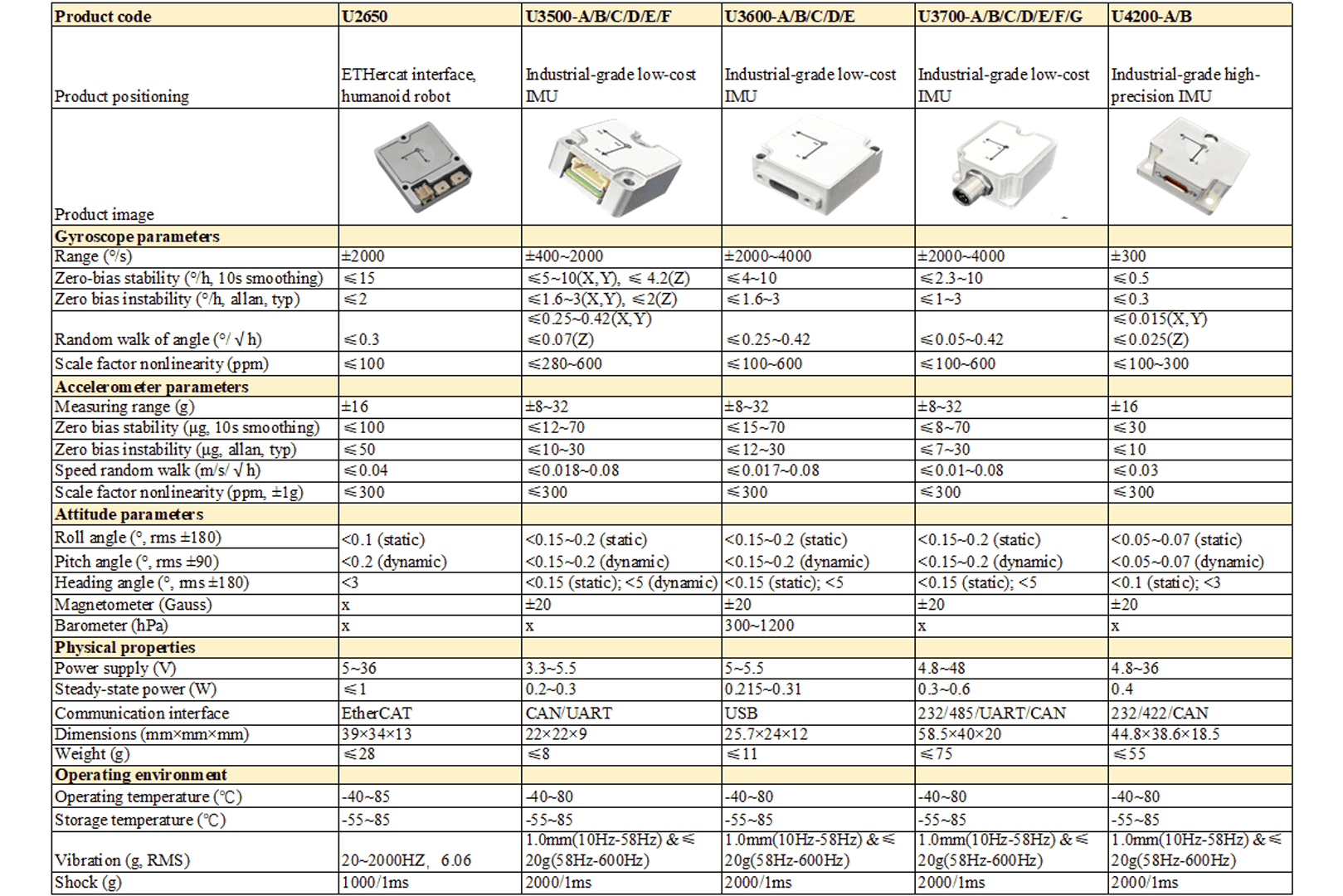

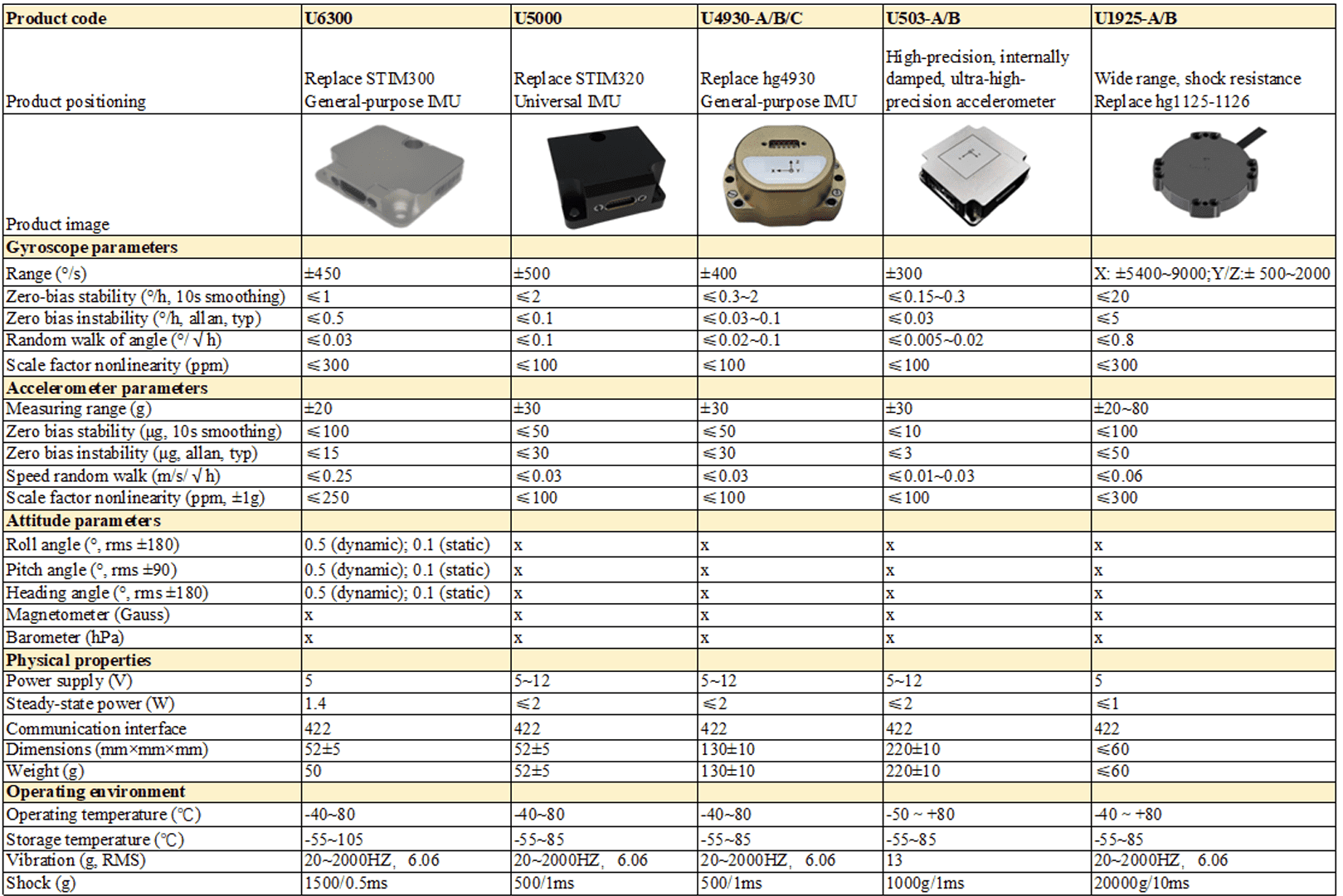

More similar products

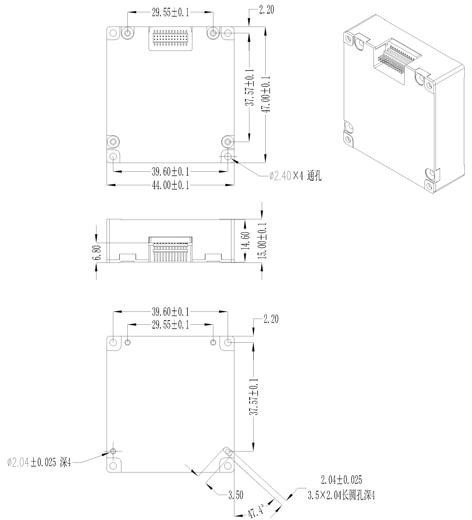

Product dimension
Application Scenarios
FAQ
