في تصميم أنظمة قياس الميل عالية الدقة، يُعدّ التحكم في الأخطاء عاملاً أساسياً في تحديد أداء النظام. تجمع هذه المقالة بين نتائج الأبحاث الحالية والممارسات الهندسية لمناقشة أساليب التنفيذ، ومصادر الأخطاء، وأساليب التحليل، والحلول من أربعة جوانب، مما يوفر مرجعاً لتصميم أنظمة قياس الميل عالية الدقة وتحسينها.

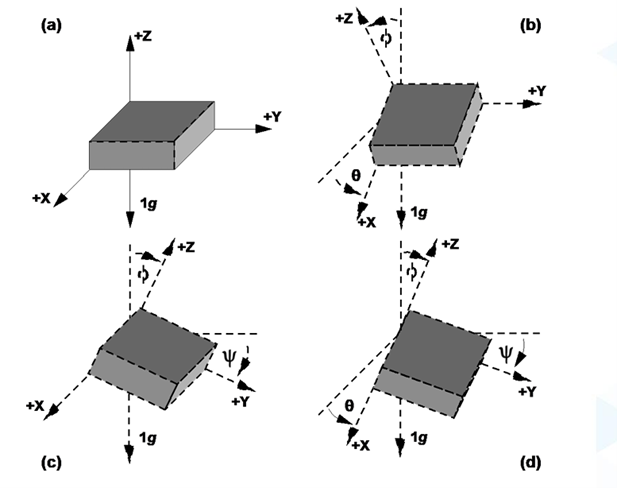

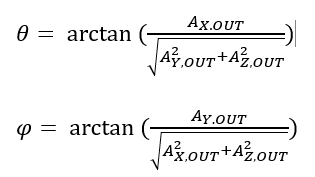

يعكس الزاوية بين المستوى الأفقي والمحور Y.⚪الاهتزاز الميكانيكي: عند تركيب أجهزة الاستشعار في بيئة مهتزة، يمكن أن يتسبب الاهتزاز في حدوث تقلبات في إشارة الخرج، كما هو الحال في منصات المركبات أو سيناريوهات المعدات الصناعية، حيث قد يؤدي الاهتزاز إلى انحراف في القياس بمقدار ±0.5 درجة.
⚪ انحراف درجة الحرارة: تتسبب تغيرات درجة الحرارة في انحراف صفر المستشعر، خاصة عندما تتجاوز درجة حرارة التشغيل نطاق المعايرة (مثل -20 درجة مئوية ~ 65 درجة مئوية)، ويمكن أن يصل الخطأ إلى 0.002 درجة مئوية/درجة مئوية.
⚪ التداخل الكهرومغناطيسي: قد تتداخل تقلبات الطاقة أو المجالات الكهرومغناطيسية الخارجية مع سلسلة إشارات المستشعر، مما يؤثر على دقة التحويل من التناظري إلى الرقمي.
⚪ الخطأ غير الخطي: إن خرج مستشعرات الميل MEMS له علاقة غير خطية بزاوية الميل، وفي بعض الأحيان، يمكن أن تصل الأخطاء غير الخطية إلى انحراف قدره 0.1 درجة ضمن نطاق ± 30 درجة.
⚪ قيود الضوضاء والدقة: يمكن أن تؤدي المعالجة غير السليمة للإشارات التناظرية إلى انخفاض في الدقة الفعالة، مثل عدم كفاية بتات محول الإشارة التناظرية إلى الرقمية التي قد لا تكون قادرة على اكتشاف الإشارات الصغيرة عند مستوى 0.175 مللي فولت.
⚪ خطأ في التركيب: قاعدة غير مستوية أو مثبتة بشكل غير محكم تتسبب في عدم توازي مستوى مرجع المستشعر مع السطح المقاس، مما يؤدي إلى انحراف منهجي.
في حال وجود تسارع خارجي (مثل الاهتزاز أو الحركة) على الجهاز، سيحتوي خرج مقياس التسارع على مكونات تسارع ديناميكية، مما يؤدي إلى أخطاء في حساب زاوية الميل. عند هذه النقطة، من الضروري دمج بيانات الجيروسكوب أو مقياس المغناطيسية لدمج البيانات (مثل ترشيح كالمان).
أ) تصميم تقليل الاهتزاز: استخدم وسادات مطاطية لعزل مصدر الاهتزاز، أو اختر أجهزة استشعار مزودة بوظيفة ترشيح ديناميكية.
ب) تعويض درجة الحرارة:
⚪على مستوى الأجهزة: اختر رقائق MEMS المزودة بمستشعرات درجة حرارة مدمجة لتصحيح الانحراف من خلال الحصول على درجة الحرارة في الوقت الفعلي.
⚪ مستوى البرمجيات: إنشاء معادلة مطابقة منحنى خطأ درجة الحرارة، مثل استخدام خوارزمية التعويض متعدد الحدود لتقليل دقة انحراف درجة الحرارة إلى 0.002 درجة مئوية عند -20 إلى 65 درجة مئوية.
ج) عزل الطاقة والإشارة: يتم استخدام مصادر مرجعية عالية الاستقرار (مثل LM236) لتشغيل المستشعر، ويتم تصميم دوائر الفصل لتقليل تأثير تموج الطاقة.
أ) تصميم سلسلة إشارات عالية الدقة:
⚪ استخدم مكبرات التشغيل منخفضة الضوضاء (مثل ICL7653) ودوائر التحويل التفاضلي (مثل AD8138AR) لتحسين نسبة رفض الوضع المشترك ونسبة الإشارة إلى الضوضاء.
⚪ باستخدام محول تناظري رقمي من نوع ∑-Δ ذو 24 بت (مثل محول التناظري الرقمي المدمج في C8051F350)، بالإضافة إلى مرشح SINC3 لتقليل الضوضاء وتحقيق دقة فعالة تبلغ 20 بت.
ب) التصحيح غير الخطي: من خلال تقسيم نطاق القياس وملاءمته بمنحنيات جيبية مجزأة، يتم تقليل الخطأ غير الخطي من 0.11 درجة إلى 0.0044 درجة.
أ) طريقة رسم الخرائط باستخدام مستشعر مزدوج: من خلال العمل جنبًا إلى جنب مع مستشعر الميل الأول (مرجع المعايرة) والمستشعر الثاني (الذي سيتم معايرته) على منصة التثبيت، يتم إنشاء علاقة رسم خرائط خطية بين زاوية القيادة وزاوية القياس لتصحيح انحرافات التثبيت الميكانيكية.
ب) المعايرة الأفقية: استخدم مستوى عالي الدقة لمعايرة سطح التركيب، مع التأكد من أن مستوى مرجع المستشعر موازٍ للسطح المقاس، وقم بتثبيت القاعدة بمسامير عزم الدوران.
أ) دمج أجهزة الاستشعار المتعددة: دمج مقاييس التسارع ثلاثية المحاور والجيروسكوبات، والتنبؤ بزوايا الميل الديناميكية من خلال ترشيح كالمان أو خوارزميات LSTM، وزيادة معدلات التحديث إلى أكثر من 100 هرتز.
ب) تحسين نموذج السلسلة: استنادًا إلى التشوه الديناميكي للسلك، يتم استخدام معادلة السلسلة لضبط عتبة الأمان في الوقت الحقيقي بالاشتراك مع المعلمات البيئية (سرعة الرياح، درجة الحرارة)، مما يقلل معدل الخطأ إلى أقل من 0.3٪.
يحقق نظام قياس الميل القائم على تقنية SOC (سلسلة T7000-H) خطأً مطلقًا أقصى قدره 0.005 درجة وخطأً نسبيًا قدره <0.02% من خلال تعويض درجة الحرارة ومطابقة المنحنى، وقد تم تطبيقها في الاستكشاف الجيولوجي ومراقبة الجسور.

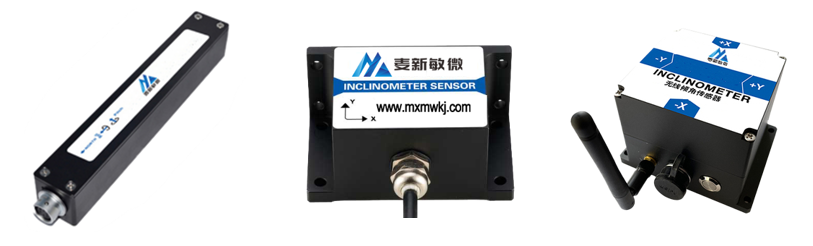

صُمم مستشعر الميل من سلسلة T70-B خصيصًا لقياس المواد الكيميائية الخطرة المقاومة للانفجار. وقد تم تحسين وحدة التحكم الدقيقة الداخلية، ووحدة الميل بتقنية MEMS، ودائرة الطاقة، ودائرة الإخراج من خلال تصميم وقائي لضمان الأداء الأمثل في ظروف العمل القاسية وبيئات القياس طويلة الأمد. تصل دقة القياس إلى 0.01 درجة.
صُمم مستشعر الميل اللاسلكي T7000-I خصيصًا للتطبيقات الصناعية التي لا يتوفر فيها مصدر طاقة أو إمكانية قياس وضعية الجسم وزاويته بشكل ديناميكي فوري. يعمل المستشعر ببطاريات الليثيوم، ويعتمد على تقنيات إنترنت الأشياء مثل البلوتوث وزيغبي (اختياري) لنقل البيانات لاسلكيًا، ويتميز بتصميم صناعي عالي الجودة، مما يضمن استقرارًا ممتازًا على المدى الطويل وانحرافًا صفريًا ضئيلًا. كما يمكنه الدخول تلقائيًا في وضع السكون منخفض الطاقة، مما يجعله غير مرتبط ببيئة الاستخدام.
1) التعويض الذكي: استخدام خوارزميات الذكاء الاصطناعي (مثل الشبكات العصبية) لتصحيح الأخطاء متعددة المصادر بشكل تكيفي وتقليل الاعتماد على المعايرة اليدوية.
2) التصميم المتكامل: دمج أجهزة الاستشعار، ومعالجة الإشارات، ووحدات المعالجة في شريحة واحدة لتقليل التكاليف وتحسين الموثوقية.
3) تحليل اقتران المجالات الفيزيائية المتعددة: الجمع بين نماذج الميكانيكا والديناميكا الحرارية والكهرومغناطيسية لتحقيق التنبؤ الكامل بخطأ الحالة.
من خلال المسار التكنولوجي المذكور أعلاه، من المتوقع أن تحقق أنظمة قياس الميل عالية الدقة تطبيقات أوسع في مجالات مثل الفضاء الجوي والمعدات الذكية ومراقبة البنية التحتية.
