لتجنب قيام مستخدم وحدة التزويد بالطاقة بتوصيل سلك الطاقة المدخل بشكل خاطئ عن طريق الخطأ، مما قد يؤدي إلى احتراقها، يُشترط عادةً وجود دائرة حماية من عكس القطبية عند مدخل وحدة التزويد بالطاقة. وفي الوقت نفسه، ولضمان بقاء جهد الدخل ضمن النطاق الآمن، يجب حماية جهد الدخل من قطع التيار عند زيادة الجهد.

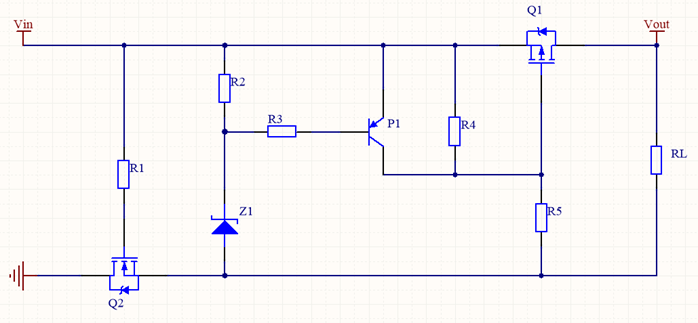

الدائرة الموضحة في الشكل 1 تحقق الوظيفة المتكاملة للحماية من التوصيل العكسي والحماية من الجهد الزائد.
يتم تحليل وظيفة الحماية من الجهد الزائد على النحو التالي: عندما Vin يقع الجهد ضمن نطاق جهد الإدخال الطبيعي، ولا يحدث انهيار عكسي لمنظم الجهد Z1، ويكون تيار المقاومتين R2 وR3 مساويًا للصفر تقريبًا، وVbe قيمة جهد الترانزستور P1 هي 0، أي أن الترانزستور PNP غير مُفعّل، و Vgs يتم تحديد جهد الترانزستور PMOS Q1 بواسطة مقسم الجهد المكون من المقاومتين R4 وR5. عندما يكون جهد Vgs أكبر من عتبة التوصيل، يتم تشغيل الترانزستور PMOS، أي أن مصدر الطاقة يعمل بشكل طبيعي؛ وعندما يكون جهد الدخل Vin أكبر من جهد الدخل الطبيعي، يكون جهد Vgs أكبر من عتبة التوصيل.in>Vbrعندما يتعطل منظم الجهد، يتم تشغيل ترانزستور PNP Q1، VCE≈0، أي Vgs قيمة أنبوب PMOS ≈0، ويتم إيقاف تشغيل أنبوب PMOS، أي يتم تحقيق الحماية من الجهد الزائد.
يتم تحليل وظيفة الحماية من التوصيل العكسي كما يلي: يتم تحقيق الحماية من التوصيل العكسي للإدخال بواسطة أنبوب NMOS Q2. عند إدخال القطب الموجب لمصدر الطاقة من Vin، يكون جهد البوابة Vgs عندما يكون جهد الترانزستور NMOS Q2 مرتفعًا، يكون Q2 قيد التشغيل، ويشكل كل من Q1 والحمل RL وQ2 حلقة، وتعمل الدائرة بشكل طبيعي. أما عند عكس قطبية مصدر الطاقة من الطرف السالب، فيتم فصل Q2، وتنفصل الحلقة بالكامل، وتتوقف الدائرة عن العمل، مما يؤدي إلى حماية الدائرة من عكس القطبية.
