فهم الجيروسكوب الليفي البصري: كيف يعمل

اكتشف كيف تعمل الجيروسكوبات الليفية البصرية (FOGs) باستخدام تأثير ساغناك، وخصائصها الرئيسية، وتطبيقاتها في مجال الطيران والفضاء، والمركبات ذاتية القيادة، وغيرها. تعرف على سبب إحداث الجيروسكوبات الليفية البصرية ثورة في تكنولوجيا الملاحة.

أصبحت الجيروسكوبات الليفية البصرية مكونًا أساسيًا في العديد من الصناعات، من الطيران والفضاء إلى السيارات وحتى الإلكترونيات الاستهلاكية. تُستخدم هذه الأجهزة لقياس السرعة الزاوية، مما يوفر بيانات بالغة الأهمية لأنظمة الملاحة والتحكم. ولكن كيف تعمل؟ في هذه المدونة، سنتعمق في آلية عمل الجيروسكوبات الليفية البصرية ونستكشف أهميتها.

ما هو الجيروسكوب الليفي البصري؟

الجيروسكوب الليفي البصري هو نوع من الجيروسكوبات يستخدم تداخل الضوء المنتقل عبر الألياف البصرية لرصد الحركات الدورانية. على عكس الجيروسكوبات الميكانيكية التقليدية التي تعتمد على كتلة دوارة، يستخدم الجيروسكوب الليفي البصري الضوء كوسيط لقياس التغيرات الدورانية، مما يوفر دقة وموثوقية أعلى. تتميز هذه الجيروسكوبات بصغر حجمها ومتانتها، وهي مثالية للتطبيقات التي تتطلب دقة عالية.

مبدأ عمل الجيروسكوب الليفي البصري

يكمن جوهر الجيروسكوب الليفي البصري في مفهوم يُسمى تأثير ساغناك، وهو أساسي لفهم كيفية عمل هذه الأجهزة. إليكم شرحًا تفصيليًا خطوة بخطوة:

1.تقسيم الضوء: يُقسّم شعاع الليزر إلى شعاعين منفصلين يسيران في اتجاهين متعاكسين حول ملف من الألياف البصرية. تُلفّ الألياف البصرية عادةً على شكل ملف لزيادة المسافة التي يقطعها الضوء، وبالتالي تحسين الحساسية.

2.الدوران وانزياح الطور: عند تدوير الجيروسكوب، يتحرك أحد شعاعي الضوء بسرعة أكبر قليلاً في اتجاه الدوران، بينما يتحرك الشعاع الآخر بسرعة أبطأ في الاتجاه المعاكس. هذا يُحدث انزياحًا في الطور بين الشعاعين. يتأخر الشعاع الأسرع، ويتسارع الشعاع الأبطأ.

3.التداخل: بعد أن تدور حزم الضوء حول الملف وتعود إلى الكاشف، ينتج عن اختلاف الطور تداخل بين الحزمتين. وتتناسب درجة هذا التداخل طرديًا مع معدل دوران الجيروسكوب.

4.القياس: يتم الكشف عن نمط التداخل بواسطة كاشف ضوئي، والذي يحوله إلى إشارة كهربائية. ثم تُعالج هذه الإشارة لتحديد السرعة الزاوية أو معدل دوران الجيروسكوب. كلما زاد فرق الطور، زادت سرعة الدوران.

الميزات الرئيسية للجيروسكوبات الليفية البصرية

1. الدقة والحساسية: تتميز الجيروسكوبات الليفية البصرية بحساسية عالية، حيث تستطيع قياس التغيرات الطفيفة جدًا في السرعة الزاوية بدقة فائقة. وهذا ما يجعلها مثالية للتطبيقات التي تتطلب دقة عالية في الملاحة والتحكم.

2. لا توجد أجزاء متحركة: على عكس الجيروسكوبات الميكانيكية التي تعتمد على مكونات متحركة، فإن الجيروسكوبات الليفية البصرية لا تحتوي على أجزاء متحركة. وهذا يعزز موثوقيتها ويقلل من احتمالية التآكل مع مرور الوقت.

3. متانة عالية: إن عدم وجود أجزاء ميكانيكية يجعل الجيروسكوبات الليفية البصرية متينة للغاية ومقاومة للصدمات والاهتزازات، مما يجعلها مثالية للاستخدام في البيئات الصعبة مثل تطبيقات الفضاء والطيران والتطبيقات العسكرية.

4. تصميم مضغوط: تتميز الجيروسكوبات الليفية البصرية عمومًا بأنها أصغر حجمًا وأخف وزنًا من الجيروسكوبات التقليدية، مما يجعلها مناسبة للاستخدام في التطبيقات التي يكون فيها الحجم والوزن عاملين حاسمين.

تطبيقات الجيروسكوبات الليفية البصرية

إن تنوع ودقة الجيروسكوبات الليفية البصرية تجعلها ضرورية في العديد من المجالات:

1.في مجال الطيران والفضاء: تُستخدم أجهزة قياس التذبذبات الضوئية (FOGs) على نطاق واسع في الطائرات والمركبات الفضائية لأنظمة الملاحة والتحكم. فهي تساعد في الحفاظ على الاستقرار والاتجاه والارتفاع، خاصة في البيئات التي لا تتوفر فيها إشارة نظام تحديد المواقع العالمي (GPS).

2.المركبات ذاتية القيادة: تلعب الجيروسكوبات الليفية البصرية دورًا حاسمًا في أنظمة الملاحة للسيارات والروبوتات ذاتية القيادة، مما يساعدها على الحفاظ على تحديد المواقع والاتجاه بدقة.

3.الملاحة البحرية: في الغواصات والسفن، تُستخدم أجهزة تحديد المواقع البصرية (FOGs) لتوفير بيانات دقيقة عن الاتجاه والموقع في المواقف التي قد لا تعمل فيها أنظمة الملاحة التقليدية بشكل فعال.

4.المجال العسكري: تعتبر أجهزة تحديد المواقع البصرية (FOGs) حيوية لأنظمة الملاحة التكتيكية، حيث تعتبر الدقة العالية والموثوقية أمراً ضرورياً لنجاح العمليات العسكرية.

5.الإلكترونيات الاستهلاكية: تجد المواد الخشنة طريقها أيضًا إلى المنتجات الاستهلاكية مثل أجهزة الألعاب وأنظمة تثبيت الكاميرا وحتى معدات الواقع الافتراضي.

معايير المنتج النموذجية وتطبيقاته

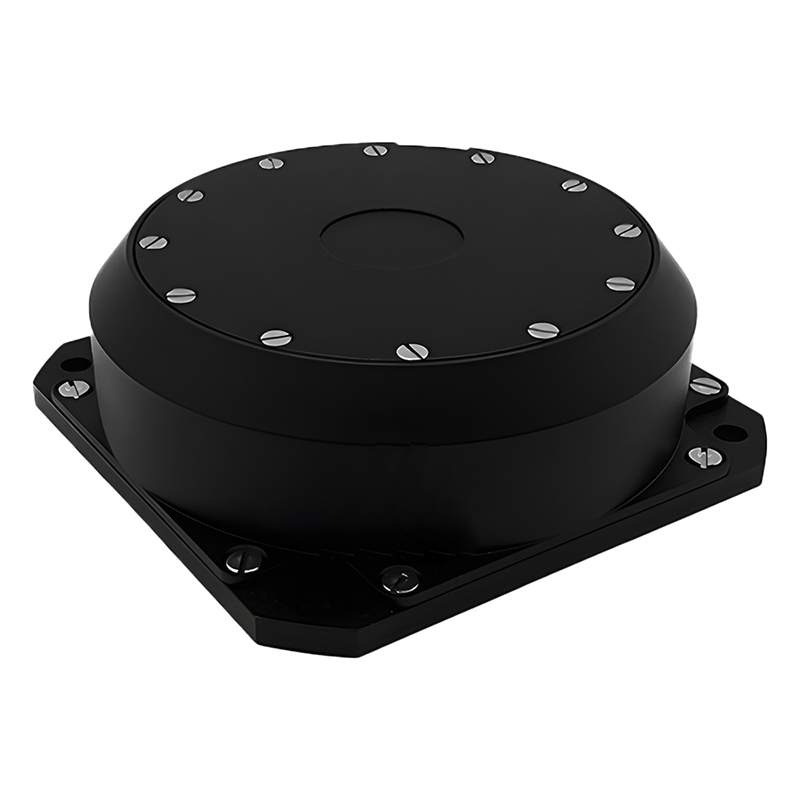

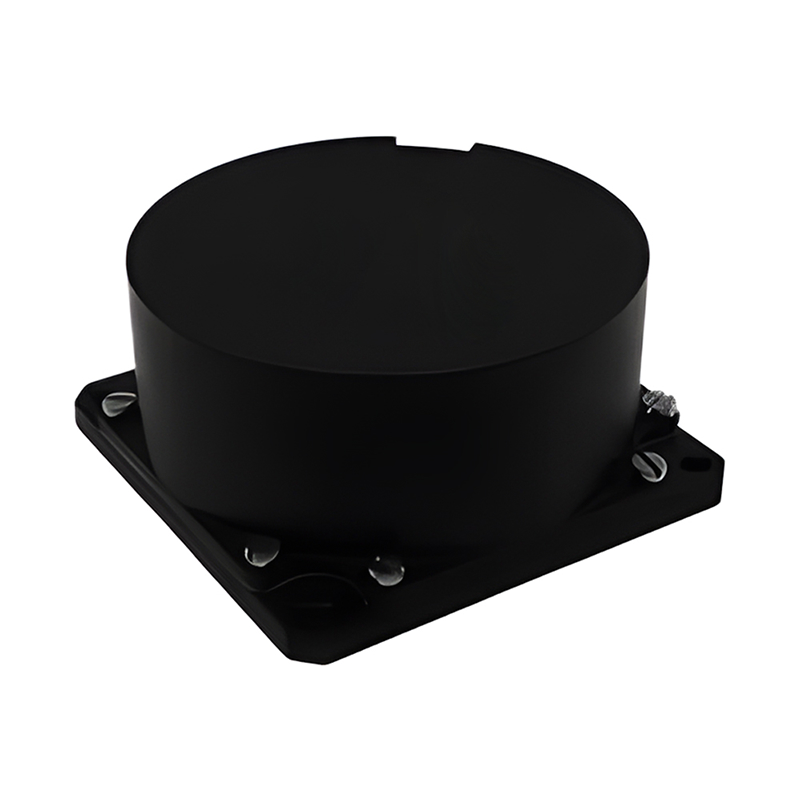

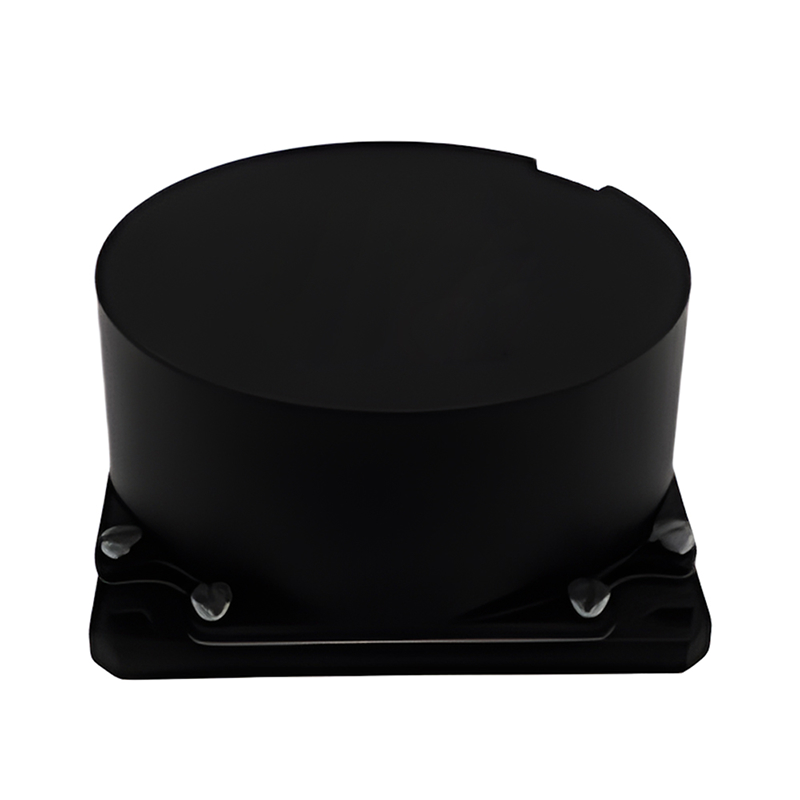

خذ الجيروسكوب الليفي البصري من سلسلة G كمثال:

دقة G-F50: 0.1 - 0.3 درجة/ساعة

دقة G-F60: 0.05 - 0.2 درجة/ساعة

تشمل مجالات التطبيق: وحدات القياس بالقصور الذاتي الصغيرة، وأنظمة الملاحة بالقصور الذاتي، وأنظمة تتبع رؤوس توجيه الصواريخ، ووحدات الكهروضوئية، والطائرات بدون طيار، وغيرها. تُظهر هذه المنتجات آفاق التطبيق الواسعة لجيروسكوبات الألياف الضوئية في المجالين العسكري والمدني.

خاتمة

تُمثل الجيروسكوبات الليفية البصرية نقلة نوعية في تكنولوجيا قياس الدوران. فباستخدامها الضوء بدلاً من المكونات الميكانيكية، تُوفر دقة وموثوقية ومتانة فائقة. ومع استمرار الصناعات في طلب حلول ملاحة أكثر دقة وصغراً، سيتزايد دور الجيروسكوبات الليفية البصرية، مما يُتيح تحقيق تطورات في مجالات متنوعة، بدءاً من المركبات ذاتية القيادة وصولاً إلى هندسة الطيران والفضاء.

في المرة القادمة التي تسمع فيها عن سيارة ذاتية القيادة، أو طائرة، أو أي نظام ملاحة متطور، فمن المرجح أن يكون الجيروسكوب الليفي البصري يساهم في ضمان حركة سلسة ودقيقة. إن فهم كيفية عمل هذه الأجهزة يمنحنا نظرة ثاقبة على التقنيات المتطورة التي تجعل عالمنا الحديث يعمل بكفاءة أكبر.
