يعتمد مقياس التسارع أحادي المحور فائق الدقة AC-MAF599 بتقنية MEMS المتقدمة القائمة على السيليكون، ويتميز بتصميم عبوة سيراميكية مدمجة. يتمتع هذا المقياس بدقة عالية، وثبات ممتاز، ونطاق قياس واسع، ومقاومة قوية للصدمات، وقدرة على التكيف مع نطاق واسع من درجات الحرارة، مما يجعله مناسبًا للتطبيقات الصناعية الصعبة.
رقم القطعة، :
AC-MAF599الطلب (الحد الأدنى للكمية) :
1المدة الزمنية :
4سلسلة المنتجات والمعايير
| نموذج | AC-MAF599 | وحدة |
| التغليف | CLCC48 | |
| محوري | Y | |
| يتراوح | 100 | g |
| اللاخطية المقياسية | <500 جزء في المليون | جزء في المليون（معيار IEEE، على نطاق كامل） |
| عرض النطاق الترددي (قابل للتعديل) 3 ديسيبل | أكثر من 150 | Hz |
| تأخير | <3 | ms |
| VRE | <5 | ميكروغرام/غرام2 |
| ضوضاء | <40 | ميكروغرام/√هرتز @1 هرتز |
| عتبة | <40 | µg |
| درجة حرارة الغرفة بدون تحيز قبل مغادرة المصنع | <±1 | المغنيسيوم (قيمة المعايرة عند درجة حرارة الغرفة) |
| لا يوجد أي انحراف في درجة الحرارة قبل مغادرة المصنع | <±0.5 | mg |
| اختبار التخلف الحراري عند درجة حرارة صفرية قبل مغادرة المصنع | <0.3 | mg |
| تعويض الانحياز الصفري المتبقي بعد مغادرة المصنع | <±0.2 | mg |
| استقرار بدون انحياز (سلاسة لمدة ثانية واحدة) | <40 | ug |
| استقرار بدون انحياز (سلاسة لمدة 10 ثوانٍ) | <15 | ug |
| استقرار الانحياز الصفري ألان | <5 | ug |
| قابلية تكرار التبديل 1 σ | <15 | ug |
| مقياس ضبط المصنع | 20000000 | Lsb/g (قيمة المعايرة عند درجة حرارة الغرفة) |
| معامل درجة حرارة المقياس | <40 | جزء في المليون/درجة مئوية |
| المتبقي في نظام المقياس بعد تعويض درجة الحرارة | <100 | جزء في المليون (تعويض من الدرجة الثانية، تعويض الشريحة قبل مغادرة المصنع) |
| وقت بدء التشغيل | <500 | ms |
| معدل أخذ العينات (قابل للتعديل) | 49.5 ألف | Hz |
| صدمة كهربائية | 500 | g |
| صدمة غير كهربائية | 500 | g |
| درجة حرارة التشغيل | -50 ~ +85 | °C |
| جهد مصدر الطاقة | 5±0.25 | V |
| حاضِر | <30 | Ma |
| واجهة الاتصال | مؤشر التداخل المكاني |
عملية الإنتاج

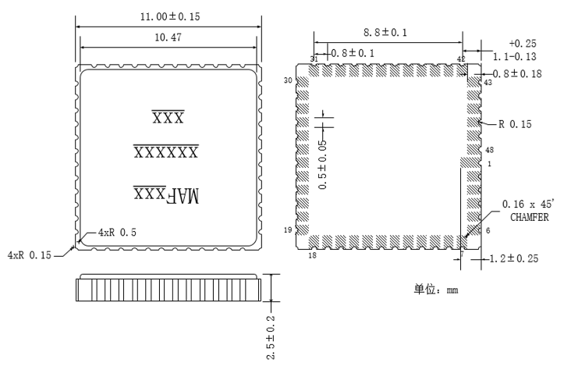

أبعاد المنتج
