يشير تموج مصدر الطاقة إلى مُكوّن التيار المتردد الدوري الذي يظهر عند مخرج مصدر طاقة التيار المستمر. ويُعبَّر عن سعته عادةً بقيم الذروة إلى الذروة أو الذروة إلى القاع، كما هو موضح في الشكل 1. وينتج تموج مصدر الطاقة بشكل رئيسي عن عيوب في شكل الموجة أثناء تحويل الطاقة، مثل تغيرات الجهد الناتجة عن تشغيل وإيقاف ترانزستورات التبديل أثناء تشغيل مصدر طاقة التبديل. ويمكن أن يؤثر تموج مصدر الطاقة على التشغيل الطبيعي للأجهزة، وخاصةً الأجهزة الإلكترونية الدقيقة والدوائر التناظرية التي تتطلب مصادر طاقة مستقرة.

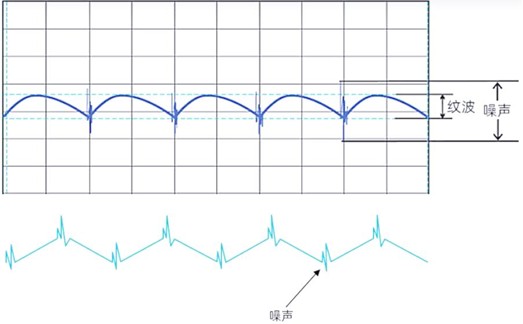

الشكل 1. تموجات وضوضاء مصدر الطاقة
يُعدّ كبح وتقليل تموجات التيار الكهربائي إلى نطاق معقول أحد الأهداف الرئيسية في تصميم دوائر إمداد الطاقة. لذا، يُعدّ إتقان طرق اختبار تموجات التيار الكهربائي الصحيحة أمرًا بالغ الأهمية لتصحيح أخطاء إمداد الطاقة وتحسين تصميم التموجات لاحقًا. يُستخدم راسم الإشارة عادةً لقياس تموجات التيار الكهربائي. ومن خلال ضبط شروط التشغيل ونطاقات القياس المناسبة، تتم مراقبة وتسجيل شكل الموجة وسعة التموج. علاوة على ذلك، يمكن استخدام أدوات ومعدات أخرى، مثل جهاز اختبار معامل التموج، لتحليل خصائص التموج وتحديدها كميًا.
لضمان الحصول على شكل موجة تموج حقيقي وموثوق، ينبغي مراعاة النقاط التالية عند قياس تموج جهد الخرج باستخدام راسم الإشارة. يوضح الشكل 2 الطريقة الصحيحة.
1. حدد وضع اقتران التيار المتردد على جهاز راسم الإشارة؛
2. لضمان نسبة الإشارة إلى الضوضاء، حدد X1 لتخفيف المسبار أثناء اختبار تموج مصدر الطاقة؛
3. اضبط حد عرض النطاق الترددي على 20 ميجاهرتز لتجنب تأثير الضوضاء عالية التردد على قياس التموج؛
4. تقليل حلقات التأريض؛ يوصى باستخدام حلقة تأريض زنبركية كما هو موضح على الجانب الأيمن من الشكل 2؛
5. ضع المسبار بالقرب من جانبي المكثف؛
6. تجنب اختبار أشكال الموجات في نقاط أخرى باستخدام قنوات راسم الإشارة الأخرى في نفس الوقت.
إن استخدام طرق القياس الصحيحة الموضحة أعلاه سيسمح لك بملاحظة شكل موجة تموج مشابه للشكل الموضح أدناه.
الشكل 3: شكل موجة التموج
