The IF2700 fiber optic inertial navigation system is a small fiber optic combination inertial navigation system composed of a three-axis integrated fiber optic inertial IMU and satellite navigation system. It is used to measure the position, velocity, and attitude of the carrier in three directions, while outputting the angular velocity and acceleration of the three axes. Fiber optic inertial navigation includes a three-axis integrated fiber optic gyroscope and a three-axis integrated MEMS accelerometer. The accelerometer is sensitive to and measures the three-axis acceleration signal of the carrier, while the gyroscope is sensitive to and measures the three-axis angular velocity signal of the carrier. After compensation and calculation, the position, velocity, and attitude of the carrier are obtained; At the same time, Kalman filtering is used to effectively integrate INS and GNSS information, obtaining optimal estimates of position, velocity, and attitude, and improving the reliability and stability of fiber optic inertial navigation.
رقم القطعة، :
IF2700الطلب (الحد الأدنى للكمية) :
1Product Series and Parameters
|
|
IF2700-A |
IF2700-B |
Unit |
|
Fiber optic gyro parameters |
|||
|
dynamic range |
±500 |
±500 |
°/s |
|
Zero bias stability |
≤0.2 |
≤0.1 |
°/h (1 σ,10s) |
|
Zero bias repeatability |
≤0.2 |
≤0.1 |
°/h (1 σ,10s) |
|
Scale factor repeatability |
≤100 |
≤100 |
ppm |
|
Scale factor nonlinearity |
≤100 |
≤100 |
ppm |
|
Random walk coefficient |
≤0.05 |
≤0.05 |
° /h1 /2 |
|
Bandwidth |
≥400 |
≥400 |
Hz |
|
MEMS Accelerometer parameters |
|||
|
Bias Stability (Room temperature, 100s, 1 σ) |
≤0.1 |
≤0.1 |
mg |
|
bias repeatability (Room temperature) |
≤0.1 |
≤0.1 |
mg |
|
dynamic range |
±20 |
±20 |
g |
|
Scale factor nonlinearity (1 σ) |
≤100 |
≤100 |
ppm |
|
Integrated navigation parameters |
|||
|
Initial alignment time (after initial position binding) |
≤10min |
||
|
Heading accuracy |
Initial self-alignment ≤1°/h (1σ) Maintain ≤0.5°/h (1σ) |
||
|
Heading accuracy (GPS effective) |
When combining dual antenna GNSS: ≤ 0.2 °/L, L is the baseline length |
||
|
Speed accuracy(1 σ) |
≤ 0.2 m/s |
||
|
Horizontal position |
≤3m (1σ, satellite single point positioning) ≤0.1m (1σ, satellite RTK differential positioning accuracy 0.05m |
||
|
Height |
≤10m (1σ, satellite single point positioning) ≤0.2m (1σ, satellite RTK differential positioning accuracy: 0.05m) ≤ 0.05 (°)/h1/2 |
||
|
Data output rate |
≥100Hz |
||
|
Other parameters |
|||
|
External dimensions |
70*65*54 |
mm |
|
|
Start time |
≤1 |
min |
|
|
Weight |
≤500 |
g |
|
|
Power input |
+12~+36 |
V |
|
|
Working temperature |
-40~+60 |
℃ |
|
|
Storage temperature |
-55~+85 |
℃ |
|
|
Power ripple (Vpp) |
≤50 |
mV |
|
|
Maximum power consumption |
< 8 |
W |
|
|
|
|
|
|
Production process

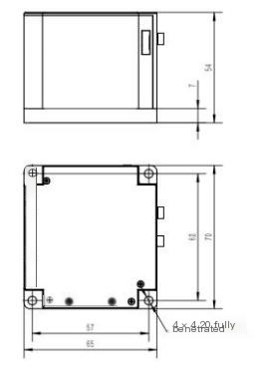

Product dimension
