مستشعر ميل ثلاثي المحاور عالي الدقة بتقنية MEMS، مستشعر ميل ديناميكي ثابت

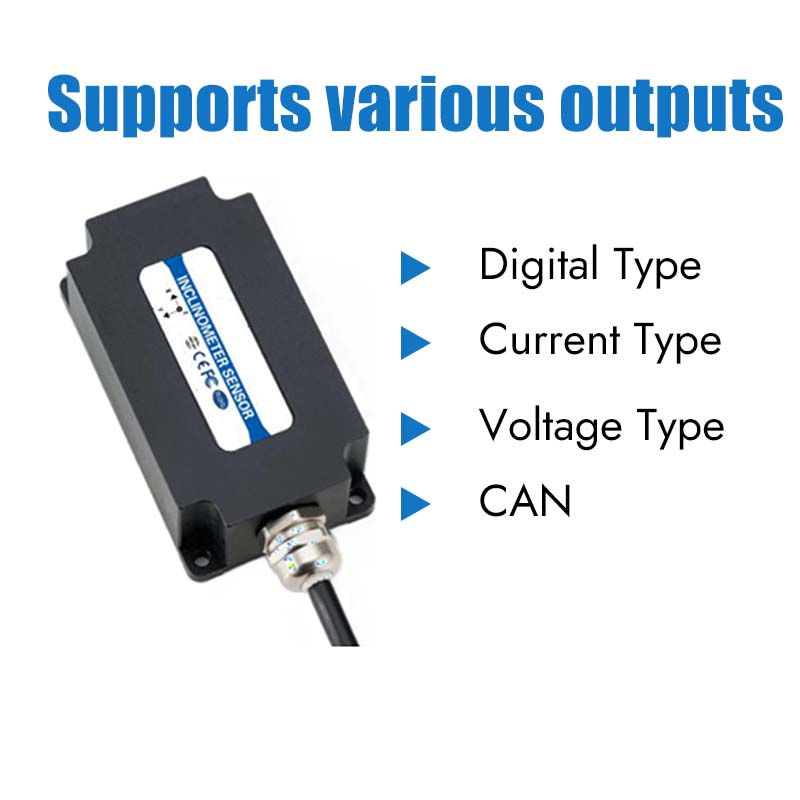

يُعدّ TD9-DI مستشعرًا رقميًا ثلاثي المحاور لقياس زاوية الميل (X، Y، Z)، طُوّر محليًا بواسطة شركة Micro-Magic Inc.، وهو مُصمّم خصيصًا لوحدات قياس زاوية الميل عالية الدقة. يدمج هذا المستشعر بروتوكولات Modbus RTU الصناعية القياسية وبروتوكولات 0x68 السداسية العشرية. يُمكن لبرنامج التحليل الحاسوبي المُرفق عرض وتسجيل بيانات القياس في الوقت الفعلي لتحليلها. تُشكّل المكونات المحلية أكثر من 85% من مكوناته، وتشمل المكونات الأساسية الداخلية وحدات تحكم دقيقة MCU، ووحدات تحويل تناظري/رقمي عالية الدقة 16 بت، ومستشعرات درجة الحرارة، ومعالجات الإشارة، ودوائر الطاقة، ودوائر الإخراج، وغيرها. يهدف هذا المستشعر إلى تصنيع معدات محلية الصنع وتذليل العقبات التي تحول دون البحث والتطوير المستقل في مجال التكنولوجيا.
رقم القطعة، :
TD9الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | شروط | TD9-DI | وحدة | |
| محور القياس | محور | س، ص، ع | ||
| نطاق القياس | ±90 (ثلاثة محاور) | ±180 (محور واحد) | ° | |
| دقة | ثابت | 0.02 | 0.05 | ° |
| متحرك | 0.1 | 0.2 | ° | |
| معامل درجة حرارة الحساسية | -40～85° | ≤200 | جزء في المليون/درجة مئوية | |
| استجابة التردد | استجابة DC | 100 | Hz | |
| وقت بدء التشغيل | 0.2 | s | ||
| زمن الاستجابة | 0.01 | s | ||
| معدل الإخراج التلقائي | يمكن ضبط خرج 5 هرتز، 15 هرتز، 35 هرتز، 50 هرتز (لا تحتوي RS485 على هذه الوظيفة). إشارة الخرج RS232 | |||
| إشارة الخرج | يمكن طلب RS232/RS485/RS422/TTL/MODBUS | |||
| متوسط ساعات العمل | ≥50000 ساعة/وقت | |||
| مقاومة الصدمات | 5500 غرام، 0.5 مللي ثانية، 3 مرات/محور | |||
| مضاد للاهتزاز | 10 غرامات، 10-1000 هرتز | |||
| مقاومة العزل | ≥100 ميجا أوم | |||
| مستوى مقاومة الماء | IP67 | |||
| كابل | كابل قياسي بطول 1.5 متر، مقاوم للتآكل، مقاوم للزيوت، يتحمل نطاقًا واسعًا من درجات الحرارة، ومحمي، 6 × 0.3 مم² | |||
| وزن | 80 غرام (باستثناء علبة التغليف) | |||
عملية الإنتاج
منتجات مشابهة أخرى

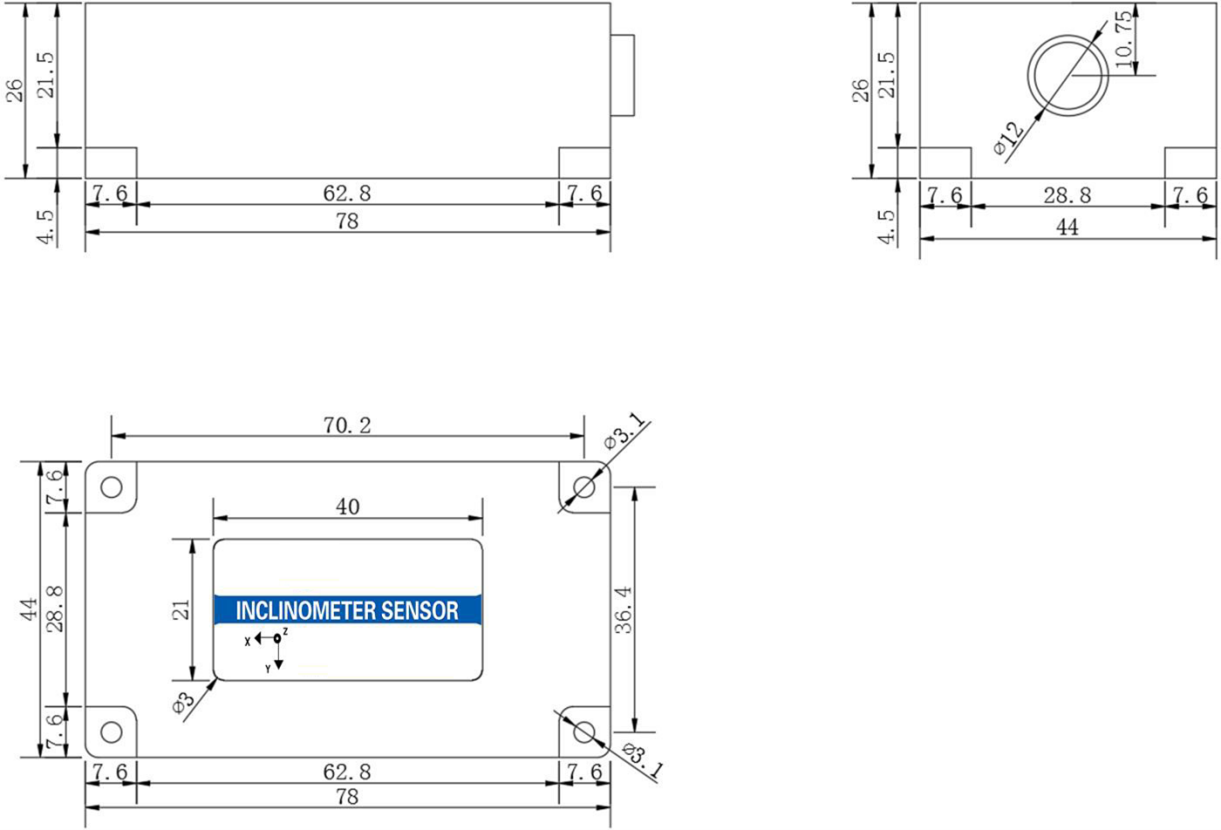

أبعاد المنتج
سيناريوهات التطبيق
