يُعدّ TD6-DI جيلاً جديداً من مستشعرات الميل الديناميكية بتقنية MEMS، قادراً على قياس بيانات الميل للهياكل المتحركة أو حالات الاهتزاز الشديد. يتميز بدقة قياس ديناميكية تبلغ 0.5 درجة، ودقة ثابتة تبلغ 0.06 درجة، وحجم صغير، واستهلاك منخفض للطاقة، وثبات عالٍ، مع إمكانية اختيار منافذ إخراج RS232، RS485، RS422، Modbus، TTL، وCAN. يحتوي على نظام تحكم MCU مدمج، وجيروسكوب رأسي، ومقياس تسارع، ووحدة تحليل اتجاه متكاملة، باستخدام خوارزمية ترشيح رقمية مثلى لتقليل التشويش، بالإضافة إلى خوارزمية ترشيح كالمان من الرتبة N، مما يُزيل مصادر الخطأ ويُحسّن دقة القياس من خلال تعويضات متنوعة مثل التعويض غير الخطي، والتعويض المتعامد، وانحراف درجة الحرارة، وغيرها.
رقم القطعة، :
TD6الطلب (الحد الأدنى للكمية) :
1سلسلة المنتجات والمعايير
| المعلمة | شروط | TD6-DI | وحدة |
| محور القياس | محور | س، ص | |
| نطاق القياس | ±90 | ° | |
| انحراف درجة الحرارة الصفرية | -40～85° | ±0.06 | ° |
| معامل درجة حرارة الحساسية | -40～85° | ≤220 | جزء في المليون/درجة مئوية |
| استجابة التردد | استجابة DC | 100 | Hz |
| الدقة الثابتة | -40～85° | 0.06 | ° |
| دقة ديناميكية | -40～85° | 0.5 | ° |
| استقرار طويل الأمد | -40～85° | <0.52 | ° |
| وقت بدء التشغيل | 0.3 | s | |
| زمن الاستجابة | 0.01 | s | |

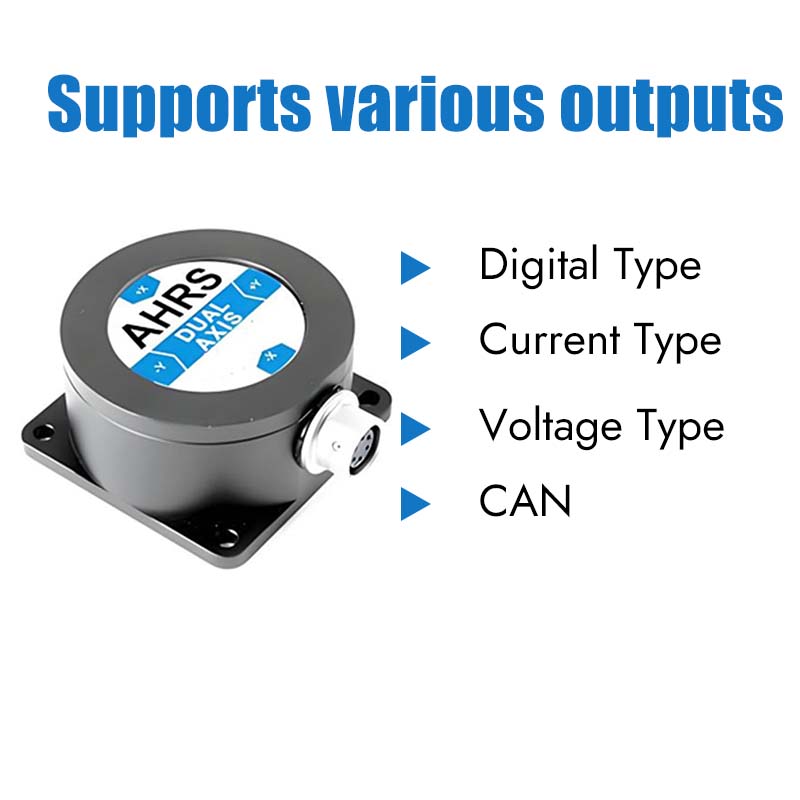

| إشارة الخرج | يمكن طلب RS232/RS485/RS422/TTL/CAN/MODBUS | ||
| معدل الإخراج التلقائي | يمكن ضبط خرج 5 هرتز، و15 هرتز، و35 هرتز، و50 هرتز، و100 هرتز | ||
| (لا تحتوي RS485 على هذه الوظيفة) | |||
| متوسط ساعات العمل | ≥55000 ساعة/وقت | ||
| مقاومة الصدمات | 25000 غرام، 0.5 مللي ثانية، 3 مرات/محور | ||
| مضاد للاهتزاز | 10 غرامات، 10-1000 هرتز | ||
| مقاومة العزل | ≥100 ميجا أوم | ||
| مستوى مقاومة الماء | IP67 | ||
| كابل | كابل قياسي بطول 1.5 متر، مقاوم للتآكل، مقاوم للزيوت، يتحمل نطاقًا واسعًا من درجات الحرارة، ومحمي، 6 × 0.3 مم² | ||
| وزن | 155 غرام (باستثناء علبة التغليف) | ||
عملية الإنتاج
منتجات مشابهة أخرى

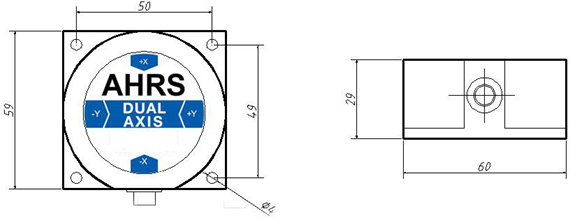

أبعاد المنتج
