المنطق التطبيقي الأساسي لوحدات القياس بالقصور الذاتي في مختلف الصناعات

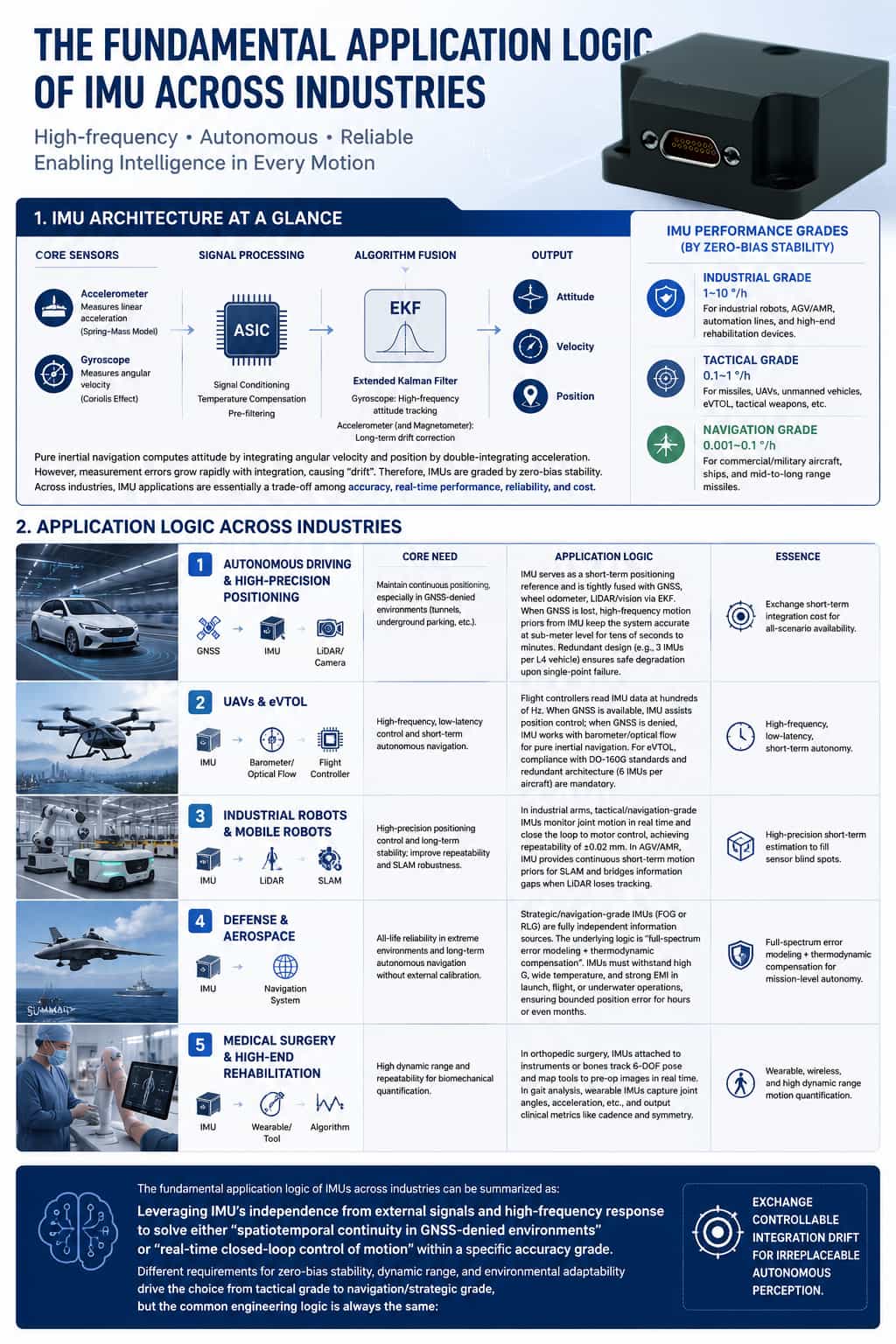

أولاً: لمحة موجزة عن البنية الأساسية لوحدة القياس بالقصور الذاتي

يتكون المكون الأساسي لوحدة القياس بالقصور الذاتي (IMU) من مقياس تسارع وجيروسكوب، يقيسان التسارع الخطي والسرعة الزاوية على التوالي. تستخدم وحدات IMU الصناعية وما فوقها عادةً تقنية MEMS، بينما تستخدم الوحدات المتطورة جيروسكوبات الألياف الضوئية أو الليزرية، مقترنة بدوائر متكاملة خاصة بالتطبيقات (ASICs) لمعالجة الإشارة، وتعويض درجة الحرارة، والترشيح الأولي. يعتمد مقياس التسارع على نموذج "الكتلة الزنبركية" - حيث يعكس إزاحة كتلة الاختبار التسارع؛ بينما يستفيد الجيروسكوب من تأثير كوريوليس - حيث تولد الكتلة المهتزة انحرافًا قابلاً للقياس عند تعرضها للدوران. على المستوى الخوارزمي، يدمج مرشح كالمان الموسع (EKF) هذين التدفقين من البيانات: يوفر الجيروسكوب تتبعًا عالي التردد للوضع، بينما يقوم مقياس التسارع (إلى جانب مقياس المغناطيسية) بتصحيح الانحراف على المدى الطويل. تعتمد الملاحة بالقصور الذاتي البحتة على حساب الاتجاه من خلال تكامل السرعة الزاوية، وعلى حساب الموقع من خلال التكامل المزدوج للتسارع؛ ومع ذلك، تتضخم أخطاء القياس بسرعة مع كل رتبة من رتب التكامل، مما يؤدي إلى "الانحراف". ونتيجة لذلك، يتم تصنيف وحدات القياس بالقصور الذاتي عادةً إلى درجات بناءً على استقرار انحيازها:

1) الدرجة الصناعية (استقرار الانحياز: 1-10 درجة/ساعة): مناسبة للسيناريوهات الديناميكية قصيرة المدة - مثل الروبوتات الصناعية، والمركبات الموجهة آليًا/المركبات المتنقلة المستقلة، وخطوط الإنتاج الآلية، ومعدات إعادة التأهيل المتطورة - حيث يوجد شرط معتدل للاستقرار على المدى الطويل ولكن حساسية كبيرة للتكلفة.

2) الدرجة التكتيكية (0.1-1 درجة/ساعة): مناسبة للتطبيقات التي تتطلب استجابة ديناميكية عالية وملاحة ذاتية قصيرة المدة، مثل الصواريخ والطائرات بدون طيار والمركبات الأرضية غير المأهولة وطائرات الإقلاع والهبوط العمودي الكهربائية والأسلحة التكتيكية.

3) درجة الملاحة (0.001–0.1 درجة/ساعة): مناسبة للمهام التي تتطلب الملاحة الذاتية لفترات متوسطة (تتراوح من عشرات الدقائق إلى عدة ساعات) دون معايرة خارجية، مثل تلك التي تشمل الطائرات التجارية أو العسكرية والسفن والصواريخ متوسطة إلى طويلة المدى.

بفهم هذه البنية الأساسية، تتضح منطق تطبيقات وحدات القياس بالقصور الذاتي (IMUs) في مختلف الصناعات: فهي تتضمن أساسًا إجراء مفاضلات واضحة بين "الدقة، والأداء في الوقت الفعلي، والموثوقية، والتكلفة". ثانيًا: منطق التطبيقات الأساسي في مختلف الصناعات

1. القيادة الذاتية وتحديد المواقع عالي الدقة

في سيناريوهات القيادة الذاتية وتحديد المواقع بدقة عالية، يتمثل الشرط الأساسي في تحقيق تحديد موقع مستمر، لا سيما في البيئات التي تفتقر إلى إشارات نظام تحديد المواقع العالمي (GPS) مثل الأنفاق ومواقف السيارات تحت الأرض. تعتمد آلية التطبيق على استخدام وحدة القياس بالقصور الذاتي (IMU) كخط أساس موثوق لتحديد الموقع على المدى القصير. تُدمج هذه البيانات مع مدخلات من نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) وعدادات المسافة في العجلات وأنظمة الرؤية/الليدار عبر ترشيح كالمان المترابط بإحكام. من خلال الاستفادة من معلومات الحركة عالية التردد التي توفرها وحدة القياس بالقصور الذاتي (وتحديدًا السرعة الزاوية والتسارع)، يستطيع النظام الحفاظ على تقدير الموقع بدقة أقل من متر لفترات تتراوح من عشرات الثواني إلى عدة دقائق حتى بعد فقدان إشارات نظام تحديد المواقع العالمي. في الوقت نفسه، ومن خلال تصميم احتياطي (مثل تجهيز مركبة ذاتية القيادة من المستوى الرابع بثلاث وحدات قياس بالقصور الذاتي)، يضمن النظام تدهورًا آمنًا في الأداء في حالة حدوث عطل في نقطة واحدة. يكمن المنطق الأساسي هنا في الموازنة بين تكلفة انحراف التكامل على المدى القصير وتوافر النظام في جميع السيناريوهات.

2. الطائرات بدون طيار والطائرات الكهربائية ذات الإقلاع والهبوط العمودي

في سيناريوهات الطائرات المسيّرة والطائرات الكهربائية ذات الإقلاع والهبوط العمودي، تقرأ أنظمة التحكم في الطيران بيانات السرعة الزاوية والتسارع من وحدة القياس بالقصور الذاتي (IMU) بترددات تصل إلى عدة مئات من الهرتز، باستخدام آلية تحكم تناسبي تكاملي تفاضلي (PID) ذات حلقة مغلقة لضبط سرعات المحركات في الوقت الفعلي. عندما تكون إشارات نظام تحديد المواقع العالمي (GPS) قوية، تساعد وحدة القياس بالقصور الذاتي في التحكم بالموقع؛ ومع ذلك، في البيئات التي لا تتوفر فيها إشارات نظام تحديد المواقع العالمي (مثل الأماكن المغلقة أو داخل الوديان)، تتكامل وحدة القياس بالقصور الذاتي مع البارومترات أو مستشعرات التدفق البصري للدخول في وضع الملاحة بالقصور الذاتي البحت. بالنسبة للطائرات المأهولة مثل الطائرات الكهربائية ذات الإقلاع والهبوط العمودي، تشمل المتطلبات الإضافية الامتثال لمعايير صلاحية الطيران (مثل DO-160G) واعتماد بنى احتياطية (مثل تجهيز طائرة واحدة بست وحدات قياس بالقصور الذاتي). يتميز المنطق الأساسي في هذا السياق بـ "التردد العالي، وزمن الاستجابة المنخفض، والاستقلالية قصيرة المدى".

3. الروبوتات الصناعية والروبوتات المتنقلة

تتمثل المتطلبات الأساسية للروبوتات الصناعية والروبوتات المتنقلة في التحكم الدقيق بالموقع والاستقرار طويل الأمد، بهدف تحسين دقة تحديد المواقع المتكررة ومتانة أنظمة SLAM (التحديد والملاحة المتزامنة). في الأذرع الروبوتية الصناعية، تراقب وحدات القياس بالقصور الذاتي (IMU) التكتيكية أو الملاحية مسارات حركة المفاصل الفردية في الوقت الفعلي، موفرةً تصحيحات ذات حلقة مغلقة لأوامر المحركات لتحقيق دقة تحديد مواقع متكررة تبلغ ±0.02 مم. في المركبات الموجهة آليًا (AGVs) والروبوتات المتنقلة ذاتية القيادة (AMRs)، توفر وحدة القياس بالقصور الذاتي (IMU) لنظام SLAM معلومات مسبقة مستمرة وقصيرة المدى عن الحركة؛ فعندما تفشل أنظمة LiDAR بسبب حجب مجالات الرؤية أو عدم كفاية السمات البيئية، تعمل البيانات المتكاملة من وحدة القياس بالقصور الذاتي (IMU) على سد فجوات المعلومات هذه، وبالتالي الحفاظ على استمرارية تقدير الوضع. المنطق الأساسي هنا هو "التقدير عالي الدقة قصير المدى لملء النقاط العمياء للمستشعر". 4. الدفاع والفضاء

تتمثل المتطلبات الأساسية في قطاعي الدفاع والفضاء في موثوقية دورة الحياة الكاملة في البيئات القاسية، وقدرات الملاحة الذاتية التي تعمل لفترات طويلة دون معايرة خارجية. صُممت وحدات القياس بالقصور الذاتي (IMUs) ذات المستوى الاستراتيجي (أو مستوى الملاحة) - والتي تستخدم عادةً جيروسكوبات الألياف الضوئية أو الليزرية - لتكون مصادر معلومات مستقلة تمامًا. ويستند منطقها الأساسي إلى مزيج من "نمذجة الخطأ كاملة الطيف" و"التعويض الديناميكي الحراري". خلال المراحل الحرجة كالإطلاق أو الطيران أو الغمر تحت الماء، يجب أن تتحمل هذه الوحدات قوى تسارع عالية، وتقلبات واسعة في درجات الحرارة، وتداخلًا كهرومغناطيسيًا مكثفًا؛ وفي الوقت نفسه، ومن خلال استقرار الانحياز الدقيق للغاية ومواصفات المشي العشوائي، تضمن بقاء أخطاء تحديد المواقع ضمن حدود معينة على مدى ساعات أو حتى أشهر. علاوة على ذلك، أصبح الإنتاج المحلي والاستقلالية التكنولوجية من المتطلبات الأساسية في هذا المجال.

5. الجراحة الطبية وإعادة التأهيل المتقدمة

تتمثل المتطلبات الأساسية في الجراحة الطبية وإعادة التأهيل المتقدمة في نطاق ديناميكي واسع وقابلية تكرار عالية في قياس المعايير البيوميكانيكية. في الملاحة الجراحية لتقويم العظام، تُثبّت وحدات القياس بالقصور الذاتي (IMUs) على الأدوات الجراحية أو الهيكل العظمي للمريض؛ وباستخدام تتبع الوضعية بست درجات حرية (6-DOF)، ترسم هذه الوحدات موقع الأدوات في الوقت الفعلي على الصور الطبية قبل الجراحة. يكمن المنطق الأساسي هنا في الاستفادة من الدقة قصيرة المدى لوحدات القياس بالقصور الذاتي التكتيكية لتجاوز مشكلات حساسية الحجب المتأصلة في أنظمة الملاحة البصرية. في تحليل المشية، تُرتدى وحدات القياس بالقصور الذاتي على الأطراف لالتقاط معايير مثل زوايا المفاصل والتسارع؛ ثم تُعالج هذه البيانات عبر خوارزميات دمج المستشعرات لتوليد مقاييس سريرية مثل تردد الخطوات وتماثل المشية. يمثل هذا التطبيق، في جوهره، "قياسًا كميًا للحركة قابلًا للارتداء، ولاسلكيًا، وذو نطاق ديناميكي واسع".

ملخص

يمكن تلخيص المنطق الأساسي لتطبيقات وحدات القياس بالقصور الذاتي (IMUs) في مختلف الصناعات على النحو التالي: الاستفادة من مزاياها الكامنة، وتحديدًا استقلاليتها عن الإشارات الخارجية وقدرتها على الاستجابة عالية التردد، لمعالجة إما "مشكلة الاستمرارية المكانية والزمانية في البيئات التي تفتقر إلى نظام تحديد المواقع العالمي (GPS)" أو "مشكلة التحكم في حالات الحركة في الوقت الحقيقي ضمن حلقة مغلقة"، وذلك ضمن مستوى محدد من الدقة. وتفرض المتطلبات المتباينة بين مختلف الصناعات - فيما يتعلق بثبات الانحياز، والنطاق الديناميكي، والقدرة على التكيف مع البيئة - اختيارًا محددًا لوحدات القياس بالقصور الذاتي، بدءًا من الأجهزة التكتيكية وصولًا إلى الأجهزة الاستراتيجية. ومع ذلك، يظل المنطق الهندسي المشترك الذي تقوم عليه جميع هذه التطبيقات ثابتًا: الموازنة بين درجة يمكن التحكم بها من انحراف التكامل وبين القدرة الأساسية على الوعي الظرفي المستقل.
