التصوير الجوي، وحماية المحاصيل، والتفتيش، والسباقات: نماذج وحدات القياس بالقصور الذاتي الموصى بها والمتوافقة بدقة مع أربعة قطاعات رئيسية للطائرات بدون طيار

في صناعة الطائرات المسيّرة سريعة التطور، تُعدّ وحدة القياس بالقصور الذاتي (IMU) بمثابة "مركز الاستشعار" لنظام التحكم في الطيران، حيث تُحدّد بشكل مباشر استقرار الطائرة ودقتها وموثوقيتها. وتفرض سيناريوهات التطبيق المختلفة متطلبات متباينة للغاية على أداء وحدة القياس بالقصور الذاتي: فطائرات التصوير الجوي المسيّرة تُعطي الأولوية لإخراج صور فائقة الثبات؛ بينما تتطلب الطائرات الزراعية المسيّرة تتبعًا دقيقًا لمسار الطيران؛ وتتطلب طائرات التفتيش المسيّرة ملاحة عالية الدقة لفترات طويلة؛ أما طائرات السباق المسيّرة فتُعطي الأولوية للاستجابة الديناميكية والتصميم خفيف الوزن. وبصفتها موردًا محليًا رائدًا لأجهزة الاستشعار بالقصور الذاتي، تُقدّم شركة مايكرو-ماجيك مجموعة منتجات شاملة تتراوح من وحدات الملاحة بالقصور الذاتي بتقنية MEMS إلى أنظمة الجيروسكوب الليفي البصري، مدعومة بخبرة تطبيقية واسعة في مجالات مثل الطائرات المسيّرة والقيادة الذاتية والروبوتات. تُركّز هذه المقالة على أربعة قطاعات رئيسية للطائرات المسيّرة - التصوير الجوي، والعمليات الزراعية، والتفتيش، والسباق - وتُوصي بأبرز طرازات وحدات القياس بالقصور الذاتي من شركة مايكرو-ماجيك لمساعدة المطورين في اختيار المنتجات المناسبة بدقة.

أولاً: طائرات التصوير الجوي بدون طيار: ضمان ثبات فائق في كل إطار

بالنسبة لطائرات التصوير الجوي بدون طيار، تتمثل المتطلبات الأساسية لوحدة القياس بالقصور الذاتي (IMU) في دقة عالية في تحديد الاتجاه، وانخفاض مستوى التشويش، وثبات ممتاز في درجات الحرارة. وسواءً أكانت الطائرات سداسية المراوح المستخدمة في صناعة السينما أو طائرات التصوير المحمولة بدون طيار، فإن بيانات الاتجاه التي تُخرجها وحدة القياس بالقصور الذاتي (IMU) تُحدد بشكل مباشر فعالية تثبيت الكاميرا وجودة الصورة الإجمالية.

الطراز الموصى به:

(1) وحدة الملاحة بالقصور الذاتي MEMS عالية الدقة سداسية المحاور U503

وحدة القياس بالقصور الذاتي U503 هي وحدة قياس بالقصور الذاتي سداسية المحاور بتقنية MEMS عالية الدقة والأداء، وتُستخدم على نطاق واسع في تطبيقات الملاحة والتحكم والقياس. تجمع هذه الوحدة بين مستشعرات عالية الأداء ضمن وحدة مستقلة، وتتميز بتصميم محكم الإغلاق ونظام تخميد داخلي للاهتزازات، مما يجعلها تلبي المتطلبات الصارمة للملاحة عالية الدقة والديناميكية في البيئات القاسية. في سيناريوهات التصوير الجوي، يضمن ذلك أن توفر وحدة U503 بيانات وضعية مستقرة وموثوقة لوحدة التحكم في الطيران حتى في ظل الرياح القوية أو المناورات السريعة، مما يقلل بشكل فعال من اهتزاز الصورة. (2) وحدة القياس بالقصور الذاتي U16488 عالية الأداء بتقنية MEMS (بديل مباشر لوحدة ADIS16488A)

وحدة القياس بالقصور الذاتي U16488 هي وحدة دقيقة للغاية ذات 10 محاور بتقنية MEMS، وتضم جيروسكوبًا ثلاثي المحاور، ومقياس تسارع ثلاثي المحاور، ومقياس مغناطيسي ثلاثي المحاور، ومقياس ضغط جوي. تتميز الوحدة بانخفاض انحراف الجيروسكوب إلى 0.5 درجة/ساعة (تباين ألان النموذجي) وانحراف مقياس التسارع إلى 20 ميكروغرام. بفضل أبعادها المدمجة (47 × 44 × 14 مم) ووزنها الخفيف (50 غرامًا فقط)، تُعد U16488 مثالية لطائرات التصوير الجوي بدون طيار التي تتطلب دقة عالية في الحجم والوزن. بالإضافة إلى ذلك، تتضمن U16488 آليات معايرة وتعويض كاملة لدرجة الحرارة، مما يحافظ على دقة قياس ممتازة عبر نطاق واسع من درجات الحرارة يتراوح بين -40 درجة مئوية و80 درجة مئوية، وبالتالي يضمن الحصول على صور جوية مستقرة وعالية الجودة في مختلف الظروف المناخية.

ثانيًا: طائرات الرش الزراعية بدون طيار: الرش الدقيق يبدأ بالاستشعار الدقيق

تفرض الخصائص التشغيلية لطائرات الرش الزراعية بدون طيار متطلبات فريدة لأداء وحدة القياس بالقصور الذاتي (IMU): التشغيل المستمر لفترات طويلة، ومقاومة الاهتزازات العالية، والتكامل عالي الدقة مع أنظمة RTK/GNSS. ونظرًا لأن هذه العمليات تتم عادةً على ارتفاعات منخفضة وبسرعات منخفضة في بيئات ذات اهتزازات عالية، فإن استقرار انحياز وحدة القياس بالقصور الذاتي والتحكم في انحراف درجة الحرارة يُعدّان أمرين بالغَي الأهمية. النماذج الموصى بها:

(1) سلسلة U4930 عالية الدقة 6 محاور MEMS IMU (بديل مباشر لـ HG4930)

تُعدّ سلسلة U4930 وحدة قياس بالقصور الذاتي بتقنية MEMS، وهي وحدة رائدة من شركة Maixinmin Micro، ومتوفرة بثلاث فئات أداء: U4930-A وU4930-B وU4930-C. يتميز طراز U4930-A بانخفاض عدم استقرار الجيروسكوب إلى 0.03 درجة/ساعة، وانحراف عشوائي زاوي لا يتجاوز 0.02 درجة/√ساعة، وعدم استقرار مقياس التسارع إلى 30 ميكروغرام. تدعم هذه السلسلة معدل إخراج بيانات يصل إلى 2000 هرتز، وتعمل بكفاءة عالية ضمن نطاق درجة حرارة محيطة يتراوح بين -40 درجة مئوية و80 درجة مئوية. بالنسبة لطائرات الرش الزراعية بدون طيار، يُمكّن معدل التحديث البالغ 2000 هرتز من التقاط أدق اهتزازات واضطرابات هيكل الطائرة في الوقت الفعلي؛ وبالاقتران مع نظام تحديد المواقع العالمي RTK/GNSS ثنائي الهوائي، يُحقق ذلك دقة مسار طيران تصل إلى مستوى السنتيمتر، مما يمنع بشكل فعال الرش الزائد أو المناطق التي لم يتم تغطيتها. والجدير بالذكر أن سلسلة U4930 تعمل كبديل مباشر لسلسلة Honeywell HG4930، مما يوفر بديلاً منزلياً فعالاً من حيث التكلفة.

(2) U503 (مناسب أيضًا لتطبيقات الرش الزراعي)

كما ذكرنا سابقاً، يتميز جهاز U503 بتخميد الاهتزازات الداخلية ومقاومة استثنائية للاهتزازات والصدمات، مما يجعله مناسباً تماماً لمتطلبات التشغيل للطائرات الزراعية بدون طيار، مثل عمليات الإقلاع والهبوط المتكررة والتعرض للاهتزازات على ارتفاعات منخفضة.

ثالثًا: نماذج الفحص: الحفاظ على الاتجاه في البيئات التي لا تتوفر فيها أنظمة الملاحة عبر الأقمار الصناعية (GNSS)

تُفرض مهام مثل فحص خطوط الكهرباء وخطوط الأنابيب والجسور متطلبات بالغة الصعوبة على وحدات القياس بالقصور الذاتي (IMUs)، إذ تتطلب قدرات ملاحة بالقصور الذاتي لفترات طويلة، ومقاومة لظروف انقطاع إشارات نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، ووظائف تحديد الشمال بشكل مستقل. غالبًا ما تعمل طائرات الفحص بدون طيار في مناطق تُحجب فيها إشارات الأقمار الصناعية، مثل المناطق القريبة من أبراج الجهد العالي، أو في الوديان، أو داخل الأنفاق، مما يتطلب من وحدة القياس بالقصور الذاتي الحفاظ على دقة الموقع والاتجاه بشكل مستقل.

الطراز الموصى به:

(1) نظام الملاحة بالقصور الذاتي IF3700 بدون أقمار صناعية

نظام IF3700 هو نظام ملاحة بالقصور الذاتي عالي الأداء، طورته شركة MaiXinMinWei خصيصًا للبيئات التي لا تتوفر فيها الأقمار الصناعية. يستخدم النظام جيروسكوبًا عالي الدقة يعمل بالألياف الضوئية ذي حلقة مغلقة (مع ثبات انحراف حراري كامل يبلغ 0.01 درجة/ساعة) ومقياس تسارع كوارتز عالي الدقة (20 ميكروغرام) لتحقيق قياس دقيق للغاية للاتجاه بالقصور الذاتي. يتميز النظام بأداء مذهل في قياس الاتجاه بالقصور الذاتي: ففي غضون ساعة واحدة، يكون خطأ زاوية الاتجاه ≤ 0.01 درجة (RMS)، وخطأ زاوية الوضع ≤ 0.005 درجة، وخطأ الموقع ≤ 1 ميل بحري/ساعة. في وضع الملاحة المتكامل، تكون دقة الاتجاه ≤ 0.02 درجة، ودقة الوضع ≤ 0.005 درجة، ودقة تحديد الموقع بتقنية RTK ≤ 2 سم. يدعم الجهاز معدل تحديث بيانات يصل إلى 800 هرتز، ويوفر منافذ متعددة، تشمل RS232 وRS422 وCAN وEthernet وUSB. بالنسبة للطائرات، مثل طائرات التفتيش ذات الأجنحة الثابتة الكبيرة وطائرات الإقلاع والهبوط العمودي (VTOL)، يعمل جهاز IF3700 كوحدة ملاحة أساسية. ويحافظ على دقة عالية في تحديد الموقع والاتجاه حتى في حال انقطاع إشارات الأقمار الصناعية، مما يضمن استمرارية وسلامة مهام التفتيش.

(2) وحدة قياس القصور الذاتي المدمجة UF200-N عالية الأداء للألياف الضوئية ومقياس التسارع MEMS

وحدة القياس بالقصور الذاتي UF200-N تعتمد على جيروسكوبات ليفية بصرية عالية الدقة ومقاييس تسارع MEMS. تتميز بتصميم معياري يوفر موثوقية عالية وفعالية من حيث التكلفة. يتميز جيروسكوبها الليفي البصري بنطاق قياس ±500 درجة/ثانية، وثبات انحياز 0.5 درجة/ساعة (مع تنعيم لمدة 10 ثوانٍ)، وانحراف زاوي عشوائي منخفض يصل إلى 0.02 درجة/√ساعة؛ بينما يوفر مقياس التسارع MEMS نطاق قياس ±30 غرامًا وثبات انحياز 30 ميكروغرامًا. تدعم UF200-N واجهات متعددة، بما في ذلك RS422 وRS232 وPPS؛ ويبلغ استهلاكها للطاقة في حالة الاستقرار 10 واط فقط، ولا يتجاوز وزنها 0.5 كيلوغرام. بالنسبة لطائرات الفحص بدون طيار متوسطة إلى كبيرة الحجم، توفر طائرة UF200-N إمكانيات ملاحة عالية الدقة تعتمد على القصور الذاتي فقط، وذلك ضمن تصميم خفيف الوزن. تحافظ الطائرة على ثبات الموقع والاتجاه حتى في البيئات المعقدة التي لا تتوفر فيها إشارات نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، مما يجعلها مثالية للمهام طويلة الأمد، مثل عمليات فحص شبكات الطاقة وخطوط الأنابيب، التي تتطلب دقة وموثوقية عاليتين. إضافةً إلى ذلك، فإن مقاومتها العالية للاهتزازات والصدمات تُمكّنها من تلبية المتطلبات البيئية الصارمة لتطبيقات الفحص الصناعية.

(3) U16488 (نظام ملاحة شامل مزود بمقياس مغناطيسي ومقياس ضغط جوي)

بالإضافة إلى وحدة القياس بالقصور الذاتي MEMS عالية الدقة المذكورة سابقًا، يشتمل جهاز U16488 على مقياس مغناطيسي ثلاثي المحاور ومقياس ضغط جوي، مما يوفر إمكانيات استشعار بيئية شاملة. وهذا يجعله مناسبًا بشكل خاص لمهام التفتيش التي تتطلب دمج بيانات من مصادر متعددة: يساعد المقياس المغناطيسي في معايرة الاتجاه، بينما يساعد مقياس الضغط الجوي في قياس الارتفاع، مما يُنشئ نظامًا ثلاثيًا احتياطيًا يضمن موثوقية مسار التفتيش. رابعًا: نماذج السباق: السعي الأمثل نحو السرعة والدقة والخفة

تختلف متطلبات وحدات القياس بالقصور الذاتي (IMUs) في طائرات السباق بدون طيار (طائرات FPV) اختلافًا كبيرًا عن تلك المستخدمة في التطبيقات الأخرى: فهي تتطلب استجابة ديناميكية فائقة، ونطاق قياس واسع للغاية، ووزنًا خفيفًا، وإخراجًا منخفض التأخير. كل حركة دوران حادة، وغوص سريع، وتسارع فوري يدفع حدود أداء وحدة القياس بالقصور الذاتي إلى أقصى حد.

الموديلات الموصى بها:

(1) U503 (موازنة الخفة والديناميكية العالية)

على الرغم من تصنيفها كوحدة ملاحة بالقصور الذاتي عالية الدقة بتقنية MEMS، فقد صُممت وحدة U503 خصيصًا للتطبيقات عالية الديناميكية. يضمن غلافها المحكم وتصميمها الداخلي المُخمد للاهتزازات ثباتًا في تحديد الاتجاه حتى في ظل الاهتزازات والصدمات الشديدة. بالنسبة لطائرات السباق الاحترافية بدون طيار، فهي توفر توازنًا مثاليًا بين الدقة وقدرات الاستجابة الديناميكية.

(2) U4930-B / U4930-C

يُوفر كلٌ من الإصدارين U4930-B و U4930-C نطاقات قياس جيروسكوبية أوسع (حيث يصل نطاق U4930-C إلى ±500 درجة/ثانية)، مع توفير خيارات مُختلفة بين استقرار الانحياز والتكلفة. بالنسبة لمطوري طائرات السباق بدون طيار ذوي الميزانية المحدودة، يُوفر الإصدار U4930-C نطاقًا واسعًا للغاية يبلغ ±500 درجة/ثانية بتكلفة أقل، مما يُتيح رصدًا كاملًا لحركات السرعة الزاوية العالية التي تُميز الطيران التنافسي؛ في حين أن الإصدار U4930-B مُتاح لطرازات السباق الاحترافية التي تتطلب دقة أعلى.

(3) U16488: الخيار الأمثل خفيف الوزن

بوزن 50 غرامًا فقط، يُعدّ U16488 الأخف وزنًا بين المنتجات الأربعة الموصى بها، وهي ميزة حاسمة لطائرات السباق بدون طيار حيث يُحسب كل غرام يتم توفيره. كما تُسهّل واجهات الاتصال المزدوجة SPI/UART عملية التكامل السريع مع لوحات التحكم في الطيران الشائعة.

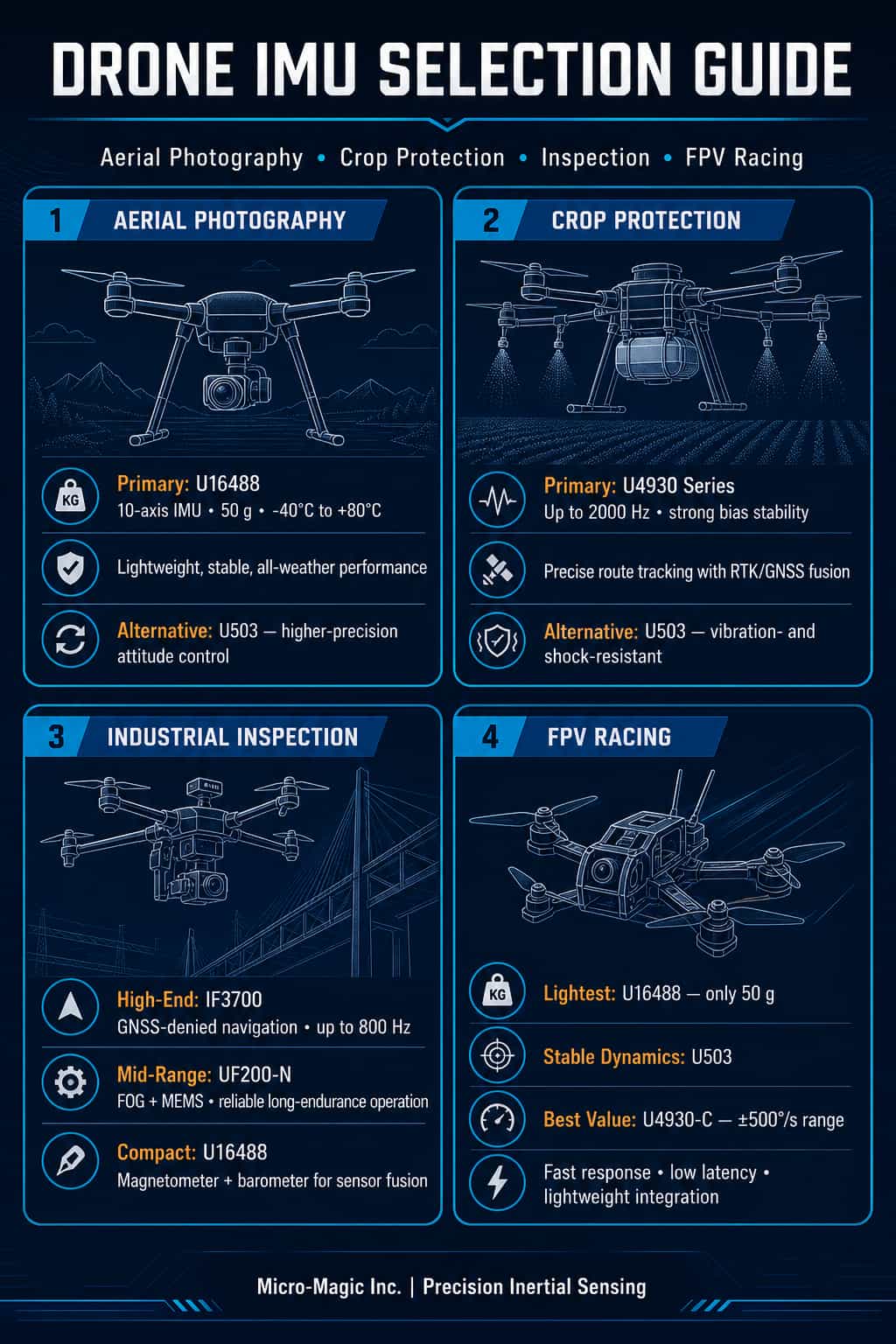

خامساً: نظرة عامة على الطراز ومخطط الاختيار السريع

لتسهيل المقارنة والاختيار السريع، يلخص الجدول أدناه الميزات الرئيسية للنماذج الموصى بها في هذه المقالة:

سادساً: ملخص وتوصيات اختيار النموذج

بالنسبة لطائرات التصوير الجوي بدون طيار، يُعدّ طراز U16488 الخيار الأمثل؛ إذ يضمن تصميمه فائق الخفة (50 غرامًا) بالإضافة إلى وظائفه الكاملة ذات العشرة محاور توازنًا مثاليًا بين جودة الصورة ومدة الطيران. أما إذا كانت دقة تحديد الاتجاه الفائقة مطلوبة، فيُمكن اعتبار طراز U503 بديلاً ممتازًا.

تُعدّ سلسلة U4930 الخيار الأمثل للطائرات الزراعية المسيّرة. ويُوفّر طراز U4930-A، على وجه الخصوص، استقرارًا عاليًا ومعدل إخراج يبلغ 2000 هرتز، ما يُلبي متطلبات الرش الدقيق على أكمل وجه. أما المصنّعون الذين يحتاجون إلى تخصيص وتكامل متقدّمين، فيمكنهم اختيار النسخة القابلة للتكوين من طراز U4930A.

بالنسبة لطائرات التفتيش بدون طيار، يجب أن يكون الاختيار متدرجًا بناءً على متطلبات الميزانية والدقة: يعتبر IF3700 الخيار الأمثل للطائرات بدون طيار المتطورة وواسعة النطاق، حيث أن قدرة الملاحة الذاتية بدون أقمار صناعية أمر بالغ الأهمية لمهام التفتيش؛ و UF200-N (الذي يتميز بوحدة قياس بالقصور الذاتي من الألياف الضوئية) مناسب للطرازات متوسطة المدى؛ ويوصى باستخدام U16488 للطائرات بدون طيار المدمجة، حيث يوفر مزايا دمج المستشعرات متعددة المصادر من خلال مقياس المغناطيسية ومقياس الضغط الجوي المدمجين.

بالنسبة لطائرات السباق بدون طيار، يعتبر التوازن هو المفتاح. يمثل U16488 الحل الأمثل لتقليل الوزن بشكل كبير، بينما يتفوق U503 في الثبات أثناء المناورات عالية الديناميكية؛ في الوقت نفسه، يبرز U4930-C كخيار فعال من حيث التكلفة يوفر نطاق قياس واسع للغاية (±500 درجة/ثانية).
